专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）02期（学生版）

这是一份专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）02期（学生版），共4页。试卷主要包含了选择题，填空题，作图，实验与探究题等内容，欢迎下载使用。

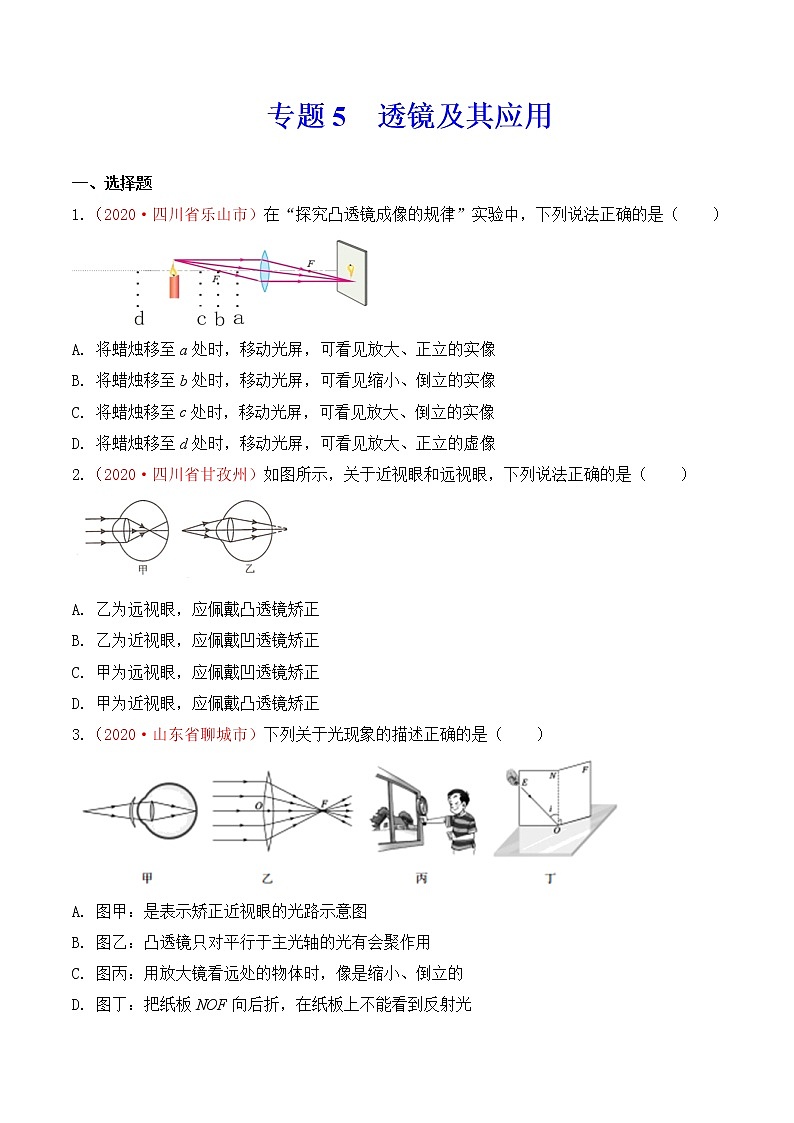

一、选择题


1.（2020·四川省乐山市）在“探究凸透镜成像的规律”实验中，下列说法正确的是（ ）





A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像


B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像


C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像


D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像


2.（2020·四川省甘孜州）如图所示，关于近视眼和远视眼，下列说法正确的是（ ）





A. 乙为远视眼，应佩戴凸透镜矫正


B. 乙为近视眼，应佩戴凹透镜矫正


C. 甲为远视眼，应佩戴凹透镜矫正


D. 甲为近视眼，应佩戴凸透镜矫正


3.（2020·山东省聊城市）下列关于光现象的描述正确的是（ ）





A. 图甲：是表示矫正近视眼的光路示意图


B. 图乙：凸透镜只对平行于主光轴的光有会聚作用


C. 图丙：用放大镜看远处的物体时，像是缩小、倒立的


D. 图丁：把纸板NOF向后折，在纸板上不能看到反射光

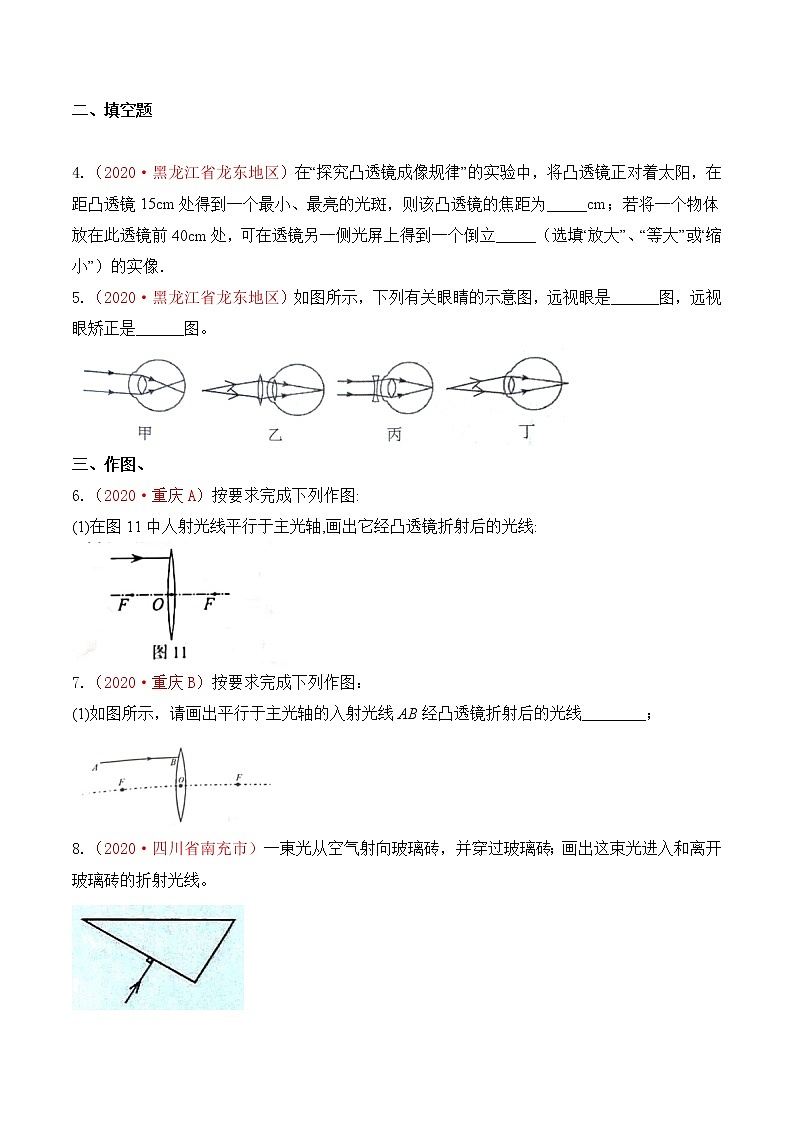

二、填空题





4.（2020·黑龙江省龙东地区）在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为_____cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立_____（选填“放大”、“等大”或“缩小”）的实像．


5.（2020·黑龙江省龙东地区）如图所示，下列有关眼睛的示意图，远视眼是______图，远视眼矫正是______图。





三、作图、


6.（2020·重庆A）按要求完成下列作图:


(1)在图11中人射光线平行于主光轴,画出它经凸透镜折射后的光线:





7.（2020·重庆B）按要求完成下列作图：


(1)如图所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线________；





8.（2020·四川省南充市）一東光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。





四、实验与探究题（本题共4个小题，共26分）


9.（2020·新疆生产建设兵团）如图所示，在探究凸透镜成像规律时，将焦距为10 cm的凸透镜A固定在光具座上50 cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏中心在_________高度，再将点燃的蜡烛放置在光具座上30 cm刻线处，移动光屏到_________cm刻线处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透镜 B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向_________（填“左”或“右”）移动。





10.（2020·四川省南充市）某学习小组“探究凸透镜成像的规律"，进行了如下操作：





(1)安装并调节烛焰透镜、光屏，使它们三者中心大致在________；


(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是___________cm；


(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、________的实像，生活中的________(选填"照相机”“投影仪“、“放大镜")就是利用这样的成像原理工作的；


(4)若将透镜的上半部分用不适明的纸板挡住，则光屏上________(选填"能”或“不能”)成完整的像；


(5)在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是________(选填“近视”或“远视")眼镜。


11.（2020·四川省甘孜州）在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装好实验器材，如图所示。





(1)点燃蜡烛，当蜡烛、凸透镜在图所示位置时，移动光屏，在光屏上______ （选 填“能”或“不能”）得到清晰的像。


(2)保持凸透镜位置不变，将光屏移回至50cm刻度处，把蜡烛移至15cm刻度处后，再将光屏向________ （选填 “左”或“右”）移动到适当位置，能在光屏上得到清晰的__________（选填“正立”或“倒立”）、______ （选填“放大”或“缩小”）的像。


12.（2020·山东省滨州市）某小组在“探究凸透镜成像的规律”的实验中。





(1)实验前，要调整烛焰、凸透镜、光屏三者的中心在______；


(2)通过调整，恰好在光屏上得到烛焰等大的像，如图所示，则所用凸透镜的焦距是______；


(3)在图中，把蜡烛向左移动，凸透镜的位置不变，应把光屏向______（选填“左”或“右”）适当调节，才能在光屏上得到烛焰清晰倒立、______（选填“放大”、“缩小”或“不变”）的实像。接下来改用焦距为的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像应把光屏向______（选填“左”或“右”）适当调节；


(4)在探究凸透镜成实像的过程中，他们又尝试用白纸遮挡住凸透镜的一半，发现在光屏上______（选填“仍能”或“不能”）成烛焰完整的像。
