苏科版九年级全册第十六章 电磁转换综合与测试课时练习

这是一份苏科版九年级全册第十六章 电磁转换综合与测试课时练习，共26页。试卷主要包含了选择题，填空题，作图题，实验探究，解答题等内容，欢迎下载使用。

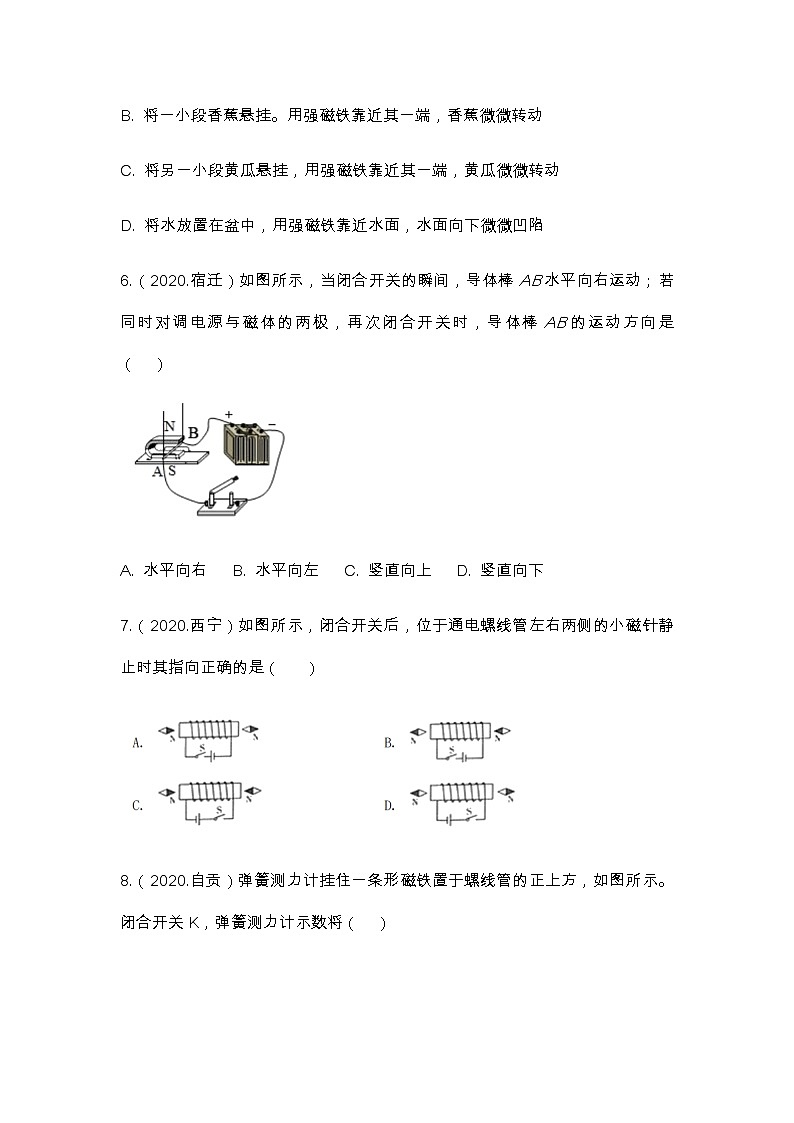

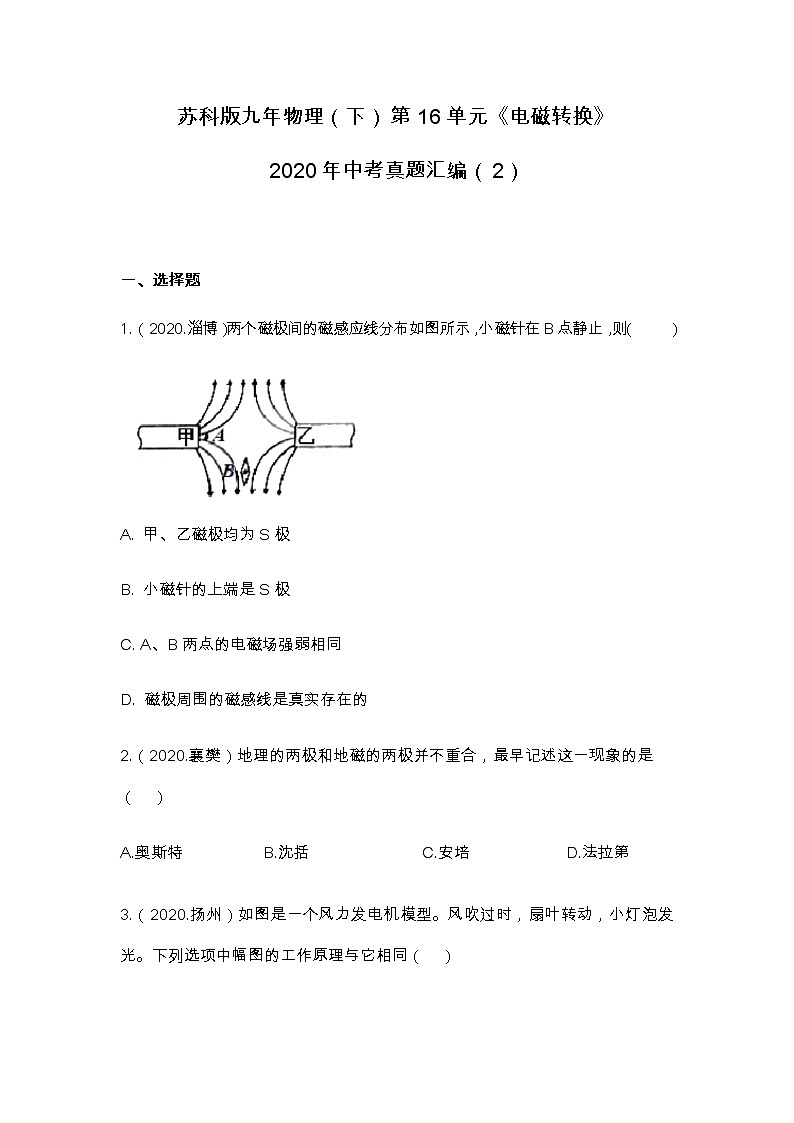

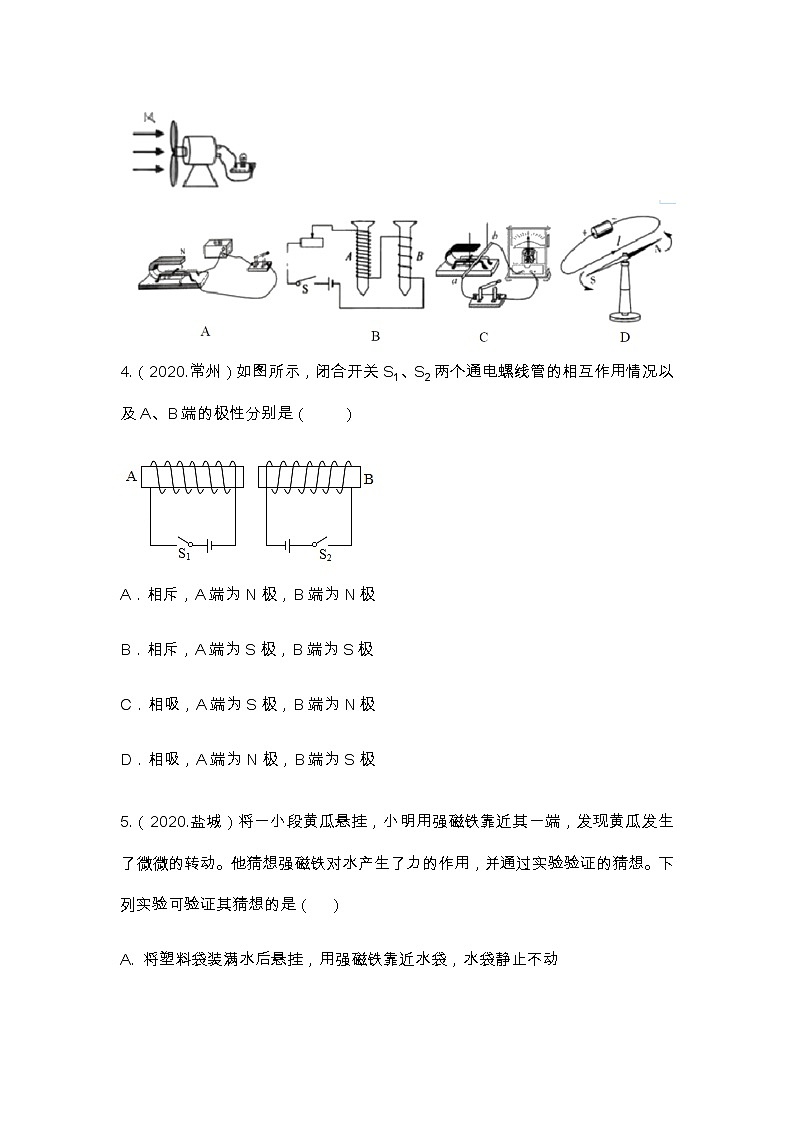

苏科版九年物理（下）第16单元《电磁转换》2020年中考真题汇编（2） 一、选择题1.（2020.淄博）两个磁极间的磁感应线分布如图所示，小磁针在B点静止，则（　　）A. 甲、乙磁极均为S极B. 小磁针的上端是S极C. A、B两点的电磁场强弱相同D. 磁极周围的磁感线是真实存在的2.（2020.襄樊）地理的两极和地磁的两极并不重合，最早记述这一现象的是（  ）A.奥斯特          B.沈括              C.安培            D.法拉第3.（2020.扬州）如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中幅图的工作原理与它相同（  ）4.（2020.常州）如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（　　）A．相斥，A端为N极，B端为N极 B．相斥，A端为S极，B端为S极 C．相吸，A端为S极，B端为N极 D．相吸，A端为N极，B端为S极5.（2020.盐城）将一小段黄瓜悬挂，小明用强磁铁靠近其一端，发现黄瓜发生了微微的转动。他猜想强磁铁对水产生了力的作用，并通过实验验证的猜想。下列实验可验证其猜想的是（  ）A. 将塑料袋装满水后悬挂，用强磁铁靠近水袋，水袋静止不动B. 将一小段香蕉悬挂。用强磁铁靠近其一端，香蕉微微转动C. 将另一小段黄瓜悬挂，用强磁铁靠近其一端，黄瓜微微转动D. 将水放置在盆中，用强磁铁靠近水面，水面向下微微凹陷6.（2020.宿迁）如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是（  ）A. 水平向右 B. 水平向左 C. 竖直向上 D. 竖直向下7.（2020.西宁）如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（   ）8.（2020.自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（  ）            A. 变小 B. 不变 C. 变大 D. 无法确定9.（2020.湘潭）新型智能手机无线充电技术应用了电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场（如图）就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（  ）       A．电烙铁  B．电动机  C．发电机  D．电磁起重机10.（2020.长沙）宁乡花明楼的神仙岭上,一台台风力发电机擎天而立,迎风飞旋。下面能反映风力发电机基本原理的是（   ）11.（2020.烟台）如图所示，下列四幅图能说明发电机工作原理的是（  ）12.（2020.泰州）.马拉松比赛时常采用感应芯片计时，芯片里线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（　　）A.电风扇   B. 门吸   C. 手摇发电电筒   D. 电铃13.（2020.武汉）如图所示是种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（  ）       A．温度计中的水银是绝缘体  B．电铃响时，电磁铁右端是N极  C．温度降低到74℃以下，电铃响  D．电铃响且滑片P向左移动时，电磁铁磁性减弱二、填空题14.（2020.盐城）. 如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的______，导线的运动方向会发生改变。这个过程将______能转化为直导线的机械能。日常生活中的______（电动机/发电机）就是利用这个原理制成的。15.（2020.北京）根据图中的电流方向，可知通电螺线管的______端是N极。16.（2020.自贡）闭合电路的一部分导体在磁场中作切割磁感线运动时，导体中就会产生电流。这种利用磁场产生电流的现象叫做______现象。利用这一现象，人们发明了______（选填“电动机”或“发电机”）。 17.（2020.长沙）小英看到某小区车库积水造成大量财产损失的新闻后,设计了如图所示的车库积水自动报警器,图中AB位置可以安装电铃或LED灯。车库没有积水时,LED灯亮,车库有积水时,左侧控制电路接通,电磁铁通电,具有     性,把衔铁吸下,电铃发出声音。电铃应该安装在图中       的位置。三、作图题18.（2020.盐城）在图中画出通电螺线管的S极和A点的电流方向。19.（2020.连云港）.如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流 方向和小磁针静止时的 N 极。20.（2020.常德）请在图中标出小磁针的N极和磁感线的方向。四、实验探究21.（2020.烟台）如图所示，一个综合实践小组用一段漆包线绕城线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在硬金属丝做成的支架m、n上，并按如图所示连接电路，则电磁铁的上端是    极。闭合开关，用手轻推一下线圈，线圈就会持续转动，这就是简易的      （选填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向与原来的转动方向      （选填“相同”或“相反”）。22.（2020.东营）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。 （1）该实验中，灵敏电流计的作用是      、     。（2）确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是     、       。 （3）在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做     运动时，电路中会产生感应电流。（4）比较第4、5（或6、7）次实验可以得出       。（5）在此实验过程中，能量转化情况是     。利用这一原理，人们在生产生活中制成了     。23. （2020.安徽）在探究"什么情况下磁可以生电"的实验中，实验装置如图所示。（1）实验现象:①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线 AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。实验结论:闭合电路的一部分导体在磁场中做      运动时，导体中就会产生感应电流。（2）实验现象:①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，，使磁场方向发生改变，导线AB向右运动时电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。实验结论:感应电流的方向与                                      有关。24.（2020.株洲）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。 （1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的      （填“N”或“S”）极； （2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线匝数较多，而线圈中的电流     （填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流； （3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向    （填“（填“左”或“右”）移。五、解答题25.（2020.无锡）冬季，汽车后风窗玻璃上常会形成一层薄霜，导致驾驶员无法准确观察后方情况。为保障行车安全，后风窗玻璃装有加热除霜电路。如图甲所示，是某同学设计的模拟汽车后风窗玻璃加热电路，它由控制电路和受控电路组成。控制电路中S接“手动”时，电磁铁A通电吸引衔铁，使触点D、E接触、受控电路中电热丝R2工作，对玻璃均匀加热。S接“自动”时，加热过程中，玻璃温度升高至45℃时，触点D、E恰好脱开，此时控制电路中通过的电流为0.02A．电路中U1＝6V，U2＝12V，R0＝150Ω，R2＝0.8Ω，R1为固定在玻璃内的热敏电阻，其温度始终与玻璃温度相同，阻值随温度升高而增大。若电热丝R2所产生的热量完全被玻璃吸收，玻璃质量为9kg，玻璃比热容为0.8×103J/（kg•℃）。电磁铁A线圈的电阻忽略不计。（1）开关S接“手动”：①电磁铁A通电时具有磁性，此现象称为电流的　   　效应，A的上端是　   　极。②将玻璃从﹣5℃加热至45℃．所需的时间是多少？（2）开关S接“自动”。玻璃的温度为15℃和45℃时，控制电路的功率相差了0.03W，则15℃时热敏电阻R1的阻值为　   　Ω。（3）汽车后风窗玻璃上的电热丝R2是通过丝网印刷的方式将专用的导电银浆印刷到玻璃的表面烧结制成，如图乙所示，在电压U2不变的情况下，为增大电热丝R2的加热功率，请从银浆线的厚度，条数、粗细等方面，提出一种改进措施　   　。        苏科版九年物理（下）第16单元《电磁转换》2020年中考真题汇编（2）（答案） 一、选择题1.（2020.淄博）两个磁极间的磁感应线分布如图所示，小磁针在B点静止，则（　　）A. 甲、乙磁极均为S极B. 小磁针的上端是S极C. A、B两点的电磁场强弱相同D. 磁极周围的磁感线是真实存在的【答案】B2.（2020.襄樊）地理的两极和地磁的两极并不重合，最早记述这一现象的是（  ）A.奥斯特          B.沈括              C.安培            D.法拉第【答案】B3.（2020.扬州）如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中幅图的工作原理与它相同（  ）【答案】C4.（2020.常州）如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（　　）A．相斥，A端为N极，B端为N极 B．相斥，A端为S极，B端为S极 C．相吸，A端为S极，B端为N极 D．相吸，A端为N极，B端为S极【答案】B5.（2020.盐城）将一小段黄瓜悬挂，小明用强磁铁靠近其一端，发现黄瓜发生了微微的转动。他猜想强磁铁对水产生了力的作用，并通过实验验证的猜想。下列实验可验证其猜想的是（  ）A. 将塑料袋装满水后悬挂，用强磁铁靠近水袋，水袋静止不动B. 将一小段香蕉悬挂。用强磁铁靠近其一端，香蕉微微转动C. 将另一小段黄瓜悬挂，用强磁铁靠近其一端，黄瓜微微转动D. 将水放置在盆中，用强磁铁靠近水面，水面向下微微凹陷【答案】D6.（2020.宿迁）如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是（  ）A. 水平向右 B. 水平向左 C. 竖直向上 D. 竖直向下【答案】B7.（2020.西宁）如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（   ）【答案】A8.（2020.自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（  ）            A. 变小 B. 不变 C. 变大 D. 无法确定【答案】A9.（2020.湘潭）新型智能手机无线充电技术应用了电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场（如图）就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（  ）       A.电烙铁   B．电动机  C．发电机  D．电磁起重机【答案】C10.（2020.长沙）宁乡花明楼的神仙岭上,一台台风力发电机擎天而立,迎风飞旋。下面能反映风力发电机基本原理的是（   ）【答案】C11.（2020.泰州）.马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（　　）A.电风扇    B.门吸    C.手摇发电电筒    D.电铃【答案】C12.（2020.武汉）如图所示是种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（  ）       A．温度计中的水银是绝缘体  B．电铃响时，电磁铁右端是N极  C．温度降低到74℃以下，电铃响  D．电铃响且滑片P向左移动时，电磁铁磁性减弱【答案】B二、填空题13.（2020.盐城）. 如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的______，导线的运动方向会发生改变。这个过程将______能转化为直导线的机械能。日常生活中的______（电动机/发电机）就是利用这个原理制成的。【答案】(1). 方向    (2). 电    (3). 电动机14.（2020.北京）根据图中的电流方向，可知通电螺线管的______端是N极。【答案】A15.（2020.自贡）闭合电路的一部分导体在磁场中作切割磁感线运动时，导体中就会产生电流。这种利用磁场产生电流的现象叫做______现象。利用这一现象，人们发明了______（选填“电动机”或“发电机”）。 【答案】    (1). 电磁感应    (2). 发电机16.（2020.长沙）小英看到某小区车库积水造成大量财产损失的新闻后,设计了如图所示的车库积水自动报警器,图中AB位置可以安装电铃或LED灯。车库没有积水时,LED灯亮,车库有积水时,左侧控制电路接通,电磁铁通电,具有     性,把衔铁吸下,电铃发出声音。电铃应该安装在图中       的位置。【答案】磁，B三、作图题17.（2020.盐城）在图中画出通电螺线管的S极和A点的电流方向。18（2020.连云港）.如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流 方向和小磁针静止时的 N 极。 19.（2020.常德）请在图中标出小磁针的N极和磁感线的方向。四、实验探究20.（2020.烟台）如图所示，一个综合实践小组用一段漆包线绕城线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在硬金属丝做成的支架m、n上，并按如图所示连接电路，则电磁铁的上端是    极。闭合开关，用手轻推一下线圈，线圈就会持续转动，这就是简易的      （选填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向与原来的转动方向      （选填“相同”或“相反”）。【答案】N，电动机，相同21.（2020.东营）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。 （1）该实验中，灵敏电流计的作用是      、     。（2）确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是     、       。 （3）在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做     运动时，电路中会产生感应电流。（4）比较第4、5（或6、7）次实验可以得出       。（5）在此实验过程中，能量转化情况是     。利用这一原理，人们在生产生活中制成了     。【答案】（1）感应电流的大小；方向；（2）断开开关；不是闭合电路；（3）切割磁感线；（4）闭合电路的一部分导体在磁场中做切割磁感线运动，导体中感应电流的方向与导体的运动方向有关；（5）机械能转化为电能；发电机。22. （2020.安徽）在探究"什么情况下磁可以生电"的实验中，实验装置如图所示。（1）实验现象:①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线 AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。实验结论:闭合电路的一部分导体在磁场中做      运动时，导体中就会产生感应电流。（2）实验现象:①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，，使磁场方向发生改变，导线AB向右运动时电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。实验结论:感应电流的方向与                                      有关。【答案】（1）切割磁感线   （2）磁场方向和导体切割磁感线运动方向23.（2020.株洲）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。 （1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的      （填“N”或“S”）极； （2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线匝数较多，而线圈中的电流     （填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流； （3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向    （填“（填“左”或“右”）移。【答案】（1）N；（2）等于；（3）左五、解答题24.（2020.无锡）冬季，汽车后风窗玻璃上常会形成一层薄霜，导致驾驶员无法准确观察后方情况。为保障行车安全，后风窗玻璃装有加热除霜电路。如图甲所示，是某同学设计的模拟汽车后风窗玻璃加热电路，它由控制电路和受控电路组成。控制电路中S接“手动”时，电磁铁A通电吸引衔铁，使触点D、E接触、受控电路中电热丝R2工作，对玻璃均匀加热。S接“自动”时，加热过程中，玻璃温度升高至45℃时，触点D、E恰好脱开，此时控制电路中通过的电流为0.02A．电路中U1＝6V，U2＝12V，R0＝150Ω，R2＝0.8Ω，R1为固定在玻璃内的热敏电阻，其温度始终与玻璃温度相同，阻值随温度升高而增大。若电热丝R2所产生的热量完全被玻璃吸收，玻璃质量为9kg，玻璃比热容为0.8×103J/（kg•℃）。电磁铁A线圈的电阻忽略不计。（1）开关S接“手动”：①电磁铁A通电时具有磁性，此现象称为电流的　   　效应，A的上端是　   　极。②将玻璃从﹣5℃加热至45℃．所需的时间是多少？（2）开关S接“自动”。玻璃的温度为15℃和45℃时，控制电路的功率相差了0.03W，则15℃时热敏电阻R1的阻值为　   　Ω。（3）汽车后风窗玻璃上的电热丝R2是通过丝网印刷的方式将专用的导电银浆印刷到玻璃的表面烧结制成，如图乙所示，在电压U2不变的情况下，为增大电热丝R2的加热功率，请从银浆线的厚度，条数、粗细等方面，提出一种改进措施　   　。【答案】1）①电磁铁A通电时具有磁性，此现象称为电流的磁效应，电流从电磁铁的下端流入，用右手握住螺线管，四指指向电流的方向，大拇指指向N极，即A的上端是N极；②玻璃从﹣5℃加热至45℃时，玻璃吸收的热量：Q吸＝cm（t﹣t0）＝0.8×103J/（kg•℃）×9kg×[45℃﹣（﹣5℃）]＝3.6×105J，因电热丝R2所产生的热量完全被玻璃吸收，所以，消耗的电能W＝Q吸＝3.6×105J，由W＝UIt＝t可得，需要的加热时间：t′＝＝＝2000s；（2）由题意可知，玻璃的温度为45℃时，控制电路中通过的电流为0.02A，此时控制电路的功率：P1＝U1I1＝6V×0.02A＝0.12W，因热敏电阻R1的阻值随温度升高而增大，且玻璃的温度为15℃和45℃时，控制电路的功率相差了0.03W，所以，15℃时控制电路的功率：P2＝P1+△P＝0.12W+0.03W＝0.15W，此时控制电路的总电阻：R＝＝＝240Ω，因串联电路中总电阻等于各分电阻之和，所以，15℃时热敏电阻R1的阻值：R1＝R﹣R0＝240Ω﹣150Ω＝90Ω；（3）在电压U2不变的情况下，由P＝UI＝可知，为增大电热丝R2的加热功率，应减小R2的阻值，因导体的电阻与材料、长度、横截面积有关，且材料一定时，长度越短、横截面积越大，电阻越小，所以，其它条件不变时增加银浆线的厚度，或其它条件不变时增加银浆线的条数，或其它条件不变时增加银浆线的横截面积等。故答案为：（1）①磁；N；②将玻璃从﹣5℃加热至45℃，需要2000s；（2）90；（3）其它条件不变时增加银浆线的厚度（或其它条件不变时增加银浆线的条数、或其它条件不变时增加银浆线的横截面积等）。
