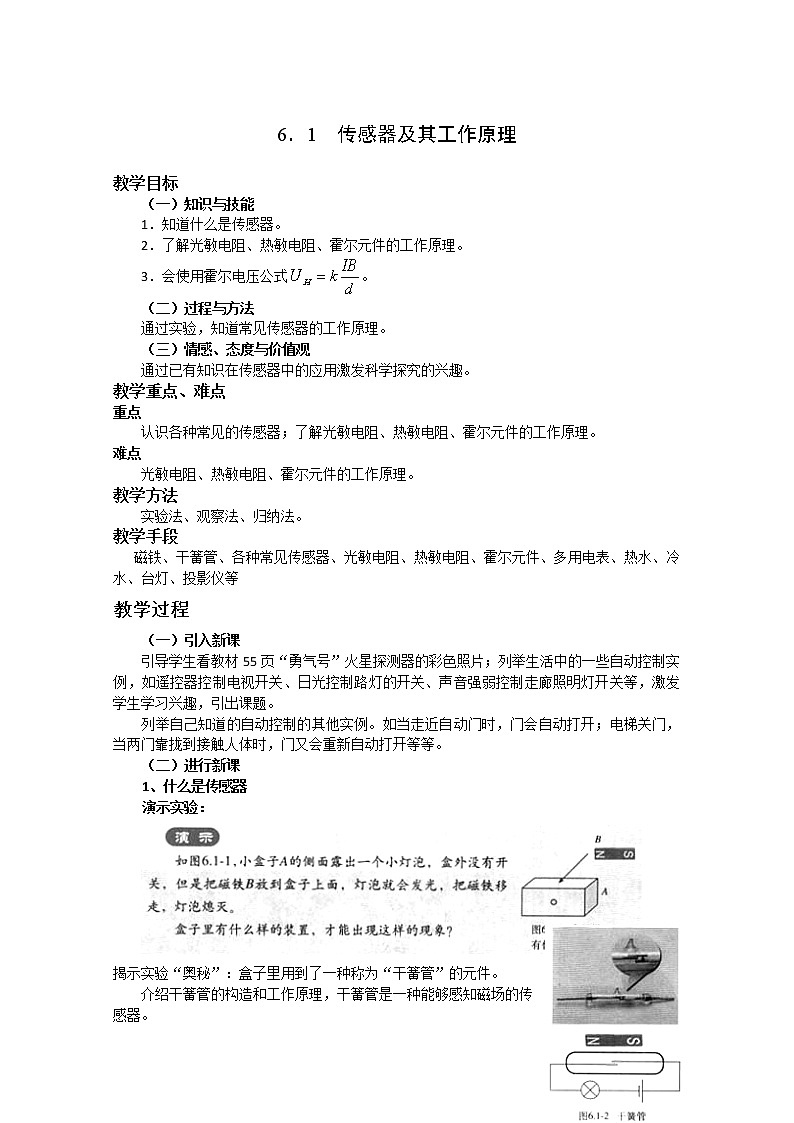

6．1 传感器及其工作原理


教学目标


（一）知识与技能


1．知道什么是传感器。


2．了解光敏电阻、热敏电阻、霍尔元件的工作原理。


3．会使用霍尔电压公式。


（二）过程与方法


通过实验，知道常见传感器的工作原理。


（三）情感、态度与价值观


通过已有知识在传感器中的应用激发科学探究的兴趣。


教学重点、难点


重点


认识各种常见的传感器；了解光敏电阻、热敏电阻、霍尔元件的工作原理。


难点


光敏电阻、热敏电阻、霍尔元件的工作原理。


教学方法


实验法、观察法、归纳法。


教学手段


磁铁、干簧管、各种常见传感器、光敏电阻、热敏电阻、霍尔元件、多用电表、热水、冷水、台灯、投影仪等


教学过程


（一）引入新课


引导学生看教材55页“勇气号”火星探测器的彩色照片；列举生活中的一些自动控制实例，如遥控器控制电视开关、日光控制路灯的开关、声音强弱控制走廊照明灯开关等，激发学生学习兴趣，引出课题。


列举自己知道的自动控制的其他实例。如当走近自动门时，门会自动打开；电梯关门，当两门靠拢到接触人体时，门又会重新自动打开等等。


（二）进行新课


1、什么是传感器


演示实验：





揭示实验“奥秘”：盒子里用到了一种称为“干簧管”的元件。


介绍干簧管的构造和工作原理，干簧管是一种能够感知磁场的传感器。


引导学生阅读教材2、3段，思考问题：


（1）什么是传感器？


（2）传感器的作用是什么？


（1）传感器是指这样一类元件：它能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路的通断。


（2）传感器的作用是把非电学量转化为电学量或电路的通断，从而实现很方便地测量、传输、处理和控制。

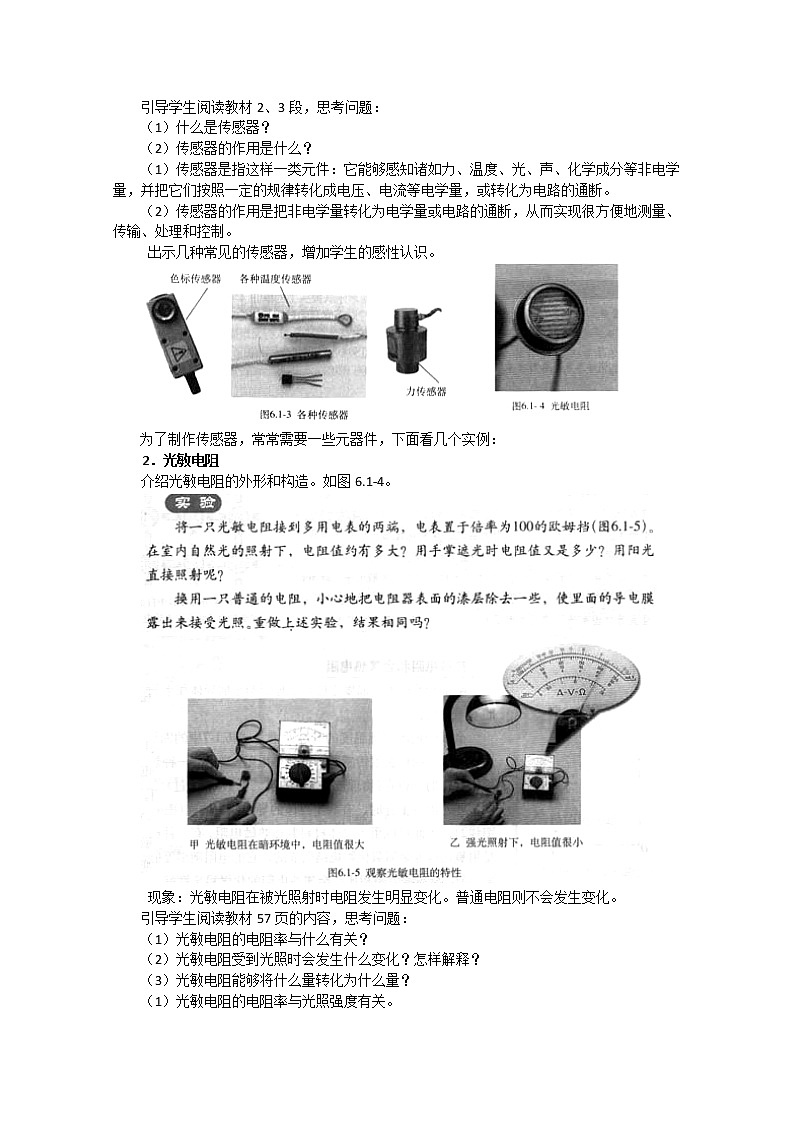

出示几种常见的传感器，增加学生的感性认识。





为了制作传感器，常常需要一些元器件，下面看几个实例：


2．光敏电阻


介绍光敏电阻的外形和构造。如图6.1-4。





现象：光敏电阻在被光照射时电阻发生明显变化。普通电阻则不会发生变化。


引导学生阅读教材57页的内容，思考问题：


（1）光敏电阻的电阻率与什么有关？


（2）光敏电阻受到光照时会发生什么变化？怎样解释？


（3）光敏电阻能够将什么量转化为什么量？


（1）光敏电阻的电阻率与光照强度有关。


（2）光敏电阻受到光照时电阻会变小。硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照增强，载流子增多，导电性能变好。


（3）光敏电阻能够将光学量转化为电阻这个电学量。


3．热敏电阻和金属热电阻


引导学生阅读教材58页有关内容，思考问题：


（1）金属导体与半导体材料的导电性能与温度的变化关系是否相同？


（2）热敏电阻和金属热电阻各有哪些优缺点？


（3）热敏电阻和金属热电阻能够将什么量转化为什么量？


（1）金属导体与半导体材料的导电性能与温度的变化关系不相同。金属导体的导电性能随温度升高而降低；半导体材料的导电性能随温度升高而变好。


（2）热敏电阻灵敏度高，但化学稳定性较差，测量范围较小；金属热电阻的化学稳定性较好，测量范围较大，但灵敏度交差。


（3）热敏电阻或金属热电阻能够将热学量转化为电阻这个电学量。





现象：热敏电阻随着温度的升高电阻发生明显变化。温度越高，电阻值越小。


引导学生看教材59页“说一说”栏目中的内容。





给电容器带上一定的电荷，然后用静电计来检测两板间电势差的变化，即可判断电容的变化。


电容式传感器能够把位移这个力学量转化为电容这个电学量。


4．霍尔元件


引导学生阅读教材关于霍尔元件的内容。推导霍尔电压的公式。


设载流子的电荷量为q，沿电流方向定向运动的平均速率为v，单位体积内自由移动的载流子数为n，垂直电流方向导体板的横向宽度为a，则电流的微观表达式为


① 载流子在磁场中受到的洛伦兹力


载流子在洛伦兹力作用下侧移，两个侧面出现电势差，载流子受到的电场力为 当达到稳定状态时，洛伦兹力与电场力平衡，即 ②


由①②式得 ③


式中的nq与导体的材料有关，对于确定的导体，nq是常数。令，则上式可写为 ④


一个确定的霍尔元件的d、k、为定值，再保持I不变，则UH的变化就与B成正比。这样，霍尔元件能够把磁感应强度这个磁学量转化为电压这个电学量。


（三）课堂总结、点评


本节课主要学习了以下几个问题：


1．制作传感器需要的敏感元件光敏电阻、热敏电阻与金属热电阻、霍尔元件等。


2．光敏电阻的阻值随光的强度增大而减小。光敏电阻将光学量转化为电阻这个电学量。


3．热敏电阻的阻值随温度的升高不一定减小。有的热敏电阻阻值会随温度的升高而增大。热敏电阻或金属热电阻将温度这个热学量转化为电阻这个电学量。


4．霍尔元件的霍尔电压公式为，霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。


5．电容式传感器能够把位移这个力学量转化为电容这个电学量。





（四）实例探究


光敏电阻及其应用


【例1】如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是（ ）


A．当有光照射 R1时，信号处理系统获得高电压


B．当有光照射R1时，信号处理系统获得低电压


C．信号处理系统每获得一次低电压就记数一次


D．信号处理系统每获得一次高电压就记数一次


热敏电阻及其应用


【例2】有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是（ ）


A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻


B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻


C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻


D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻


霍尔元件及其应用


【例3】 如图所示，有电流I流过长方体金属块，金属块宽度为d，高为b，有一磁感应强度为B的匀强磁场垂直于纸面向里，金属块单位体积内的自由电子数为n，试问金属块上、下表面哪面电势高？电势差是多少？（此题描述的是著名的霍尔效应现象）
