中考数学复习第七章图形变换第三节立体图形的三视图与表面展开图课前诊断测试

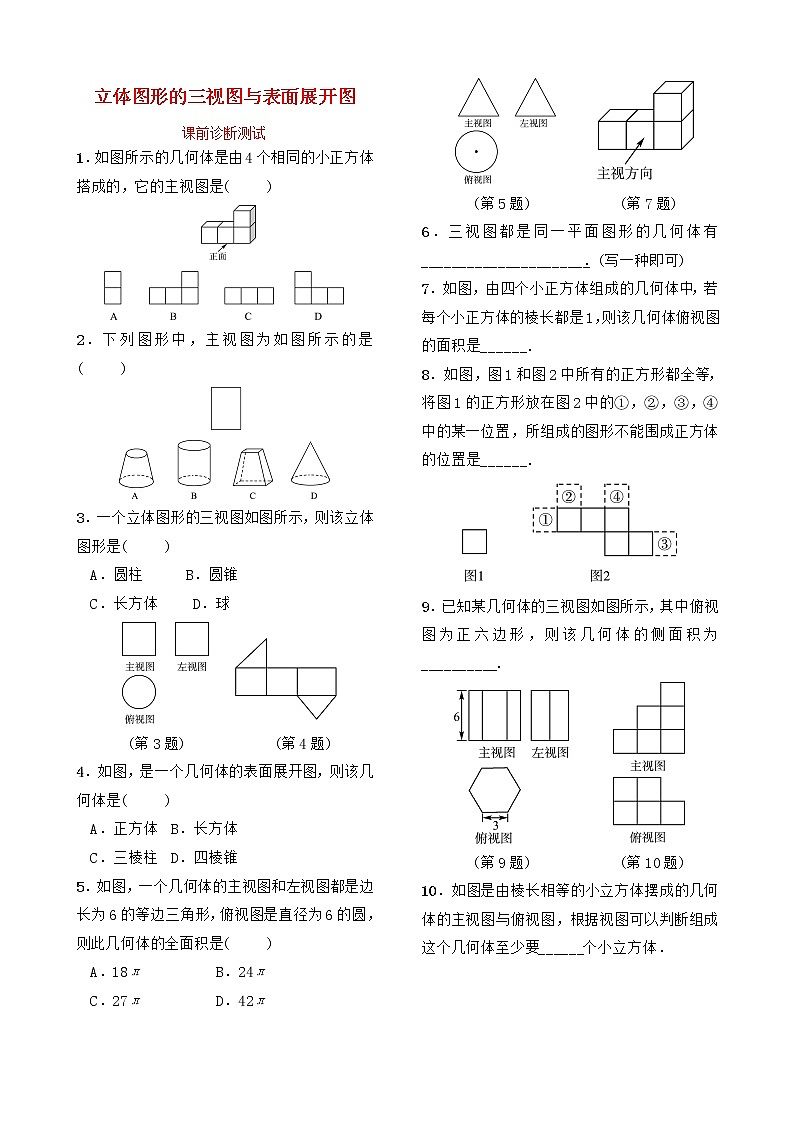

立体图形的三视图与表面展开图

课前诊断测试

1．如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是(     )

2．下列图形中，主视图为如图所示的是(     )

3．一个立体图形的三视图如图所示，则该立体图形是(     )

A．圆柱      B．圆锥

C．长方体     D．球

(第3题)            (第4题)

4．如图，是一个几何体的表面展开图，则该几何体是(     )

A．正方体  B．长方体

C．三棱柱  D．四棱锥

5．如图，一个几何体的主视图和左视图都是边长为6的等边三角形，俯视图是直径为6的圆，则此几何体的全面积是(     )

A．18π     B．24π

C．27π     D．42π

(第5题)            (第7题)

6．三视图都是同一平面图形的几何体有______________________．(写一种即可)

7．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是______.

8．如图，图1和图2中所有的正方形都全等，将图1的正方形放在图2中的①，②，③，④中的某一位置，所组成的图形不能围成正方体的位置是______.

9．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为__________．

(第9题)            (第10题)

10．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要______个小立方体．

参考答案

1．B　2.B　3.A　4.C　5.C

6．球体(答案不唯一)　7.3　8.①　9.108　10.8
