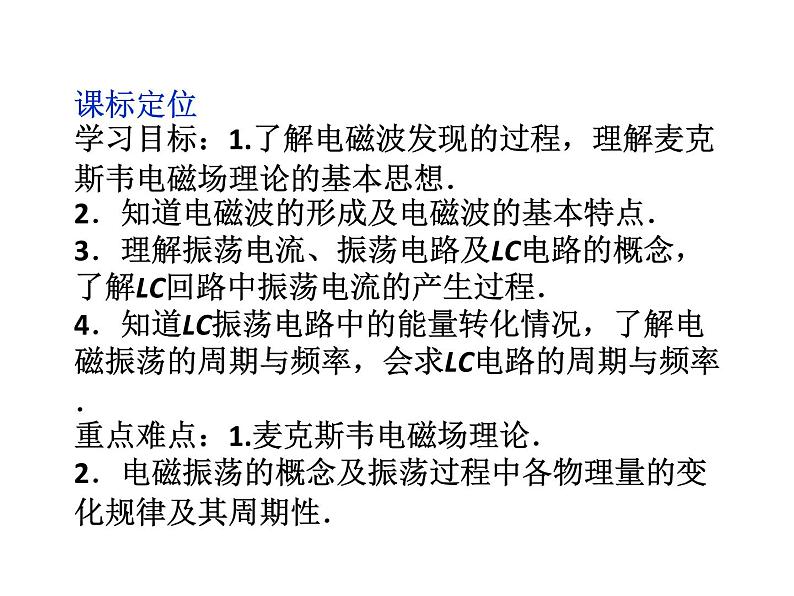

课标定位学习目标：1.了解电磁波发现的过程，理解麦克斯韦电磁场理论的基本思想．2．知道电磁波的形成及电磁波的基本特点．3．理解振荡电流、振荡电路及LC电路的概念，了解LC回路中振荡电流的产生过程．4．知道LC振荡电路中的能量转化情况，了解电磁振荡的周期与频率，会求LC电路的周期与频率．重点难点：1.麦克斯韦电磁场理论．2．电磁振荡的概念及振荡过程中各物理量的变化规律及其周期性．

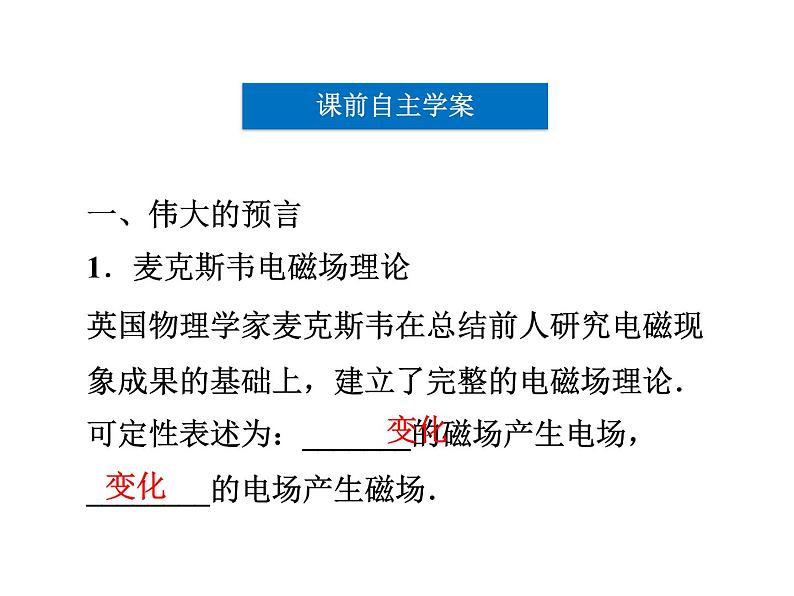

一、伟大的预言1．麦克斯韦电磁场理论英国物理学家麦克斯韦在总结前人研究电磁现象成果的基础上，建立了完整的电磁场理论．可定性表述为：_______的磁场产生电场，________的电场产生磁场．

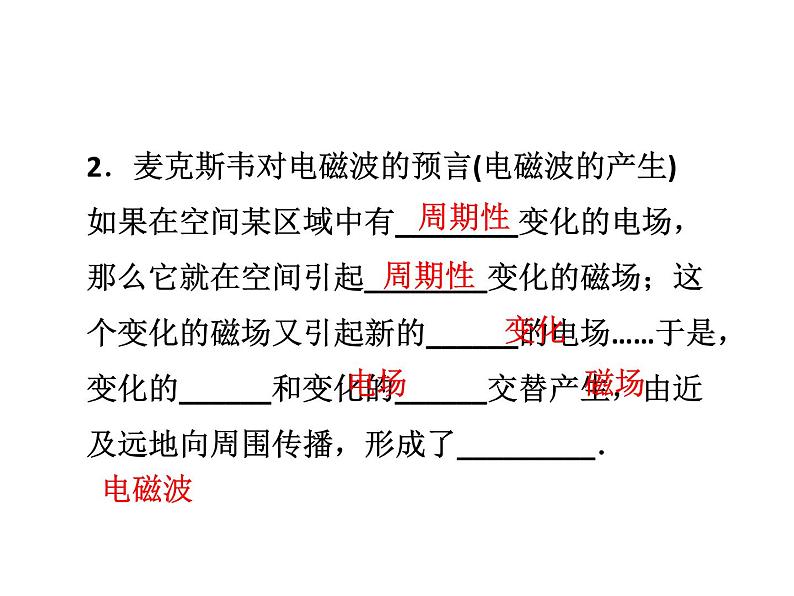

2．麦克斯韦对电磁波的预言(电磁波的产生)如果在空间某区域中有________变化的电场，那么它就在空间引起________变化的磁场；这个变化的磁场又引起新的______的电场……于是，变化的______和变化的______交替产生，由近及远地向周围传播，形成了_________．

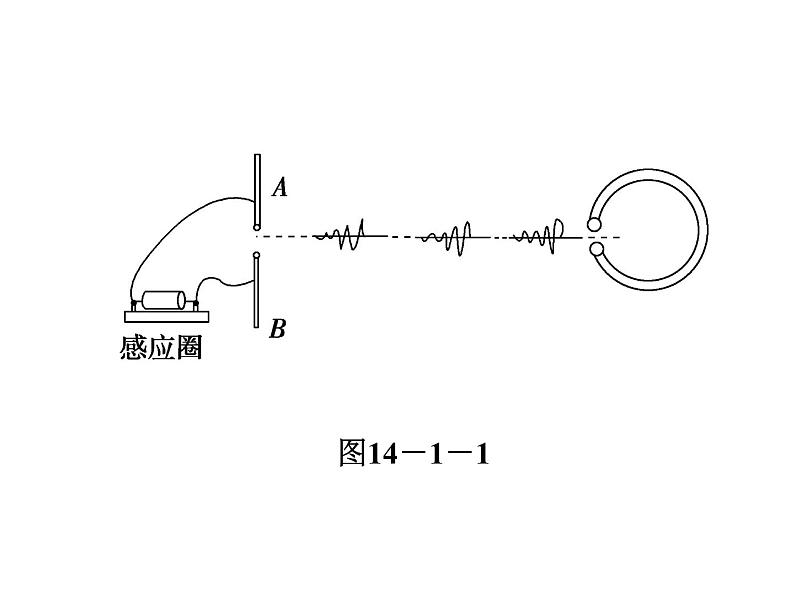

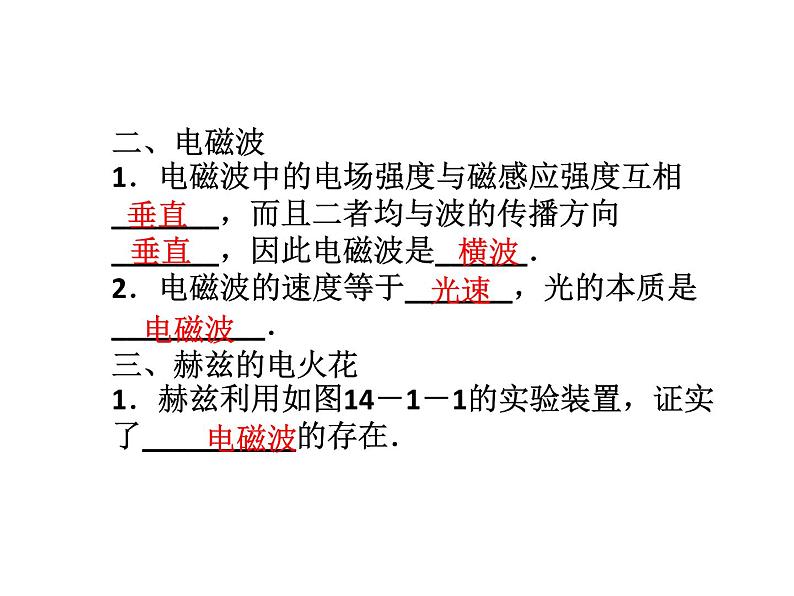

二、电磁波1．电磁波中的电场强度与磁感应强度互相_______，而且二者均与波的传播方向_______，因此电磁波是______．2．电磁波的速度等于_______，光的本质是__________．三、赫兹的电火花1．赫兹利用如图14－1－1的实验装置，证实了__________的存在．
2．赫兹的其他实验成果：赫兹通过一系列的实验，观察到了电磁波的反射、折射、干涉、衍射和偏振现象，并通过测量证明，电磁波在真空中具有与光相同的________，证实了麦克斯韦关于光的电磁理论．四、电磁振荡的产生1．振荡电流和振荡电路(1)振荡电流：大小和________都做周期性迅速变化的电流．(2)振荡电路：产生__________的电路．最简单的振荡电路为LC振荡电路．
2．电磁振荡的过程放电过程：由于线圈的自感作用，放电电流由零逐渐增大，电容器极板上的电荷__________，电容器里的电场逐渐减弱，线圈的磁场逐渐增强，电场能逐渐转化为__________，振荡电流逐渐增大，放电完毕，电流达到最大，电场能全部转化为磁场能．
充电过程：电容器放电完毕后，由于线圈的自感作用，电流保持______________逐渐减小，电容器将进行__________，线圈的磁场逐渐减弱，电容器里的电场逐渐增强，磁场能逐渐转化为电场能，振荡电流逐渐减小，充电完毕，电流减小为零，磁场能全部转化为电场能．此后，这样充电和放电的过程反复进行下去．
3．电磁振荡的实质在电磁振荡过程中，电容器极板上的电荷量，电路中的电流，与振荡电流相联系的电场和磁场都在______________，电场能和磁场能周期性的________．五、电磁振荡的周期和频率1．周期T：电磁振荡完成一次______________需要的时间．2．频率f：1 s内完成的周期性变化的_______．
一、对麦克斯韦电磁场理论的理解在19世纪60年代，英国物理学家麦克斯韦在系统总结前人研究电磁规律成果的基础上，建立了完整的电磁场理论，预言了电磁波的存在．1．电磁场理论的核心之一：变化的磁场产生电场
实验基础：实验装置如图14－1－2所示．当穿过螺线管的磁场随时间变化时，上面的线圈中产生了感应电流，使灯泡发光．麦克斯韦认为变化的磁场在线圈中产生了电场，正是这种电场在线圈中引起了感应电流．如图14－1－3甲图所示，麦克斯韦认为在变化的磁场周围产生电场是一种普遍存在的现象，跟闭合电路(导体环)是否存在无关，导体环的作用只是用来显示电流的存在．
2．电磁场理论的核心之二：变化的电场产生磁场麦克斯韦认为：由电现象和磁现象的相似性和变化的磁场能产生电场的观点，认为变化的电场就像导线中的电流一样，会在空间产生磁场．根据麦克斯韦理论，在给电容器充电的时候，不仅导体中的电流要产生磁场，而且在电容器两极板间变化着的电场周围也要产生磁场．如图14－1－3乙所示．
3．对麦克斯韦电磁场理论的理解
4.对电磁场的理解(1)电磁场的产生如果在空间某区域有周期性变化的电场，那么这个变化的电场在它周围空间产生周期性变化的磁场；这个变化的磁场又在它周围空间产生新的周期性变化的电场……变化的电场和磁场相互联系，形成了不可分割的统一体，这就是电磁场．
(2)电磁场与静电场、静磁场的比较三者可以在某空间混合存在，但由静电场和静磁场混合的空间不属于电磁场．电磁场是电场、磁场相互激发，相互耦连形成的统一体．电磁场由近及远传播，形成电磁波，如图14－1－4所示．
特别提醒：(1)变化的磁场周围产生电场，是一种普遍存在的现象，跟闭合电路是否存在无关．(2)在变化的磁场中所产生的电场的电场线是闭合的，而静电场中的电场线是不闭合的．
即时应用(即时突破，小试牛刀)1．根据麦克斯韦电磁场理论，下列说法正确的是(　　)A．在电场的周围空间，一定存在着和它联系着的磁场B．在变化的电场周围空间，一定存在着和它联系着的磁场C．恒定电流在其周围不产生磁场D．恒定电流周围存在着稳定的磁场
解析：选BD.电场按其是否随时间变化分为稳定电场(静电场)和变化电场(如运动电荷形成的电场)，稳定电场不产生磁场，只有变化的电场周围空间才存在对应磁场，故B对，A错；恒定电流周围存在稳定磁场，磁场的方向可由安培定则判断，D对，C错．
二、电磁振荡中电流i、极板间的电压u、极板上的电量q、电场能和磁场能之间的对应关系
1．如图14－1－5所示，同步同变关系在LC振荡回路发生电磁振荡的过程中，电容器上的物理量：电量q、电场强度E、电场能EE是同步变化的，即：q↓→E↓→EE↓(或q↑→E↑→EE↑)振荡线圈上的物理量：振荡电流i、磁感应强度B、磁场能EB也是同步变化的，即：i↓→B↓→EB↓(或i↑→B↑→EB↑)
即时应用(即时突破，小试牛刀)2．在LC振荡电路中，下列哪个说法是错误的(　　)A．电容器开始放电时，电路中电流最大B．电路中电流最大时，电路中的电场能最小C．电容器放电结束时，电路中的电流最大D．电容器反向充电开始时，电路中的磁场能最大
解析：选A.在电容器放电过程中，电流由零逐渐增大，线圈中产生的自感电动势虽然和电流方向相反，要阻碍电流的增大，但不能阻止电流的增大．因此尽管随着放电过程的进行，加在线圈两端的电压不断减小，但是线圈中的电流却不断增大，直至放电结束，线圈两端电压减小为零，电流增为最大．从能量转化的角度更容易理解其大小变化的关系：在电容器放电过程中，电容器电荷量逐渐减小，磁场能逐渐增大，磁场逐渐增强，这只有电流逐渐增大才能实现．直至放电结束，电容器电荷量为零，电场能全部转化为磁场能，电流达到最大．由上述分析可知，答案为A.
关于电磁场理论，下列说法中正确的是(　　)A．在电场周围一定产生磁场，磁场周围一定产生电场B．在变化的电场周围一定产生变化的磁场，变化的磁场周围一定产生变化的电场C．均匀变化的电场周围一定产生均匀变化的磁场D．周期性变化的电场周围一定产生周期性变化的磁场
【精讲精析】　根据麦克斯韦的电磁场理论，只有变化的电场才产生磁场，均匀变化的电场产生恒定的磁场，非均匀变化的电场产生变化的磁场．【答案】　D【方法总结】　麦克斯韦的电磁场理论关键是理解掌握四个关键词：“恒定的”、“均匀变化的”、“非均匀变化的”、“周期性变化的”，这些都是对时间来说的，是时间的函数．
变式训练1　如图14－1－6所示的四种电场中，哪一种能产生电磁波(　　)
解析：选D.由麦克斯韦电磁场理论，当空间出现恒定的电场时(如A图)，由于它不激发磁场，故无电磁波产生；当出现均匀变化的电场(如B图、C图时)，会激发出磁场，但磁场恒定，不会在较远处激发出电场，故也不会产生电磁波；只有周期性变化的电场(如D图)，才会激发出周期性变化的磁场，它又激发出周期性变化的电场……如此不断激发，便会形成电磁波，故D正确．
一个带正电的粒子在垂直于匀强磁场的平面内做匀速圆周运动，如图14－1－7所示．当磁感应强度均匀增大时，此粒子的(　　)A．动能不变　　　　B．动能增大C．动能减小 D．以上情况都可能
【自主解答】　当磁场均匀增加时，根据麦克斯韦电磁场理论，将产生一恒定的电场，带电粒子将受一电场力作用，该力对带电粒子做正功，所以粒子的动能将增大，选项B正确．【答案】　B【方法总结】　(1)变化的磁场产生的电场叫感应电场，它的电场线是闭合的，其方向可用楞次定律判定．(2)虽然磁场对运动电荷的洛伦兹力永不做功，但感应电场对电荷有电场力的作用，要对电荷做功．
变式训练2　某空间出现了如图14－1－8所示的一组闭合的电场线，这可能是(　　)A．沿AB方向磁场在迅速减弱B．沿AB方向磁场在迅速增强C．沿BA方向磁场在迅速增强D．沿BA方向磁场在迅速减弱解析：选AC.根据电磁感应理论，闭合回路中磁通量变化时，使闭合电路产生感应电流，该电流可用楞次定律判断，其中感应电流的方向和电场线方向一致．
(2011年北京海淀区高二检测)关于电磁场和电磁波，下列叙述中正确的是(　　)A．恒定的电场能够产生电磁波B．电磁波的传播需要介质C．电磁波从一种介质进入另一种介质，频率不变D．电磁波在传播过程中也传递了能量
【精讲精析】　由麦克斯韦电磁场理论可知，只有非均匀变化的电场、磁场能产生电磁波，A错；电磁波的传播不需要介质，B错；电磁波与机械波一样，在传播过程中频率不变，C正确；电磁波传播电磁振荡的运动形式和能量，D对．【答案】　CD
变式训练3　下列关于电磁波的说法正确的是(　　)A．电磁波必须依赖介质传播B．电磁波可以发生衍射现象C．电磁波不会发生偏振现象D．电磁波无法携带信息传播解析：选B.电磁波具有波的共性，可以发生衍射现象，故B正确．电磁波是横波，能发生偏振现象，故C错．电磁波能携带信息传播，且传播不依赖介质，在真空中也可以传播，故A、D错．
在LC振荡电路中，线圈的自感系数L＝2.5 mH，电容C＝4 μF.(1)该回路的周期多大？(2)设t＝0时，电容器上电压最大，在t＝9.0×10－3 s时，通过线圈的电流是增大还是减小，这时电容器是处在充电过程还是放电过程？
【答案】　(1)6.28×10－4 s　(2)减小　充电【方法总结】　电容器充、放电过程中电流的变化特征：电容器充电过程中，电容器带电量越来越多，电流越来越小，充电完毕时，电流为零；电容器放电过程中，电容器带电量越来越少，电流越来越大，放电完毕时，电流最大．
变式训练4　如图14－1－10表示LC振荡电路某时刻的情况，以下说法正确的是(　　)A．电容器正在充电B．电感线圈中的磁场能正在增加C．电感线圈中的电流正在增大D．此时刻自感电动势正在阻碍电流增大
