物理选修1五、课题研究：社会生活中的电磁波复习练习题

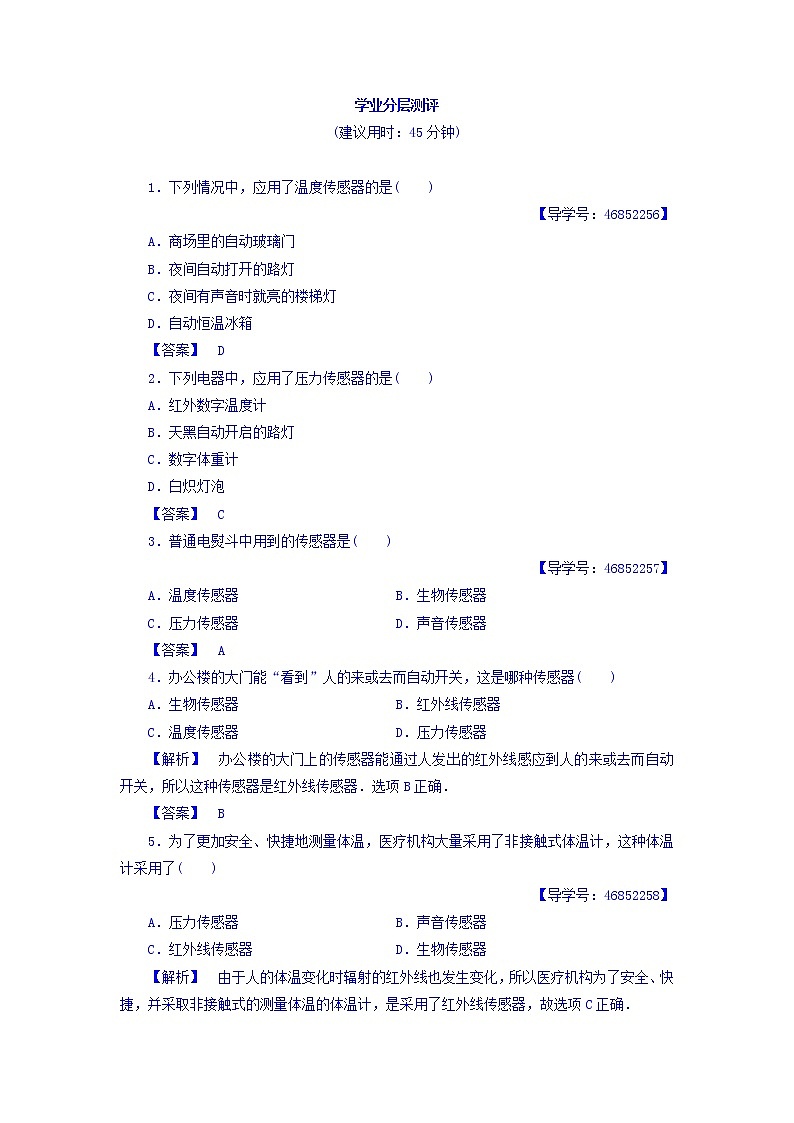

学业分层测评

(建议用时：45分钟)

1．下列情况中，应用了温度传感器的是(　　)

【导学号：46852256】

A．商场里的自动玻璃门

B．夜间自动打开的路灯

C．夜间有声音时就亮的楼梯灯

D．自动恒温冰箱

【答案】　D

2．下列电器中，应用了压力传感器的是(　　)

A．红外数字温度计

B．天黑自动开启的路灯

C．数字体重计

D．白炽灯泡

【答案】　C

3．普通电熨斗中用到的传感器是(　　)

【导学号：46852257】

A．温度传感器 B．生物传感器

C．压力传感器 D．声音传感器

【答案】　A

4．办公楼的大门能“看到”人的来或去而自动开关，这是哪种传感器(　　)

A．生物传感器 B．红外线传感器

C．温度传感器    D．压力传感器

【解析】　办公楼的大门上的传感器能通过人发出的红外线感应到人的来或去而自动开关，所以这种传感器是红外线传感器．选项B正确．

【答案】　B

5．为了更加安全、快捷地测量体温，医疗机构大量采用了非接触式体温计，这种体温计采用了(　　)

【导学号：46852258】

A．压力传感器 B．声音传感器

C．红外线传感器  D．生物传感器

【解析】　由于人的体温变化时辐射的红外线也发生变化，所以医疗机构为了安全、快捷，并采取非接触式的测量体温的体温计，是采用了红外线传感器，故选项C正确．

【答案】　C

6．用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列装置属于这类传感器的是(　　)

A．红外报警装置

B．走廊照明灯的声控开关

C．自动洗衣机中的压力传感装置

D．电饭煲中控制加热和保温的温控器

【答案】　A

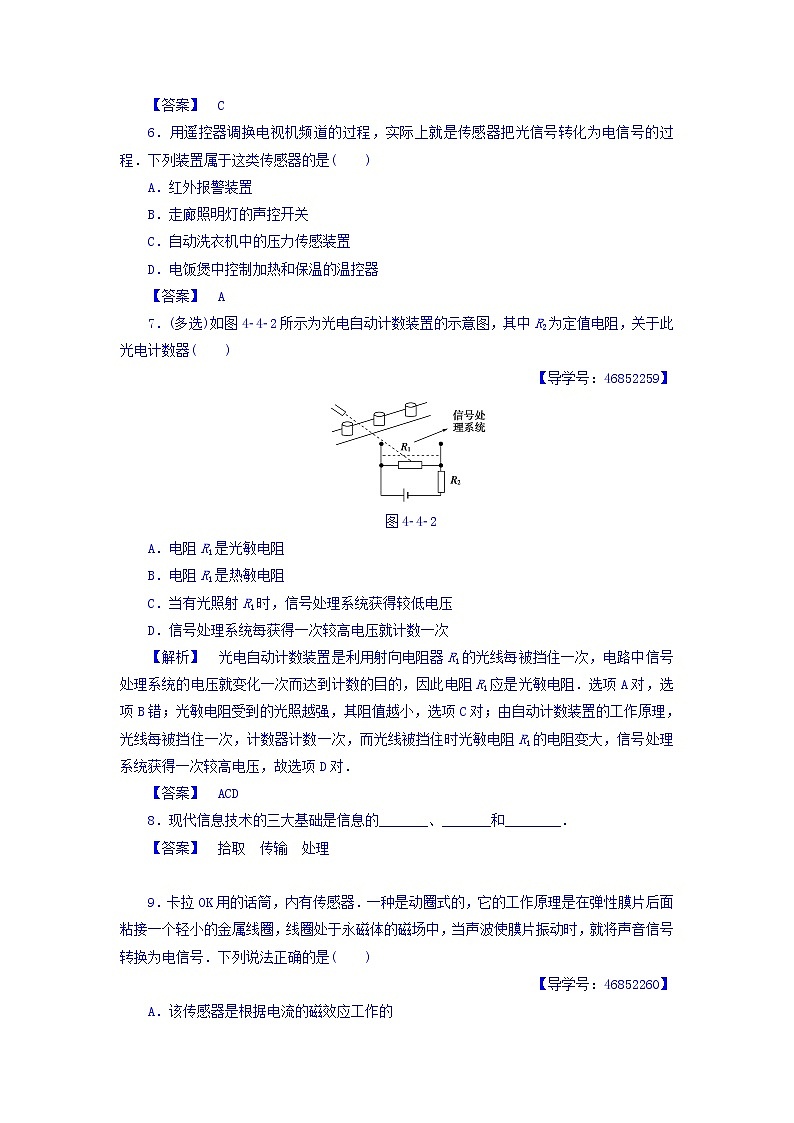

7．(多选)如图4­4­2所示为光电自动计数装置的示意图，其中R2为定值电阻，关于此光电计数器(　　)

【导学号：46852259】

图4­4­2

A．电阻R1是光敏电阻

B．电阻R1是热敏电阻

C．当有光照射R1时，信号处理系统获得较低电压

D．信号处理系统每获得一次较高电压就计数一次

【解析】　光电自动计数装置是利用射向电阻器R1的光线每被挡住一次，电路中信号处理系统的电压就变化一次而达到计数的目的，因此电阻R1应是光敏电阻．选项A对，选项B错；光敏电阻受到的光照越强，其阻值越小，选项C对；由自动计数装置的工作原理，光线每被挡住一次，计数器计数一次，而光线被挡住时光敏电阻R1的电阻变大，信号处理系统获得一次较高电压，故选项D对．

【答案】　ACD

8．现代信息技术的三大基础是信息的_______、_______和________．

【答案】　拾取　传输　处理

9．卡拉OK用的话筒，内有传感器．一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片振动时，就将声音信号转换为电信号．下列说法正确的是(　　)

【导学号：46852260】

A．该传感器是根据电流的磁效应工作的

B.  该传感器是根据电磁感应原理工作的

C．膜片振动时，穿过金属线圈的磁通量不变

D．膜片振动时，线圈中不会产生感应电动势

【解析】　膜片振动时，金属线圈中产生感应电动势，通过金属线圈的磁通量发生变化，线圈中产生感应电动势，从而就将声音信号转换为电信号，所以选项B正确、选项A、C、D错．

【答案】　B

10．传感器是一种采集信息的重要器件．如图4­4­3所示为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器与零刻度在中央的灵敏电流计和电源串联成闭合电路，已知电流从电流计正接线柱流入时指针向右偏转．当待测压力增大时(　　)

图4­4­3

A．电容器的电容将减小

B．灵敏电流计指针在正中央零刻度处

C．灵敏电流计指针向左偏转

D．灵敏电流计指针向右偏转

【解析】　压力增大，则电容器极板的间距减小，电容变大．因为电容器极板间电压不变，所以电容器要充电，电流从电流计正接线柱流入，指针向右偏转，故只有D项正确．

【答案】　D

11．人有五大感觉器官，分别是视觉、听觉、嗅觉、味觉和触觉，人们常将传感器的功能与人的五大感觉器官相比拟，请用合适的感觉器官名称完成下列填空．

光敏传感器________；声敏传感器________；气敏传感器________；味敏传感器________；压敏、温敏、流体传感器________.

【导学号：46852261】

【答案】　视觉　听觉　嗅觉　味觉　触觉

12．现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干．如图4­4­4所示，试设计一个温控电路．要求温度低于某一温度时，电炉丝自动通电供热，超过某一温度时，又可以自动断电，画出电路图并说明工作过程．

图4­4­4

【解析】　热敏电阻与滑动变阻器及电磁继电器构成低压控制电路．(1)电路如图所示．(2)工作过程：闭合开关S，当温度低于设计值时热敏电阻阻值大，通过电磁继电器的电流不能使它工作，K接通电炉丝加热．当温度达到设计值时，热敏电阻阻值减小到某值，通过电磁继电器的电流达到工作电流，K断开，电炉丝断电，停止供热．当温度低于设计值时，又重复前述过程．

【答案】　见解析
