人教版 (新课标)选修34 变压器同步练习题

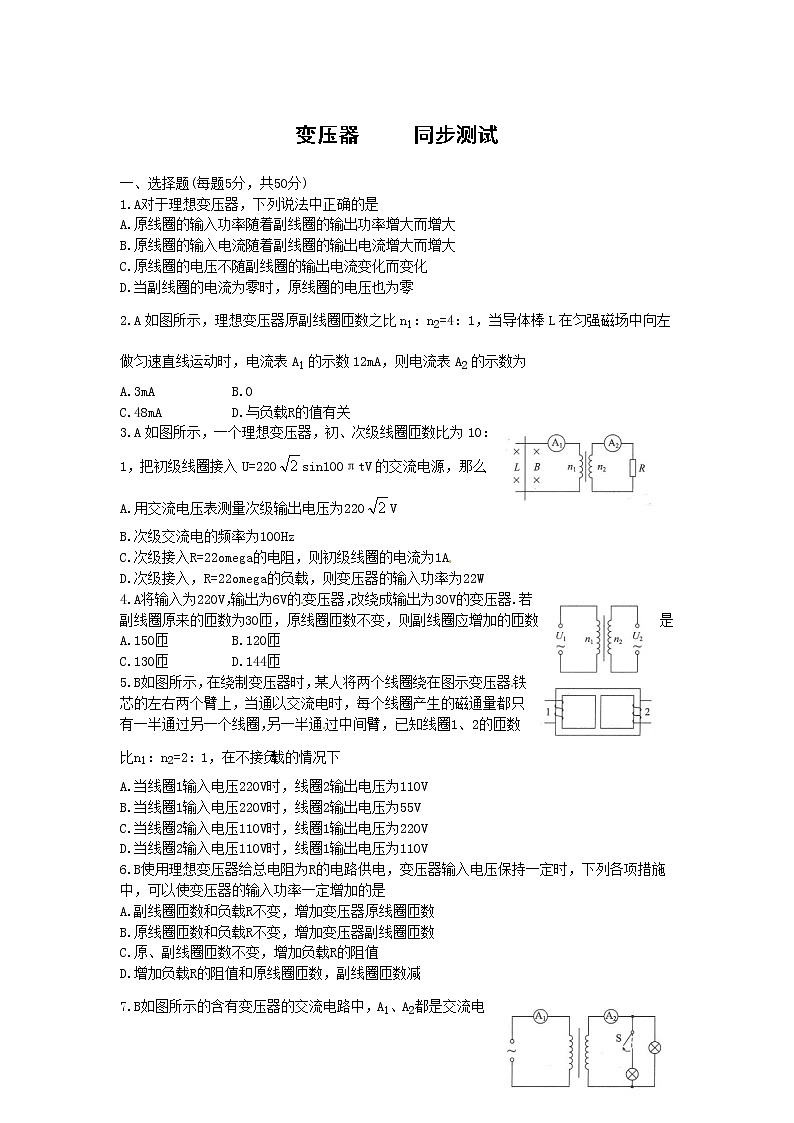

变压器     同步测试

一、选择题(每题5分，共50分)

1.A对于理想变压器，下列说法中正确的是

A.原线圈的输入功率随着副线圈的输出功率增大而增大

B.原线圈的输入电流随着副线圈的输出电流增大而增大

C.原线圈的电压不随副线圈的输出电流变化而变化

D.当副线圈的电流为零时，原线圈的电压也为零

2.A如图所示，理想变压器原副线圈匝数之比n1：n2=4：1，当导体棒L在匀强磁场中向左做匀速直线运动时，电流表A1的示数12mA，则电流表A2的示数为

A.3mA    B.0

C.48mA    D.与负载R的值有关

3.A如图所示，一个理想变压器，初、次级线圈匝数比为10：1，把初级线圈接入U=220sin100πtV的交流电源，那么

A.用交流电压表测量次级输出电压为220V

B.次级交流电的频率为100Hz

C.次级接入R=22omega的电阻，则初级线圈的电流为1A

D.次级接入，R=22omega的负载，则变压器的输入功率为22W

4.A将输入为220V，输出为6V的变压器，改绕成输出为30V的变压器.若副线圈原来的匝数为30匝，原线圈匝数不变，则副线圈应增加的匝数是

A.150匝   B.120匝

C.130匝   D.144匝

5.B如图所示，在绕制变压器时，某人将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n1：n2=2：1，在不接负载的情况下

A.当线圈1输入电压220V时，线圈2输出电压为110V

B.当线圈1输入电压220V时，线圈2输出电压为55V

C.当线圈2输入电压110V时，线圈1输出电压为220V

D.当线圈2输入电压110V时，线圈1输出电压为110V

6.B使用理想变压器给总电阻为R的电路供电，变压器输入电压保持一定时，下列各项措施中，可以使变压器的输入功率一定增加的是

A.副线圈匝数和负载R不变，增加变压器原线圈匝数

B.原线圈匝数和负载R不变，增加变压器副线圈匝数

C.原、副线圈匝数不变，增加负载R的阻值

D.增加负载R的阻值和原线圈匝数，副线圈匝数减

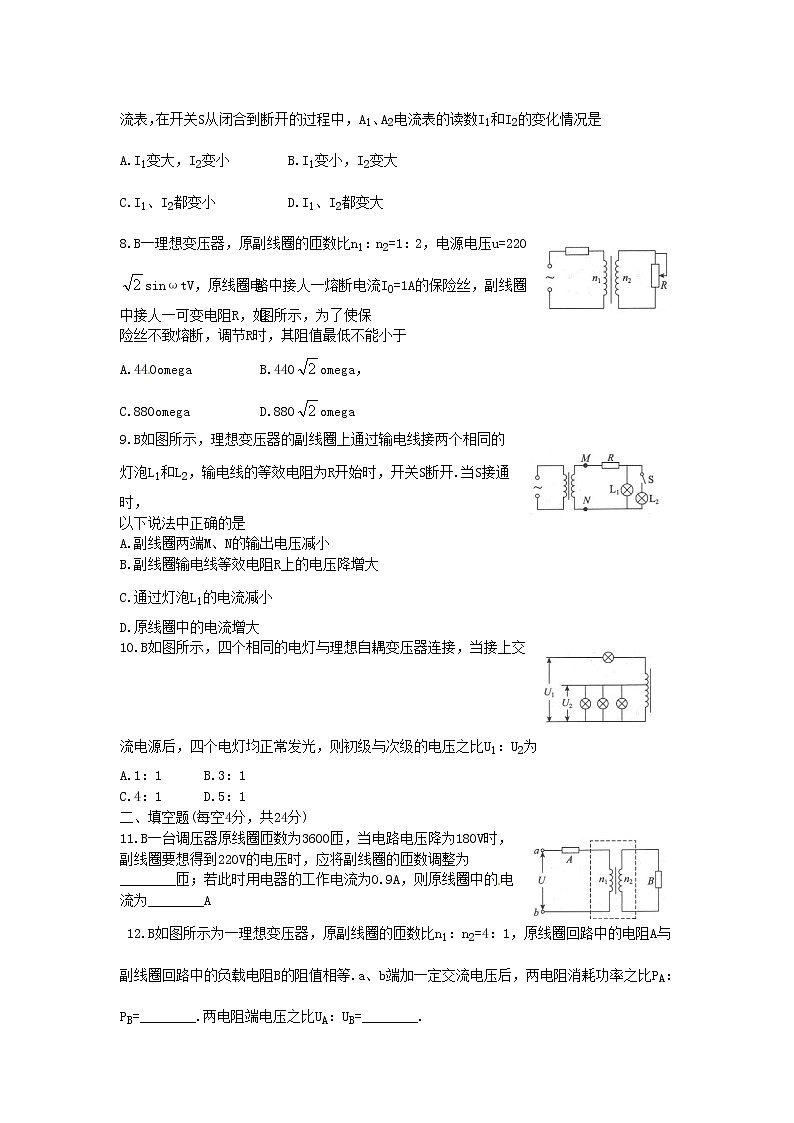

7.B如图所示的含有变压器的交流电路中，A1、A2都是交流电流表，在开关S从闭合到断开的过程中，A1、A2电流表的读数I1和I2的变化情况是

A.I1变大，I2变小   B.I1变小，I2变大

C.I1、I2都变小   D.I1、I2都变大

8.B一理想变压器，原副线圈的匝数比n1：n2=1：2，电源电压u=220sinωtV，原线圈电路中接人一熔断电流I0=1A的保险丝，副线圈中接人一可变电阻R，如图所示，为了使保

险丝不致熔断，调节R时，其阻值最低不能小于

A.440omega   B.440omega，

C.880omega   D.880omega

9.B如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R开始时，开关S断开.当S接通时，

以下说法中正确的是

A.副线圈两端M、N的输出电压减小

B.副线圈输电线等效电阻R上的电压降增大

C.通过灯泡L1的电流减小

D.原线圈中的电流增大

10.B如图所示，四个相同的电灯与理想自耦变压器连接，当接上交流电源后，四个电灯均正常发光，则初级与次级的电压之比U1：U2为

A.1：1   B.3：1

C.4：1   D.5：1

二、填空题(每空4分，共24分)

11.B一台调压器原线圈匝数为3600匝，当电路电压降为180V时，副线圈要想得到220V的电压时，应将副线圈的匝数调整为________匝；若此时用电器的工作电流为0.9A，则原线圈中的电流为________A

 12.B如图所示为一理想变压器，原副线圈的匝数比n1：n2=4：1，原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等.a、b端加一定交流电压后，两电阻消耗功率之比PA：PB=________.两电阻端电压之比UA：UB=________.

13.B如图所示为理想变压器供电示意图，A为与原线圈串联的灯泡，A1、A2为副线圈的负载，当闭合开关S后(不考虑温度对灯丝电阻的影响)，各灯泡亮度的变化情况是A1________，A2________.(填“变亮”、“变暗”或“不变”)

三、计算题(每题13分，共26分)

14.B如图所示，一理想变压器上绕有A、B、C三个线圈，匝数比nA：nB：nC=4：2：1，在副线圈B和C的两端各接一个相同的电阻R，当原线圈A与交变电源连接时，交变电流表A2的示数为I0，则交变电流表A1的示数为多少?

15.C一单相变压器原副线圈匝数比为20：1，原线圈两端电压U1=220V，副线圈电阻r2=1omega，负载电阻R=19omega.求副线圈输出电压U2、原线圈输人功率P1及变压器的效率.

                                 参考答案

1ABC  2B  3D  4B  5BD  6B  7C  8C  9BCD  10C

11  4400，1.1     12  1：161：4        13变亮、变亮

14解：由=2可得UC=UB，Ic=I0

对于理想变压器有P1=P2+P3，即IAUA=I0UB+ICUc

所以IA=

解得结果为IA=5I0／8

15解.由得E2=11V

由E2=U2+I2r2=I2(R+r2)

得I2==0.55A则U2=I2R=10.45V

I1==0.028A

原线圈的输入功率为P1=I1U1=6.05W

输出功率为：P2=I2U2=5.75W

变压器的效率为：η=×100％=95％
