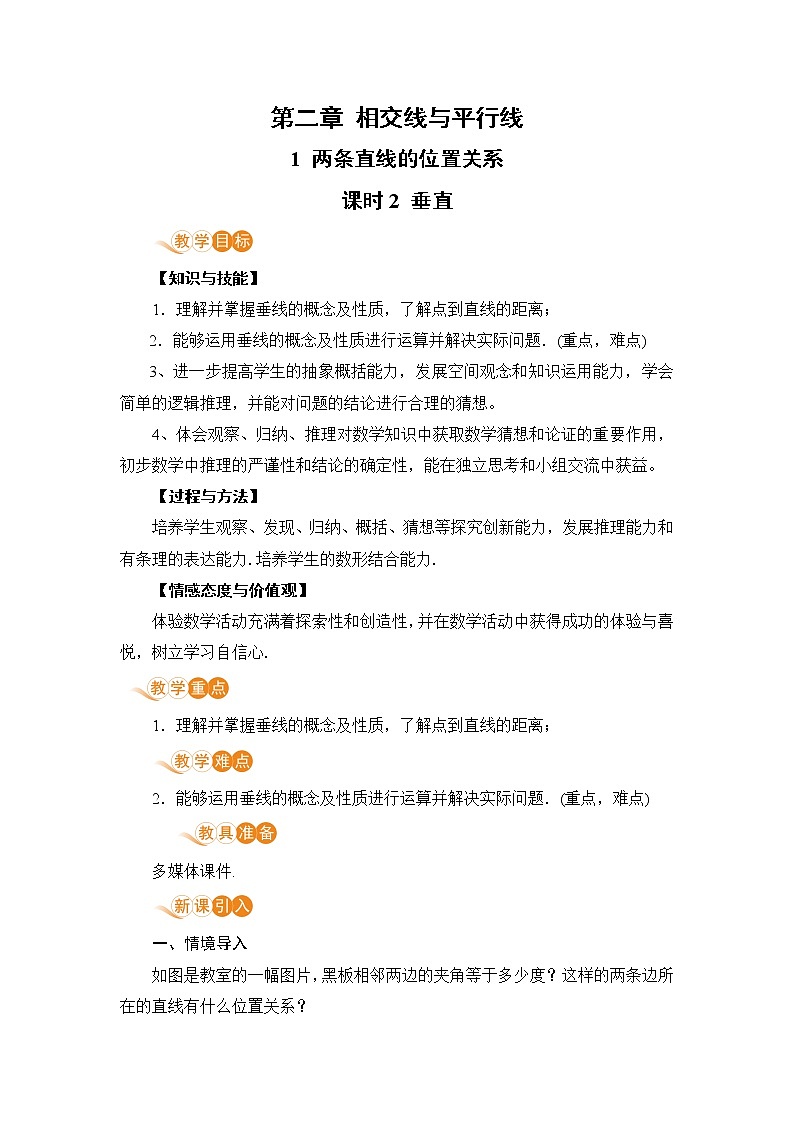

1.了解垂线的有关概念、性质及画法，了解点到直 线的距离的概念； 2.能够运用垂线的有关性质进行运算，并解决实际 问题.（重点、难点）
观察下面图片，你能找出其中相交的直线吗？它们有什么特殊的位置关系？
知识点1 垂线的概念
在相交线的模型中,固定木条a,转动木条b,当b的位置变化时,a、b所成的角α也会发生变化.
两条直线相交成四个角，如果有一个角是直角，那么称这两条直线互相垂直.
注意：两条线段互相垂直是指这两条线段所在的直线互相垂直.
2、1两条直线的位置关系（2)
如果直线AB与直线CD垂直，那么可记作：AB⊥CD（或CD⊥AB）. 如果用l、m表示这两条直线，那么直线l与直线m垂直，可记作：l⊥m（或m ⊥ l）. 把互相垂直的两条直线的交点叫作垂足（如图中的O点）.

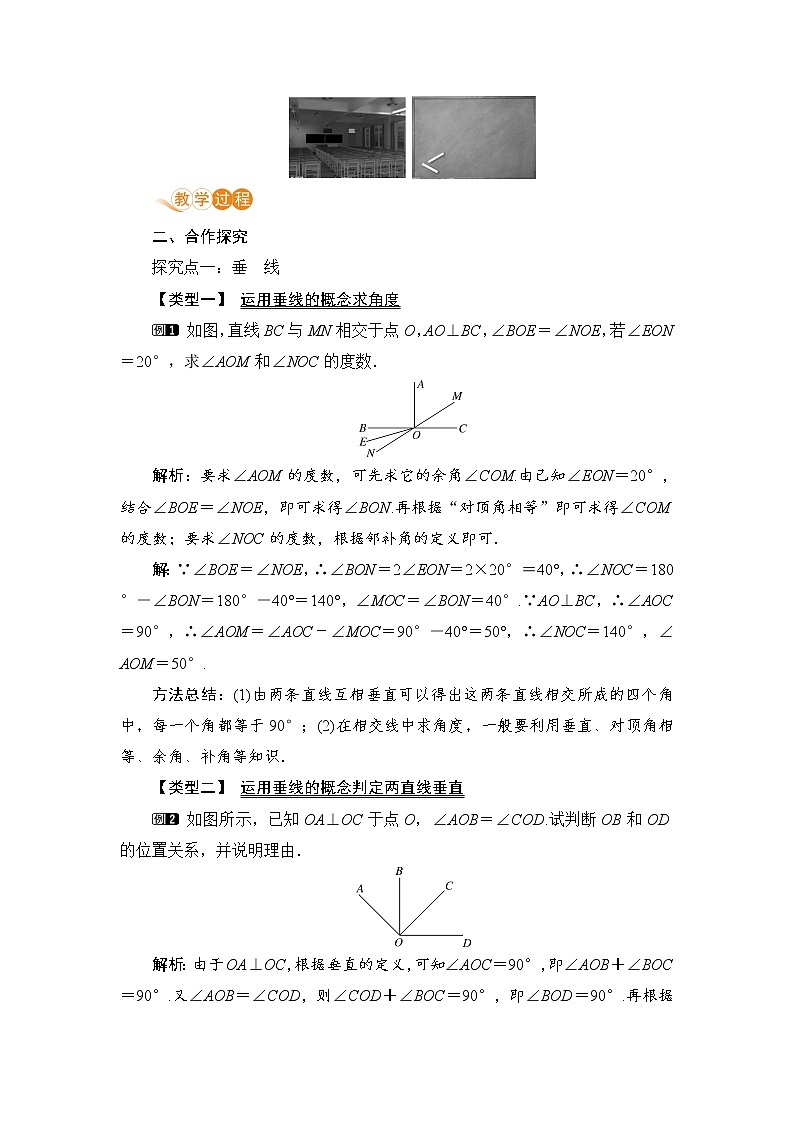

例1 如图，直线BC与MN相交于点O，AO⊥BC，∠BOE＝∠NOE，若∠EON＝20°，求∠AOM和∠NOC的度数．
解：∵∠BOE＝∠NOE，∴∠BON＝2∠EON＝40°，∴∠NOC＝180°－∠BON ＝180°－40°＝140°， ∠MOC＝∠BON＝40°.∵AO⊥BC，∴∠AOC＝90°，∴∠AOM＝∠AOC－∠MOC＝90°－40°＝50°，∴∠NOC＝140°，∠AOM＝50°.
你能借助三角尺在一张白纸上画出两条互相垂直的直线吗？
如果只有直尺，你能在方格纸上画出两条互相垂直的直线吗？
你能用纸折出两条互相垂直的直线吗?
知识点2 垂线的画法及基本事实
(1)画已知直线l的垂线能画几条?(2)过直线l上的一点A画l的垂线,这样的垂线能 画几条?(3)过直线l外的一点B画l的垂线,这样的垂线能 画几条?
问题：这样画l的垂线可以画几条？
如图，已知直线 l,作l的垂线.
1.放2.靠3.移4.画
如图，已知直线 l 和l上的一点A ,作l的垂线.
问题：这样画l的垂线可以画几条？
如图，已知直线 l 和l外的一点A ,作l的垂线.
根据以上操作，你能得出什么结论
垂线的性质：平面内，过一点有且只有一条直线与已知直线垂直.
注意：1.“过一点”中的点，可以在已知直线上，也可 以在已知直线外；2.“有且只有”中，“有”指存在，“只有”指 唯一性.
知识点3 点到直线的距离
如图，从A点向已知直线 l 画一条垂直的线段和几条不垂直的线段.
连接直线外一点与直线上各点的所有线段中垂线段最短.简单说成：垂线段最短
线段AD的长度叫做点A到直线l的距离.
例2 在灌溉时，要把河中的水引到农田P处，如何挖掘能使渠道最短？请画出图来，并说明理由.
当两条直线相交所成的四个角中，有一个角是直角时，这两条直线互相垂直，其中一条直线叫另一条直线的垂线，它们的交点叫垂足.
(1)过一点有且只有一条直线与已知直线垂直,(2)垂线段最短.
1.两条直线相交所成的四个角中，下列条件中能 判定两条直线垂直的是( ) A. 有两个角相等 B.有两对角相等 C. 有三个角相等 D.有四对邻补角
2.过点P 向线段AB 所在直线引垂线，正确的是（ ）
A B C D
4.找出图中互相垂直的线段：
AO ⊥ COBO ⊥DO
3.如图, AC⊥BC, ∠C=90° ,线段AC、BC、CD中最短 的是 ( ) A. AC B. BC C. CD D. 不能确定
5.（1）如图，若直线m、n相交于点O，∠1＝90°，则 ； （2）若直线AB、CD相交于点O，且AB⊥CD，那么∠BOD = _________； （3）如图，BO⊥AO，∠BOC与∠BOA的度数之比为1:5，那么∠COA＝_____,∠BOC的补角为 .
6.下列说法正确的是（ ） A.线段AB叫做点B到直线AC的距离 B.线段AB的长度叫作点A到直线AC的距离 C.线段BD的长度叫作点D到直线BC的距离 D.线段BD的长度叫作点B到直线AC的距离
