中考物理专题复习 分类集训3 透镜及其应用(含解析)

这是一份中考物理专题复习 分类集训3 透镜及其应用(含解析)，共9页。

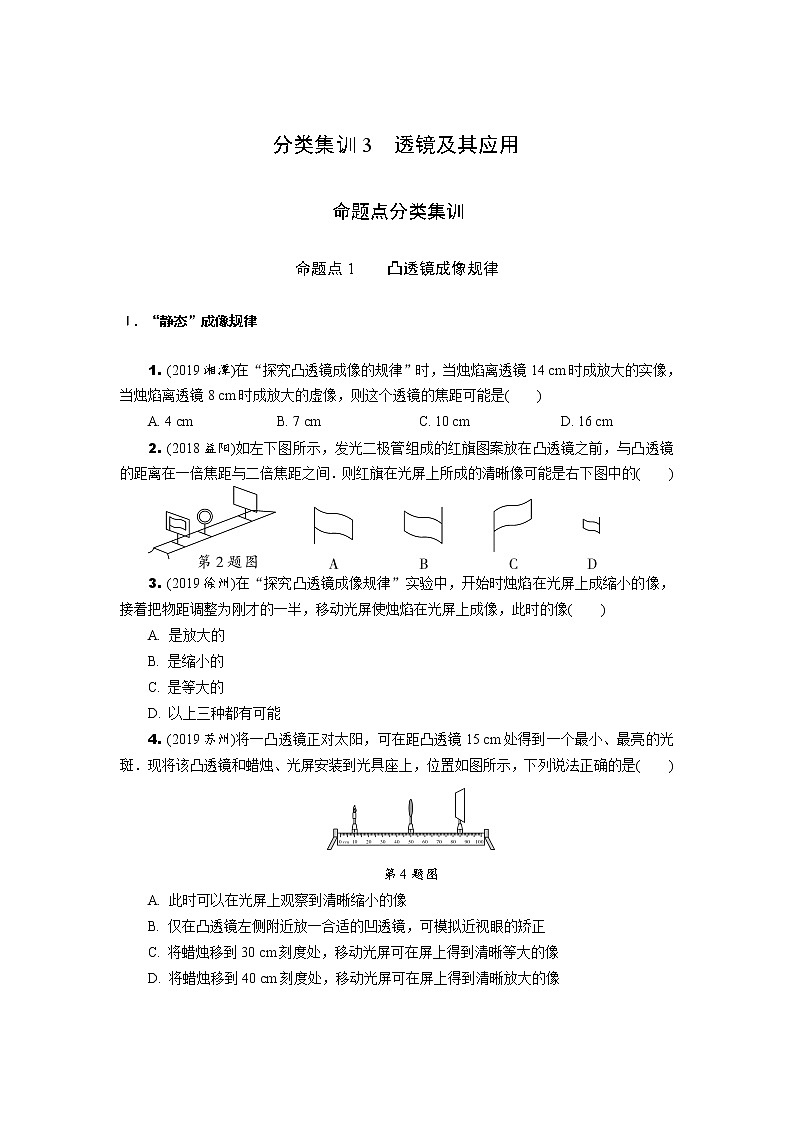

命题点1 凸透镜成像规律
Ⅰ. “静态”成像规律
1. (2019湘潭)在“探究凸透镜成像的规律”时，当烛焰离透镜14 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是( )
A. 4 cm B. 7 cm C. 10 cm D. 16 cm
2. (2018益阳)如左下图所示，发光二极管组成的红旗图案放在凸透镜之前，与凸透镜的距离在一倍焦距与二倍焦距之间．则红旗在光屏上所成的清晰像可能是右下图中的( )
3. (2019徐州)在“探究凸透镜成像规律”实验中，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像( )
A. 是放大的
B. 是缩小的
C. 是等大的
D. 以上三种都有可能
4. (2019苏州)将一凸透镜正对太阳，可在距凸透镜15 cm处得到一个最小、最亮的光斑．现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是( )
第4题图
A. 此时可以在光屏上观察到清晰缩小的像
B. 仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正
C. 将蜡烛移到30 cm刻度处，移动光屏可在屏上得到清晰等大的像
D. 将蜡烛移到40 cm刻度处，移动光屏可在屏上得到清晰放大的像

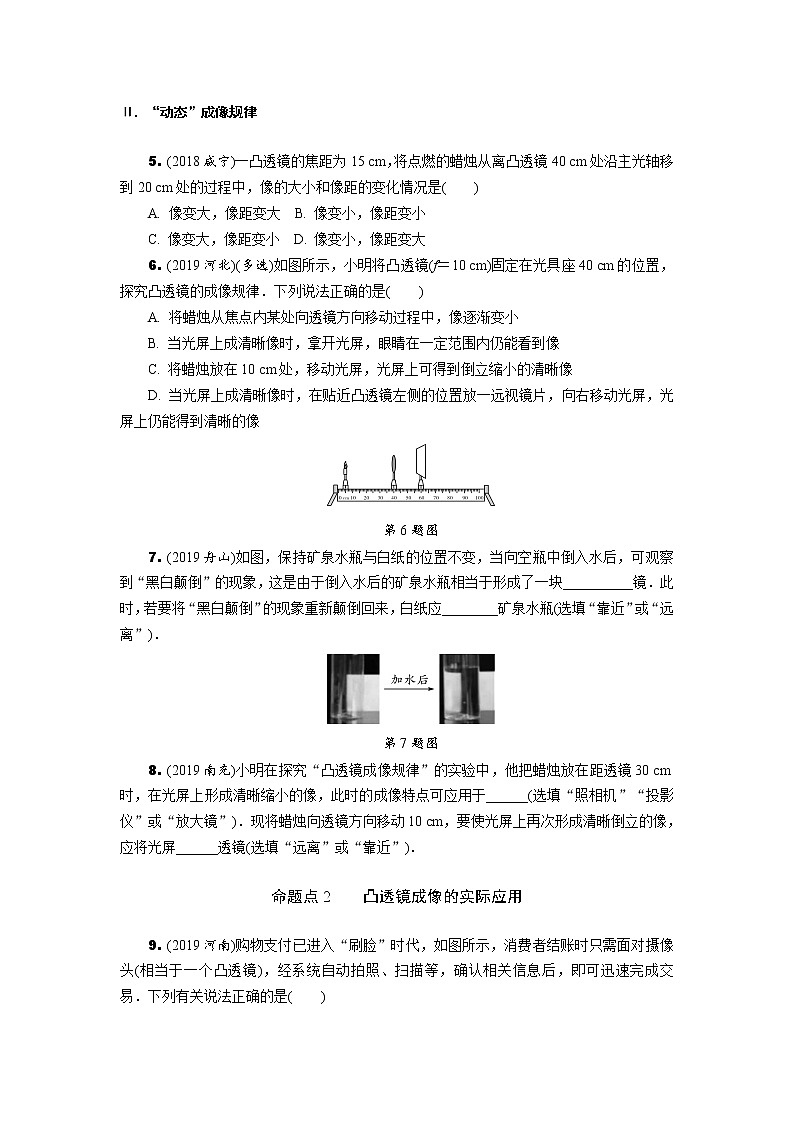

Ⅱ. “动态”成像规律
5. (2018咸宁)一凸透镜的焦距为15 cm，将点燃的蜡烛从离凸透镜40 cm处沿主光轴移到20 cm处的过程中，像的大小和像距的变化情况是( )
A. 像变大，像距变大 B. 像变小，像距变小
C. 像变大，像距变小 D. 像变小，像距变大
6. (2019河北)(多选)如图所示，小明将凸透镜(f＝10 cm)固定在光具座40 cm的位置，探究凸透镜的成像规律．下列说法正确的是( )
A. 将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小
B. 当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像
C. 将蜡烛放在10 cm处，移动光屏，光屏上可得到倒立缩小的清晰像
D. 当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像
第6题图
7. (2019舟山)如图，保持矿泉水瓶与白纸的位置不变，当向空瓶中倒入水后，可观察到“黑白颠倒”的现象，这是由于倒入水后的矿泉水瓶相当于形成了一块__________镜．此时，若要将“黑白颠倒”的现象重新颠倒回来，白纸应________矿泉水瓶(选填“靠近”或“远离”)．
第7题图
8. (2019南充)小明在探究“凸透镜成像规律”的实验中，他把蜡烛放在距透镜30 cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于______(选填“照相机”“投影仪”或“放大镜”)．现将蜡烛向透镜方向移动10 cm，要使光屏上再次形成清晰倒立的像，应将光屏______透镜(选填“远离”或“靠近”)．
命题点2 凸透镜成像的实际应用

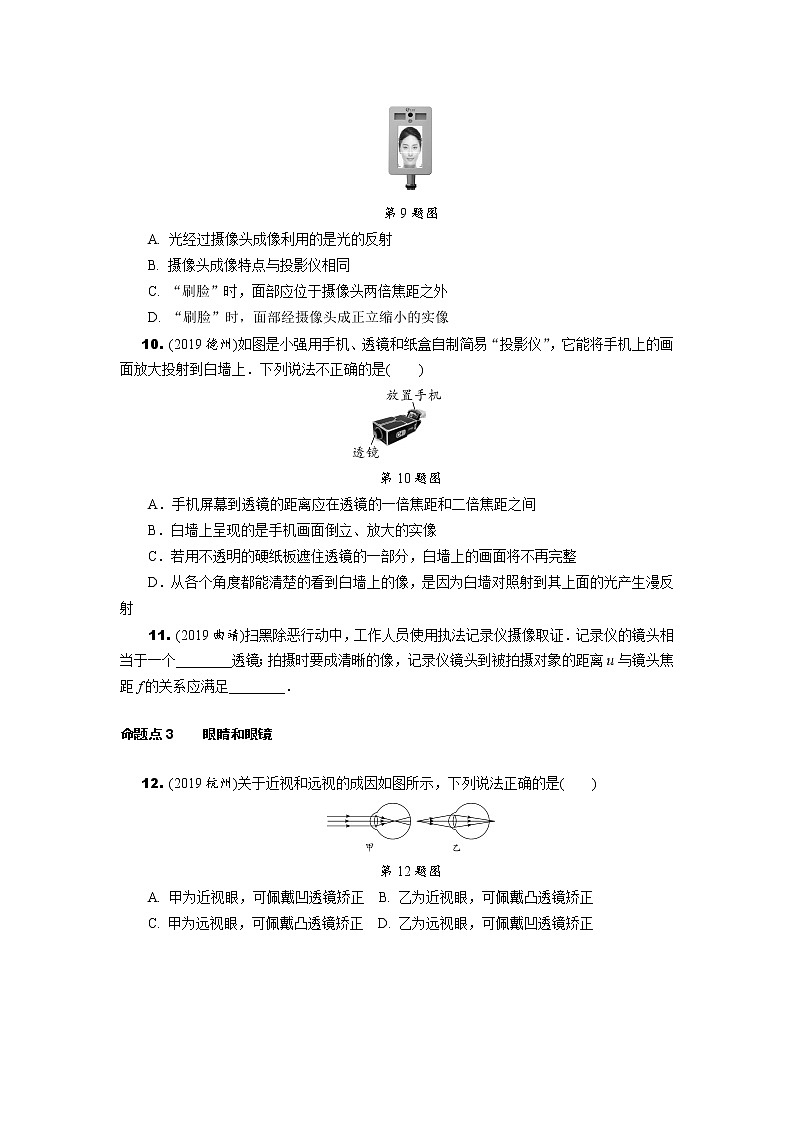

9. (2019河南)购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易．下列有关说法正确的是( )
第9题图
A. 光经过摄像头成像利用的是光的反射
B. 摄像头成像特点与投影仪相同
C. “刷脸”时，面部应位于摄像头两倍焦距之外
D. “刷脸”时，面部经摄像头成正立缩小的实像
10. (2019德州)如图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上．下列说法不正确的是( )
第10题图
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B．白墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
11. (2019曲靖)扫黑除恶行动中，工作人员使用执法记录仪摄像取证．记录仪的镜头相当于一个________透镜；拍摄时要成清晰的像，记录仪镜头到被拍摄对象的距离u与镜头焦距f的关系应满足________．
命题点3 眼睛和眼镜
12. (2019杭州)关于近视和远视的成因如图所示，下列说法正确的是( )
第12题图
A. 甲为近视眼，可佩戴凹透镜矫正 B. 乙为近视眼，可佩戴凸透镜矫正
C. 甲为远视眼，可佩戴凸透镜矫正 D. 乙为远视眼，可佩戴凹透镜矫正
命题点4 光学综合题
13. (2019成都B卷)如图所示，成都锦江之上，夜色中的安顺廊桥流光溢彩，让游人流连忘返．下列说法错误的是( )
第13题图
A. 小张看到廊桥在水中的倒影，是因为光从水中射入空气，再进入小张的眼睛
B. 小郑取下近视眼镜，看到廊桥变模糊了，是因为廊桥的像成在了视网膜的前面
C. 小陈拿出携带的放大镜观看远处的廊桥，看到了廊桥倒立的像，这个像是实像
D. 小李用手指组成方框“取景”，方框离眼睛越远，“取景”范围越小，是因为光沿直线传播
命题点5 透镜作图
Ⅰ.透镜的三条特殊光线
14. (2019重庆A卷)在图中画出入射光线经过凹透镜后的折射光线．
第14题图

15. (2019常德)如图所示，请完成折射光路图．

第15题图
Ⅱ. 补画透镜
16. (2019内江)如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜．
第16题图
17. (2018湘西州)根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．

第17题图
Ⅲ. 透镜与平面镜结合作图
18. (2019自贡)有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示．请在图中画出：
①凸透镜的焦点F；②点光源S的位置；③光线a经过凸透镜后的折射光线．
第18题图
Ⅳ. 透镜与折射结合作图
19. (2019毕节)如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)．
第19题图
命题点6 探究凸透镜成像的规律
20. (2019南京)(4分)用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑(未画出)．
第20题图
(1)图乙中烛焰在光屏上恰好成一清晰的像(未画出)，则该像是倒立、________的实像．
(2)若在图乙中将凸透镜移到55 cm刻度线处，则将光屏移动到________ cm刻度线处，可以再次看到清晰的像．
(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向________(选填“左”或“右”，下同)移动才能再次看到清晰的像．
(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向________移动，“烛焰尖部”又会变清晰．
分类集训3 透镜及其应用
命题点分类集训
1. C 【解析】当凸透镜成放大的实像时，满足的条件是f8 cm.综合可知，该凸透镜的焦距可能是10 cm，C正确．
2. B 【解析】根据凸透镜成像规律可知：物体到凸透镜的距离在一倍焦距和二倍焦距之间时，在光屏上能成倒立、放大的实像，B正确．故选B.
3. D 【解析】当蜡烛在光屏上成一个清晰缩小的像时，物距u＞2f，而像距f4. B 【解析】 凸透镜对着太阳光时，15 cm处得到最小、最亮的光斑，说明焦距f＝15 cm，图中u＝40 cm>2f，像距应该在1倍焦距和2倍焦距之间，即在15 cm到30 cm之间，而现在光屏离凸透镜35 cm，因此光屏上观察不到清晰的像，A错误；近视眼要用凹透镜来矫正，因此在凸透镜左侧放一个凹透镜可以模拟近视眼的矫正，B正确；蜡烛移到30 cm刻度处．此时u＝20 cm, f 5. A 【解析】凸透镜的焦距是15cm，把点燃的蜡烛放在距凸透镜40 cm处时，此时u＞2f，成倒立缩小的实像，2f＞v＞f；当移到20 cm处时，2f＞u＞f，成倒立、放大的实像，v＞2f.综上分析可得，像和像距的变化情况是像变大，像距变大．故选A.
6. ABC 【解析】蜡烛在焦点内，成放大的虚像，从焦点内某处向透镜方向移动过程中，物距减小，根据“成虚像时，物近像近像变小”规律可知，像逐渐变小，A正确；当光屏上成清晰像时，拿开光屏，眼睛在光屏的位置附近仍能看到像，B正确；将蜡烛放在10 cm处，u＝30 cm，u＞2f，移动光屏，光屏上得到一个倒立缩小的清晰实像，C正确；当光屏上成清晰像时，在贴近凸透镜左侧的位置放远视镜片，由于远视镜是凸透镜制成的，而凸透镜对光有会聚作用，所以应向左移动光屏，光屏上才能得到清晰的像，D错误．故选ABC.
7. 凸透 靠近 【解析】“黑白颠倒”其实是凸透镜成倒立实像，此时物体处于凸透镜一倍焦距之外，当物体在凸透镜一倍焦距以内时成正立虚像，即“黑白颠倒”现象重新颠倒回来，所以应将白纸靠近矿泉水瓶．
8. 照相机 远离 【解析】由题意知，光屏上得到一个倒立、缩小的实像，这与照相机成像原理相同，所以此时的成像特点可应用于照相机；根据凸透镜成实像时的规律“物近像远像变大”，当蜡烛向凸透镜方向移动10 cm时，此时物距变小，像距变大，故应将光屏远离凸透镜．
9. C 【解析】摄像头是凸透镜，光经过摄像头成像利用的是光的折射，A错误；光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，B错误；当u>2f时，成倒立缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，C正确，D错误．故选C.
10. C 11. 凸 u>2f 12. A
13. A 【解析】水中倒影是平面镜成像，属于光的反射，不是光从水中射入空气中，A错误，符合题意；近视眼对光线的会聚能力较强，像成在视网膜的前方，B正确，不符合题意；放大镜是凸透镜，看远处的物体，成的是倒立、缩小的实像，C正确，不符合题意；手指组成的取景框，是利用光的直线传播，手指和手是不透明物体，可以挡住来自取景框外的物体的光进入人眼，所以利用的是光的直线传播原理，D正确，不符合题意．故选A.
14. 如答图所示
第14题答图
15. 如答图所示
第15题答图
16. 如答图所示
第16题答图
17. 如答图所示
第17题答图
18. 如答图所示
第18题答图
19. 如答图所示
第19题答图
【解析】平行于主光轴的入射光经过凸透镜折射后，折射光过焦点，由此可以确定该条折射光线对应的入射光线．过水面入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的右侧作出折射光线，如答图所示．
20. (1)放大 (2)75 (3)右 (4)左
【解析】(1)在光屏上能够成像，所以像为实像，根据凸透镜成实像规律可知，当像距大于物距，光屏上成倒立、放大的实像；(2)由甲图可知，凸透镜的焦距为10 cm，图乙中凸透镜移到55 cm处时，此时u＝20 cm＝2 f，则v＝20 cm，光屏上成倒立、等大的实像，因此光屏要移到75 cm处；(3)近视眼镜片是凹透镜，凹透镜发散光线，使像远离凸透镜，因此光屏应该向右移动；(4)用吸管对A点垂直纸面吹气，流速大的地方压强小，所以烛焰尖部左偏，凸透镜成实像时，物距越大，像距越小，因此要看到清晰的“烛焰尖部”的像，光屏应向左移动．
