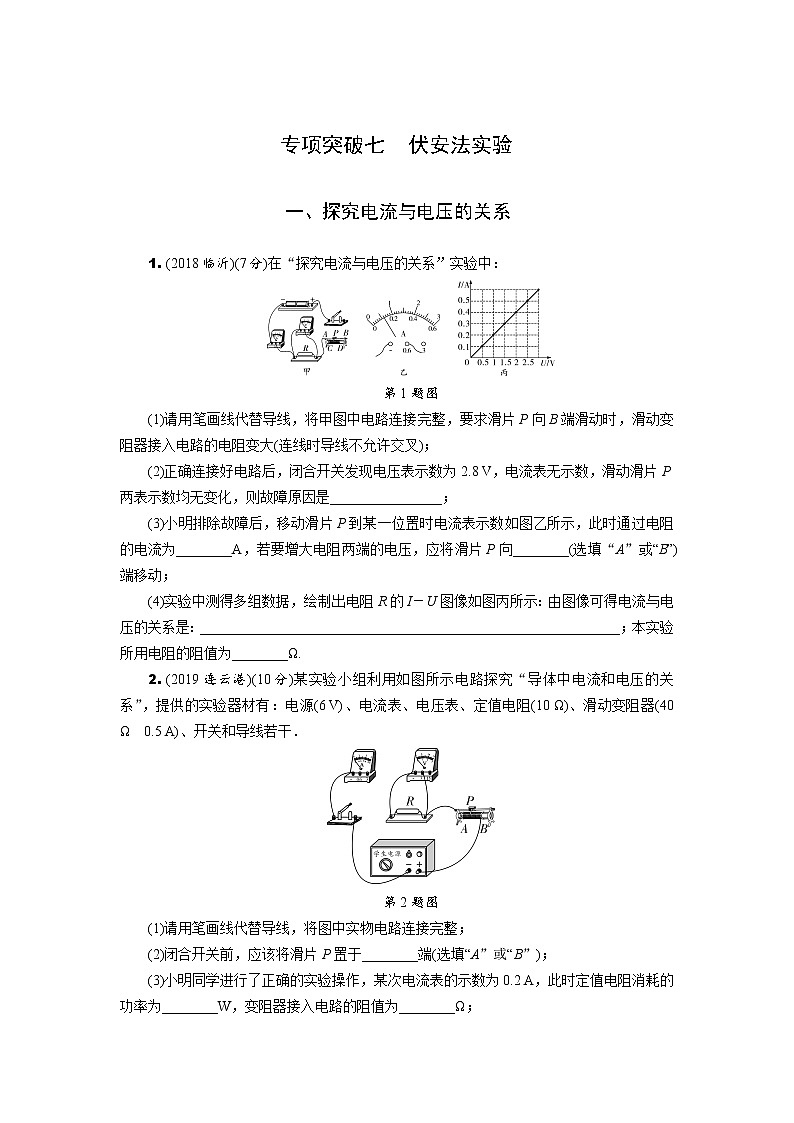

专项突破七 伏安法实验
一、探究电流与电压的关系
1. (2018临沂)(7分)在“探究电流与电压的关系”实验中：
第1题图
(1)请用笔画线代替导线，将甲图中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大(连线时导线不允许交叉)；
(2)正确连接好电路后，闭合开关发现电压表示数为2.8 V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是________________；
(3)小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为________A，若要增大电阻两端的电压，应将滑片P向________(选填“A”或“B”)端移动；
(4)实验中测得多组数据，绘制出电阻R的I－U图像如图丙所示：由图像可得电流与电压的关系是：____________________________________________________________；本实验所用电阻的阻值为________Ω.
2. (2019连云港)(10分)某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω 0.5 A)、开关和导线若干．
第2题图
(1)请用笔画线代替导线，将图中实物电路连接完整；
(2)闭合开关前，应该将滑片P置于________端(选填“A”或“B”)；
(3)小明同学进行了正确的实验操作，某次电流表的示数为0.2 A，此时定值电阻消耗的功率为________W，变阻器接入电路的阻值为________Ω；
(4)同组的小红同学想要探究“导体中电流和电阻的关系”，她又找来了两个阻值分别为5 Ω和20 Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是________V.
二、探究电流与电阻的关系

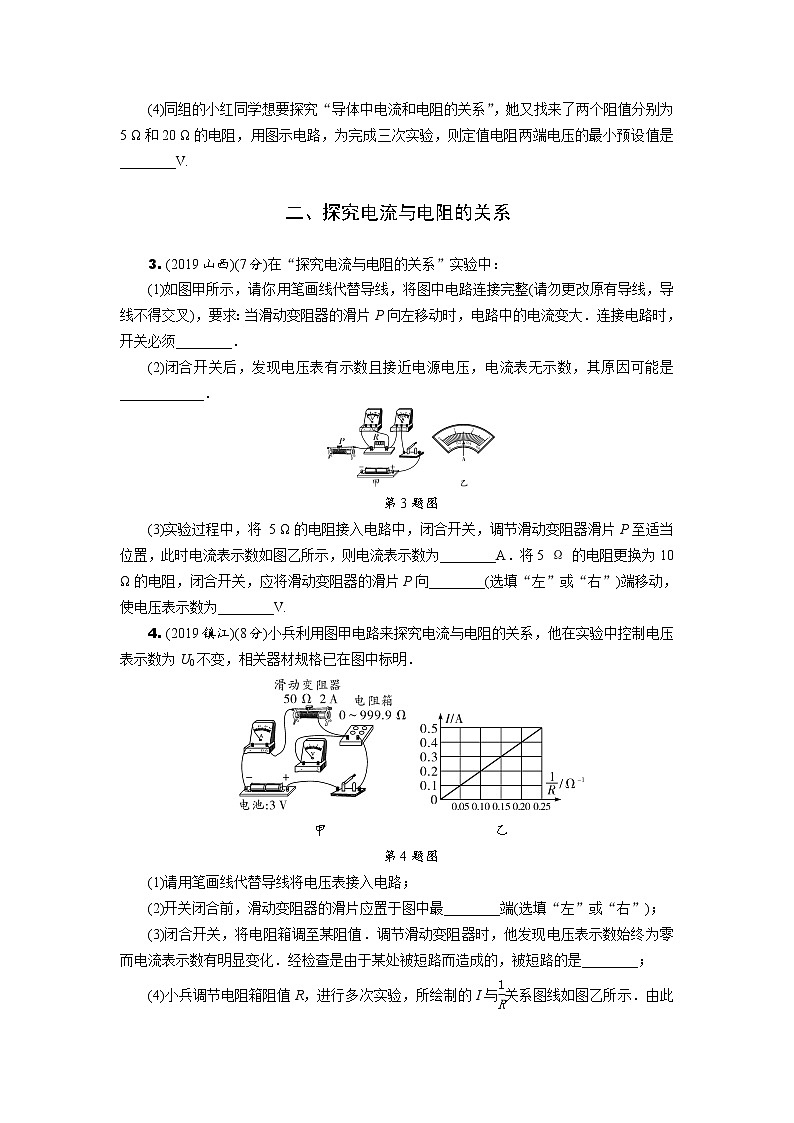

3. (2019山西)(7分)在“探究电流与电阻的关系”实验中：
(1)如图甲所示，请你用笔画线代替导线，将图中电路连接完整(请勿更改原有导线，导线不得交叉)，要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大．连接电路时，开关必须________．
(2)闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是____________．
第3题图
(3)实验过程中，将 5 Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为________A．将5 Ω 的电阻更换为10 Ω的电阻，闭合开关，应将滑动变阻器的滑片P向________(选填“左”或“右”)端移动，使电压表示数为________V.
4. (2019镇江)(8分)小兵利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明．
甲 乙
第4题图
(1)请用笔画线代替导线将电压表接入电路；
(2)开关闭合前，滑动变阻器的滑片应置于图中最________端(选填“左”或“右”)；
(3)闭合开关，将电阻箱调至某阻值．调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化．经检查是由于某处被短路而造成的，被短路的是________；
(4)小兵调节电阻箱阻值R，进行多次实验，所绘制的I与关系图线如图乙所示．由此可知U0＝________V，实验结论是：在电压一定时，________________________________；
(5)若由于电池电量不足，小兵换用4.5 V电源后继续实验，进行了如下操作：
①将电阻箱阻值先调到4 Ω进行实验，实验完成后断开开关；
②再将电阻箱阻值调至15 Ω后，闭合开关进行实验；
则由于小兵在上述操作中的一个疏漏，将会导致__________________________________；
第4题图丙
(6)小华利用图甲电路和器材也对电流与电阻的关系进行了探究．在5 Ω～25 Ω范围内，他将电阻箱阻值R调至5个不同的值分别进行了实验．则他根据实验数据描点所绘制的I与关系图线不可能是图丙中的________(选填“甲”或“乙”)，理由是___________________．
三、测量定值电阻的阻值
5. (2019兰州)(5分)某同学采用“伏安法”测量某定值电阻Rx的阻值．
第5题图
实验次数
1
2
3
电压U/V
1.5
2.0
2.5
电流I/A
0.31
0.40
电阻Rx/Ω
4.8
5.0
Rx的平均值/Ω
(1)按图甲连接电路时，应先________开关，并将滑动变阻器的滑片P移到阻值最大处．
(2)闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是___________________________________________．
(3)排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量．在第三次测量中电流表的示数如图乙所示，其示数为________A.
(4)根据三次实验数据可得，定值电阻Rx的阻值为________Ω.(结果保留一位小数)
(5)将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是__________________________．

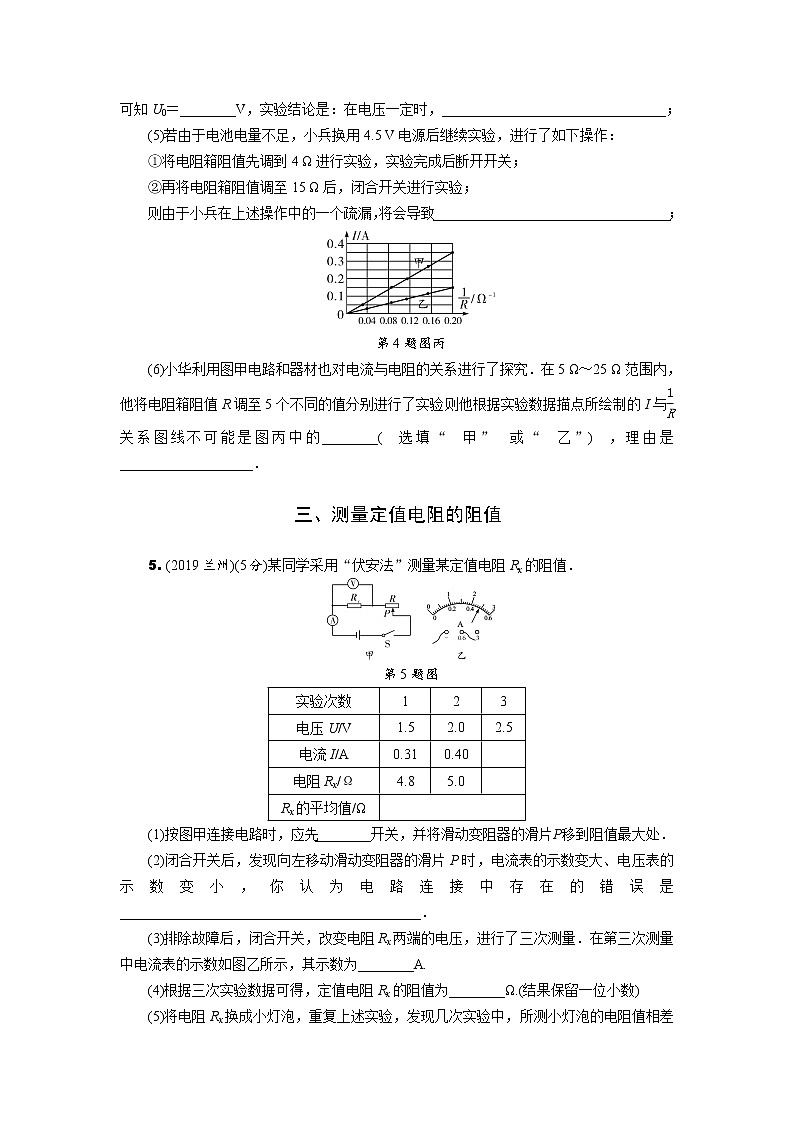

6. (2019贵港)(8分)用“伏安法”测未知电阻的阻值．
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)．
(2)连接电路前，开关必须________．电路接通前，滑动变阻器的滑片P应该移至图中________处(选填“A”或“B”)．
(3)小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx________(选填“短路”或“断路”)．
第6题图
(4)小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为________A；另一次测量电压表的指针如图丙所示，其示数为________V．小林根据几组实验数据计算出Rx的值．为了进一步减小误差，绘制了Rx的U－I图像．
第6题图丁
(5)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U－I图像．小林发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇____________________________；小林根据小宇的U－I图像也可计算出待测电阻Rx＝________Ω(实验过程中电源电压保持不变)．
7. (2019苏州)(8分)小明要测量定值电阻Rx的阻值(约十几欧)．现有器材：电源(6 V)、滑动变阻器、电流表、电压表、开关各一个，导线若干．
甲 乙
第7题图
(1)他设计并连接了如图甲所示电路．请用笔画线代替导线，将该电路连接完整；
(2)电路连好后，闭合开关前，应将滑动变阻器滑片移至最________端，闭合开关，移动滑片到某一位置，电压表示数如图乙所示，此时Rx两端的电压为________V；
(3)当小明准备读取电流表示数时，发现两电表示数突然都变为0，他用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，电压表示数仍为0；当将该导线两端分别接到c、 f接线柱上，发现电压表有示数，电流表示数仍为0；则由此可以判断故障是：________________；
(4)排除故障后继续实验，却不慎将电流表损坏，小明发现桌上有一根标有长度刻度、总长为20.0 cm、总阻值为10 Ω的均匀电阻丝，还有一根带有鳄鱼夹的导线(如图丙所示)．查阅资料了解到，均匀电阻丝阻值与长度成正比，经过思考，重新设计了如图丁所示的电路(AB为电阻丝，C为鳄鱼夹)，继续进行实验．
第7题图
①根据已知条件判断，电压表量程应选用______V；
②按照图丁所示电路连接好器材，多次实验测得数据如下表所示：
次数
1
2
3
AC长度(cm)
4.0
14.0
20.0
电压表示数(V)
0.8
2.0
2.4
求出第1次实验时电路中的电流I1＝________A；利用表中所有数据求出待测电阻Rx＝________Ω.
四、测量小灯泡的电阻
8. (2019北京)(6分)某同学测量额定电压为2.5 V的灯泡L在不同电压下的电阻．
(1)他连接了如图甲所示的实验电路，其中有一个元件与导线连接有误，这个元件是：________．
甲 乙
第8题图
(2)改正(1)中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如下表所示.
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.18
0.22
0.24
0.26
0.28
请完成下列问题．
①小灯泡L正常发光时的电阻R1＝______Ω.(结果保留一位小数)
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示．闭合开关，调节滑动变阻器，使电压表的示数为 1.8 V，则电流表的示数应为________A.
9. (2019攀枝花)(5分)某学习小组的同学为测量小灯泡在不同电压下的电阻，设计了实验电路并进行了部分连接，如图甲所示．
第9题图
(1)请将图甲中的实物电路补充完整；
(2)为了保护电路，闭合开关S前，应将滑片P移到滑动变阻器的________(选填“左”或“右”)端；
(3)闭合开关S，该小灯泡正常发光，调节滑动变阻器，让电压逐次降低，测量的数据如下表：
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不很亮
不亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.24
0.21
0.19
0.16
0.05
计算的电
阻R/Ω
8.9
7.1
6.2
4.7
3.1
2.0
当电压表的示数为2.1 V时，电流表的示数如图乙所示为________A，此时小灯泡的电阻为________Ω；
(4)分析表中数据，可以发现小灯泡的电阻随电压的减小而________．
五、特殊方法测电阻
10. (2019安徽)(8分)图甲为伏安法测电阻的实验电路图．
(1)闭合开关前，滑动变阻器的滑片P应置于________(选填“a”或“b”)端；
(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小．产生该现象的原因可能是：______________________________；
(3)电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为________V，该电阻的阻值为________Ω.
第10题图
11. (2019益阳)(8分)测量电阻Rx的电路如图甲所示，电源电压恒定，R0为定值电阻，部分实验步骤如下：
第11题图
(1)开关闭合前，滑动变阻器R的滑片P应该移到________(选填“A”或“B”)端；
(2)连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表的示数如图乙所示，读数为________A.
(3)若测得电流表的示数为I1，电流表的示数为I2，则Rx＝______________(用题中字母表示)；
(4)多次移动滑动变阻器的滑片P，记录每次实验中电流表、的示数，得到了如图丙所示的I1－I2图像．若R0＝20 Ω，由图像求得被测电阻的阻值Rx＝________________Ω.
12. (2019福建)(8分)现要测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx(约5 Ω)、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干．
甲 乙
第12题图
(1)用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小．
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变．若电路中只有一处故障，可判断该故障是______________．
(3)排除故障继续实验，某次测量，电流表的示数为0.50 A，电压表的示数如图乙，该示数为________V，则Rx＝________Ω.
(4)某同学利用电源(电压未知)、电阻箱(0～999.9 Ω)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图丙．完成下列实验步骤：
第12题图丙
①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；
②________________________________________________________________________；
③________________________________________________________________________；
④电阻Rx＝________．(用测得量的符号表示)
六、测量小灯泡的电功率
13. (2019重庆A卷)(8分)在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等．
第13题图
(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)；
(2)连接电路时，开关S必须__________，滑动变阻器的滑片P应调到最__________阻值处；
(3)正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡________(其它部分均完好)；
(4)故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为U1＝________V，再读出电流表的示数I1，由此算出此时灯泡电功率P1＝________(用字母表示)；
(5)小杨同学继续移动滑片P，将两电表对应的示数记录到下表中.
实验序号
1
2
3
4
5
电压表示数/V
U1
1.0
1.5
2.0
2.5
电流表示数/A
I1
0.14
0.18
0.20
0.24
则灯泡的额定功率为________W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而________．
14. (2019盐城)(8分)小华做“测量小灯泡的功率”的实验，并探究小灯泡亮度与功率的关系．电源电压为4 V，保持不变．小灯泡额定电压为2.5 V，滑动变阻器标有“20Ω 1 A”字样．
(1)图甲所示是小华正准备接入最后一根导线(图中虚线所示)时的实验电路．请指出图中在器材操作上存在的不妥之处：___________________________________________________.
(2)下表是记录与处理实验数据的表格(部分)．表中A和B处内容是__________________和__________________．
第14题图
小灯泡
的规格
电压表的
示数U/V
电流表的
示数I/A
A
B
U额＝2.5 V
1.0
0.1
/
/
(3)实验中测出小灯泡在U＝2.0 V时的功率后，要测量其额定功率，滑动变阻器的滑片应向________移动；当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为________W.
(4)小明认为(2)中表格内数据不是真实的．你________(选填“同意”或“不同意”)小明的观点，写出你判断的依据．答：_____________________________________．
15. (2019遂宁)(11分)在“测量小灯泡的电功率”实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5 V的小灯泡、滑动变阻器、开关、导线若干，部分实物电路如图甲所示．
第15题图
(1)请用笔画线代替导线，将图甲中的实物电路连接完整(要求：滑片P向右移动时小灯泡变亮)．
(2)连接好电路，闭合开关，发现小灯泡很亮，电压表示数为3 V．断开开关，经检查，各元件完好，电路连接正确，则实验中操作错误之处是______________________________．
(3)改正错误后进行实验，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示；若要测量小灯泡的额定功率，滑动变阻器的滑片P应向________(选填“A”或“B”)端移动．
(4)图丙是由实验数据描出的小灯泡的I－U图像，则小灯泡额定功率是________W.
(5)根据小灯泡的I－U图像计算出不同电压下灯丝电阻值不同，原因是灯丝电阻随________的变化而变化．
(6)若用第(3)小问中所测得数据算出灯泡的电阻RL，再根据P＝计算灯泡的额定功率，按此方案算出灯泡的额定功率比真实值________(选填“偏大”或“偏小”)．
16. (2019江西) (7分)实验：测量小灯泡的电功率
实验中选择的小灯泡的额定电压为2.5 V.
【实验步骤】
(1)请你用笔画线代替导线，把图中的电路连接完整(导线不准交叉)，并要求滑动变阻器的滑片向左移动时，小灯泡会变亮；
第16题图
(2)正确连接电路后，闭合开关，电流表指针不动，但用手按住开关，发现电流表指针摆动，出现这种现象的原因是________________；
(3)查明原因，排除故障，正确操作，得到下表所示数据，请将表中内容补充完整：
实验序号
电压U/V
电流I/A
电功率P/W
灯泡亮度
1
2.0
0.28
0.56
发光暗淡
2
2.5
0.32
0.80
3
3.0
0.36
1.08
发光强烈
由表中数据可知，该灯的额定电功率为______W；
(4)利用上述电路，用定值电阻替换小灯泡，测量该定值电阻的阻值．请在方框中设计一个记录数据的表格．
七、特殊方法测量小灯泡的电功率
17. (2019眉山)(6分)测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5 V)、电源(电压恒为 6 V)、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、滑动变阻器、开关各一只，导线若干．
第17题图
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是________．
A. 检查灯泡是否断路
B. 检查灯泡是否短路
C. 检查开关接触是否良好
D. 移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为________A，小灯泡的额定功率为________W，小灯泡正常发光的电阻为________Ω.
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率．电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路．
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光．
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额．
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2.
⑤小灯泡额定功率的表达式为P额＝________(用I额、I1、I2、R表示)．
18. (2019盘锦)(8分)小明用图甲所示的电路测量额定电压为2.5 V的小灯泡的额定功率．
(1)用笔画线代替导线，帮小明把图甲电路连接完整．要求滑动变阻器的滑片向左滑动时灯泡变亮．
(2)正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约为电源电压，则故障原因可能是________．
(3)故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5 V．此时电流表的示数如图乙所示，则通过小灯泡的电流是________A．小灯泡的额定功率是________W.
第18题图
(4)完成实验后，小明又设计了如图丙所示的电路图，只用电压表就测量出额定电压为U额的小灯泡的额定功率．已知电源电压恒为U，定值电阻的阻值为R0.请将实验步骤补充完整．
①__________________(填三个开关闭合与断开情况)，调节滑动变阻器的滑片，使电压表示数为________，小灯泡正常发光．
②保持滑动变阻器滑片位置不动，__________________(填三个开关闭合与断开情况)，记录电压表示数为U滑．
③小灯泡额定功率的表达式P额＝__________________(用已知量和所测物理量符号表示)．
19. (2019黄冈)(4分)在用伏安法测量标有“2.5 V”灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好．
第19题图
(1)小明用已有的器材，5 Ω的电阻R0和另一块电压表，设计了如图所示电路图．其中虚线框内的元件组合体相当于________．
(2)小明进行了如下实验，请补充完整．
①连接好电路，将滑动变阻器连入电路的阻值调到________．
②合上开关，移动滑片，使灯泡两端电压为________V.
③再读出R0两端的电压为1.5 V.
(3)若实验操作正确，则灯泡的额定功率为________W.
八、综合类伏安法实验
20. (2019北部湾经济区)(7分)小明用图甲的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5 V.
(1)连接电路时，开关应________．
(2)请在图甲中用笔画线代替导线，完成剩余部分的电路连接(要求：滑片向左移动时，灯变亮)．
甲 乙
第20题图
(3)正确完成电路连接后，闭合开关时，电流表没有示数、小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡________(选填“短路”或“断路”)．
(4)排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，此时电路中的电流为______A，小灯泡的电阻为________Ω.
(5)小明还设计了如图丙所示的电路，测出了另一个小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额，请将以下实验步骤补充完整；
第20题图丙
①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额．
②接着____________________________________．
③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2.
④写出小灯泡额定功率的表达式：P＝________．(用R0、I额、I1、I2表示)
21. (2019抚顺)(12分)在探究“电流与电阻的关系”实验中，小硕选用如下器材：电压恒为5 V的电源、阻值为5 Ω、10 Ω、20 Ω的定值电阻、规格为“30Ω 1 A”的滑动变阻器、电流表、电压表、开关、导线．
第21题图
(1)如图甲所示为小硕连接的实验电路，闭合开关前发现电路中有一根导线连接错误，请在连接错误的导线上画“×”，并用笔画线代替导线将电路连接正确．
(2)改正错误后，用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动．小硕分析可能是定值电阻发生了________故障．
(3)排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，其示数为________V．断开开关，保持滑动变阻器滑片位置不动，将5 Ω电阻换成10 Ω电阻，闭合开关，应将滑片向________(选填“左”或“右”)移动，使电压表示数与第一次实验示数相同，此时电流表示数应为________A.
(4)在探究过程中，小硕发现，为了保持定值电阻两端电压不变，只要滑动变阻器连入电路阻值与电路中定值电阻阻值之比为________即可．
(5)多次实验后，根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成________．
(6)小硕利用如图丙所示电路测量额定电流为0.2 A小灯泡的额定功率，已知定值电阻R0的阻值为10 Ω，电源电压未知且大于小灯泡的额定电压．
①开关S1接b，S2接d，电流表示数为0.6 A，则电源电压为________V.
②开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为______A，此时小灯泡正常发光．
③开关S1接b，S2接c，使滑动变阻器的滑片________(选填“移到上端”“保持不动”或“移到下端”)，电流表示数为0.3 A.
④小灯泡额定功率P额＝________W.
22. (2019桂林)(9分)小飞在做“探究电流与电压、电阻的关系”实验时，准备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻(5 Ω，10Ω，15Ω，20Ω)、开关、导线若干．
第22题图
(1)在按电路图甲连接实物时，开关必须处于________状态；在实物图中，滑动变阻器的滑片要移到________(选填“最右端”或“最左端”)．
(2)图乙是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数________，电压表的示数________．(均选填“变大”“变小”或“不变”)
(3)小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确．
(4)问题解决后，他们接入10 Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：____________________________________.
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
(5)接下来他们分别接入其他电阻再次对电流与电阻关系进行探究，并作出了如图丙所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U＝________V.
第22题图丙
专项突破七 伏安法实验
1. (1)如答图所示 (2)定值电阻断路 (3)0.12 A (4)电阻一定时，通过导体的电流与其两端的电压成正比 5
第1题答图
【解析】(1)滑片P向B端滑动时，滑动变阻器接入电路的电阻变大即远离下接线柱，故应接C接线柱；(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8 V，接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻发生断路，此时电压表串联在电路中测电源电压；(3)题图中电流表的量程为0～0.6 A，分度值为0.02 A，示数为 0.12 A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，滑片P向A端移动；(4)据题中图像可得出“电流与电压关系”的结论是电阻一定时，通过导体的电流与其两端的电压成正比．由图像知，当电压为0.5 V时电流为0.1 A，则R1＝＝＝5 Ω，当电压为1 V时电流为0.2 A，则R2＝＝＝5 Ω，当电压为1.5 V时电流为0.3 A，则R3＝＝＝5 Ω，当电压为2 V时电流为0.4 A，则R4＝＝＝5 Ω，当电压为2.5 V时电流为0.5 A，则R5＝＝＝5 Ω，所以R＝＝＝5 Ω.
2. (1)如答图所示 (2)A (3)0.4 20 (4)2
第2题答图
【解析】(1)由题图可知，电表选0～3 V量程，当R两端电压达到3 V时，电路中的电流达到最大，则Imax＝＝0.3 A，将R的左接线柱接电流表的“0.6”接线柱即可；(2)闭合开关前，滑片P应置于连入电路的最大阻值处A端；(3)定值电阻消耗的功率P＝UI＝I2R＝(0.2 A)2×10 Ω＝0.4 W；滑动变阻器接入电路的阻值：RP＝＝＝20 Ω；(4)要探究电流与电阻的关系，需保持电压不变；当接入20 Ω的电阻，滑片P位于A端时，定值电阻两端的电压最小，即Umin＝Rmax＝×20 Ω＝2 V.
3. (1)如答图所示 断开 (2)电阻R处断路 (3)0.3 右 1.5
第3题答图
【解析】(1)当滑动变阻器的滑片P向左移动时，电路中的电流变大，即滑片P向左移动时滑动变阻器接入电路的阻值变小，根据“一上一下”的接线原则，故滑动变阻器应接左下接线柱，具体如答图所示；连接电路时，为保护电路安全，开关必须断开；(2)闭合开关后发现电压表有示数且接近电源电压，说明电压表与电源两端接通，电流表无示数，说明电路中出现断路，综上可知其原因可能是电阻R发生断路；(3)由题图甲知，电流表选的量程是 0～0.6 A，其分度值为0.02 A，故电流表的示数为0.3 A；将5 Ω的电阻换成10 Ω的电阻，根据串联电路分压原理可知，定值电阻两端的电压也随着变大，为了控制定值电阻两端的电压不变，应增大滑动变阻器接入电路中的阻值，即将滑动变阻器的滑片向右端移动，当R＝5 Ω时，电路中的电流I＝0.3 A，则定值电阻两端的电压U＝IR＝0.3 A×5 Ω＝1.5 V，因此应使电压表示数为 1.5 V 不变．
4. (1)如答图所示 (2)左 (3)电阻箱 (4)2 通过导体的电流与电阻的倒数成正比 (5)电压表烧坏 (6)乙 当电阻箱阻值为25 Ω时，滑动变阻器最大阻值不能满足图线乙所需控制不变的电压0.75 V
第4题答图
【解析】(1)电压表应与电阻箱并联，如答图所示；(2)开关闭合前，滑动变阻器的滑片置于阻值最大处，即最左端；(3)若调节滑动变阻器时，电压表示数始终为零，电流表示数有明显变化，则说明电阻箱短路；(4)由题中图像可知，U0＝IR＝0.2 A× Ω＝2 V，实验结论是：在电压一定时，通过导体的电流与电阻的倒数成正比，也可叙述为，在电压一定时，通过导体的电流与电阻成反比；(5)换用4.5 V电源后，将电阻箱的阻值调至4 Ω时，I1＝＝＝0.5 A，滑动变阻器的阻值为R滑＝＝＝5 Ω，在没有调节滑动变阻器的情况下，将电阻箱阻值调至15 Ω，此时电路中的电流I2＝＝＝0.225 A，则此时电阻箱两端的电压U0′＝I2R2＝0.225 A×15 Ω＝3.375 V，超出了电压表量程，容易损坏电压表；(6)使用题图电路时，电源电压为3 V，对图线乙，当电阻R1为5 Ω时，＝0.2，对应电流I1＝0.15 A，则电阻箱两端电压U1＝I1R1＝0.15 A×5 Ω＝0.75 V；当电阻R取R2＝25 Ω时，为保持电压U1不变，此时电流I2＝＝＝0.03 A，滑动变阻器的电阻RP＝－R2＝－25 Ω＝75 Ω，而滑动变阻器最大值为50 Ω，所以图线乙不可能是用题图实验器材测量的．
5. (1)断开 (2)电压表并联在了滑动变阻器的两端 (3)0.48 (4)5.0 (5)小灯泡灯丝电阻受温度影响
【解析】(1)连接电路时，开关应处于断开状态，闭合开关前，滑动变阻器的滑片应移到阻值最大处即最右端的位置；(2)连接好电路，闭合开关，向左移动滑动变阻器的滑片，滑动变阻器接入电路中的电阻变小，电路总电阻变小，电路中电流变大，即电流表的示数变大，但电压表的示数变小，说明把电压表并联在了滑动变阻器的两端；(3)题图中电流表选用小量程，分度值为0.02 A，其示数是0.48 A；(4)由欧姆定律知，第三次实验测得定值电阻的阻值约为R3＝＝≈5.2 Ω，则定值电阻阻值Rx＝＝＝5.0 Ω；(5)将定值电阻换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是小灯泡灯丝电阻受温度影响．
6. (1)如答图所示 (2)断开 B (3)断路 (4)0.28 2.6 (5)电压表接在了滑动变阻器两端 10
第6题答图
【解析】(1)由题图甲可知，要求滑动变阻器的滑片P向右移动时电流表示数变小，即滑动变阻器接入电路的阻值变大，故滑动变阻器接在A接线柱上，如答图所示；(2)连接电路时为了保证电路元件的安全，连接电路前开关必须要断开；电路接通前，为了防止电路中电流过大烧坏电路元件，故应将滑动变阻器的滑片移至阻值最大处，即B端；(3)闭合开关后，发现电流表示数为零，说明电路某处发生了断路，电压表有示数，说明电压表接通电源两极，所以是与电压表并联的待测电阻Rx断路；(4)题图乙电流表接入的量程是0～0.6 A，分度值是0.02 A，故电流表的示数是0.28 A；题图丙的电压表接入的量程是0～3 V，分度值是0.1 V，故电压表的示数是2.6 V；(5)题图丁所示的U－I图像中，随着电流的增大，电压减小，原因是电压表接在了滑动变阻器两端，测量滑动变阻器两端的电压．在图像中取两个特殊点(2 V，0.1 A)、(1 V，0.2 A)，由于Rx阻值不变、电源电压不变，故有＝，解得U＝3 V，即Rx＝＝＝10 Ω.
7. (1)如答图所示 (2)左 1.2 (3)c、d间断路 (4)①0～3 ② 0.4 14
第7题答图
【解析】 (1)连接电路时，滑动变阻器要串联在电路中，连线“一上一下”，如答图所示；(2)电路连接好后，为了电路安全，闭合开关前，滑动变阻器的滑片要处于阻值最大处，即滑片移至最左端；电压表选的是0～3 V的量程，分度值是0.1 V，所以电压表的读数为 1.2 V；(3)两个电表示数为0，有可能是电路出现断路，用导线接在a、d之间，电流表有示数，说明电源、开关、变阻器、电流表是连通的，用导线接在c、f之间，电压表有示数，说明电压表和电源连通，因此故障是c、d之间断路；(4)①根据条件，Rx >R最大，根据串联电路的电压分配和电阻成正比，且电源电压为6 V，则电阻丝连入最长时的电压一定小于3 V，所以电压表要选0～3 V的量程；②第1次实验中，电阻丝的电阻R1＝×10 Ω＝2 Ω，电路中的电流I1＝＝＝0.4 A；Rx的电阻Rx1＝＝＝13 Ω，同理第二次测得的Rx2的电阻为14 Ω，第三次测得的Rx3的电阻为 15 Ω，所以Rx＝＝＝14 Ω.
8．(1)滑动变阻器 (2)① 8.9 ② 0.18
【解析】(1)由题中实物电路图可知，滑动变阻器应按照“一上一下”来接入电路，故滑动变阻器与导线连接有误；(2)①改正错误后，闭合开关，移动滑片，当小灯泡两端的电压为2.5 V时，小灯泡正常发光，由表格中数据知，此时通过小灯泡的电流为0.28 A，所以此时小灯泡的电阻为RL＝＝≈8.9 Ω；②若将两个规格相同的小灯泡串联接在电路中时，电压表测两灯泡的总电压，U＝1.8 V，根据串联电路的分压原理可得，每个小灯泡两端的电压UL1＝UL2＝＝0.9 V，由表格中数据知，此时通过小灯泡的电流为0.18 A，即电流表的示数为0.18 A.
9. (1)如答图所示 (2)右 (3) 0.26 8.1 (4)减小
第9题答图
【解析】(1)连接实物图时，电流表串联在电路中，电压表并联在小灯泡两端，滑动变阻器接线一上一下，为了测量准确，两表都用小量程；(2)为了保障元件安全，闭合开关前要把滑动变阻器的滑片滑至阻值最大端，即离下面接线柱最远的右端；(3)图示电流表选用小量程，每大格是0.2 A、每小格是0.02 A，示数是0.2 A＋0.02 A×3＝0.26 A；所以这时小灯泡的电阻R＝＝≈8.1 Ω；(4)由表中数据可得，当电压减小时，小灯泡的电阻也减小，这是因为电压减小，小灯泡的电功率减小，导致其温度降低，电阻随之减小．
10. (1)a (2)电流表选量程选大了(其他合理答案均可) (3) 2.4(2.40) 10
【解析】(1)闭合开关前，滑片应移到最大阻值处，即a端；(2)电路连接正确，试触时发现电流表指针偏转较小，原因可能是滑动变阻器接入电路阻值过大或电流表选择大量程，移动滑片指针偏转依然较小，其原因可能是电流表选择了大量程；(3)由题图甲知电压表测量电阻两端电压，电流表测量电路电流，由题图乙知电压表的示数为2.4 V，电流表的示数为0.24 A，由欧姆定律得电阻的阻值R＝＝＝10 Ω.
11. (1)B (2)0.34 (3) (4)10
【解析】(1)滑动变阻器的滑片应该在最大阻值处，故填B；(2)每一小格为0.02 A，故填0.34；(3)Rx与R0并联，两端电压相等，由RxI1＝R0(I2－I1)得，Rx＝；(4)由题图丙得I1＝0.4 A，I2＝0.6 A，将数据代入Rx＝，解得Rx＝10 Ω.
12. (1)如答图所示 (2)Rx断路(或Rx未接入电路) (3)2.6(或2.60) 5.2 (4)②闭合S1，标记电流表指针所指的位置 ③断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0 ④R0
第12题答图
【解析】(1)由图可知，电源由两节干电池串联组成，电源电压为3 V，通过Rx的最大电流为Ix＝＝＝0.6 A，所以电流表选用0～0.6 A量程，电流表、滑动变阻器及电阻Rx组成串联电路，滑动变阻器遵循“一上一下”的接线原则，滑动变阻器上端已接D，那么下端只能选择接线柱A或B接入电路，因为要求滑片P向D移动时接入电路中的电阻变小，所以只能选择B接线柱接入电路，如答图所示；(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变，则可能是Rx断路；(3)由图可知，电压表选用的是0～3 V量程，分度值为0.1 V，电压表的示数为2.6 V，Rx的电阻为Rx＝＝＝5.2 Ω；(4)由题图丙可知，R与Rx并联，电流表测干路电流，由于电源电压未知且电流表刻度盘示数模糊不清，不能通过计算得出电阻Rx的阻值，但是可以通过等效替代法得到Rx的阻值，先让Rx接入电路，标记电流表指针的位置，再将R接入电路，调节R的阻值使电流表指针指在标记处，此时两电阻阻值相等，即可得出Rx的阻值．
13. (1)如答图所示 (2)断开 大 (3)短路 (4)0.7 U1I1 (5)0.6 变大
第13题答图
【解析】(1)根据题目要求“向右移动滑动变阻器滑片时，电路中的电流变小”，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻变大，即滑动变阻器接入电路的是左段电阻丝，根据“一上一下”的原则，应将滑动变阻器的左下接线柱与灯泡的右接线柱连接，如答图所示；(2)为了保护电路，连接电路时，开关必须断开，滑动变阻器的滑片应调到最大阻值处；(3)电流表有示数，说明电路是通路，电压表无示数，则说明灯泡发生了短路；(4)由题图丙可知，该电压表所选的量程为0～3 V，分度值为0.1 V，故其读数为0.7 V，由P＝UI可得 P1＝U1I1；(5)已知灯泡的额定电压为2.5 V，则由第5组实验数据可以算出灯泡的额定功率P＝UI＝2.5 V×0.24 A＝0.6 W．由表中数据可以看出，随着灯泡两端的电压增大，通过灯泡的电流增大，由P＝UI可知，灯泡的电功率增大，则灯泡的温度升高；利用R＝可以计算出第2～5组灯泡的电阻数据分别为7.14 Ω、8.33 Ω、10 Ω、10.42 Ω，由此可知，灯丝的电阻随温度的升高而变大．
14. (1)开关未断开 (2)小灯泡的功率P/W 小灯泡的发光情况 (3)右 0.8 (4)同意 滑动变阻器的最大阻值为20 Ω，此组数据中滑动变阻器接入电路的阻值为30 Ω，超过滑动变阻器的最大阻值
【解析】(1)连接电路时，开关要断开，滑动变阻器要调到阻值最大处，这样是为了电路安全；(2)因为要测量小灯泡的功率并且探究小灯泡的亮度与功率的关系，所以表格后面两栏应该是：小灯泡的功率和小灯泡的发光情况；(3)小灯泡的实际电压为2.0 V，而小灯泡的额定电压为2.5 V，因此要增大小灯泡两端的电压，就要增大电流，减小滑动变阻器连入电路中的电阻，应将滑片P向右移动；电流表选的是0～0.6 A的量程，分度值为0.02 A，读数为0.32 A，小灯泡的额定功率为P＝UI＝2.5 V×0.32 A＝0.8 W；(4)当小灯泡的电压为1.0 V时，滑动变阻器的电压为UP＝U－U灯＝4 V－1.0 V＝3 V，此时滑动变阻器连入电路中的电阻为RP＝＝＝30 Ω，而滑动变阻器的最大阻值为20 Ω，因此表格内数据是不真实的．
15. (1)如答图所示 (2)滑动变阻器的滑片P在最右端 (3)B (4)0.625 (5)温度 (6)偏大
第15题答图
【解析】(1)由于滑动变阻器滑片P向右滑动时小灯泡变亮，说明电流增大，所以滑动变阻器连入电路的阻值减小，应将变阻器右下端的B接线柱与小灯泡串联起来，如答图所示；(2)由于闭合开关后，小灯泡很亮，电压表的示数为3 V(电源为两节干电池U0＝3 V)，说明滑动变阻器的滑片在阻值最小端；(3)由题图乙看出电压表的示数为2 V，小于小灯泡的额定电压2.5 V，根据串联电路电压的规律，应减小变阻器两端的电压，由分压原理，应减小变阻器连入电路中的电阻，故滑片向B端移动，直到电压表示数为额定电压2.5 V；(4)根据图丙所示小灯泡的I－U图像，小灯泡的电压为2.5 V时，小灯泡的电流为0.25 A，则小灯泡的额定功率P＝UI＝2.5 V×0.25 A＝0.625 W；(5)小灯泡在不同电压下发光时，灯丝的温度不同，灯丝的电阻受温度影响较大；(6)由题图丙可以看出，增大相同的电压，电流变化越来越小，说明小灯泡灯丝阻值随温度的增大而增大，因此两端电压为2 V时灯丝的电阻小于正常发光时的电阻，根据P ＝计算出小灯泡的额定功率比真实值偏大．
16. (1)如答图所示 (2)开关接触不良 (3)正常发光 0.80 (4)如表所示
第16题答图
实验序号
电压U/V
电流I/A
电阻R/Ω
电阻的平
均值R/Ω
1
2
3
【解析】(1)由题图中电压表的接法判断出小灯泡的左接线柱是电流流入的接线柱，由表可知，此实验中电流值均小于0.6 A，故电流表选0～0.6 A量程，因为电流表接入电路时要按照“正进负出”的原则，所以应将电流表0.6 A接线柱与开关右接线柱相连，要求滑动变阻器滑片向左移动时，小灯泡变亮，则滑动变阻器滑片向左移动时接入电路中的电阻变小，即滑动变阻器接入电路中的电阻丝的长度变短，所以应选择滑动变阻器左下接线柱与电源负极相连，具体如答图所示；(2)闭合开关，电流表无示数，但用手按住开关，电流表指针偏转，说明开关有问题，按住开关是让开关闸刀接触良好，因此原因是开关接触不良；(3)小灯泡的额定电压是2.5 V，在此电压下灯泡正常工作，由表格可得该灯的额定电功率为0.80 W；(4)为了测量定值电阻阻值，必须先测量电阻两端电压、通过电阻的电流，再计算电阻的阻值，且要记录和计算的物理量必须带单位，为了减小误差，要多次测量求取平均值，所以表格中实验次数至少应为3次．
17. (1)如答图所示 (2)D (3)0.3 0.75 或8.33 (4)I
第17题答图
【解析】(1)电压表应并联在小灯泡两端，可实际上串联在电路中，错误之处及改正，如答图所示；(2)电流表、电压表均有示数，说明电路不存在断路和短路，小灯泡不发光，可能是电路电流太小，电路总电阻太大，接下来的操作是：移动滑动变阻器的滑片，观察小灯泡是否发光，故选D；(3)电流表选用小量程，分度值为0.02 A，示数为0.3 A，小灯泡的额定功率P额＝U额I＝2.5 V×0.3 A＝0.75 W，小灯泡正常发光时的电阻R＝＝＝ Ω≈8.33 Ω；(4)①按电路图连接电路；②闭合开关S1，移动R1滑片，使电流表的示数为I额，灯泡正常发光，此时灯泡与R1串联；③闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，此时R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；④保持R2滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2，由串联电路特点和欧姆定律可得： U＝I1R2＝I2(R＋R2)，得R2＝； ⑤小灯泡额定功率的表达式为P额＝I额2RL＝I额2R2＝I.
18. (1)如答图所示 (2)小灯泡断路 (3)0.26 0.65
(4)①闭合S、S2，断开S1 U－U额 ②闭合S、S1，断开S2 ③
第18题答图
【解析】(1)滑动变阻器要串联在电路中，连线“一上一下”，滑片向左移动时小灯泡变亮，说明变阻器连入电路中的电阻变小，因此下端应连变阻器的左端，如答图所示；(2)电压表有示数，说明电压表和电源是连通的，电流表没有示数，可能电路出现了断路，因此可能是小灯泡断路；(3)电流表选的是0～0.6 A的量程，分度值为0.02 A，所以读数为0.26 A，小灯泡的额定功率为P＝UI＝2.5 V×0.26 A＝0.65 W；(4)①闭合S、S2，断开S1时，调节滑动变阻器使电压表的读数为U－U额，此时灯泡两端的电压为U额，灯泡正常工作；②闭合S、S1，断开S2时，此时滑动变阻器滑片位置不变，记下此时电压表的读数为U滑；③闭合S、S1，断开S2时，此时滑动变阻器和R0串联，滑动变阻器的电阻RP＝＝，灯泡的额定功率P额＝U额I额＝U额×＝.
19. (1)电流表 (2)①最大 ②2.5 (3)0.75
【解析】(1)R0阻值已知，根据电压表示数，可求得电路中电流大小，故虚线框内的组合体相当于电流表；(2)①闭合开关前，滑动变阻器的滑片应移到最大阻值处；②测量小灯泡的额定功率，应将灯泡两端电压调到2.5 V，使其正常发光；(3)由题中电路图知，R0与L串联，电路中的电流I＝＝＝0.3 A，小灯泡的额定功率P＝ULI＝2.5 V×0.3 A＝0.75 W.
20. (1)断开 (2)如答图所示 (3)断路 (4)0.3 15
(5)②只闭合开关S、S2，保持R1滑片位置不变，调节R2滑片使电流表示数仍为I额 ④
第20题答图
【解析】(1)连接电路前，为了保证电路元件安全，开关应断开；(2)在该实验中，滑动变阻器应与小灯泡串联，且滑动变阻器要按“一上一下”的方式接入电路，滑片左移，灯变亮，说明在此过程中滑动变阻器接入电路中的阻值减小，因此应将变阻器的左下接线柱与小灯泡的右接线柱相连，连接应简洁、明确、到位、不交叉，具体如答图所示；(3)正确完成电路连接后，闭合开关S，发现小灯泡不亮、电流表没有示数，说明电路某处可能存在断路，电压表接近电源电压，说明电压表与电源两端连通，因此故障可能是小灯泡断路；(4)由题图乙可知，电流表的量程为0～0.6 A，其分度值为0.02 A，指针在0.2 A后第5小格处，故电流表的读数为0.2 A＋5×0.02 A＝0.3 A，由R＝可得小灯泡正常发光时的电阻R＝＝＝15 Ω；(5)只闭合开关S、S1，滑动变阻器R1与小灯泡L串联，移动R1的滑片，使电流表示数为I额，则此时小灯泡正常发光；②只闭合开关S、S2，此时滑动变阻器R1与R2串联；保持R1滑片位置不变，调节R2滑片位置使电流表示数仍为I额，这一步目的是使R2接入的电阻等于小灯泡正常发光时的电阻RL；③再将R1的滑片调至最左端，此时只有R2接入电路中，电流表的示数为I1，则电源电压U＝I1R2①；将R1的滑片移到最右端，此时R1的全部电阻与R2串联接入电路中，电流表示数I2，则电源电压U＝I2(R2＋R0)②；利用电源电压不变，由①②解得R2＝RL＝，由电功率公式P＝I2R得小灯泡的额定功率表达式为P＝.
21. (1)如答图所示 (2)断路 (3)2 右 0.2 (4)3∶2
(5)反比 (6)① 6 ② 0.2 ③保持不动 ④ 0.8
或
第21题答图
【解析】(1)在探究电流与电阻关系的实验中，电源、开关、滑动变阻器、电流表和定值电阻应串联，电压表并联接在定值电阻两端，如答图所示；(2)电流表指针几乎未动，说明电路断路或电路中阻值过大，由于电压表示数很大，说明定值电阻断路；(3)题图乙电压表接的是小量程，分度值是0.1 V，指针指在第20个小格处，所以电压表示数为2 V；将5 Ω的电阻换成10 Ω的电阻，根据“换大调大”的原则，滑动变阻器的滑片应向右移动；此时电流表的示数I＝＝＝0.2 A；(4)定值电阻两端的电压控制为2 V，那么滑动变阻器两端的电压为5 V－2 V＝3 V，由于串联电阻正比分压，所以滑动变阻器连入电路中的电阻与定值电阻的比值等于滑动变阻器与定值电阻两端电压之比，为3∶2；(5)多次实验后，根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成反比；(6)①开关S1接b，S2接d，只有R0接入电路，电流表示数为0.6 A，则电源电压U＝IR0＝0.6 A×10 Ω＝6 V；②开关S1接a，S2接c，此时L与R串联，小灯泡的额定电流I额＝0.2 A，所以调节滑动变阻器的滑片，使电流表示数为0.2 A, 此时小灯泡正常发光；③为了测量小灯泡的额定电压，需测出②步骤中，滑动变阻器接入电路中的电阻，所以开关S1接b，S2接c，使滑动变阻器的滑片保持不动，电流表示数为0.3 A；④由③步骤可知，②③步骤滑动变阻器接入电路的电阻RP＝＝10 Ω，②步骤滑动变阻器分得的电压UP＝I额RP＝0.2 A×10 Ω＝2 V，小灯泡额定电压U额＝U－UP＝6 V－2 V＝4 V，所以小灯泡的额定功率P额＝U额I额＝4 V×0.2 A＝0.8 W.
22. (1)断开 最左端 (2)不变 不变 (3)如答图所示
(4)电阻一定时，通过导体的电流与导体两端的电压成正比
(5)1
第22题答图
专项突破七 伏安法实验
一、探究电流与电压的关系
1. (2018临沂)(7分)在“探究电流与电压的关系”实验中：
第1题图
(1)请用笔画线代替导线，将甲图中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大(连线时导线不允许交叉)；
(2)正确连接好电路后，闭合开关发现电压表示数为2.8 V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是________________；
(3)小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为________A，若要增大电阻两端的电压，应将滑片P向________(选填“A”或“B”)端移动；
(4)实验中测得多组数据，绘制出电阻R的I－U图像如图丙所示：由图像可得电流与电压的关系是：____________________________________________________________；本实验所用电阻的阻值为________Ω.
2. (2019连云港)(10分)某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω 0.5 A)、开关和导线若干．
第2题图
(1)请用笔画线代替导线，将图中实物电路连接完整；
(2)闭合开关前，应该将滑片P置于________端(选填“A”或“B”)；
(3)小明同学进行了正确的实验操作，某次电流表的示数为0.2 A，此时定值电阻消耗的功率为________W，变阻器接入电路的阻值为________Ω；
(4)同组的小红同学想要探究“导体中电流和电阻的关系”，她又找来了两个阻值分别为5 Ω和20 Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是________V.
二、探究电流与电阻的关系
3. (2019山西)(7分)在“探究电流与电阻的关系”实验中：
(1)如图甲所示，请你用笔画线代替导线，将图中电路连接完整(请勿更改原有导线，导线不得交叉)，要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大．连接电路时，开关必须________．
(2)闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是____________．
第3题图
(3)实验过程中，将 5 Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为________A．将5 Ω 的电阻更换为10 Ω的电阻，闭合开关，应将滑动变阻器的滑片P向________(选填“左”或“右”)端移动，使电压表示数为________V.
4. (2019镇江)(8分)小兵利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明．
甲 乙
第4题图
(1)请用笔画线代替导线将电压表接入电路；
(2)开关闭合前，滑动变阻器的滑片应置于图中最________端(选填“左”或“右”)；
(3)闭合开关，将电阻箱调至某阻值．调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化．经检查是由于某处被短路而造成的，被短路的是________；
(4)小兵调节电阻箱阻值R，进行多次实验，所绘制的I与关系图线如图乙所示．由此可知U0＝________V，实验结论是：在电压一定时，________________________________；
(5)若由于电池电量不足，小兵换用4.5 V电源后继续实验，进行了如下操作：
①将电阻箱阻值先调到4 Ω进行实验，实验完成后断开开关；
②再将电阻箱阻值调至15 Ω后，闭合开关进行实验；
则由于小兵在上述操作中的一个疏漏，将会导致__________________________________；
第4题图丙
(6)小华利用图甲电路和器材也对电流与电阻的关系进行了探究．在5 Ω～25 Ω范围内，他将电阻箱阻值R调至5个不同的值分别进行了实验．则他根据实验数据描点所绘制的I与关系图线不可能是图丙中的________(选填“甲”或“乙”)，理由是___________________．
三、测量定值电阻的阻值
5. (2019兰州)(5分)某同学采用“伏安法”测量某定值电阻Rx的阻值．
第5题图
实验次数
1
2
3
电压U/V
1.5
2.0
2.5
电流I/A
0.31
0.40
电阻Rx/Ω
4.8
5.0
Rx的平均值/Ω
(1)按图甲连接电路时，应先________开关，并将滑动变阻器的滑片P移到阻值最大处．
(2)闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是___________________________________________．
(3)排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量．在第三次测量中电流表的示数如图乙所示，其示数为________A.
(4)根据三次实验数据可得，定值电阻Rx的阻值为________Ω.(结果保留一位小数)
(5)将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是__________________________．
6. (2019贵港)(8分)用“伏安法”测未知电阻的阻值．
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)．
(2)连接电路前，开关必须________．电路接通前，滑动变阻器的滑片P应该移至图中________处(选填“A”或“B”)．
(3)小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx________(选填“短路”或“断路”)．
第6题图
(4)小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为________A；另一次测量电压表的指针如图丙所示，其示数为________V．小林根据几组实验数据计算出Rx的值．为了进一步减小误差，绘制了Rx的U－I图像．
第6题图丁
(5)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U－I图像．小林发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇____________________________；小林根据小宇的U－I图像也可计算出待测电阻Rx＝________Ω(实验过程中电源电压保持不变)．
7. (2019苏州)(8分)小明要测量定值电阻Rx的阻值(约十几欧)．现有器材：电源(6 V)、滑动变阻器、电流表、电压表、开关各一个，导线若干．
甲 乙
第7题图
(1)他设计并连接了如图甲所示电路．请用笔画线代替导线，将该电路连接完整；
(2)电路连好后，闭合开关前，应将滑动变阻器滑片移至最________端，闭合开关，移动滑片到某一位置，电压表示数如图乙所示，此时Rx两端的电压为________V；
(3)当小明准备读取电流表示数时，发现两电表示数突然都变为0，他用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，电压表示数仍为0；当将该导线两端分别接到c、 f接线柱上，发现电压表有示数，电流表示数仍为0；则由此可以判断故障是：________________；
(4)排除故障后继续实验，却不慎将电流表损坏，小明发现桌上有一根标有长度刻度、总长为20.0 cm、总阻值为10 Ω的均匀电阻丝，还有一根带有鳄鱼夹的导线(如图丙所示)．查阅资料了解到，均匀电阻丝阻值与长度成正比，经过思考，重新设计了如图丁所示的电路(AB为电阻丝，C为鳄鱼夹)，继续进行实验．
第7题图
①根据已知条件判断，电压表量程应选用______V；
②按照图丁所示电路连接好器材，多次实验测得数据如下表所示：
次数
1
2
3
AC长度(cm)
4.0
14.0
20.0
电压表示数(V)
0.8
2.0
2.4
求出第1次实验时电路中的电流I1＝________A；利用表中所有数据求出待测电阻Rx＝________Ω.
四、测量小灯泡的电阻
8. (2019北京)(6分)某同学测量额定电压为2.5 V的灯泡L在不同电压下的电阻．
(1)他连接了如图甲所示的实验电路，其中有一个元件与导线连接有误，这个元件是：________．
甲 乙
第8题图
(2)改正(1)中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如下表所示.
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.18
0.22
0.24
0.26
0.28
请完成下列问题．
①小灯泡L正常发光时的电阻R1＝______Ω.(结果保留一位小数)
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示．闭合开关，调节滑动变阻器，使电压表的示数为 1.8 V，则电流表的示数应为________A.
9. (2019攀枝花)(5分)某学习小组的同学为测量小灯泡在不同电压下的电阻，设计了实验电路并进行了部分连接，如图甲所示．
第9题图
(1)请将图甲中的实物电路补充完整；
(2)为了保护电路，闭合开关S前，应将滑片P移到滑动变阻器的________(选填“左”或“右”)端；
(3)闭合开关S，该小灯泡正常发光，调节滑动变阻器，让电压逐次降低，测量的数据如下表：
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不很亮
不亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.24
0.21
0.19
0.16
0.05
计算的电
阻R/Ω
8.9
7.1
6.2
4.7
3.1
2.0
当电压表的示数为2.1 V时，电流表的示数如图乙所示为________A，此时小灯泡的电阻为________Ω；
(4)分析表中数据，可以发现小灯泡的电阻随电压的减小而________．
五、特殊方法测电阻
10. (2019安徽)(8分)图甲为伏安法测电阻的实验电路图．
(1)闭合开关前，滑动变阻器的滑片P应置于________(选填“a”或“b”)端；
(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小．产生该现象的原因可能是：______________________________；
(3)电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为________V，该电阻的阻值为________Ω.
第10题图
11. (2019益阳)(8分)测量电阻Rx的电路如图甲所示，电源电压恒定，R0为定值电阻，部分实验步骤如下：
第11题图
(1)开关闭合前，滑动变阻器R的滑片P应该移到________(选填“A”或“B”)端；
(2)连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表的示数如图乙所示，读数为________A.
(3)若测得电流表的示数为I1，电流表的示数为I2，则Rx＝______________(用题中字母表示)；
(4)多次移动滑动变阻器的滑片P，记录每次实验中电流表、的示数，得到了如图丙所示的I1－I2图像．若R0＝20 Ω，由图像求得被测电阻的阻值Rx＝________________Ω.
12. (2019福建)(8分)现要测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx(约5 Ω)、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干．
甲 乙
第12题图
(1)用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小．
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变．若电路中只有一处故障，可判断该故障是______________．
(3)排除故障继续实验，某次测量，电流表的示数为0.50 A，电压表的示数如图乙，该示数为________V，则Rx＝________Ω.
(4)某同学利用电源(电压未知)、电阻箱(0～999.9 Ω)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图丙．完成下列实验步骤：
第12题图丙
①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；
②________________________________________________________________________；
③________________________________________________________________________；
④电阻Rx＝________．(用测得量的符号表示)
六、测量小灯泡的电功率
13. (2019重庆A卷)(8分)在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等．
第13题图
(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)；
(2)连接电路时，开关S必须__________，滑动变阻器的滑片P应调到最__________阻值处；
(3)正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡________(其它部分均完好)；
(4)故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为U1＝________V，再读出电流表的示数I1，由此算出此时灯泡电功率P1＝________(用字母表示)；
(5)小杨同学继续移动滑片P，将两电表对应的示数记录到下表中.
实验序号
1
2
3
4
5
电压表示数/V
U1
1.0
1.5
2.0
2.5
电流表示数/A
I1
0.14
0.18
0.20
0.24
则灯泡的额定功率为________W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而________．
14. (2019盐城)(8分)小华做“测量小灯泡的功率”的实验，并探究小灯泡亮度与功率的关系．电源电压为4 V，保持不变．小灯泡额定电压为2.5 V，滑动变阻器标有“20Ω 1 A”字样．
(1)图甲所示是小华正准备接入最后一根导线(图中虚线所示)时的实验电路．请指出图中在器材操作上存在的不妥之处：___________________________________________________.
(2)下表是记录与处理实验数据的表格(部分)．表中A和B处内容是__________________和__________________．
第14题图
小灯泡
的规格
电压表的
示数U/V
电流表的
示数I/A
A
B
U额＝2.5 V
1.0
0.1
/
/
(3)实验中测出小灯泡在U＝2.0 V时的功率后，要测量其额定功率，滑动变阻器的滑片应向________移动；当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为________W.
(4)小明认为(2)中表格内数据不是真实的．你________(选填“同意”或“不同意”)小明的观点，写出你判断的依据．答：_____________________________________．
15. (2019遂宁)(11分)在“测量小灯泡的电功率”实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5 V的小灯泡、滑动变阻器、开关、导线若干，部分实物电路如图甲所示．
第15题图
(1)请用笔画线代替导线，将图甲中的实物电路连接完整(要求：滑片P向右移动时小灯泡变亮)．
(2)连接好电路，闭合开关，发现小灯泡很亮，电压表示数为3 V．断开开关，经检查，各元件完好，电路连接正确，则实验中操作错误之处是______________________________．
(3)改正错误后进行实验，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示；若要测量小灯泡的额定功率，滑动变阻器的滑片P应向________(选填“A”或“B”)端移动．
(4)图丙是由实验数据描出的小灯泡的I－U图像，则小灯泡额定功率是________W.
(5)根据小灯泡的I－U图像计算出不同电压下灯丝电阻值不同，原因是灯丝电阻随________的变化而变化．
(6)若用第(3)小问中所测得数据算出灯泡的电阻RL，再根据P＝计算灯泡的额定功率，按此方案算出灯泡的额定功率比真实值________(选填“偏大”或“偏小”)．
16. (2019江西) (7分)实验：测量小灯泡的电功率
实验中选择的小灯泡的额定电压为2.5 V.
【实验步骤】
(1)请你用笔画线代替导线，把图中的电路连接完整(导线不准交叉)，并要求滑动变阻器的滑片向左移动时，小灯泡会变亮；
第16题图
(2)正确连接电路后，闭合开关，电流表指针不动，但用手按住开关，发现电流表指针摆动，出现这种现象的原因是________________；
(3)查明原因，排除故障，正确操作，得到下表所示数据，请将表中内容补充完整：
实验序号
电压U/V
电流I/A
电功率P/W
灯泡亮度
1
2.0
0.28
0.56
发光暗淡
2
2.5
0.32
0.80
3
3.0
0.36
1.08
发光强烈
由表中数据可知，该灯的额定电功率为______W；
(4)利用上述电路，用定值电阻替换小灯泡，测量该定值电阻的阻值．请在方框中设计一个记录数据的表格．
七、特殊方法测量小灯泡的电功率
17. (2019眉山)(6分)测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5 V)、电源(电压恒为 6 V)、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、滑动变阻器、开关各一只，导线若干．
第17题图
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是________．
A. 检查灯泡是否断路
B. 检查灯泡是否短路
C. 检查开关接触是否良好
D. 移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为________A，小灯泡的额定功率为________W，小灯泡正常发光的电阻为________Ω.
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率．电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路．
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光．
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额．
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2.
⑤小灯泡额定功率的表达式为P额＝________(用I额、I1、I2、R表示)．
18. (2019盘锦)(8分)小明用图甲所示的电路测量额定电压为2.5 V的小灯泡的额定功率．
(1)用笔画线代替导线，帮小明把图甲电路连接完整．要求滑动变阻器的滑片向左滑动时灯泡变亮．
(2)正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约为电源电压，则故障原因可能是________．
(3)故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5 V．此时电流表的示数如图乙所示，则通过小灯泡的电流是________A．小灯泡的额定功率是________W.
第18题图
(4)完成实验后，小明又设计了如图丙所示的电路图，只用电压表就测量出额定电压为U额的小灯泡的额定功率．已知电源电压恒为U，定值电阻的阻值为R0.请将实验步骤补充完整．
①__________________(填三个开关闭合与断开情况)，调节滑动变阻器的滑片，使电压表示数为________，小灯泡正常发光．
②保持滑动变阻器滑片位置不动，__________________(填三个开关闭合与断开情况)，记录电压表示数为U滑．
③小灯泡额定功率的表达式P额＝__________________(用已知量和所测物理量符号表示)．
19. (2019黄冈)(4分)在用伏安法测量标有“2.5 V”灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好．
第19题图
(1)小明用已有的器材，5 Ω的电阻R0和另一块电压表，设计了如图所示电路图．其中虚线框内的元件组合体相当于________．
(2)小明进行了如下实验，请补充完整．
①连接好电路，将滑动变阻器连入电路的阻值调到________．
②合上开关，移动滑片，使灯泡两端电压为________V.
③再读出R0两端的电压为1.5 V.
(3)若实验操作正确，则灯泡的额定功率为________W.
八、综合类伏安法实验
20. (2019北部湾经济区)(7分)小明用图甲的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5 V.
(1)连接电路时，开关应________．
(2)请在图甲中用笔画线代替导线，完成剩余部分的电路连接(要求：滑片向左移动时，灯变亮)．
甲 乙
第20题图
(3)正确完成电路连接后，闭合开关时，电流表没有示数、小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡________(选填“短路”或“断路”)．
(4)排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，此时电路中的电流为______A，小灯泡的电阻为________Ω.
(5)小明还设计了如图丙所示的电路，测出了另一个小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额，请将以下实验步骤补充完整；
第20题图丙
①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额．
②接着____________________________________．
③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2.
④写出小灯泡额定功率的表达式：P＝________．(用R0、I额、I1、I2表示)
21. (2019抚顺)(12分)在探究“电流与电阻的关系”实验中，小硕选用如下器材：电压恒为5 V的电源、阻值为5 Ω、10 Ω、20 Ω的定值电阻、规格为“30Ω 1 A”的滑动变阻器、电流表、电压表、开关、导线．
第21题图
(1)如图甲所示为小硕连接的实验电路，闭合开关前发现电路中有一根导线连接错误，请在连接错误的导线上画“×”，并用笔画线代替导线将电路连接正确．
(2)改正错误后，用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动．小硕分析可能是定值电阻发生了________故障．
(3)排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，其示数为________V．断开开关，保持滑动变阻器滑片位置不动，将5 Ω电阻换成10 Ω电阻，闭合开关，应将滑片向________(选填“左”或“右”)移动，使电压表示数与第一次实验示数相同，此时电流表示数应为________A.
(4)在探究过程中，小硕发现，为了保持定值电阻两端电压不变，只要滑动变阻器连入电路阻值与电路中定值电阻阻值之比为________即可．
(5)多次实验后，根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成________．
(6)小硕利用如图丙所示电路测量额定电流为0.2 A小灯泡的额定功率，已知定值电阻R0的阻值为10 Ω，电源电压未知且大于小灯泡的额定电压．
①开关S1接b，S2接d，电流表示数为0.6 A，则电源电压为________V.
②开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为______A，此时小灯泡正常发光．
③开关S1接b，S2接c，使滑动变阻器的滑片________(选填“移到上端”“保持不动”或“移到下端”)，电流表示数为0.3 A.
④小灯泡额定功率P额＝________W.
22. (2019桂林)(9分)小飞在做“探究电流与电压、电阻的关系”实验时，准备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻(5 Ω，10Ω，15Ω，20Ω)、开关、导线若干．
第22题图
(1)在按电路图甲连接实物时，开关必须处于________状态；在实物图中，滑动变阻器的滑片要移到________(选填“最右端”或“最左端”)．
(2)图乙是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数________，电压表的示数________．(均选填“变大”“变小”或“不变”)
(3)小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确．
(4)问题解决后，他们接入10 Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：____________________________________.
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
(5)接下来他们分别接入其他电阻再次对电流与电阻关系进行探究，并作出了如图丙所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U＝________V.
第22题图丙
专项突破七 伏安法实验
1. (1)如答图所示 (2)定值电阻断路 (3)0.12 A (4)电阻一定时，通过导体的电流与其两端的电压成正比 5
第1题答图
【解析】(1)滑片P向B端滑动时，滑动变阻器接入电路的电阻变大即远离下接线柱，故应接C接线柱；(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8 V，接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻发生断路，此时电压表串联在电路中测电源电压；(3)题图中电流表的量程为0～0.6 A，分度值为0.02 A，示数为 0.12 A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，滑片P向A端移动；(4)据题中图像可得出“电流与电压关系”的结论是电阻一定时，通过导体的电流与其两端的电压成正比．由图像知，当电压为0.5 V时电流为0.1 A，则R1＝＝＝5 Ω，当电压为1 V时电流为0.2 A，则R2＝＝＝5 Ω，当电压为1.5 V时电流为0.3 A，则R3＝＝＝5 Ω，当电压为2 V时电流为0.4 A，则R4＝＝＝5 Ω，当电压为2.5 V时电流为0.5 A，则R5＝＝＝5 Ω，所以R＝＝＝5 Ω.
2. (1)如答图所示 (2)A (3)0.4 20 (4)2
第2题答图
【解析】(1)由题图可知，电表选0～3 V量程，当R两端电压达到3 V时，电路中的电流达到最大，则Imax＝＝0.3 A，将R的左接线柱接电流表的“0.6”接线柱即可；(2)闭合开关前，滑片P应置于连入电路的最大阻值处A端；(3)定值电阻消耗的功率P＝UI＝I2R＝(0.2 A)2×10 Ω＝0.4 W；滑动变阻器接入电路的阻值：RP＝＝＝20 Ω；(4)要探究电流与电阻的关系，需保持电压不变；当接入20 Ω的电阻，滑片P位于A端时，定值电阻两端的电压最小，即Umin＝Rmax＝×20 Ω＝2 V.
3. (1)如答图所示 断开 (2)电阻R处断路 (3)0.3 右 1.5
第3题答图
【解析】(1)当滑动变阻器的滑片P向左移动时，电路中的电流变大，即滑片P向左移动时滑动变阻器接入电路的阻值变小，根据“一上一下”的接线原则，故滑动变阻器应接左下接线柱，具体如答图所示；连接电路时，为保护电路安全，开关必须断开；(2)闭合开关后发现电压表有示数且接近电源电压，说明电压表与电源两端接通，电流表无示数，说明电路中出现断路，综上可知其原因可能是电阻R发生断路；(3)由题图甲知，电流表选的量程是 0～0.6 A，其分度值为0.02 A，故电流表的示数为0.3 A；将5 Ω的电阻换成10 Ω的电阻，根据串联电路分压原理可知，定值电阻两端的电压也随着变大，为了控制定值电阻两端的电压不变，应增大滑动变阻器接入电路中的阻值，即将滑动变阻器的滑片向右端移动，当R＝5 Ω时，电路中的电流I＝0.3 A，则定值电阻两端的电压U＝IR＝0.3 A×5 Ω＝1.5 V，因此应使电压表示数为 1.5 V 不变．
4. (1)如答图所示 (2)左 (3)电阻箱 (4)2 通过导体的电流与电阻的倒数成正比 (5)电压表烧坏 (6)乙 当电阻箱阻值为25 Ω时，滑动变阻器最大阻值不能满足图线乙所需控制不变的电压0.75 V
第4题答图
【解析】(1)电压表应与电阻箱并联，如答图所示；(2)开关闭合前，滑动变阻器的滑片置于阻值最大处，即最左端；(3)若调节滑动变阻器时，电压表示数始终为零，电流表示数有明显变化，则说明电阻箱短路；(4)由题中图像可知，U0＝IR＝0.2 A× Ω＝2 V，实验结论是：在电压一定时，通过导体的电流与电阻的倒数成正比，也可叙述为，在电压一定时，通过导体的电流与电阻成反比；(5)换用4.5 V电源后，将电阻箱的阻值调至4 Ω时，I1＝＝＝0.5 A，滑动变阻器的阻值为R滑＝＝＝5 Ω，在没有调节滑动变阻器的情况下，将电阻箱阻值调至15 Ω，此时电路中的电流I2＝＝＝0.225 A，则此时电阻箱两端的电压U0′＝I2R2＝0.225 A×15 Ω＝3.375 V，超出了电压表量程，容易损坏电压表；(6)使用题图电路时，电源电压为3 V，对图线乙，当电阻R1为5 Ω时，＝0.2，对应电流I1＝0.15 A，则电阻箱两端电压U1＝I1R1＝0.15 A×5 Ω＝0.75 V；当电阻R取R2＝25 Ω时，为保持电压U1不变，此时电流I2＝＝＝0.03 A，滑动变阻器的电阻RP＝－R2＝－25 Ω＝75 Ω，而滑动变阻器最大值为50 Ω，所以图线乙不可能是用题图实验器材测量的．
5. (1)断开 (2)电压表并联在了滑动变阻器的两端 (3)0.48 (4)5.0 (5)小灯泡灯丝电阻受温度影响
【解析】(1)连接电路时，开关应处于断开状态，闭合开关前，滑动变阻器的滑片应移到阻值最大处即最右端的位置；(2)连接好电路，闭合开关，向左移动滑动变阻器的滑片，滑动变阻器接入电路中的电阻变小，电路总电阻变小，电路中电流变大，即电流表的示数变大，但电压表的示数变小，说明把电压表并联在了滑动变阻器的两端；(3)题图中电流表选用小量程，分度值为0.02 A，其示数是0.48 A；(4)由欧姆定律知，第三次实验测得定值电阻的阻值约为R3＝＝≈5.2 Ω，则定值电阻阻值Rx＝＝＝5.0 Ω；(5)将定值电阻换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是小灯泡灯丝电阻受温度影响．
6. (1)如答图所示 (2)断开 B (3)断路 (4)0.28 2.6 (5)电压表接在了滑动变阻器两端 10
第6题答图
【解析】(1)由题图甲可知，要求滑动变阻器的滑片P向右移动时电流表示数变小，即滑动变阻器接入电路的阻值变大，故滑动变阻器接在A接线柱上，如答图所示；(2)连接电路时为了保证电路元件的安全，连接电路前开关必须要断开；电路接通前，为了防止电路中电流过大烧坏电路元件，故应将滑动变阻器的滑片移至阻值最大处，即B端；(3)闭合开关后，发现电流表示数为零，说明电路某处发生了断路，电压表有示数，说明电压表接通电源两极，所以是与电压表并联的待测电阻Rx断路；(4)题图乙电流表接入的量程是0～0.6 A，分度值是0.02 A，故电流表的示数是0.28 A；题图丙的电压表接入的量程是0～3 V，分度值是0.1 V，故电压表的示数是2.6 V；(5)题图丁所示的U－I图像中，随着电流的增大，电压减小，原因是电压表接在了滑动变阻器两端，测量滑动变阻器两端的电压．在图像中取两个特殊点(2 V，0.1 A)、(1 V，0.2 A)，由于Rx阻值不变、电源电压不变，故有＝，解得U＝3 V，即Rx＝＝＝10 Ω.
7. (1)如答图所示 (2)左 1.2 (3)c、d间断路 (4)①0～3 ② 0.4 14
第7题答图
【解析】 (1)连接电路时，滑动变阻器要串联在电路中，连线“一上一下”，如答图所示；(2)电路连接好后，为了电路安全，闭合开关前，滑动变阻器的滑片要处于阻值最大处，即滑片移至最左端；电压表选的是0～3 V的量程，分度值是0.1 V，所以电压表的读数为 1.2 V；(3)两个电表示数为0，有可能是电路出现断路，用导线接在a、d之间，电流表有示数，说明电源、开关、变阻器、电流表是连通的，用导线接在c、f之间，电压表有示数，说明电压表和电源连通，因此故障是c、d之间断路；(4)①根据条件，Rx >R最大，根据串联电路的电压分配和电阻成正比，且电源电压为6 V，则电阻丝连入最长时的电压一定小于3 V，所以电压表要选0～3 V的量程；②第1次实验中，电阻丝的电阻R1＝×10 Ω＝2 Ω，电路中的电流I1＝＝＝0.4 A；Rx的电阻Rx1＝＝＝13 Ω，同理第二次测得的Rx2的电阻为14 Ω，第三次测得的Rx3的电阻为 15 Ω，所以Rx＝＝＝14 Ω.
8．(1)滑动变阻器 (2)① 8.9 ② 0.18
【解析】(1)由题中实物电路图可知，滑动变阻器应按照“一上一下”来接入电路，故滑动变阻器与导线连接有误；(2)①改正错误后，闭合开关，移动滑片，当小灯泡两端的电压为2.5 V时，小灯泡正常发光，由表格中数据知，此时通过小灯泡的电流为0.28 A，所以此时小灯泡的电阻为RL＝＝≈8.9 Ω；②若将两个规格相同的小灯泡串联接在电路中时，电压表测两灯泡的总电压，U＝1.8 V，根据串联电路的分压原理可得，每个小灯泡两端的电压UL1＝UL2＝＝0.9 V，由表格中数据知，此时通过小灯泡的电流为0.18 A，即电流表的示数为0.18 A.
9. (1)如答图所示 (2)右 (3) 0.26 8.1 (4)减小
第9题答图
【解析】(1)连接实物图时，电流表串联在电路中，电压表并联在小灯泡两端，滑动变阻器接线一上一下，为了测量准确，两表都用小量程；(2)为了保障元件安全，闭合开关前要把滑动变阻器的滑片滑至阻值最大端，即离下面接线柱最远的右端；(3)图示电流表选用小量程，每大格是0.2 A、每小格是0.02 A，示数是0.2 A＋0.02 A×3＝0.26 A；所以这时小灯泡的电阻R＝＝≈8.1 Ω；(4)由表中数据可得，当电压减小时，小灯泡的电阻也减小，这是因为电压减小，小灯泡的电功率减小，导致其温度降低，电阻随之减小．
10. (1)a (2)电流表选量程选大了(其他合理答案均可) (3) 2.4(2.40) 10
【解析】(1)闭合开关前，滑片应移到最大阻值处，即a端；(2)电路连接正确，试触时发现电流表指针偏转较小，原因可能是滑动变阻器接入电路阻值过大或电流表选择大量程，移动滑片指针偏转依然较小，其原因可能是电流表选择了大量程；(3)由题图甲知电压表测量电阻两端电压，电流表测量电路电流，由题图乙知电压表的示数为2.4 V，电流表的示数为0.24 A，由欧姆定律得电阻的阻值R＝＝＝10 Ω.
11. (1)B (2)0.34 (3) (4)10
【解析】(1)滑动变阻器的滑片应该在最大阻值处，故填B；(2)每一小格为0.02 A，故填0.34；(3)Rx与R0并联，两端电压相等，由RxI1＝R0(I2－I1)得，Rx＝；(4)由题图丙得I1＝0.4 A，I2＝0.6 A，将数据代入Rx＝，解得Rx＝10 Ω.
12. (1)如答图所示 (2)Rx断路(或Rx未接入电路) (3)2.6(或2.60) 5.2 (4)②闭合S1，标记电流表指针所指的位置 ③断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0 ④R0
第12题答图
【解析】(1)由图可知，电源由两节干电池串联组成，电源电压为3 V，通过Rx的最大电流为Ix＝＝＝0.6 A，所以电流表选用0～0.6 A量程，电流表、滑动变阻器及电阻Rx组成串联电路，滑动变阻器遵循“一上一下”的接线原则，滑动变阻器上端已接D，那么下端只能选择接线柱A或B接入电路，因为要求滑片P向D移动时接入电路中的电阻变小，所以只能选择B接线柱接入电路，如答图所示；(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变，则可能是Rx断路；(3)由图可知，电压表选用的是0～3 V量程，分度值为0.1 V，电压表的示数为2.6 V，Rx的电阻为Rx＝＝＝5.2 Ω；(4)由题图丙可知，R与Rx并联，电流表测干路电流，由于电源电压未知且电流表刻度盘示数模糊不清，不能通过计算得出电阻Rx的阻值，但是可以通过等效替代法得到Rx的阻值，先让Rx接入电路，标记电流表指针的位置，再将R接入电路，调节R的阻值使电流表指针指在标记处，此时两电阻阻值相等，即可得出Rx的阻值．
13. (1)如答图所示 (2)断开 大 (3)短路 (4)0.7 U1I1 (5)0.6 变大
第13题答图
【解析】(1)根据题目要求“向右移动滑动变阻器滑片时，电路中的电流变小”，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻变大，即滑动变阻器接入电路的是左段电阻丝，根据“一上一下”的原则，应将滑动变阻器的左下接线柱与灯泡的右接线柱连接，如答图所示；(2)为了保护电路，连接电路时，开关必须断开，滑动变阻器的滑片应调到最大阻值处；(3)电流表有示数，说明电路是通路，电压表无示数，则说明灯泡发生了短路；(4)由题图丙可知，该电压表所选的量程为0～3 V，分度值为0.1 V，故其读数为0.7 V，由P＝UI可得 P1＝U1I1；(5)已知灯泡的额定电压为2.5 V，则由第5组实验数据可以算出灯泡的额定功率P＝UI＝2.5 V×0.24 A＝0.6 W．由表中数据可以看出，随着灯泡两端的电压增大，通过灯泡的电流增大，由P＝UI可知，灯泡的电功率增大，则灯泡的温度升高；利用R＝可以计算出第2～5组灯泡的电阻数据分别为7.14 Ω、8.33 Ω、10 Ω、10.42 Ω，由此可知，灯丝的电阻随温度的升高而变大．
14. (1)开关未断开 (2)小灯泡的功率P/W 小灯泡的发光情况 (3)右 0.8 (4)同意 滑动变阻器的最大阻值为20 Ω，此组数据中滑动变阻器接入电路的阻值为30 Ω，超过滑动变阻器的最大阻值
【解析】(1)连接电路时，开关要断开，滑动变阻器要调到阻值最大处，这样是为了电路安全；(2)因为要测量小灯泡的功率并且探究小灯泡的亮度与功率的关系，所以表格后面两栏应该是：小灯泡的功率和小灯泡的发光情况；(3)小灯泡的实际电压为2.0 V，而小灯泡的额定电压为2.5 V，因此要增大小灯泡两端的电压，就要增大电流，减小滑动变阻器连入电路中的电阻，应将滑片P向右移动；电流表选的是0～0.6 A的量程，分度值为0.02 A，读数为0.32 A，小灯泡的额定功率为P＝UI＝2.5 V×0.32 A＝0.8 W；(4)当小灯泡的电压为1.0 V时，滑动变阻器的电压为UP＝U－U灯＝4 V－1.0 V＝3 V，此时滑动变阻器连入电路中的电阻为RP＝＝＝30 Ω，而滑动变阻器的最大阻值为20 Ω，因此表格内数据是不真实的．
15. (1)如答图所示 (2)滑动变阻器的滑片P在最右端 (3)B (4)0.625 (5)温度 (6)偏大
第15题答图
【解析】(1)由于滑动变阻器滑片P向右滑动时小灯泡变亮，说明电流增大，所以滑动变阻器连入电路的阻值减小，应将变阻器右下端的B接线柱与小灯泡串联起来，如答图所示；(2)由于闭合开关后，小灯泡很亮，电压表的示数为3 V(电源为两节干电池U0＝3 V)，说明滑动变阻器的滑片在阻值最小端；(3)由题图乙看出电压表的示数为2 V，小于小灯泡的额定电压2.5 V，根据串联电路电压的规律，应减小变阻器两端的电压，由分压原理，应减小变阻器连入电路中的电阻，故滑片向B端移动，直到电压表示数为额定电压2.5 V；(4)根据图丙所示小灯泡的I－U图像，小灯泡的电压为2.5 V时，小灯泡的电流为0.25 A，则小灯泡的额定功率P＝UI＝2.5 V×0.25 A＝0.625 W；(5)小灯泡在不同电压下发光时，灯丝的温度不同，灯丝的电阻受温度影响较大；(6)由题图丙可以看出，增大相同的电压，电流变化越来越小，说明小灯泡灯丝阻值随温度的增大而增大，因此两端电压为2 V时灯丝的电阻小于正常发光时的电阻，根据P ＝计算出小灯泡的额定功率比真实值偏大．
16. (1)如答图所示 (2)开关接触不良 (3)正常发光 0.80 (4)如表所示
第16题答图
实验序号
电压U/V
电流I/A
电阻R/Ω
电阻的平
均值R/Ω
1
2
3
【解析】(1)由题图中电压表的接法判断出小灯泡的左接线柱是电流流入的接线柱，由表可知，此实验中电流值均小于0.6 A，故电流表选0～0.6 A量程，因为电流表接入电路时要按照“正进负出”的原则，所以应将电流表0.6 A接线柱与开关右接线柱相连，要求滑动变阻器滑片向左移动时，小灯泡变亮，则滑动变阻器滑片向左移动时接入电路中的电阻变小，即滑动变阻器接入电路中的电阻丝的长度变短，所以应选择滑动变阻器左下接线柱与电源负极相连，具体如答图所示；(2)闭合开关，电流表无示数，但用手按住开关，电流表指针偏转，说明开关有问题，按住开关是让开关闸刀接触良好，因此原因是开关接触不良；(3)小灯泡的额定电压是2.5 V，在此电压下灯泡正常工作，由表格可得该灯的额定电功率为0.80 W；(4)为了测量定值电阻阻值，必须先测量电阻两端电压、通过电阻的电流，再计算电阻的阻值，且要记录和计算的物理量必须带单位，为了减小误差，要多次测量求取平均值，所以表格中实验次数至少应为3次．
17. (1)如答图所示 (2)D (3)0.3 0.75 或8.33 (4)I
第17题答图
【解析】(1)电压表应并联在小灯泡两端，可实际上串联在电路中，错误之处及改正，如答图所示；(2)电流表、电压表均有示数，说明电路不存在断路和短路，小灯泡不发光，可能是电路电流太小，电路总电阻太大，接下来的操作是：移动滑动变阻器的滑片，观察小灯泡是否发光，故选D；(3)电流表选用小量程，分度值为0.02 A，示数为0.3 A，小灯泡的额定功率P额＝U额I＝2.5 V×0.3 A＝0.75 W，小灯泡正常发光时的电阻R＝＝＝ Ω≈8.33 Ω；(4)①按电路图连接电路；②闭合开关S1，移动R1滑片，使电流表的示数为I额，灯泡正常发光，此时灯泡与R1串联；③闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，此时R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；④保持R2滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2，由串联电路特点和欧姆定律可得： U＝I1R2＝I2(R＋R2)，得R2＝； ⑤小灯泡额定功率的表达式为P额＝I额2RL＝I额2R2＝I.
18. (1)如答图所示 (2)小灯泡断路 (3)0.26 0.65
(4)①闭合S、S2，断开S1 U－U额 ②闭合S、S1，断开S2 ③
第18题答图
【解析】(1)滑动变阻器要串联在电路中，连线“一上一下”，滑片向左移动时小灯泡变亮，说明变阻器连入电路中的电阻变小，因此下端应连变阻器的左端，如答图所示；(2)电压表有示数，说明电压表和电源是连通的，电流表没有示数，可能电路出现了断路，因此可能是小灯泡断路；(3)电流表选的是0～0.6 A的量程，分度值为0.02 A，所以读数为0.26 A，小灯泡的额定功率为P＝UI＝2.5 V×0.26 A＝0.65 W；(4)①闭合S、S2，断开S1时，调节滑动变阻器使电压表的读数为U－U额，此时灯泡两端的电压为U额，灯泡正常工作；②闭合S、S1，断开S2时，此时滑动变阻器滑片位置不变，记下此时电压表的读数为U滑；③闭合S、S1，断开S2时，此时滑动变阻器和R0串联，滑动变阻器的电阻RP＝＝，灯泡的额定功率P额＝U额I额＝U额×＝.
19. (1)电流表 (2)①最大 ②2.5 (3)0.75
【解析】(1)R0阻值已知，根据电压表示数，可求得电路中电流大小，故虚线框内的组合体相当于电流表；(2)①闭合开关前，滑动变阻器的滑片应移到最大阻值处；②测量小灯泡的额定功率，应将灯泡两端电压调到2.5 V，使其正常发光；(3)由题中电路图知，R0与L串联，电路中的电流I＝＝＝0.3 A，小灯泡的额定功率P＝ULI＝2.5 V×0.3 A＝0.75 W.
20. (1)断开 (2)如答图所示 (3)断路 (4)0.3 15
(5)②只闭合开关S、S2，保持R1滑片位置不变，调节R2滑片使电流表示数仍为I额 ④
第20题答图
【解析】(1)连接电路前，为了保证电路元件安全，开关应断开；(2)在该实验中，滑动变阻器应与小灯泡串联，且滑动变阻器要按“一上一下”的方式接入电路，滑片左移，灯变亮，说明在此过程中滑动变阻器接入电路中的阻值减小，因此应将变阻器的左下接线柱与小灯泡的右接线柱相连，连接应简洁、明确、到位、不交叉，具体如答图所示；(3)正确完成电路连接后，闭合开关S，发现小灯泡不亮、电流表没有示数，说明电路某处可能存在断路，电压表接近电源电压，说明电压表与电源两端连通，因此故障可能是小灯泡断路；(4)由题图乙可知，电流表的量程为0～0.6 A，其分度值为0.02 A，指针在0.2 A后第5小格处，故电流表的读数为0.2 A＋5×0.02 A＝0.3 A，由R＝可得小灯泡正常发光时的电阻R＝＝＝15 Ω；(5)只闭合开关S、S1，滑动变阻器R1与小灯泡L串联，移动R1的滑片，使电流表示数为I额，则此时小灯泡正常发光；②只闭合开关S、S2，此时滑动变阻器R1与R2串联；保持R1滑片位置不变，调节R2滑片位置使电流表示数仍为I额，这一步目的是使R2接入的电阻等于小灯泡正常发光时的电阻RL；③再将R1的滑片调至最左端，此时只有R2接入电路中，电流表的示数为I1，则电源电压U＝I1R2①；将R1的滑片移到最右端，此时R1的全部电阻与R2串联接入电路中，电流表示数I2，则电源电压U＝I2(R2＋R0)②；利用电源电压不变，由①②解得R2＝RL＝，由电功率公式P＝I2R得小灯泡的额定功率表达式为P＝.
21. (1)如答图所示 (2)断路 (3)2 右 0.2 (4)3∶2
(5)反比 (6)① 6 ② 0.2 ③保持不动 ④ 0.8
或
第21题答图
【解析】(1)在探究电流与电阻关系的实验中，电源、开关、滑动变阻器、电流表和定值电阻应串联，电压表并联接在定值电阻两端，如答图所示；(2)电流表指针几乎未动，说明电路断路或电路中阻值过大，由于电压表示数很大，说明定值电阻断路；(3)题图乙电压表接的是小量程，分度值是0.1 V，指针指在第20个小格处，所以电压表示数为2 V；将5 Ω的电阻换成10 Ω的电阻，根据“换大调大”的原则，滑动变阻器的滑片应向右移动；此时电流表的示数I＝＝＝0.2 A；(4)定值电阻两端的电压控制为2 V，那么滑动变阻器两端的电压为5 V－2 V＝3 V，由于串联电阻正比分压，所以滑动变阻器连入电路中的电阻与定值电阻的比值等于滑动变阻器与定值电阻两端电压之比，为3∶2；(5)多次实验后，根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成反比；(6)①开关S1接b，S2接d，只有R0接入电路，电流表示数为0.6 A，则电源电压U＝IR0＝0.6 A×10 Ω＝6 V；②开关S1接a，S2接c，此时L与R串联，小灯泡的额定电流I额＝0.2 A，所以调节滑动变阻器的滑片，使电流表示数为0.2 A, 此时小灯泡正常发光；③为了测量小灯泡的额定电压，需测出②步骤中，滑动变阻器接入电路中的电阻，所以开关S1接b，S2接c，使滑动变阻器的滑片保持不动，电流表示数为0.3 A；④由③步骤可知，②③步骤滑动变阻器接入电路的电阻RP＝＝10 Ω，②步骤滑动变阻器分得的电压UP＝I额RP＝0.2 A×10 Ω＝2 V，小灯泡额定电压U额＝U－UP＝6 V－2 V＝4 V，所以小灯泡的额定功率P额＝U额I额＝4 V×0.2 A＝0.8 W.
22. (1)断开 最左端 (2)不变 不变 (3)如答图所示
(4)电阻一定时，通过导体的电流与导体两端的电压成正比
(5)1
第22题答图
相关试卷
中考物理一轮总复习专题26 中考伏安法测量导体（小灯泡）电阻实验问题（含解析）： 这是一份中考物理一轮总复习专题26 中考伏安法测量导体（小灯泡）电阻实验问题（含解析），共19页。试卷主要包含了断开开关，按电路图连接实物电路，实验结束后，整理好实验器材，28 8，9Ω等内容，欢迎下载使用。
2022年中考物理复习专题突破----专题22+伏安法测电功率实验+： 这是一份2022年中考物理复习专题突破----专题22+伏安法测电功率实验+，共29页。
中考物理一轮复习微专题06《伏安法实验》考点跟踪突破训练 (含答案)： 这是一份中考物理一轮复习微专题06《伏安法实验》考点跟踪突破训练 (含答案)，共6页。
