初中物理教科版九年级上册3 电路的连接说课ppt课件

这是一份初中物理教科版九年级上册3 电路的连接说课ppt课件，共19页。PPT课件主要包含了生活中的电路，家里的各个用电器，当堂完成等内容，欢迎下载使用。

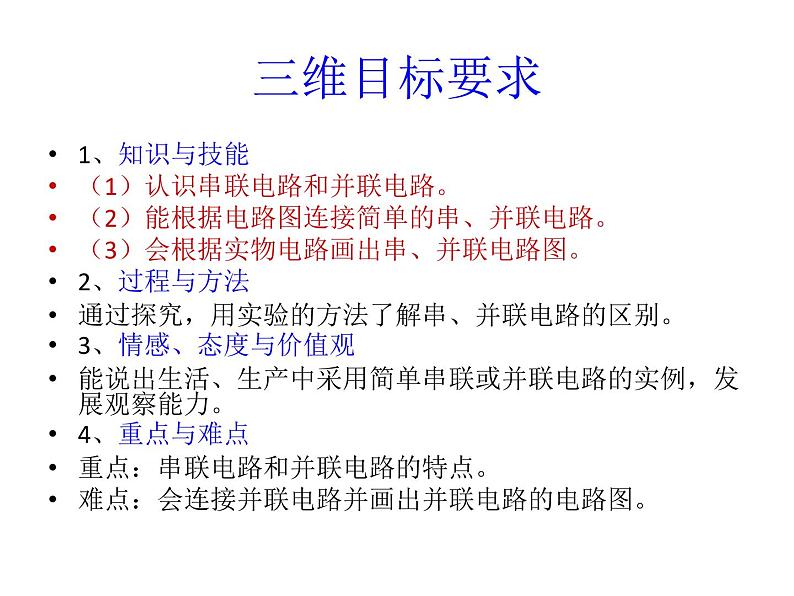

1、知识与技能（1）认识串联电路和并联电路。（2）能根据电路图连接简单的串、并联电路。（3）会根据实物电路画出串、并联电路图。2、过程与方法通过探究，用实验的方法了解串、并联电路的区别。3、情感、态度与价值观能说出生活、生产中采用简单串联或并联电路的实例，发展观察能力。4、重点与难点重点：串联电路和并联电路的特点。难点：会连接并联电路并画出并联电路的电路图。

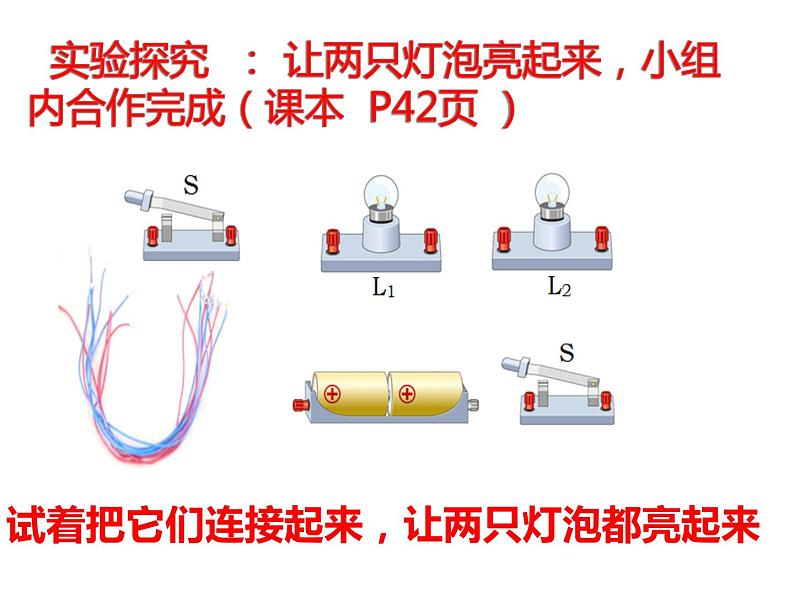

实验探究 ： 让两只灯泡亮起来，小组内合作完成（课本 P42页 ）
试着把它们连接起来，让两只灯泡都亮起来

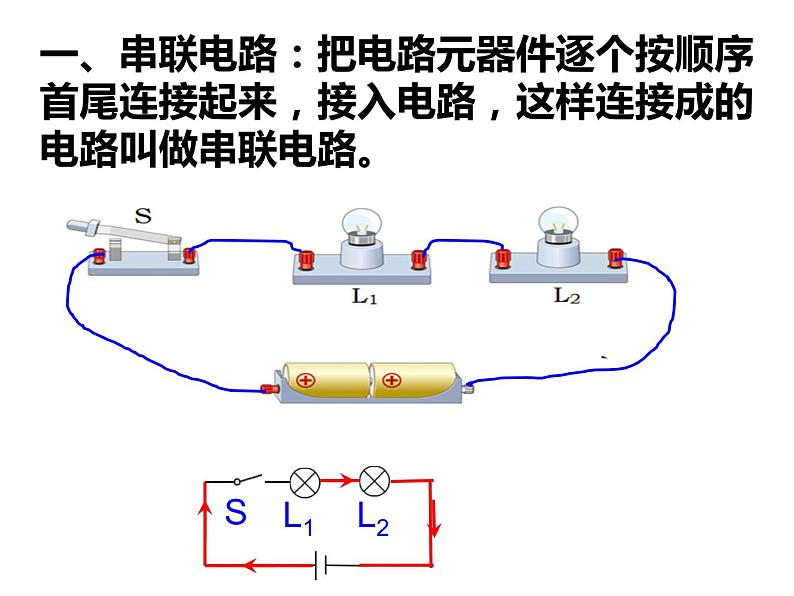

一、串联电路：把电路元器件逐个按顺序首尾连接起来，接入电路，这样连接成的电路叫做串联电路。

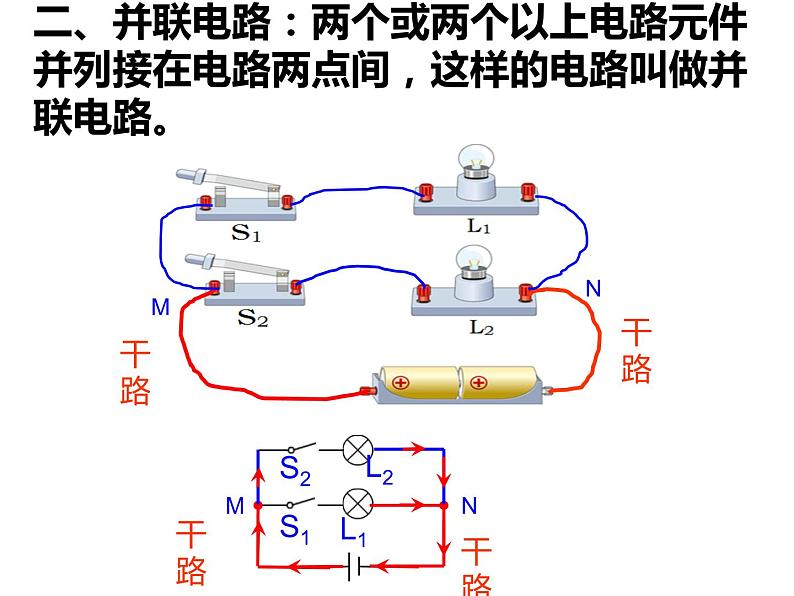

二、并联电路：两个或两个以上电路元件并列接在电路两点间，这样的电路叫做并联电路。

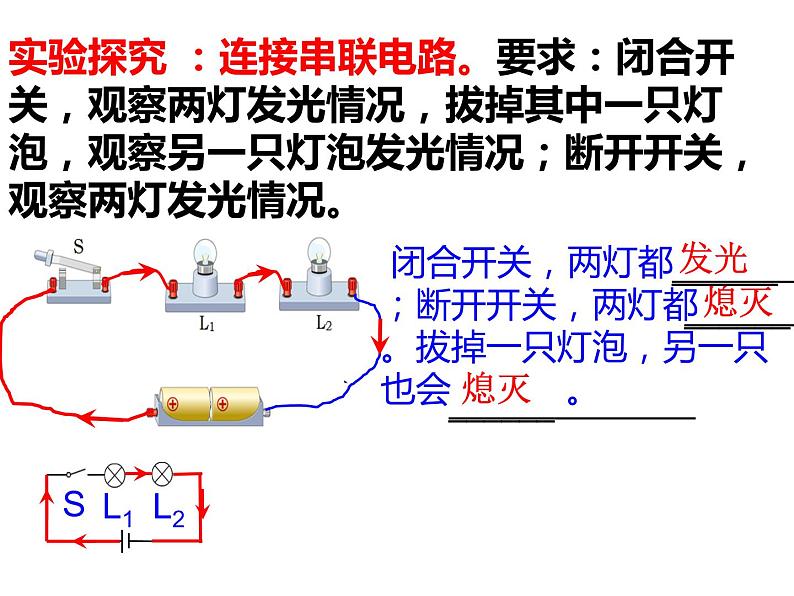

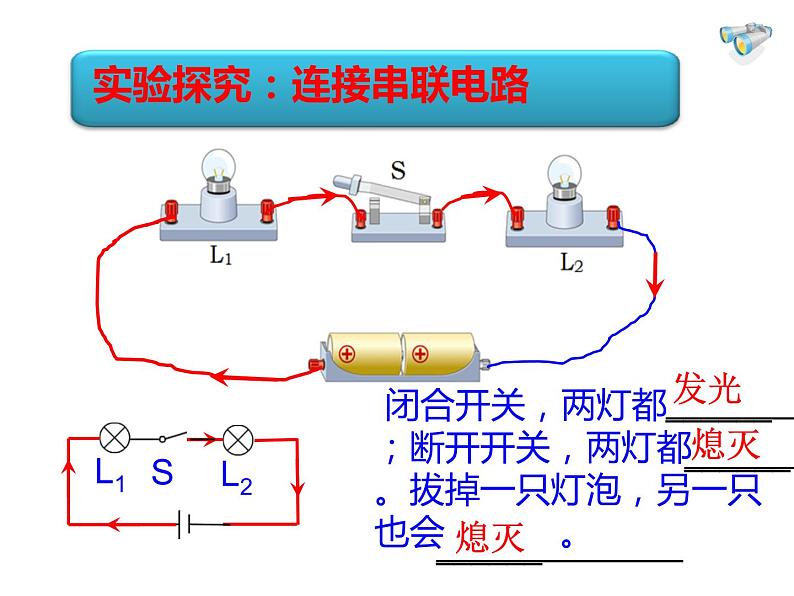

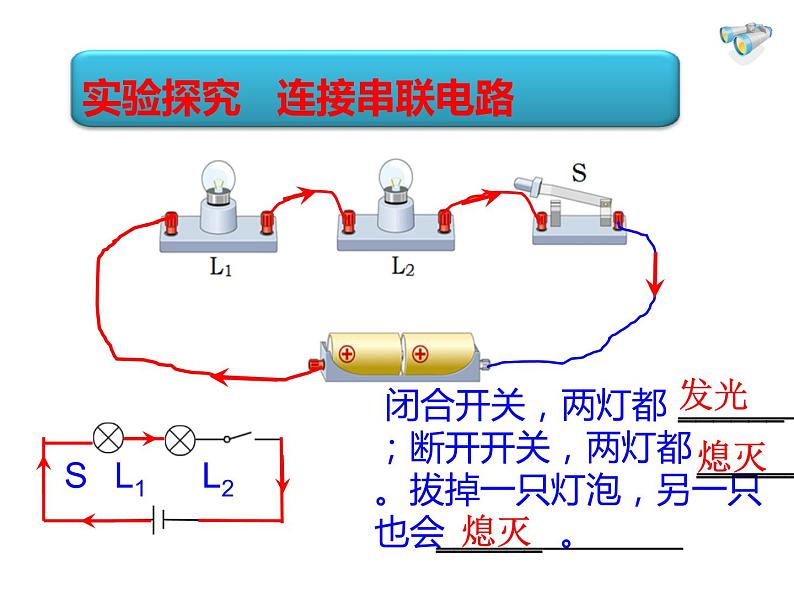

实验探究 ：连接串联电路。要求：闭合开关，观察两灯发光情况，拔掉其中一只灯泡，观察另一只灯泡发光情况；断开开关，观察两灯发光情况。
______
闭合开关，两灯都 ；断开开关，两灯都 。拔掉一只灯泡，另一只也会 。
（1）电流一条路径。 （2）用电器相互影响，只要一个用电器断开，其它用电器都无法工作。 （3）开关控制整个电路，与位置无关。
　　在并联电路中，有什么特点和规律呢？
　　特点1：干路开关控制　　　　　上的电灯。
　　特点3：并联电路中各支路上的电灯_______　　　　　影响。
　　特点2：支路开关控制　　　　　上的电灯。
（1）电流多条路径；（2）各用电器独立工作；（3）干路开关控制整个电路。支路开关控制本支路
三、组合电路和集成电路（小组内讨论、交流完成）
组合电路：通过串联和并联组合的方式连接的元器件
集成电路：构接数千万个电子元件的单晶片
不论集成电路如何复杂，如何神秘，串联、并联电路都是构成复杂电路的重要基本单元。
1、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
2、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。
