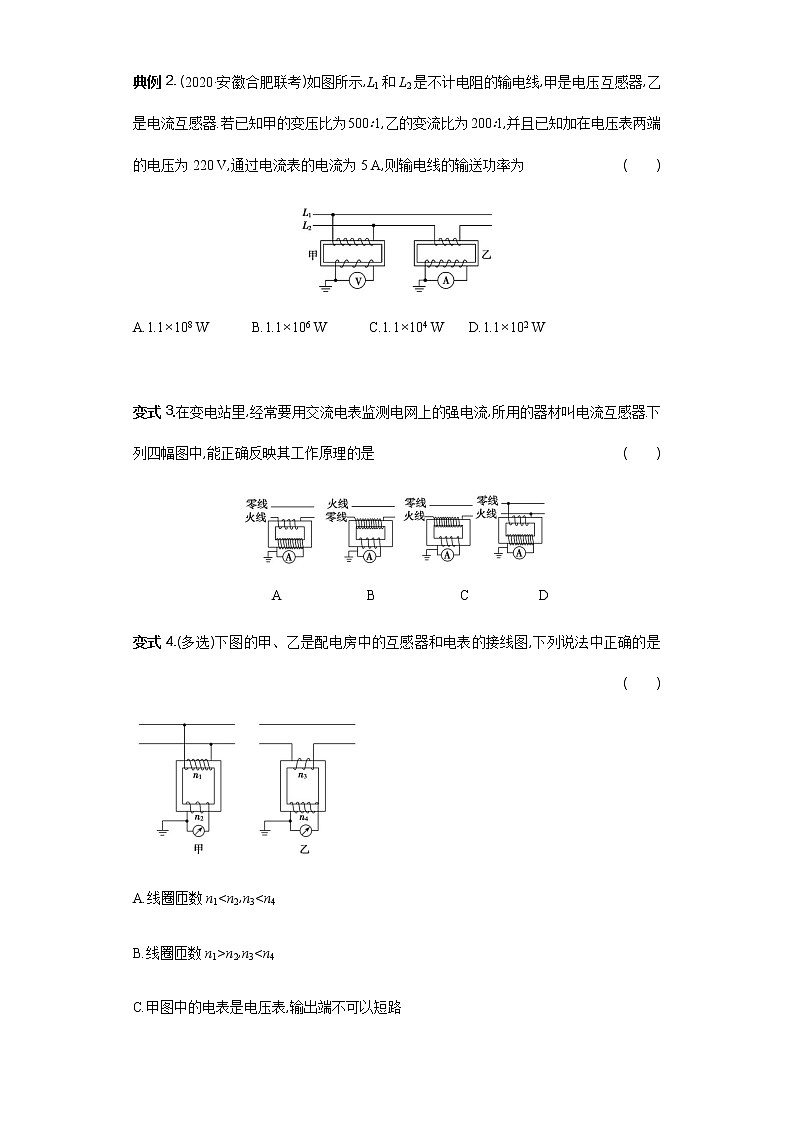

必刷11　变压器的几种类型


必刷点1　自耦变压器

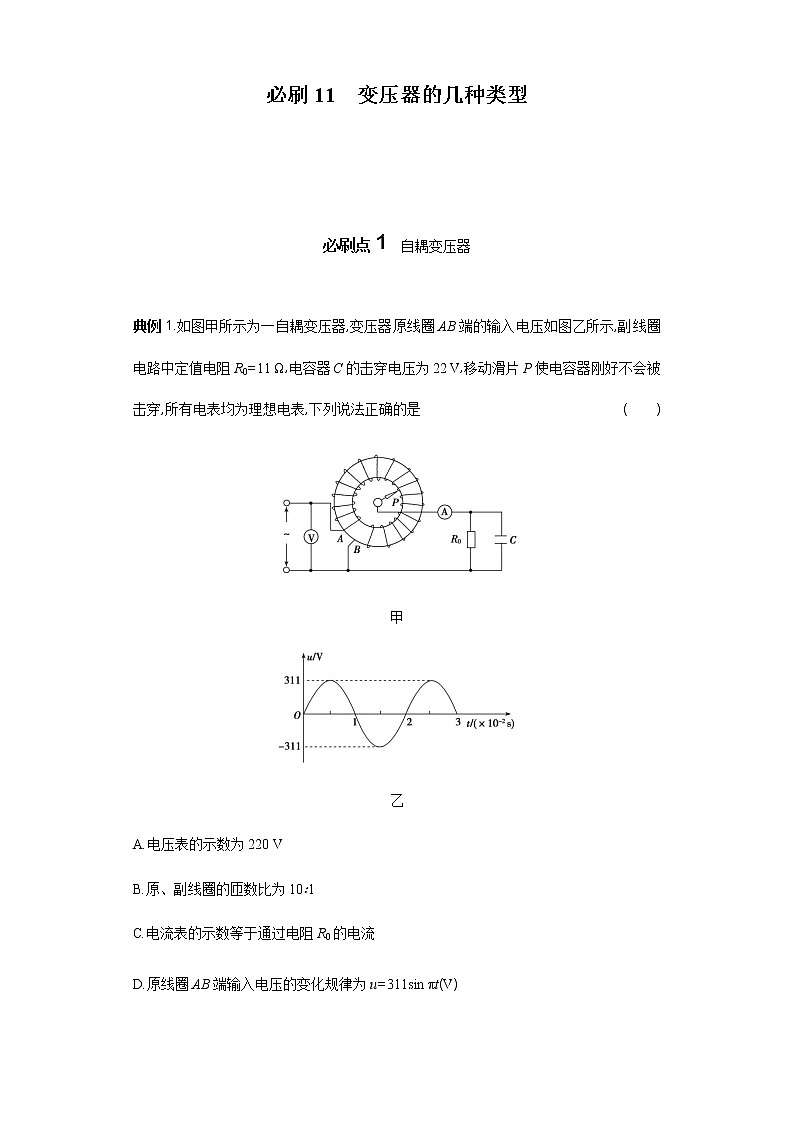

典例1.如图甲所示为一自耦变压器,变压器原线圈AB端的输入电压如图乙所示,副线圈电路中定值电阻R0=11 Ω,电容器C的击穿电压为22 V,移动滑片P使电容器刚好不会被击穿,所有电表均为理想电表,下列说法正确的是(　　)

甲

乙
A.电压表的示数为220 V
B.原、副线圈的匝数比为10∶1
C.电流表的示数等于通过电阻R0的电流
D.原线圈AB端输入电压的变化规律为u=311sin πt(V)

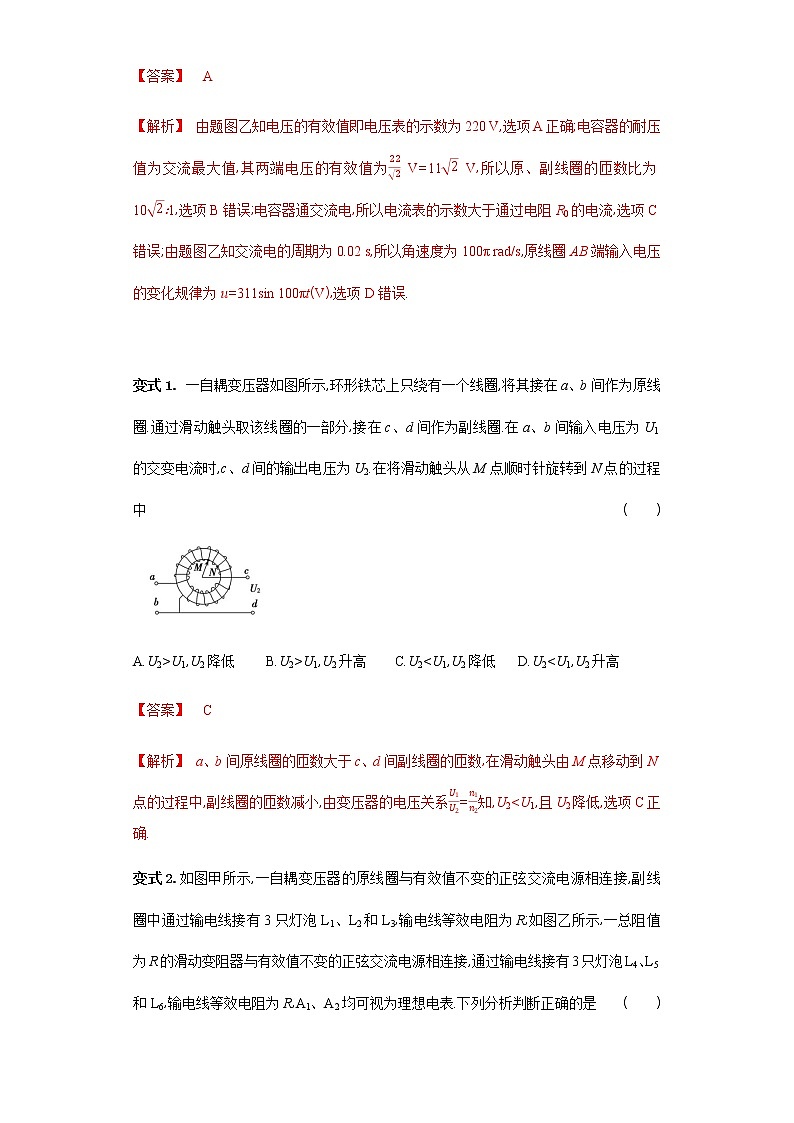

【答案】　A
【解析】 由题图乙知电压的有效值即电压表的示数为220 V,选项A正确;电容器的耐压值为交流最大值,其两端电压的有效值为222 V=112 V,所以原、副线圈的匝数比为102∶1,选项B错误;电容器通交流电,所以电流表的示数大于通过电阻R0的电流,选项C错误;由题图乙知交流电的周期为0.02 s,所以角速度为100π rad/s,原线圈AB端输入电压的变化规律为u=311sin 100πt(V),选项D错误.

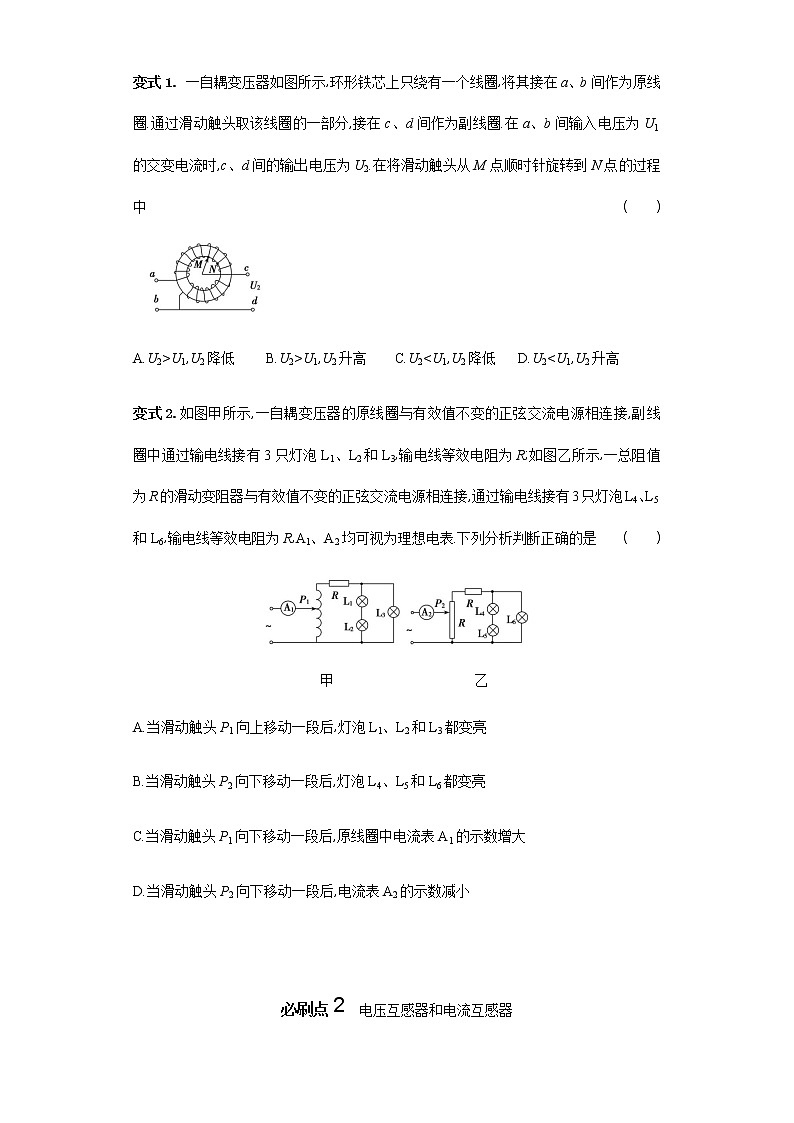

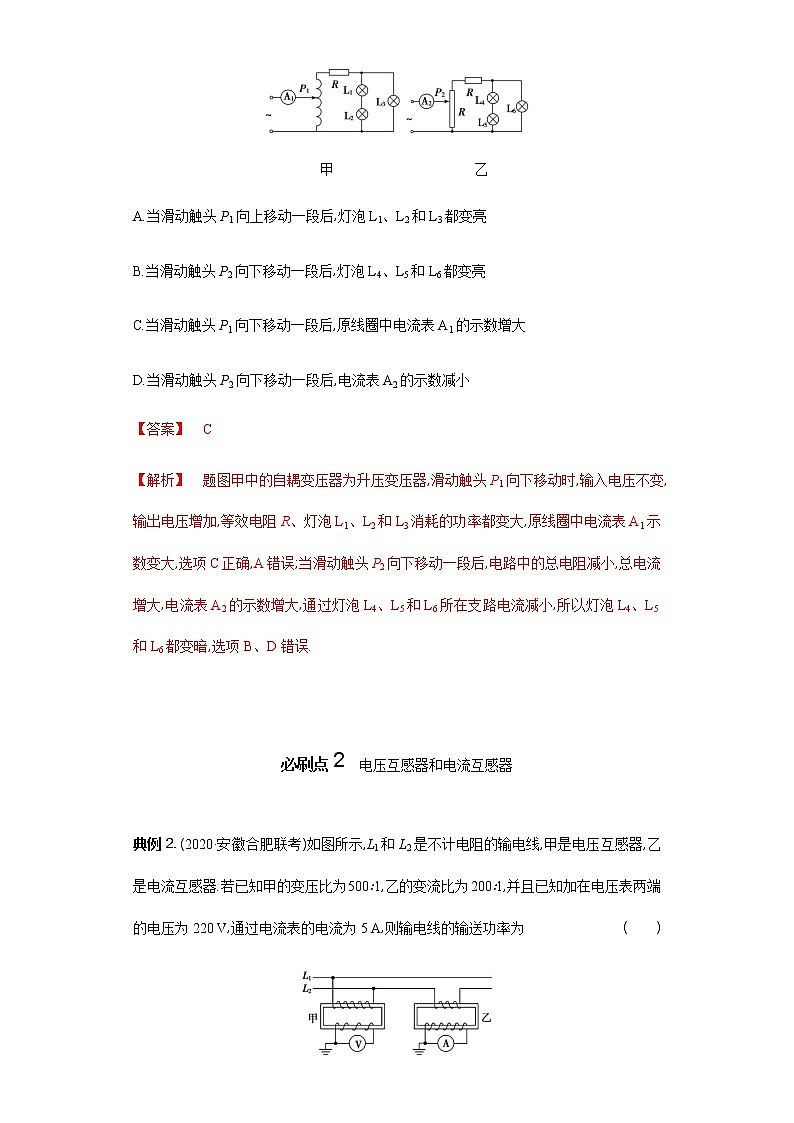

变式1. 一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈.在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2.在将滑动触头从M点顺时针旋转到N点的过程中(　　)
　　　　　　　　　　　　　　　　　
A.U2>U1,U2降低 B.U2>U1,U2升高 C.U2
