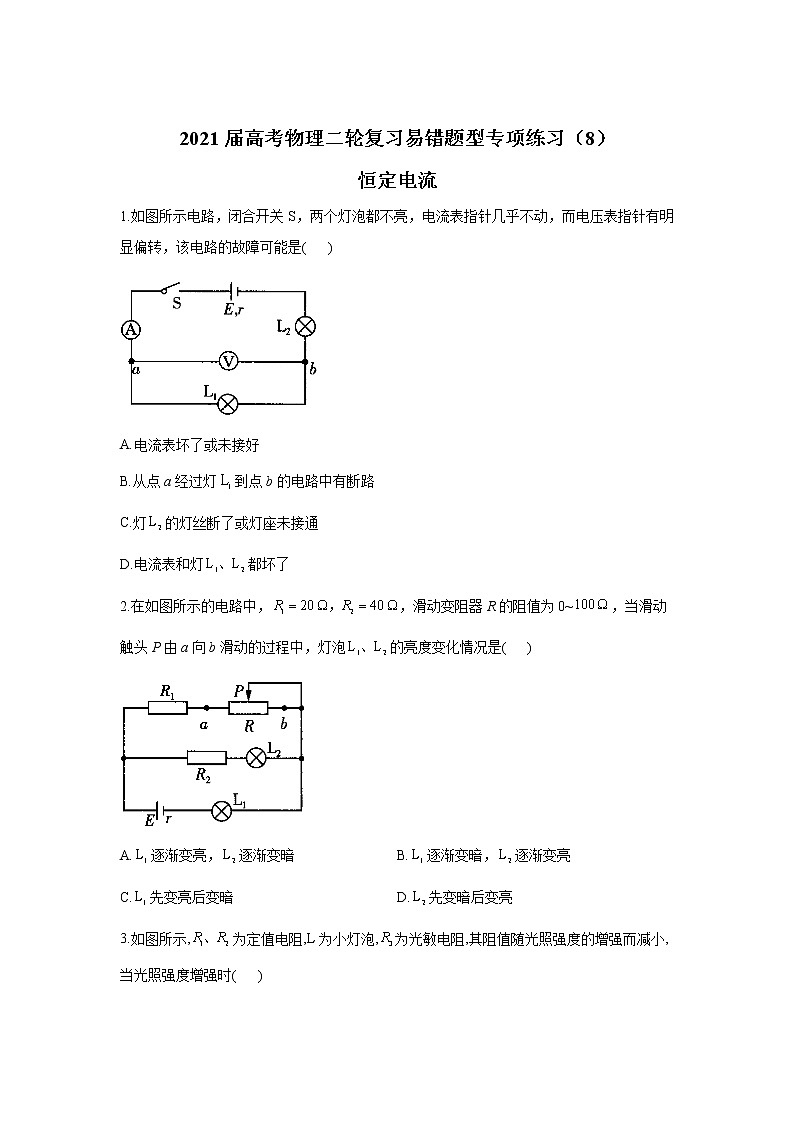

2021届高考物理二轮复习易错题型专项练习（8）恒定电流

2021届高考物理二轮复习易错题型专项练习（8）

恒定电流

1.如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是(   )

A.电流表坏了或未接好

B.从点a经过灯到点b的电路中有断路

C.灯的灯丝断了或灯座未接通

D.电流表和灯都坏了

2.在如图所示的电路中，，滑动变阻器R的阻值为0~，当滑动触头P由a向b滑动的过程中，灯泡的亮度变化情况是(   )

A.逐渐变亮，逐渐变暗 B.逐渐变暗，逐渐变亮

C.先变亮后变暗  D.先变暗后变亮

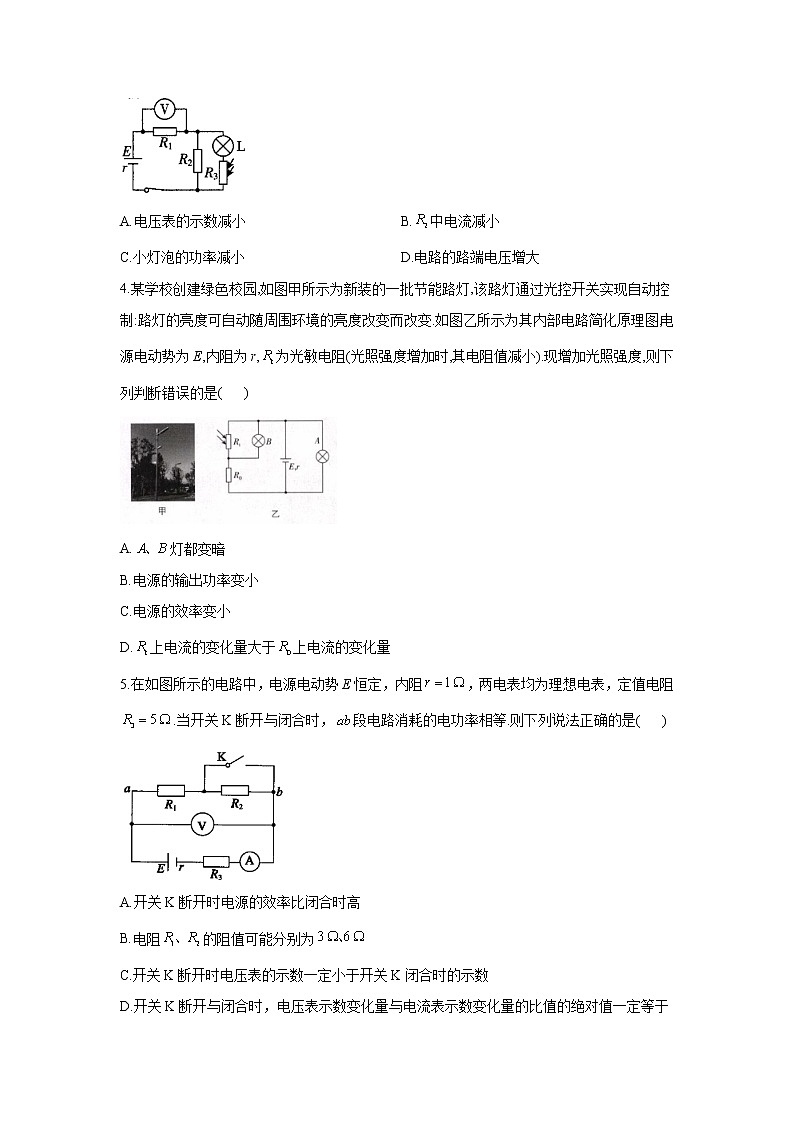

3.如图所示,为定值电阻,L为小灯泡,为光敏电阻,其阻值随光照强度的增强而减小,当光照强度增强时(   )

A.电压表的示数减小  B.中电流减小

C.小灯泡的功率减小  D.电路的路端电压增大

4.某学校创建绿色校园,如图甲所示为新装的一批节能路灯,该路灯通过光控开关实现自动控制:路灯的亮度可自动随周围环境的亮度改变而改变.如图乙所示为其内部电路简化原理图,电源电动势为E,内阻为r,为光敏电阻(光照强度增加时,其电阻值减小).现增加光照强度,则下列判断错误的是(   )

A.灯都变暗

B.电源的输出功率变小

C.电源的效率变小

D.上电流的变化量大于上电流的变化量

5.在如图所示的电路中，电源电动势E恒定，内阻，两电表均为理想电表，定值电阻.当开关K断开与闭合时，段电路消耗的电功率相等.则下列说法正确的是(   )

A.开关K断开时电源的效率比闭合时高

B.电阻的阻值可能分别为

C.开关K断开时电压表的示数一定小于开关K闭合时的示数

D.开关K断开与闭合时，电压表示数变化量与电流表示数变化量的比值的绝对值一定等于

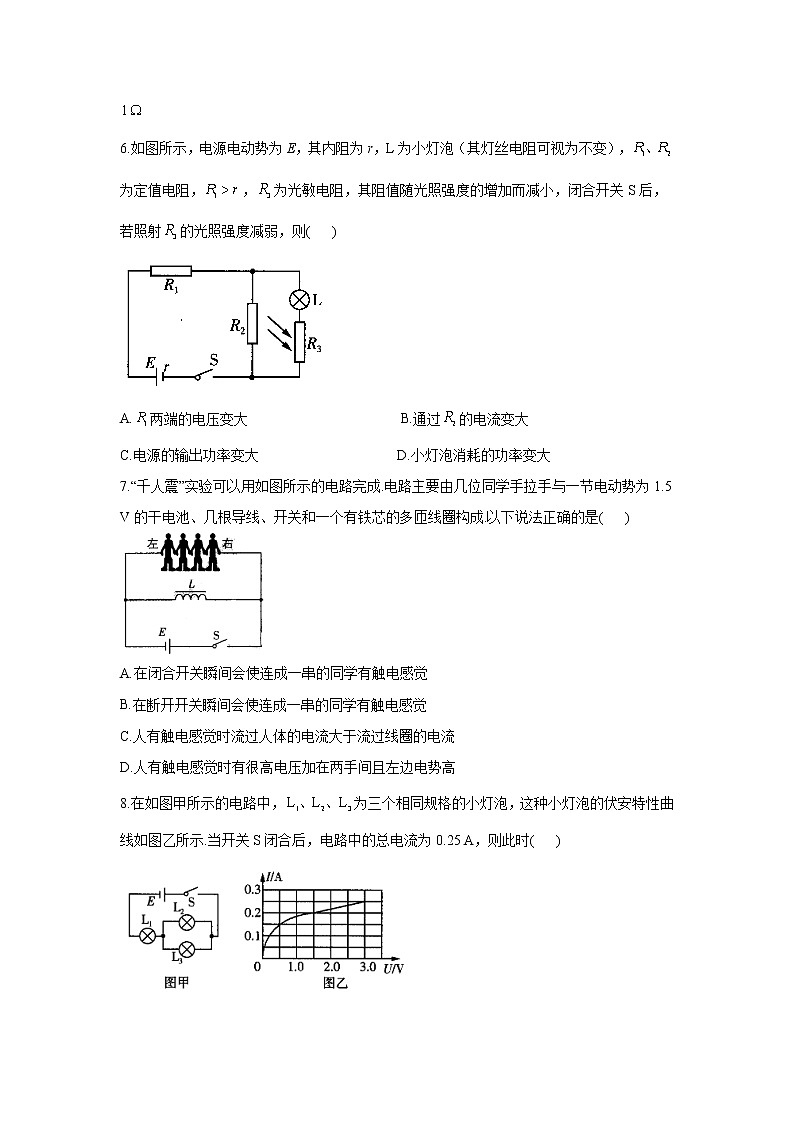

6.如图所示，电源电动势为E，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），为定值电阻，，为光敏电阻，其阻值随光照强度的增加而减小，闭合开关S后，若照射的光照强度减弱，则(   )

A.两端的电压变大  B.通过的电流变大

C.电源的输出功率变大 D.小灯泡消耗的功率变大

7.“千人震”实验可以用如图所示的电路完成.电路主要由几位同学手拉手与一节电动势为1.5 V的干电池、几根导线、开关和一个有铁芯的多匝线圈构成.以下说法正确的是(   )

A.在闭合开关瞬间会使连成一串的同学有触电感觉

B.在断开开关瞬间会使连成一串的同学有触电感觉

C.人有触电感觉时流过人体的电流大于流过线圈的电流

D.人有触电感觉时有很高电压加在两手间且左边电势高

8.在如图甲所示的电路中，为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示.当开关S闭合后，电路中的总电流为0.25 A，则此时(   )

A.两端的电压为两端电压的2倍 B.消耗的电功率为0.75 W

C.的电阻为  D.消耗的电功率的比值大于4

9.如图所示电路中，为定值电阻，电源的内阻为r.闭合开关S，理想电压表显示有读数，调节可变电阻R的阻值，电压表示数的增大量为.对此过程，下列判断正确的是(   )

A.可变电阻R阻值增大，流过它的电流增大

B.电阻两端的电压减小，减小量小于

C.通过电阻的电流减小，减小量等于

D.路端电压一定增大，增大量小于

10.如图所示，分别是一电源和一小灯泡的图线，图线a与纵、横轴的交点坐标为和，两条图线的交点坐标为，图线b在交点的切线与横轴交点的坐标为，则下列说法正确的是(   )

A.小灯泡的电阻随着电流的增大而减小

B.电源与小灯泡形成闭合回路且通过的电流都为时小灯泡的电阻为

C.电源的电动势为

D.电源的内阻为

11.如图所示，电源电动势为E，内阻恒为是定值电阻，热敏电阻的阻值随温度的降低而增大，C是平行板电容器，电路中的电表均为理想电表.闭合开关S，带电液滴刚好静止在C内.在温度降低的过程中，分别用和表示电流表A、电压表、电压表和电压表的示数，用和表示电流表A、电压表、电压表和电压表的示数变化量的绝对值.温度降低时，关于该电路工作状态的变化，下列说法正确的是(   )

A.一定都不变 B.和均不变

C.带电液滴一定向下加速运动 D.电源的工作效率一定变大

12.某实验小组用图甲所示电路测量电源E的电动势和内阻，图中电压表V的最大测量值为3 V，虚线框内为用电流计G改装的电流表.

（1）已知电流计G的满偏电流、内阻，电路中已将它改装为最大测量值为600 mA的电流表，则___________Ω（结果保留两位有效数字）.

（2）通过移动变阻器R的滑片，得到多组电压表V的读数U和电流计G的读数I，作出如图乙所示的图像.某次测量时，电压表V的示数如图丙所示，则此时通过电源E的电流为_______mA（结果保留三位有效数字）；电源E的电动势等于___________V，内阻等于_______Ω（结果保留三位有效数字）.

（3）若用来改装电流表的电阻的实际阻值略小于计算值，则对电源电动势测量的结果__________（填“有”或“没有”）影响.

答案以及解析

1.答案：B

解析：若电流表坏了或未接好，电路中没有电流，电压表就无示数，故A错误；电压表有示数，说明电流表和完好，电压表直接与电源两极相连，说明从点a经过到点b的电路中有断路，故B正确，C、D错误.

2.答案：B

解析：灯泡的亮度由灯泡的实际功率大小决定，灯丝电阻不变，研究通过灯丝电流的大小可知灯泡的亮度.当滑动触头由a向b滑动过程中，滑动变阻器连入电路部分的电阻增大，总电阻增大，总电流变小，灯泡逐渐变暗；路端电压变大，灯泡两端电压变小，并联部分的电路两端电压增大，通过的电流变大，所以逐渐变亮，选项B正确.

3.答案：B

解析：当光照强度增强时,光敏电阻的阻值减小,故电路的总阻值减小,总电流增大,由,可知电压表的示数增大,A错误;两端的电压，知两端的电压减小,故通过的电流减小,B正确;由知增大,故小灯泡的功率增大,C错误;电路的路端电压,总电流增大,故路端电压减小,D错误.

4.答案：B

解析：光照强度增加,光敏电阻的阻值减小,电路的总电阻减小,故电路的总电流增大,电源内电压增大,路端电压减小,A灯变暗,流过的电流增大,两端的电压增大,两端电压减小,B灯两端的电压减小,B灯变暗,故A正确;电源电动势不变,电路的总电流增大,电源的输出功率增大,故B错误;电源的效率为,路端电压减小,电源的效率变小,故C正确;通过的电流等于通过光敏电阻的电流与通过B灯的电流之和,根据前面的分析,通过B灯的电流减小,而通过的电流增大,故上电流的变化量大于上电流的变化量,故D正确.

5.答案：A

解析：电源的效率，可知等效内阻确定时，外电阻越大，电源的效率越高，选项A正确；根据题意，开关K断开与闭合时，段电路消耗的电功率相等，则有，将代入，等式不成立，故选项B错误；开关K断开时外电路总电阻大于开关K闭合时外电路总电阻，则开关K断开时电路中电流较小，电源与分压较小，电压表的示数较大，故选项C错误；根据闭合电路欧姆定律得，则电压表示数的变化量与电流表示数的变化量的比值的绝对值为，故选项D错误.

6.答案：B

解析：因照射的光照强度减弱，则光敏电阻的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中干路电流减小，故两端的电压减小，A错误.因干路电流减小，电源的内电压减小，路端电压增大，又因两端的电压减小，故并联电路部分电压增大；则流过的电流增大，由并联电路的电流规律可知，流过灯泡的电流减小，由可知，小灯泡消耗的功率变小，B正确，D错误.由于，结合电源的输出功率与外电阻的关系可知，当外电阻增大时，电源的输出功率变小，C错误.

7.答案：BD

解析：在闭合开关瞬间,有铁芯的多匝线圈与同学们并联,由于干电池的电动势为1.5 V,所以电流很小,同学们没有触电感觉,A错误;在断开开关瞬间,有铁芯的多匝线圈电流变小,从而产生很高的瞬间电压,同学们有触电感觉,故B正确;人有触电感觉时,有铁芯的多匝线圈与同学们串联,流过人体的电流等于流过线圈的电流,故C错误;在断开开关瞬间,根据楞次定律可得,通过同学们身体的电流方向从左向右,所以人有触电感觉时有很高电压加在两手间且左边电势高,故D正确.

8.答案：BD

解析：电路中的总电流为0.25 A，即中电流为0.25 A，由小灯泡的伏安特性曲线可知两端的电压为3.0 V，消耗的电功率为，选项B正确；根据并联电路规律可知，中的电流为0.125 A，由小灯泡的伏安特性曲线可知，两端的电压大约为0.3V，故两端的电压约为两端电压的10倍，选项A错误；由欧姆定律可知，的电阻约为，选项C错误；消耗的电功率约为，即消耗的电功率的比值大于4，选项D正确.

9.答案：BD

解析：当调节可变电阻R的阻值时，电压表示数增大量为，根据闭合电路欧姆定律可知，可变电阻R阻值增大，干路电流减小，电阻所在支路电流增大，流过可变电阻R的电流减小，选项A错误.电阻两端的电压减小，电源内电压减小，二者减小量之和等于，所以电阻两端的电压减小量小于，选项B正确.通过电阻的电流减小，减小量等于，选项C错误.路端电压一定增大，增大量为，小于，选项D正确.

10.答案：CD

解析：从图线b可以看出小灯泡的值随着电流的增大而增大，即小灯泡的电阻随着电流的增大而增大，选项A错误；当小灯泡与电源串联形成闭合电路时，由图线可知，回路中的电流为时，路端电压为，由电阻的定义可知，而不是，选项B错误；由闭合电路欧姆定律有，结合图线可知电源的电动势为，内阻，选项C、D正确.

11.答案：BD

解析：由题意可知，，当温度降低时，增大，则不变，增大，增大，A错误；不变，不变，不变，B正确；增大时，其两端电压增大，平行板电容器两端的电压也增大，液滴向上加速运动，C错误；增大，则外电阻增大，电源的效率增大，D正确.

12.答案：（1）0.15

（2）300；2.93；1.00

（3）没有

解析：（1）根据欧姆定律可知，代入数据解得.

（2）根据题图内可知电压表读数为2.60 V，根据题图乙可知电流计的读数为100 mA，通过电阻的电流等于通过电流计G电流的2倍，则电路的总电流为300 mA；根据图像可知，电源的电动势为，因改装的电流表的内阻为，则电源内阻.

（3）电源电动势等于电流表读数为零时电压表的读数，可知电表改装时，若用来改装电流表的电阻的实际阻值略小于计算值，则对电源电动势测量的结果没有影响.
