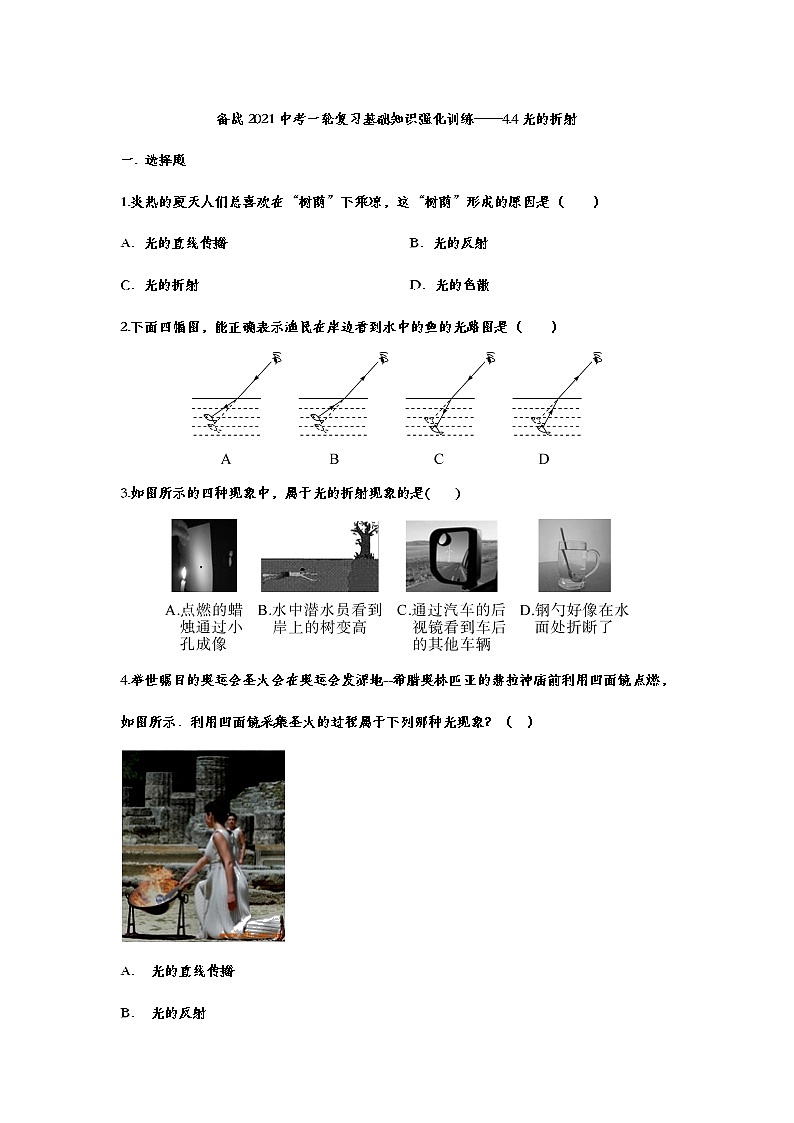

备战2021中考一轮复习基础知识强化训练——4.4光的折射

这是一份备战2021中考一轮复习基础知识强化训练——4.4光的折射，共18页。

A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
2.下面四幅图，能正确表示渔民在岸边看到水中的鱼的光路图是（ ）
3.如图所示的四种现象中，属于光的折射现象的是( )
4.举世瞩目的奥运会圣火会在奥运会发源地--希腊奥林匹亚的赫拉神庙前利用凹面镜点燃，如图所示．利用凹面镜采集圣火的过程属于下列哪种光现象？（ ）
A． 光的直线传播
B． 光的反射
C． 光的色散
D． 光的折射

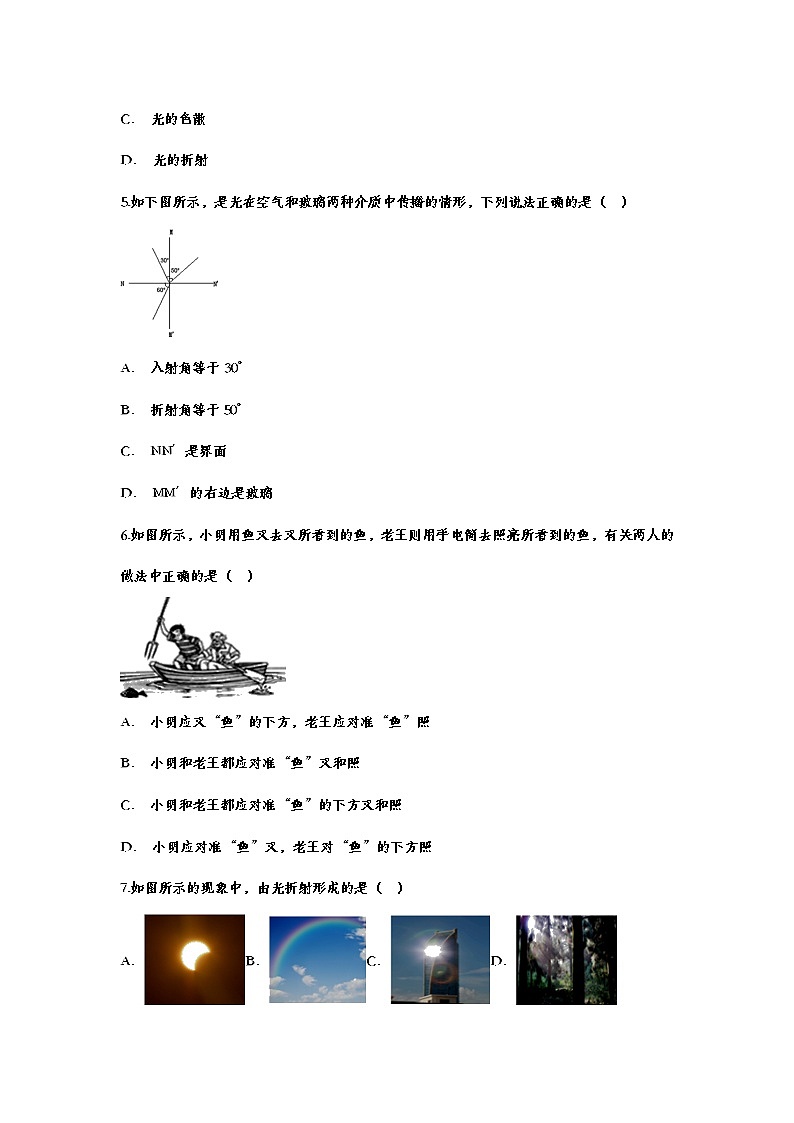

5.如下图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（ ）
A． 入射角等于30°
B． 折射角等于50°
C． NN′是界面
D． MM′的右边是玻璃
6.如图所示，小明用鱼叉去叉所看到的鱼，老王则用手电筒去照亮所看到的鱼，有关两人的做法中正确的是（ ）
A． 小明应叉“鱼”的下方，老王应对准“鱼”照
B． 小明和老王都应对准“鱼”叉和照
C． 小明和老王都应对准“鱼”的下方叉和照
D． 小明应对准“鱼”叉，老王对“鱼”的下方照
7.如图所示的现象中，由光折射形成的是（ ）
A．B．C．D．
8.我国建成全球规模最大熔盐塔式光热电站，如图是利用大规模阵列抛物镜面收集太阳能的工作原理图。下列关于太阳光传播的说法正确的是

A．在定日镜面上发生反射 B．在定日镜面上发生折射
C．经过定日镜后沿直线传播 D．经过定日镜后传播速度不变
9.一束光从水中斜射入空气中时，发生了反射和折射现象。下列光路图能正确表示这一现象的是
10.“海市蜃楼”是自然界的奇景，下列现象和“海市蜃楼”形成原因相同的是
11.如图所示，画中人出现了错误判断。以下四幅光路图中，能正确说明产生这一现象原因的是
12.暑假小明去五台山旅游，站在清澈的湖边，望向平静的水面，看到“云在水中飘，鱼在云上游，鱼戏白塔绿树间”(如图)．这些景象中距离水面最远的是( )
A. 白云倒影 B. 游动的鱼
C. 白塔倒影 D. 绿树倒影
二、填空题
1.在水边拍摄的照片上，建筑物在水中的“倒影”看起来比建筑物本身“暗”一些，主要是因为建筑物反射的光射到水面时，有一部分发生了________进入水中。
2．如图所示，一束光斜射到平静的水面上，同时发生反射和折射，则入射角为________度，折射角________(选填“大于”“小于”或“等于”)入射角。
3.早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30°，反射光线恰好与折射光线垂直，则折射角为________。随着时间的推移，从早晨到中午，折射角将________(选填“增大”“不变”或“减小”)。
4.如图所示，一束激光射到空水槽底部O点，形成一个光斑。向水槽中注入适量水后，水槽底部光斑移动到O点的________(选填“左”或“右”)侧，继续沿水槽壁缓慢注水，在此过程中，折射角________(选填“增大”“不变”或“减小”)。
5.2013年12月4日上午8点25分左右，南京的天空中出现“两个太阳”的奇观．光学专家表示，眼下南京雾霾天，空气中漂浮物沾上水汽后，会形成多棱镜，太阳照射，使太阳光发生了 ______ （填“折射”或“反射”），形成太阳的 ______ （填“实”或“虚”）像，所以产生“2个太阳”．我们在水中也看到了“两个太阳”，是由于光的 ______ 现象形成的（填“折射”或“反射”）．
6.如图所示为光从空气射向玻璃时发生反射和折射的光路图，由图可知，折射光线是______，入射角是________度，界面的________（选填“上”或“下”或“左”或“右”）侧是空气。
7.诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷．其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了________所成的像，太阳实际在图中________(选填“甲”或“乙”)的位置．
8.一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角．如图所示，若反射光线与折射光线的夹角为83°，则反射角的大小为______，折射角的大小为________．
三、作图题
1.从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中画出入射光线和大致的折射光线．
2.（2020南充，25）一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。
四、实验题
1.在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论。经讨论，同学们认为这一方案是可行的，于是进行了探究实验。
(1)要实现探究目标，他们应选择图乙中的________(选填字母序号)两图进行实验；
(2)由AD两图的实验________(选填“能”或“不能”)得出结论，原因是
；
(3)某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，油对光的偏折本领较大。
2.某小组同学在“研究光的折射规律”的实验中，按正确的方法安装和调节好实验装置．他们使光从空气斜射入水中，按表一中的入射角i依次进行了三次实验，并将相应的折射角r记录在表一中．然后他们使光从空气斜射入玻璃中，重复上述实验，并将数据记录在表二中．
表一（空气斜射入水）
表二（空气斜射入玻璃
（1）分析比较实验序号 ______ 数据中的入射角i与折射角r变化关系及相关条件，可得出的初步结论是：光从空气斜射入其它介质，折射角随入射角的增大而增大
（2）分析比较实验序号1与4（或2与5、3与6）数据中的入射角i与折射角r的关系及相关条件，可得出的初步结论是： ______ ．
（3）请进一步综合分析比较表一、表二中的数据及相关条件，并归纳得出结论 ______ ．
3.小杰同学探究光从空气射入不同介质发生折射时的一些规律，他将一束光从空气射入水中发生折射的实验数据记录于下表：
（1）分析实验序号1（或2或3或4或5）中折射角与入射角的大小关系，得出初步结论是：____；
（2）分析实验序号1与2与3与4与5中折射角与入射角的变化关系，得出初步结论是：_____；
（3）该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路：
①综合分析表中的数据和如图1中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角 入射角。（选填“大于”或“小于”或“等于”）
②如图2所示，根据上述结论，光从玻璃斜射向酒精后经过了点A，那么激光光源的入射点应在 。（选填“O点左侧”或“O点处”或“O点右侧”）
五、解答题
1.小明在游泳时发现，清澈见底的池水看起来不太深，可下去后感觉要比看到的深。试作图分析，为什么池水看起来比实际的浅？
备战2021中考一轮复习基础知识强化训练——4.4光的折射参考答案
一. 选择题
1.炎热的夏天人们总喜欢在“树荫”下乘凉，这“树荫”形成的原因是（ ）
A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
【答案】A
2.下面四幅图，能正确表示渔民在岸边看到水中的鱼的光路图是（ ）
【答案】D
3.如图所示的四种现象中，属于光的折射现象的是( )
【答案】BD
4.举世瞩目的奥运会圣火会在奥运会发源地--希腊奥林匹亚的赫拉神庙前利用凹面镜点燃，如图所示．利用凹面镜采集圣火的过程属于下列哪种光现象？（ ）
A． 光的直线传播
B． 光的反射
C． 光的色散
D． 光的折射
【答案】B
5.如下图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（ ）
A． 入射角等于30°
B． 折射角等于50°
C． NN′是界面
D． MM′的右边是玻璃
【答案】D
6.如图所示，小明用鱼叉去叉所看到的鱼，老王则用手电筒去照亮所看到的鱼，有关两人的做法中正确的是（ ）
A． 小明应叉“鱼”的下方，老王应对准“鱼”照
B． 小明和老王都应对准“鱼”叉和照
C． 小明和老王都应对准“鱼”的下方叉和照
D． 小明应对准“鱼”叉，老王对“鱼”的下方照
【答案】A
7.如图所示的现象中，由光折射形成的是（ ）
A．B．C．D．
【答案】B
8.我国建成全球规模最大熔盐塔式光热电站，如图是利用大规模阵列抛物镜面收集太阳能的工作原理图。下列关于太阳光传播的说法正确的是

A．在定日镜面上发生反射 B．在定日镜面上发生折射
C．经过定日镜后沿直线传播 D．经过定日镜后传播速度不变
【答案】ACD
9.一束光从水中斜射入空气中时，发生了反射和折射现象。下列光路图能正确表示这一现象的是
【答案】D
10.“海市蜃楼”是自然界的奇景，下列现象和“海市蜃楼”形成原因相同的是
【答案】C
11.如图所示，画中人出现了错误判断。以下四幅光路图中，能正确说明产生这一现象原因的是
【答案】D
12.暑假小明去五台山旅游，站在清澈的湖边，望向平静的水面，看到“云在水中飘，鱼在云上游，鱼戏白塔绿树间”(如图)．这些景象中距离水面最远的是( )
A. 白云倒影 B. 游动的鱼
C. 白塔倒影 D. 绿树倒影
【答案】A
二、填空题
1.在水边拍摄的照片上，建筑物在水中的“倒影”看起来比建筑物本身“暗”一些，主要是因为建筑物反射的光射到水面时，有一部分发生了________进入水中。
【答案】折射
2．如图所示，一束光斜射到平静的水面上，同时发生反射和折射，则入射角为________度，折射角________(选填“大于”“小于”或“等于”)入射角。
【答案】60 小于
3.早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30°，反射光线恰好与折射光线垂直，则折射角为________。随着时间的推移，从早晨到中午，折射角将________(选填“增大”“不变”或“减小”)。
【答案】30° 减小
4.如图所示，一束激光射到空水槽底部O点，形成一个光斑。向水槽中注入适量水后，水槽底部光斑移动到O点的________(选填“左”或“右”)侧，继续沿水槽壁缓慢注水，在此过程中，折射角________(选填“增大”“不变”或“减小”)。
【答案】左 不变
5.2013年12月4日上午8点25分左右，南京的天空中出现“两个太阳”的奇观．光学专家表示，眼下南京雾霾天，空气中漂浮物沾上水汽后，会形成多棱镜，太阳照射，使太阳光发生了 ______ （填“折射”或“反射”），形成太阳的 ______ （填“实”或“虚”）像，所以产生“2个太阳”．我们在水中也看到了“两个太阳”，是由于光的 ______ 现象形成的（填“折射”或“反射”）．
【答案】折射；虚；反射．
6.如图所示为光从空气射向玻璃时发生反射和折射的光路图，由图可知，折射光线是______，入射角是________度，界面的________（选填“上”或“下”或“左”或“右”）侧是空气。
【答案】OB 60 左
7.诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷．其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了________所成的像，太阳实际在图中________(选填“甲”或“乙”)的位置．
【答案】折射 乙
8.一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角．如图所示，若反射光线与折射光线的夹角为83°，则反射角的大小为______，折射角的大小为________．
【答案】53° 44°
三、作图题
1.从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中画出入射光线和大致的折射光线．
【答案】如答图所示
2.（2020南充，25）一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。
【答案】
四、实验题
1.在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论。经讨论，同学们认为这一方案是可行的，于是进行了探究实验。
(1)要实现探究目标，他们应选择图乙中的________(选填字母序号)两图进行实验；
(2)由AD两图的实验________(选填“能”或“不能”)得出结论，原因是
；
(3)某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，油对光的偏折本领较大。
【答案】(1)BD (2)不能 没有控制液面的高度相同 (3)油
2.某小组同学在“研究光的折射规律”的实验中，按正确的方法安装和调节好实验装置．他们使光从空气斜射入水中，按表一中的入射角i依次进行了三次实验，并将相应的折射角r记录在表一中．然后他们使光从空气斜射入玻璃中，重复上述实验，并将数据记录在表二中．
表一（空气斜射入水）
表二（空气斜射入玻璃
（1）分析比较实验序号 ______ 数据中的入射角i与折射角r变化关系及相关条件，可得出的初步结论是：光从空气斜射入其它介质，折射角随入射角的增大而增大
（2）分析比较实验序号1与4（或2与5、3与6）数据中的入射角i与折射角r的关系及相关条件，可得出的初步结论是： ______ ．
（3）请进一步综合分析比较表一、表二中的数据及相关条件，并归纳得出结论 ______ ．
【答案】（1）1、2、3（或4、5、6）；（2）光从空气斜射入水、玻璃中，当入射角一定时，在玻璃中的折射角总是小于水中的折射角；（3）不同介质的折射率不相同．
3.小杰同学探究光从空气射入不同介质发生折射时的一些规律，他将一束光从空气射入水中发生折射的实验数据记录于下表：
（1）分析实验序号1（或2或3或4或5）中折射角与入射角的大小关系，得出初步结论是：____；
（2）分析实验序号1与2与3与4与5中折射角与入射角的变化关系，得出初步结论是：_____；
（3）该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路：
①综合分析表中的数据和如图1中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角 入射角。（选填“大于”或“小于”或“等于”）
②如图2所示，根据上述结论，光从玻璃斜射向酒精后经过了点A，那么激光光源的入射点应在 。（选填“O点左侧”或“O点处”或“O点右侧”）
【答案】⑴光从空气斜射入水中时，折射角小于入射角
⑵光从空气斜射入水中时，入射角增大时，折射角也增大
⑶①小于 ②O点左侧
五、解答题
1.小明在游泳时发现，清澈见底的池水看起来不太深，可下去后感觉要比看到的深。试作图分析，为什么池水看起来比实际的浅？
【答案】答：
从池底射向空气中的光线，在水面处发生了折射，折射光线偏离法线。人逆着折射光线看去，看到的是变高了的池底的虚像，因此看到的池底升高，池水变浅。
