备战2021中考一轮复习基础知识强化训练——15.2电流和电路

这是一份备战2021中考一轮复习基础知识强化训练——15.2电流和电路，共11页。试卷主要包含了如图所示的电路中，正确的是，下列各电路图中，正确的是，下列说法中正确的是， 绿 等内容，欢迎下载使用。

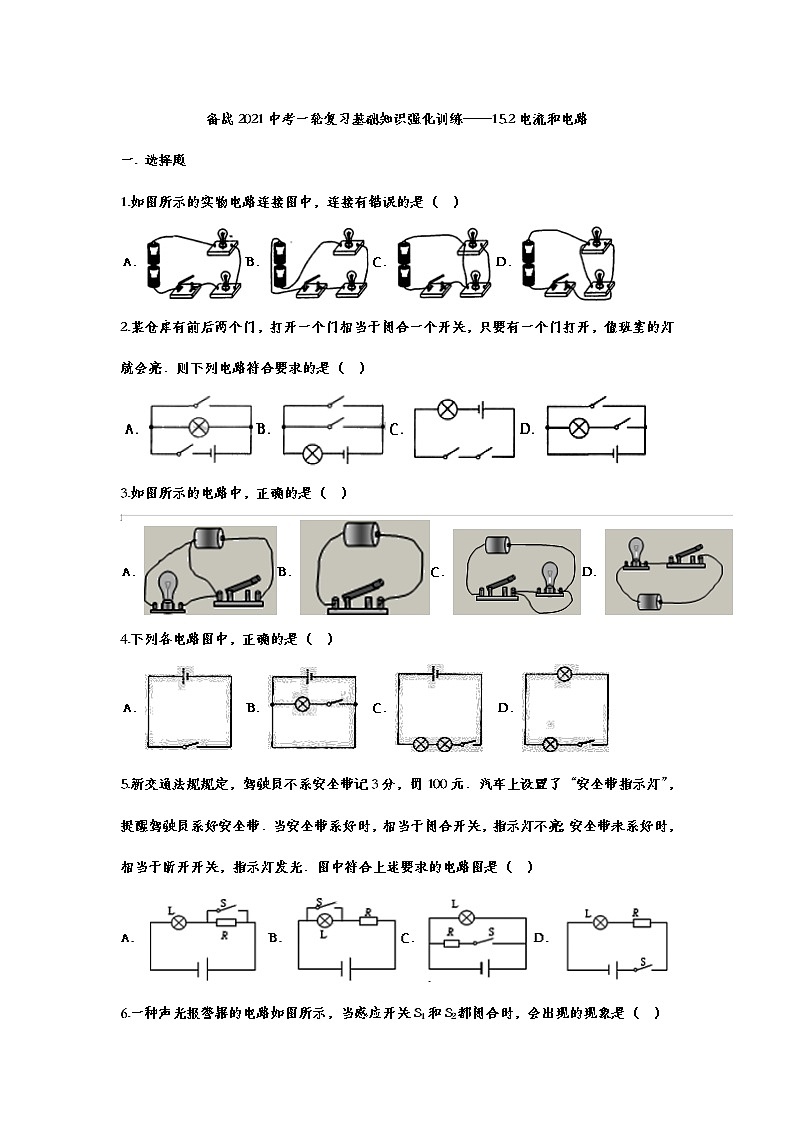

1.如图所示的实物电路连接图中，连接有错误的是（ ）
2.某仓库有前后两个门，打开一个门相当于闭合一个开关，只要有一个门打开，值班室的灯就会亮．则下列电路符合要求的是（ ）
3.如图所示的电路中，正确的是（ ）
4.下列各电路图中，正确的是（ ）
5.新交通法规规定，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ）

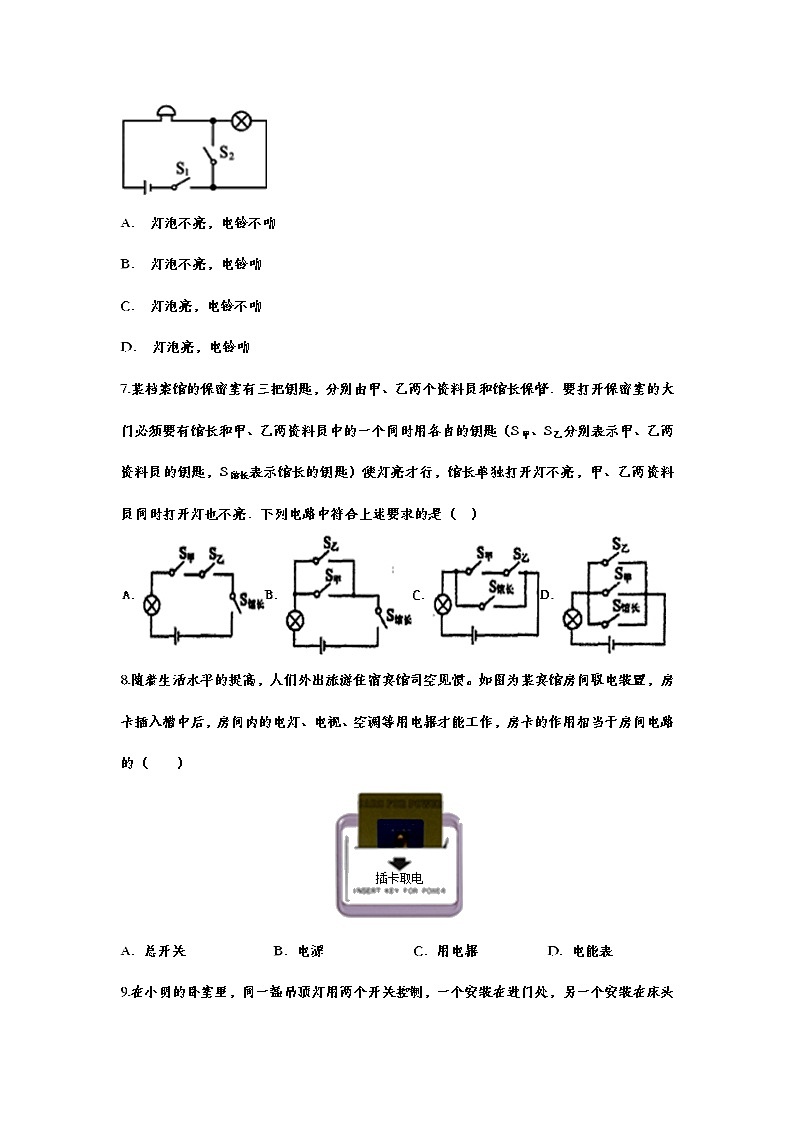

6.一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是（ ）
A． 灯泡不亮，电铃不响
B． 灯泡不亮，电铃响
C． 灯泡亮，电铃不响
D． 灯泡亮，电铃响
7.某档案馆的保密室有三把钥匙，分别由甲、乙两个资料员和馆长保管．要打开保密室的大门必须要有馆长和甲、乙两资料员中的一个同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙，S馆长表示馆长的钥匙）使灯亮才行，馆长单独打开灯不亮，甲、乙两资料员同时打开灯也不亮．下列电路中符合上述要求的是（ ）
8.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关B．电源C．用电器D．电能表

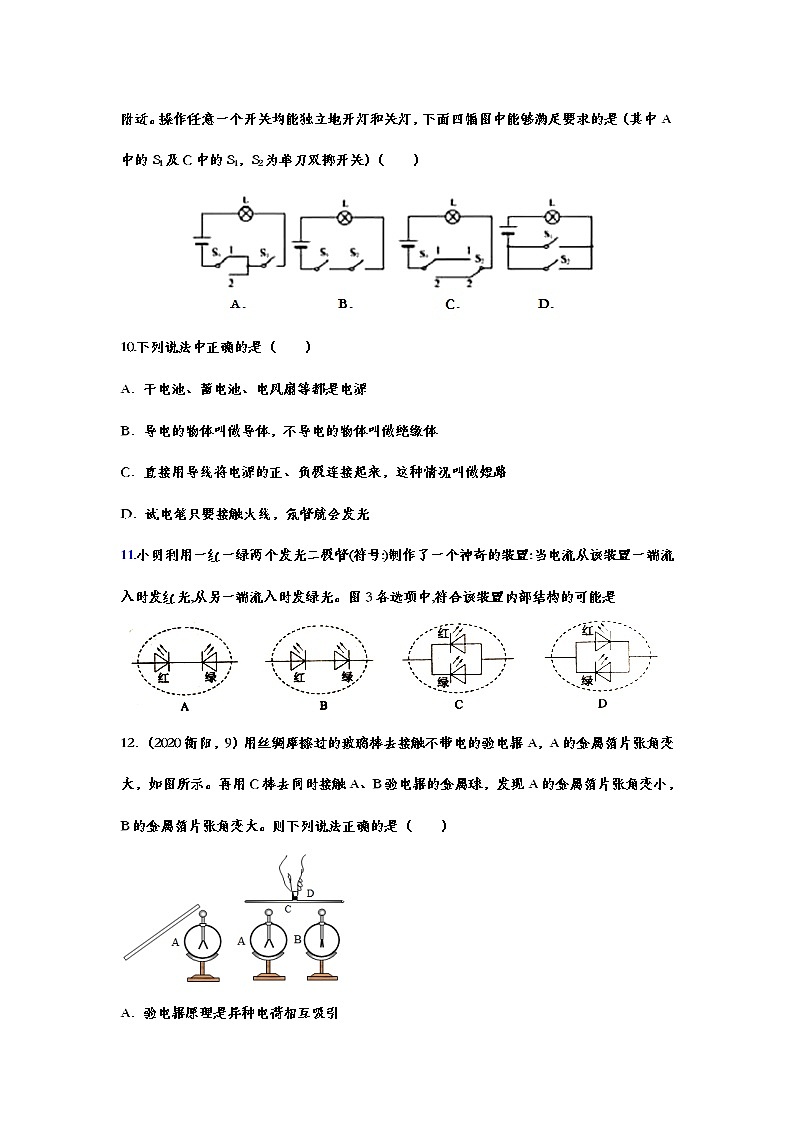

9.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（ ）
10.下列说法中正确的是（ ）
A．干电池、蓄电池、电风扇等都是电源
B．导电的物体叫做导体，不导电的物体叫做绝缘体
C．直接用导线将电源的正、负极连接起来，这种情况叫做短路
D．试电笔只要接触火线，氖管就会发光
11.小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图3各选项中,符合该装置内部结构的可能是
12．（2020衡阳，9）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
13.（2020东营，8）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
二、填空题
14.（2020威海，18）不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______｡
15.（2020抚顺，18）如图所示是一款自带投影功能的手机，我们看到的彩色投影画面是由红、______、蓝三种色光混合而成。充电宝给手机充电时，充电宝相当于电路中的______（填“电源”或“用电器”）。
16.如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合了，这说明人是____（填“导体”或“绝缘体”）．若验电器带正电，在这一过程中的电流方向是____（填“从手到金属箔”或“从金属箔到手”）．
17.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的 ______ 图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的 ______ 图；下列电路图中的 ______ 图若两开关都闭合电池将被短路．
18.指出下列电路图的错误：
① ________ ②________ ③________
备战2021中考一轮复习基础知识强化训练——15.2电流和电路参考答案
一. 选择题
1.如图所示的实物电路连接图中，连接有错误的是（ ）
.【答案】C
2.某仓库有前后两个门，打开一个门相当于闭合一个开关，只要有一个门打开，值班室的灯就会亮．则下列电路符合要求的是（ ）
【答案】B
3.如图所示的电路中，正确的是（ ）
【答案】D
4.下列各电路图中，正确的是（ ）
【答案】C
5.新交通法规规定，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ）
【答案】B
6.一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是（ ）
A． 灯泡不亮，电铃不响
B． 灯泡不亮，电铃响
C． 灯泡亮，电铃不响
D． 灯泡亮，电铃响
【答案】B
7.某档案馆的保密室有三把钥匙，分别由甲、乙两个资料员和馆长保管．要打开保密室的大门必须要有馆长和甲、乙两资料员中的一个同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙，S馆长表示馆长的钥匙）使灯亮才行，馆长单独打开灯不亮，甲、乙两资料员同时打开灯也不亮．下列电路中符合上述要求的是（ ）
【答案】B
8.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关B．电源C．用电器D．电能表
【答案】A。
9.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（ ）
【答案】C
10.下列说法中正确的是（ ）
A．干电池、蓄电池、电风扇等都是电源
B．导电的物体叫做导体，不导电的物体叫做绝缘体
C．直接用导线将电源的正、负极连接起来，这种情况叫做短路
D．试电笔只要接触火线，氖管就会发光
【答案】C。
11.小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图3各选项中,符合该装置内部结构的可能是
【答案】D
12．（2020衡阳，9）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C。
13.（2020东营，8）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
【答案】A
二、填空题
14.（2020威海，18）不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______｡
【答案】 (1)导体 (2)开关短路
15.（2020抚顺，18）如图所示是一款自带投影功能的手机，我们看到的彩色投影画面是由红、______、蓝三种色光混合而成。充电宝给手机充电时，充电宝相当于电路中的______（填“电源”或“用电器”）。
【答案】 (1). 绿 (2). 电源
16.如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合了，这说明人是____（填“导体”或“绝缘体”）．若验电器带正电，在这一过程中的电流方向是____（填“从手到金属箔”或“从金属箔到手”）．
【答案】 (1). 导体 (2). 从金属箔到手
17.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的 ______ 图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的 ______ 图；下列电路图中的 ______ 图若两开关都闭合电池将被短路．
【答案】甲；丙；乙．
18.指出下列电路图的错误：
① ________ ②________ ③________
【答案】 (1). 没有电源 (2). 电池连接错误 (3). 电源短路
