备战2021中考一轮复习基础知识强化训练——16.4变阻器
展开备战2021中考一轮复习基础知识强化训练——16.4变阻器
一. 选择题

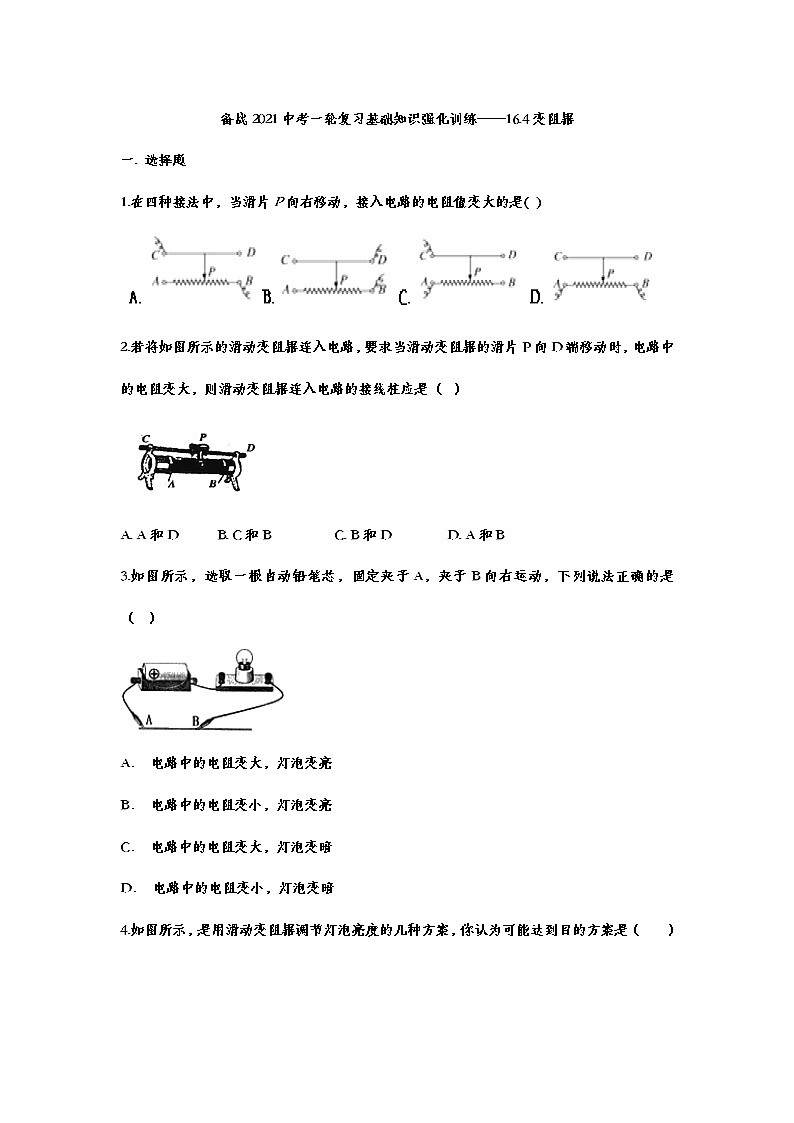

1.在四种接法中，当滑片P向右移动，接入电路的电阻值变大的是( )
2.若将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）
A. A和D B. C和B C. B和D D. A和B
3.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（ ）
A． 电路中的电阻变大，灯泡变亮
B． 电路中的电阻变小，灯泡变亮
C． 电路中的电阻变大，灯泡变暗
D． 电路中的电阻变小，灯泡变暗
4.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）
5.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（ ）

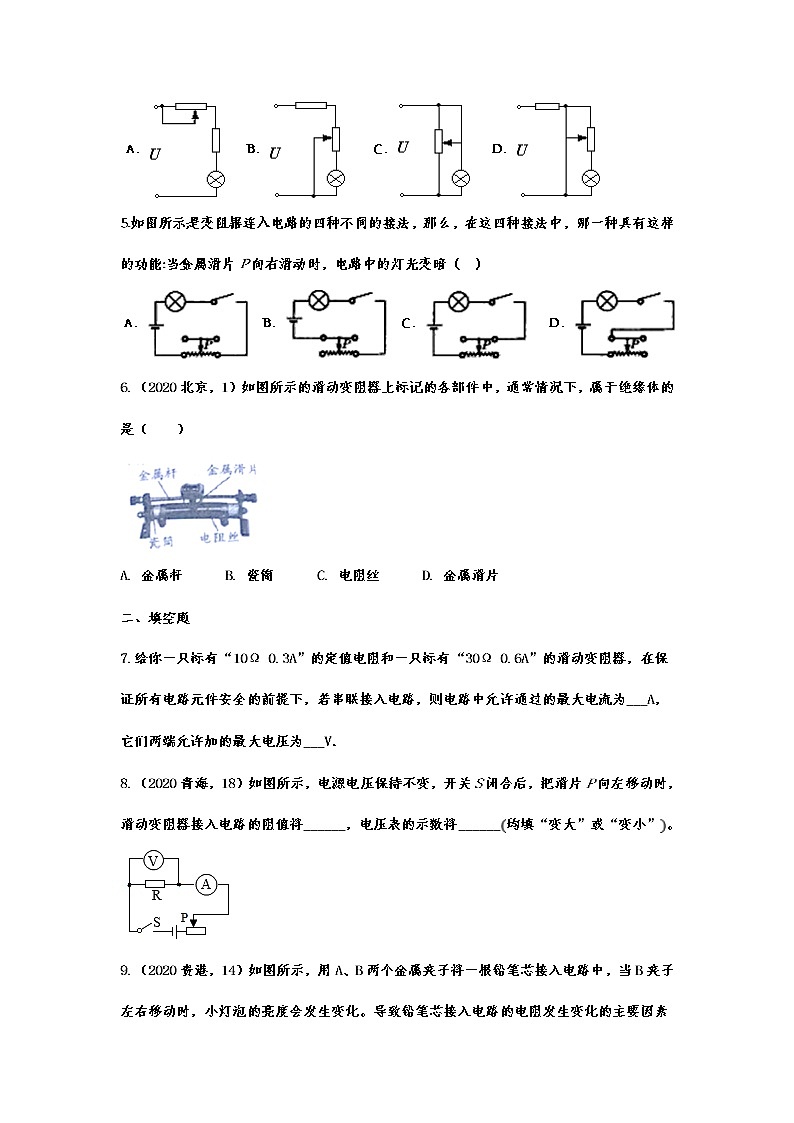

6.（2020北京，1）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）
A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片
二、填空题
7.给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为___A，它们两端允许加的最大电压为___V．
8.（2020青海，18）如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______均填“变大”或“变小”。
9.（2020贵港，14）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。
10.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则M接C，N接________ 。
11.图中所示的电阻箱的示数是________ Ω。
12.一个滑动变阻器上标有“20Ω 1.5A”的字样，它表示这个变阻器的________是20Ω，允许通过的________是1.5A．接入电路的滑动变阻器在电路闭合前，应将滑片P放在________位置．
三、作图题
13.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
① 电压表测小灯两端的电压；
② 闭合电键S，向左端移动滑片P，小灯变亮。
14.如图甲所示，为一种调光型台灯中使用的电位器示意图（图中虚线所示为旋钮），P为可导电的旋片，转动旋钮可以改变旋片在碳膜（相当于一根电阻丝）上的位置，C、D、E为三个接线柱，C、E分别连在碳膜两端，D通过导体连在旋片P上．图乙是台灯的其余部分电路，请你以笔画线将甲、乙两图连在一起，要求顺时针转动旋钮时灯泡亮度增加．
四、实验题
15.用滑动变阻器改变小灯泡的亮度．
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图1所示．若要把它其中的两个接线柱连接到电路中去，共有 ______ 种接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是 ______ ．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再 ______ 联一个电流表，并增加 ______ 根导线．
16.小明同学将滑动变阻器R1和定值电阻R2串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V2的读数U2，得到如下表所示的实验数据，请根据表中数据，归纳出U2和U1的关系是 ______ ．
17.文文同学在“探究滑动变阻器的作用”实验中：
[设计并进行实验]
（1）实验前观察滑动变阻器铭牌上标有“20Ω 2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有 ______ 种正确接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是 ______
（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱 ______ （选填“A”或“B”）．
[得出结论]
（3）滑动变阻器的作用是： ______ 从而改变灯泡的亮度．
[实验拓展]滑动变阻器的阻值可以在0~20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借来了两只电压表完成了实验．
（4）按电路图连接好实物电路，连线时注意断开开关．
（5）闭合开关S，移动滑动变阻器的滑片，观察 ______ ，当它们示数 ______ 时，则此时滑片位置就是它的中点位置，这是利用串联 ______ 原理来判断的．
五、解答题
18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
20.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
备战2021中考一轮复习基础知识强化训练——16.4变阻器参考答案
一. 选择题
1.在四种接法中，当滑片P向右移动，接入电路的电阻值变大的是( )
【答案】C
2.若将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）
A. A和D B. C和B C. B和D D. A和B
【答案】 A
3.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（ ）
A． 电路中的电阻变大，灯泡变亮
B． 电路中的电阻变小，灯泡变亮
C． 电路中的电阻变大，灯泡变暗
D． 电路中的电阻变小，灯泡变暗
【答案】C
4.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）
【答案】A
5.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（ ）
【答案】B
6.（2020北京，1）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）
A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片
【答案】B
二、填空题
7.给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为___A，它们两端允许加的最大电压为___V．
【答案】 (1). 0.3 (2). 12
8.（2020青海，18）如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______均填“变大”或“变小”。
【答案】变小 变大
9.（2020贵港，14）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。
【答案】 (1). 铅笔芯接入电路的长度 (2). 不会
10.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则M接C，N接________ 。
【答案】A或B

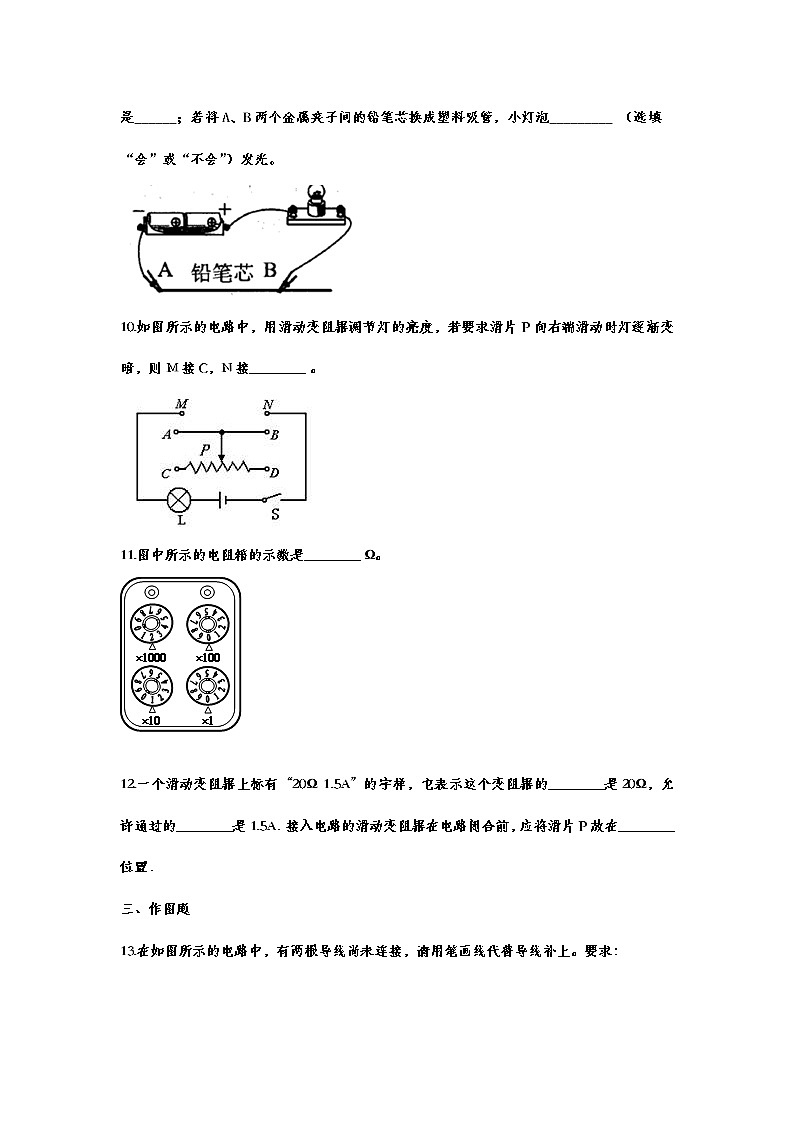

11.图中所示的电阻箱的示数是________ Ω。
【答案】 2010
12.一个滑动变阻器上标有“20Ω 1.5A”的字样，它表示这个变阻器的________是20Ω，允许通过的________是1.5A．接入电路的滑动变阻器在电路闭合前，应将滑片P放在________位置．
【答案】最大阻值；最大电流；阻值最大
三、作图题
13.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
① 电压表测小灯两端的电压；
② 闭合电键S，向左端移动滑片P，小灯变亮。
【答案】见解析所示
14.如图甲所示，为一种调光型台灯中使用的电位器示意图（图中虚线所示为旋钮），P为可导电的旋片，转动旋钮可以改变旋片在碳膜（相当于一根电阻丝）上的位置，C、D、E为三个接线柱，C、E分别连在碳膜两端，D通过导体连在旋片P上．图乙是台灯的其余部分电路，请你以笔画线将甲、乙两图连在一起，要求顺时针转动旋钮时灯泡亮度增加．
【答案】解:如图所示:
四、实验题
15.用滑动变阻器改变小灯泡的亮度．
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图1所示．若要把它其中的两个接线柱连接到电路中去，共有 ______ 种接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是 ______ ．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再 ______ 联一个电流表，并增加 ______ 根导线．
【答案】（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（3）串；一．
16.小明同学将滑动变阻器R1和定值电阻R2串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V2的读数U2，得到如下表所示的实验数据，请根据表中数据，归纳出U2和U1的关系是 ______ ．
【答案】U2=6V-U1．
17.文文同学在“探究滑动变阻器的作用”实验中：
[设计并进行实验]
（1）实验前观察滑动变阻器铭牌上标有“20Ω 2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有 ______ 种正确接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是 ______
（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱 ______ （选填“A”或“B”）．
[得出结论]
（3）滑动变阻器的作用是： ______ 从而改变灯泡的亮度．
[实验拓展]滑动变阻器的阻值可以在0~20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借来了两只电压表完成了实验．
（4）按电路图连接好实物电路，连线时注意断开开关．
（5）闭合开关S，移动滑动变阻器的滑片，观察 ______ ，当它们示数 ______ 时，则此时滑片位置就是它的中点位置，这是利用串联 ______ 原理来判断的．
【答案】（1）4；A、B；允许通过的最大电流为2A；（2）A；（3）改变电路中的电流；（5）电压表示数；相等；分压．
五、解答题
18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
20.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
