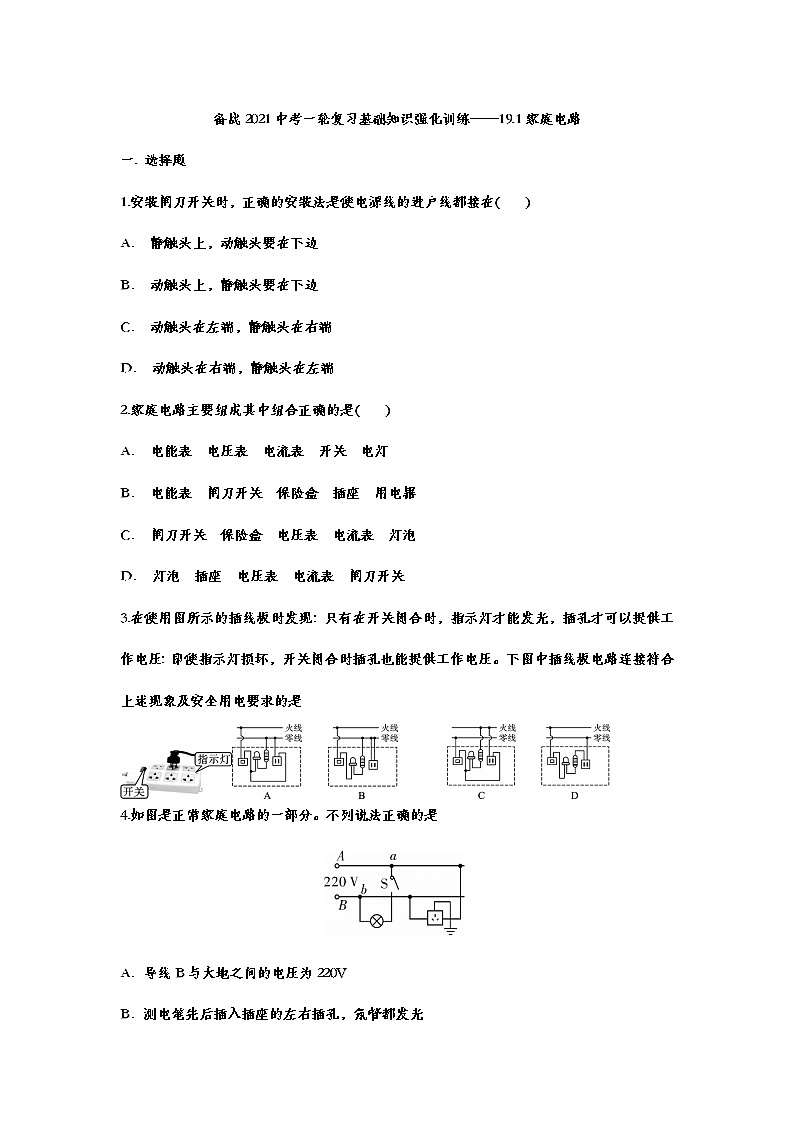

备战2021中考一轮复习基础知识强化训练——19.1家庭电路

这是一份备战2021中考一轮复习基础知识强化训练——19.1家庭电路，共15页。试卷主要包含了在使用图所示的插线板时发现，如图是正常家庭电路的一部分， 220 等内容，欢迎下载使用。

1.安装闸刀开关时，正确的安装法是使电源线的进户线都接在( )
A． 静触头上，动触头要在下边
B． 动触头上，静触头要在下边
C． 动触头在左端，静触头在右端
D． 动触头在右端，静触头在左端
2.家庭电路主要组成其中组合正确的是( )
A． 电能表 电压表 电流表 开关 电灯
B． 电能表 闸刀开关 保险盒 插座 用电器
C． 闸刀开关 保险盒 电压表 电流表 灯泡
D． 灯泡 插座 电压表 电流表 闸刀开关
3.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是

4.如图是正常家庭电路的一部分。不列说法正确的是
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光

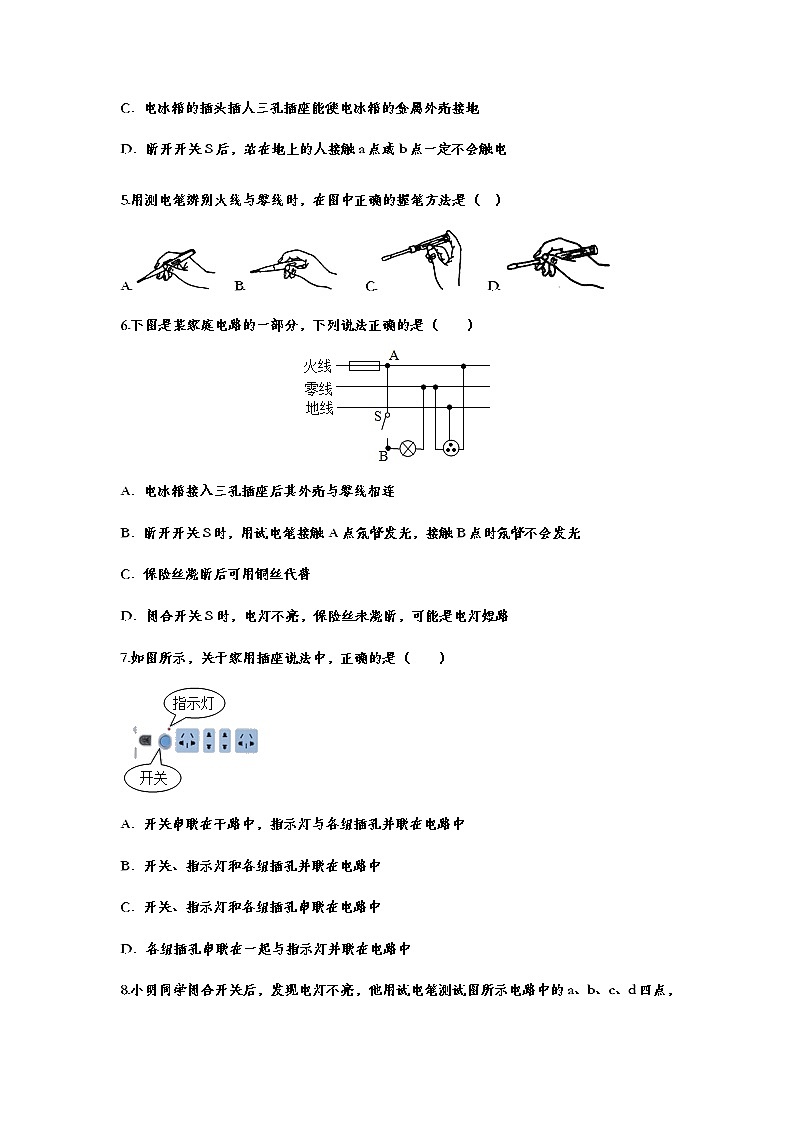

C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
5.用测电笔辨别火线与零线时，在图中正确的握笔方法是（ ）
A. B. C. D.
6.下图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
7.如图所示，关于家用插座说法中，正确的是（ ）
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中

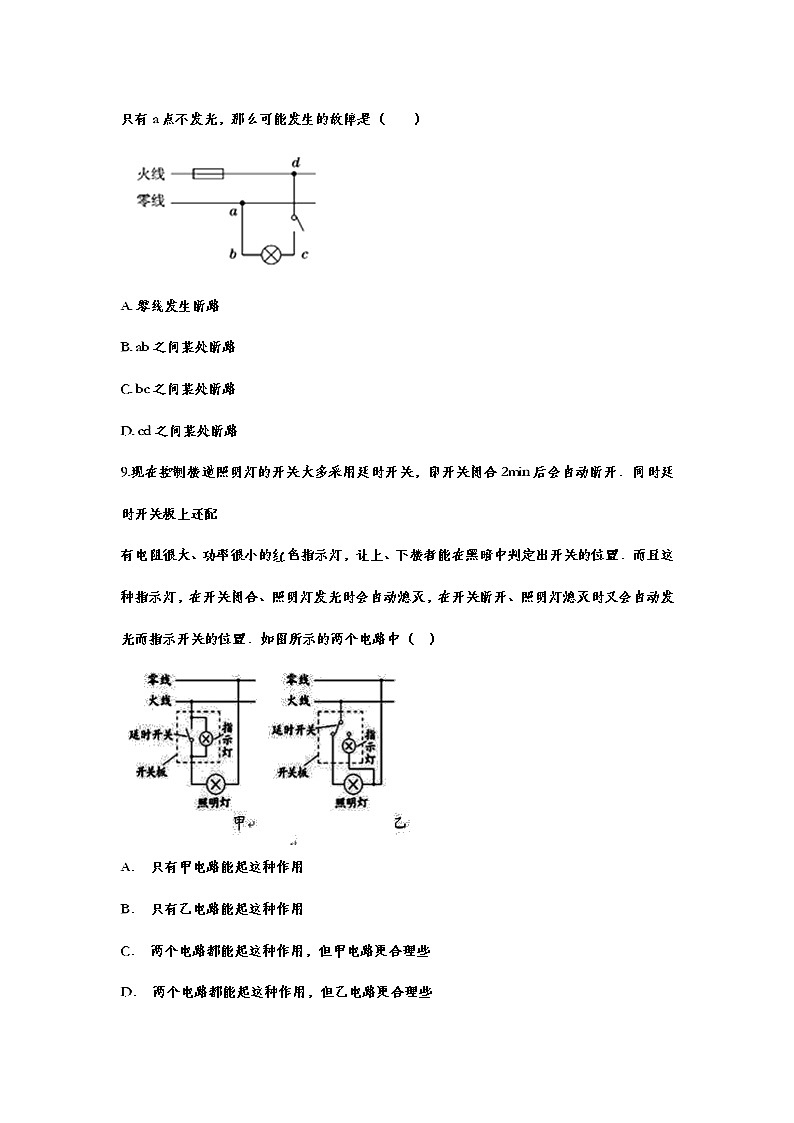

8.小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（ ）

A. 零线发生断路
B. ab之间某处断路
C. bc之间某处断路
D. cd之间某处断路
9.现在控制楼道照明灯的开关大多采用延时开关，即开关闭合2min后会自动断开．同时延时开关板上还配
有电阻很大、功率很小的红色指示灯，让上、下楼者能在黑暗中判定出开关的位置．而且这种指示灯，在开关闭合、照明灯发光时会自动熄灭，在开关断开、照明灯熄灭时又会自动发光而指示开关的位置．如图所示的两个电路中（ ）
A． 只有甲电路能起这种作用
B． 只有乙电路能起这种作用
C． 两个电路都能起这种作用，但甲电路更合理些
D． 两个电路都能起这种作用，但乙电路更合理些
10.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A. B.
C. D.
11.某家庭电路的组成如图所示，下列说法正确的是( )
A． 图中的插座可以是并联的，也可以是串联的
B． 控制灯泡的开关可以接在零线上
C． 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D． 有金属外壳的家用电器必须用三孔插座，以确保安全
12.如图，闭和开关S，发现灯不亮且熔丝未烧断，用试电笔在A、B、C、D测试，发现ACD都能使氖管发光，只有B点氖管不发光，则故障是( )
A． 火线和零线短路
B． 电灯L短路
C． 电线AC段某处断开
D． 电线BD段某处断开
13.如图所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是( )
A． (甲)和(乙)
B． (甲)和(丙)
C． (甲)和(丁)
D． (乙)和(丁)
14.如图是测电笔的结构图，其中由绝缘体构成的部分是( )
A． 笔尾金属体
B． 塑料外壳
C． 电阻
D． 弹簧
15.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )
A． 灯丝断了
B． 灯泡短路
C． 开关接触不良
D． 插座短路
二、填空题
16.在您所在的考场中，照明电灯正常工作的电压为________V，几盏照明电灯间的电路是________连接的，估计通过一盏照明电灯的电流________1.0A（选填“大于”或“小于”）.
17.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 ________．
（2）L0正常发光，说明该支路 ________．
（3）L0发光呈暗红色，说明该支路 ________
三、作图题
18.如图所示， = 1 \* GB3 \* MERGEFORMAT ①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮； = 2 \* GB3 \* MERGEFORMAT ②安装一个不受开关控制的三孔插座。
19.小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能．如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压．如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．
备战2021中考一轮复习基础知识强化训练——19.1家庭电路参考答案
一. 选择题
1.安装闸刀开关时，正确的安装法是使电源线的进户线都接在( )
A． 静触头上，动触头要在下边
B． 动触头上，静触头要在下边
C． 动触头在左端，静触头在右端
D． 动触头在右端，静触头在左端
【答案】A
2.家庭电路主要组成其中组合正确的是( )
A． 电能表 电压表 电流表 开关 电灯
B． 电能表 闸刀开关 保险盒 插座 用电器
C． 闸刀开关 保险盒 电压表 电流表 灯泡
D． 灯泡 插座 电压表 电流表 闸刀开关
【答案】B
3.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是

【答案】A
4.如图是正常家庭电路的一部分。不列说法正确的是
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
【答案】C
5.用测电笔辨别火线与零线时，在图中正确的握笔方法是（ ）
A. B. C. D.
【答案】BC
6.下图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
【答案】B。
7.如图所示，关于家用插座说法中，正确的是（ ）
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
【答案】A
8.小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（ ）

A. 零线发生断路
B. ab之间某处断路
C. bc之间某处断路
D. cd之间某处断路
【答案】B
9.现在控制楼道照明灯的开关大多采用延时开关，即开关闭合2min后会自动断开．同时延时开关板上还配
有电阻很大、功率很小的红色指示灯，让上、下楼者能在黑暗中判定出开关的位置．而且这种指示灯，在开关闭合、照明灯发光时会自动熄灭，在开关断开、照明灯熄灭时又会自动发光而指示开关的位置．如图所示的两个电路中（ ）
A． 只有甲电路能起这种作用
B． 只有乙电路能起这种作用
C． 两个电路都能起这种作用，但甲电路更合理些
D． 两个电路都能起这种作用，但乙电路更合理些
【答案】C
10.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A. B.
C. D.
【答案】A
11.某家庭电路的组成如图所示，下列说法正确的是( )
A． 图中的插座可以是并联的，也可以是串联的
B． 控制灯泡的开关可以接在零线上
C． 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D． 有金属外壳的家用电器必须用三孔插座，以确保安全
【答案】D
12.如图，闭和开关S，发现灯不亮且熔丝未烧断，用试电笔在A、B、C、D测试，发现ACD都能使氖管发光，只有B点氖管不发光，则故障是( )
A． 火线和零线短路
B． 电灯L短路
C． 电线AC段某处断开
D． 电线BD段某处断开
【答案】D
13.如图所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是( )
A． (甲)和(乙)
B． (甲)和(丙)
C． (甲)和(丁)
D． (乙)和(丁)
【答案】B
14.如图是测电笔的结构图，其中由绝缘体构成的部分是( )
A． 笔尾金属体
B． 塑料外壳
C． 电阻
D． 弹簧
【答案】B
15.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )
A． 灯丝断了
B． 灯泡短路
C． 开关接触不良
D． 插座短路
【答案】A
二、填空题
16.在您所在的考场中，照明电灯正常工作的电压为________V，几盏照明电灯间的电路是________连接的，估计通过一盏照明电灯的电流________1.0A（选填“大于”或“小于”）.
【答案】 (1). 220 (2). 并联 (3). 小于
17.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 ________．
（2）L0正常发光，说明该支路 ________．
（3）L0发光呈暗红色，说明该支路 ________
【答案】断路；短路；正常
三、作图题
18.如图所示， = 1 \* GB3 \* MERGEFORMAT ①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮； = 2 \* GB3 \* MERGEFORMAT ②安装一个不受开关控制的三孔插座。
【答案】
19.小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能．如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压．如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．
【答案】
