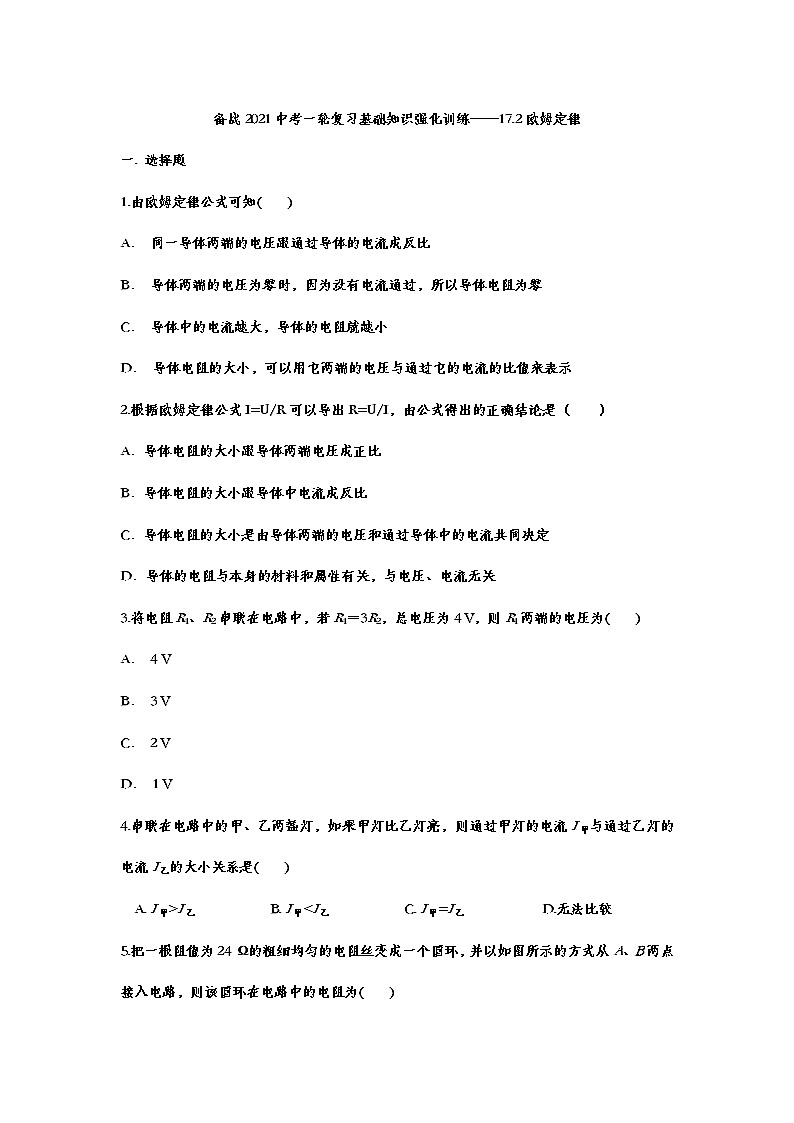

备战2021中考一轮复习基础知识强化训练——17.2欧姆定律

备战2021中考一轮复习基础知识强化训练——17.2欧姆定律

一. 选择题

1.由欧姆定律公式可知(　　)

A． 同一导体两端的电压跟通过导体的电流成反比

B． 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零

C． 导体中的电流越大，导体的电阻就越小

D． 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示

2.根据欧姆定律公式I=U/R可以导出R=U/I，由公式得出的正确结论是（    ）

A．导体电阻的大小跟导体两端电压成正比

B．导体电阻的大小跟导体中电流成反比

C．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定

D．导体的电阻与本身的材料和属性有关，与电压、电流无关

3.将电阻R1、R2串联在电路中，若R1＝3R2，总电压为4 V，则R1两端的电压为(　　)

A． 4 V

B． 3 V

C． 2 V

D． 1 V

4.串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小关系是(    )

  A. I甲>I乙                B. I甲<I乙                C. I甲=I乙           D.无法比较

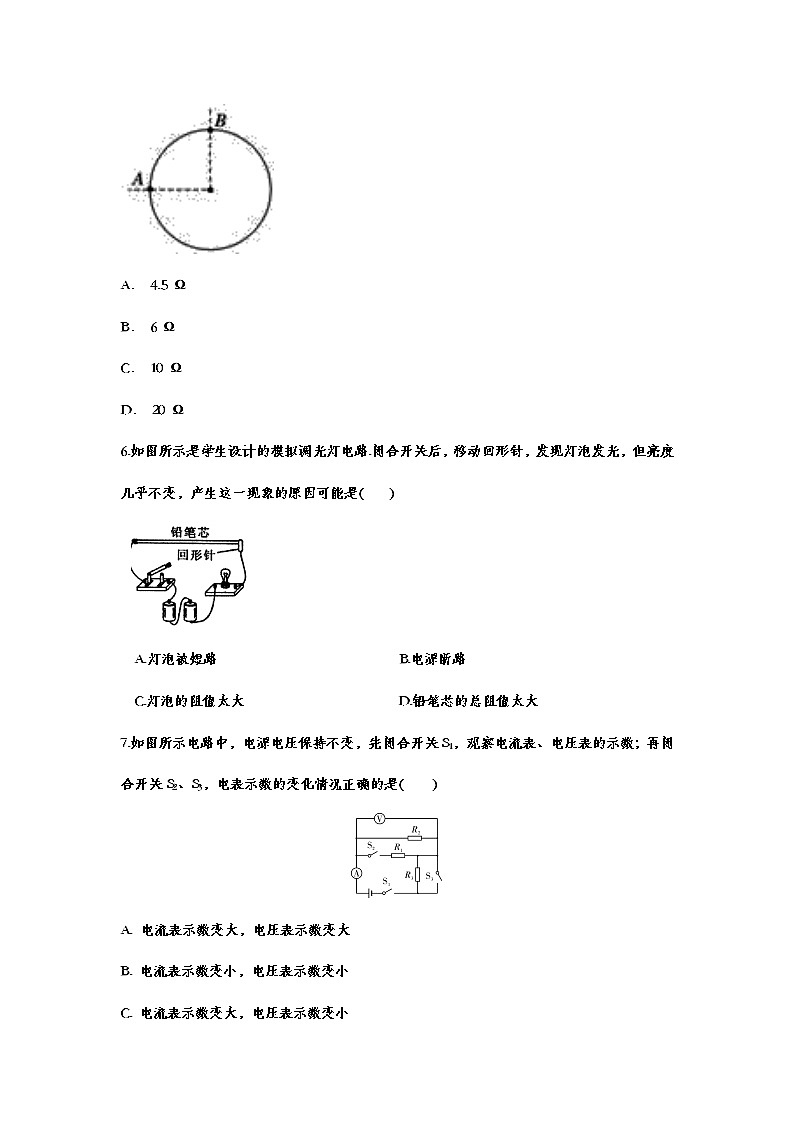

5.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为(　　)

A． 4.5 Ω

B． 6 Ω

C． 10 Ω

D． 20 Ω

6.如图所示是学生设计的模拟调光灯电路.闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是(    )

  A.灯泡被短路                          B.电源断路

  C.灯泡的阻值太大                      D.铅笔芯的总阻值太大

7.如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是(　 　)

A. 电流表示数变大，电压表示数变大

B. 电流表示数变小，电压表示数变小

C. 电流表示数变大，电压表示数变小

D. 电流表示数变小，电压表示数变大

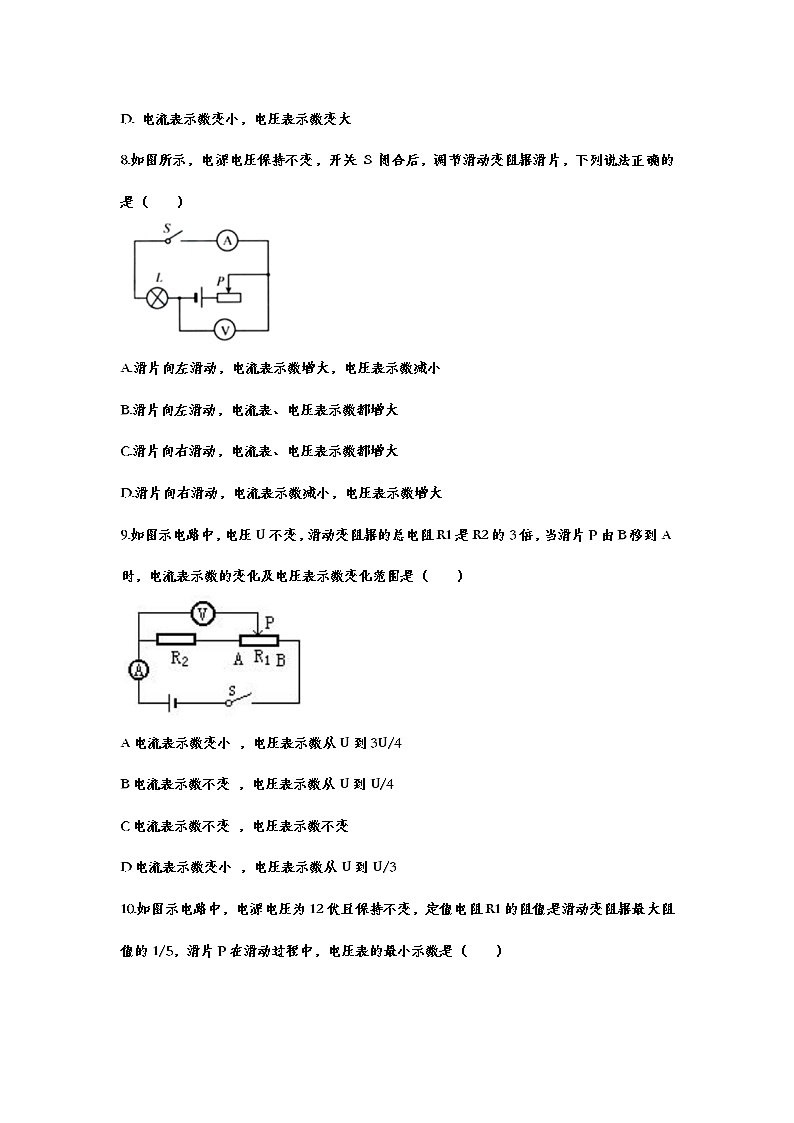

8.如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是（    ）

A.滑片向左滑动，电流表示数增大，电压表示数减小

B.滑片向左滑动，电流表、电压表示数都增大

C.滑片向右滑动，电流表、电压表示数都增大

D.滑片向右滑动，电流表示数减小，电压表示数增大

9.如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（    ）

A电流表示数变小 ，电压表示数从U到3U/4

B电流表示数不变 ，电压表示数从U到U/4

C电流表示数不变 ，电压表示数不变

D电流表示数变小 ，电压表示数从U到U/3

10.如图示电路中，电源电压为12伏且保持不变，定值电阻R1的阻值是滑动变阻器最大阻值的1/5，滑片P在滑动过程中，电压表的最小示数是（    ）

A 2V        B 2.4V       C 9.6V         D 0V

11.同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示。操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为24 V，定值电阻R2为20 Ω，R1为滑动变阻器。下列对电路的判断正确的是(  　)

A. S1接触点1，S2接触点2时，轮椅前进

B. S1和S2都接触点1时，轮椅后退

C. 轮椅后退时电路中的电流小于1.2 A

D. 轮椅后退时电路中的电流为1.2 A

12.如图甲所示，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如图乙所示，其中B表示磁场的强弱，单位为特斯拉(T)，则在图甲中当R1所在处的磁场逐渐减弱时(    )

A. R1的阻值变大                          B.电压表的示数变小

C.电流表的示数变小                       D.电流表的示数变大

13.如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时(    )

  A.电压表和油量表示数都变小

  B.电压表和油量表示数都变大

  C.电压表示数变大，油量表示数变小

  D.电压表示数变小，油量表示数变大

14.如图所示的电路中，电源电压保持不变，R1＝20 Ω。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A。则电源电压和滑动变阻器的最大阻值分别为(　 　)

A. 6 V　20 Ω    B. 12 V　20 Ω    C. 6 V　30 Ω    D. 12 V　30 Ω

15.如图所示为滑动变阻器的示意图，为使变阻器的滑片P向右滑动时，接入电路的电阻增大，下列连接正确的是(    )

  A. a和b接入电路                      B. a和c接入电路

  C. c和b接入电路                      D. c和d接入电路

16.如图所示电路，已知电源电压为3 V，R2为6 Ω，当S断开时，电流表的示数为0.3 A，如把S合上，电流表的示数为(　　)

A． 0.5 A

B． 0.75 A

C． 1 A

D． 1.5 A

17.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为3 V，则电源电压为(　　)

A． 3 V

B． 5 V

C． 1 V

D． 2 V

二、填空题

18.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12 V.要把电灯接在36 V的电路中，需要给它         联一个          Ω的电阻.

19. 20Ω与60Ω的电阻串联，总电阻是         Ω，若将它们并联起来，总电阻是         Ω

20.在如图所示的电路中，电阻R1:R2=1:2，则通过它们的电流之比是        ，加在它们两端的电压之比是

21.如图，电源电压不变，R1=5Ω，R3=20Ω，电压表V1示数为10V，电压表V2的示数为25V，则R2=      Ω.电源电压U=        V。

22.两只定值电阻，甲标有“10Ω 1 A”，乙标有“15Ω  0. 6 A”，把它们串联在同一电路中，总电阻是        Ω，电路中允许通过的最大电流为        A，电路两端允许加的最大电压为        V.

23.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示.由图可得定值电阻R的阻值为        Ω;当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是        Ω.

24.如图所示，电源电压不变，R1＝10 Ω。当闭合S1、断开S2时，电压表的示数为2 V，通过R1的电流为     A。当断开S1、闭合S2时，电压表的示数为3 V，则R2两端的电压为     V。

25.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω。宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝     V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是     V。

26.如图所示电路中，闭合开关S后，电流表的示数为0.5 A，电流表的示数为0.4 A。则通过电阻R2的电流为     A，电阻R1与R2的阻值之比为       。

27.为了扩大电阻的变化范围，同时满足细调的要求，实验室往往把一个阻值较大的变阻器与一个阻值较小的变阻器串联起来使用。将如图所示的两个变阻器串联后接入电路时，滑片P2应放在E端，滑片P1应放在______端（填“A”或“B”）。为了比较快捷地改变电路中的电流，应先调节_________边（填“左”或“右”）的滑动变阻器，再调节另一个滑动变阻器。在实验过程中，AF两端的电压不能超过________V。

三、作图题

28.现在有两只定值电阻R1和 R2(R1 =2 R2)、一个电压恒定的电池组及若干导线.试在图中的虚线框内把这些器材连接在A、B、C、D四个接线柱上，使它们组成一个完整的电路，并能满足以下要求:当开关S断开时，电流表有一定的示数;当开关S闭合时，电流表的示数为S断开时的3倍.

29.如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上.补上后要求:(1)两灯泡并联;(2)电流表测灯L1的电流;(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗.

四、解答题

30.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．

31.如图所示电路，电源电压为6 V，当S断开时，电流表的示数为1 A；S闭合时，电流表的读数为1.5安．

求：(1)电阻R1的阻值．

(2)电阻R2的阻值．

备战2021中考一轮复习基础知识强化训练——17.2欧姆定律参考答案

一. 选择题

1.由欧姆定律公式可知(　　)

A． 同一导体两端的电压跟通过导体的电流成反比

B． 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零

C． 导体中的电流越大，导体的电阻就越小

D． 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示

【答案】D

2.根据欧姆定律公式I=U/R可以导出R=U/I，由公式得出的正确结论是（    ）

A．导体电阻的大小跟导体两端电压成正比

B．导体电阻的大小跟导体中电流成反比

C．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定

D．导体的电阻与本身的材料和属性有关，与电压、电流无关

【答案】D

3.将电阻R1、R2串联在电路中，若R1＝3R2，总电压为4 V，则R1两端的电压为(　　)

A． 4 V

B． 3 V

C． 2 V

D． 1 V

【答案】B

4.串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小关系是(    )

  A. I甲>I乙                B. I甲<I乙                C. I甲=I乙           D.无法比较

【答案】  C

5.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为(　　)

A． 4.5 Ω

B． 6 Ω

C． 10 Ω

D． 20 Ω

【答案】A

6.如图所示是学生设计的模拟调光灯电路.闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是(    )

  A.灯泡被短路                          B.电源断路

  C.灯泡的阻值太大                      D.铅笔芯的总阻值太大

【答案】  C

7.如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是(　 　)

A. 电流表示数变大，电压表示数变大

B. 电流表示数变小，电压表示数变小

C. 电流表示数变大，电压表示数变小

D. 电流表示数变小，电压表示数变大

【答案】A

8.如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是（    ）

A.滑片向左滑动，电流表示数增大，电压表示数减小

B.滑片向左滑动，电流表、电压表示数都增大

C.滑片向右滑动，电流表、电压表示数都增大

D.滑片向右滑动，电流表示数减小，电压表示数增大

【答案】B

9.如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（    ）

A电流表示数变小 ，电压表示数从U到3U/4

B电流表示数不变 ，电压表示数从U到U/4

C电流表示数不变 ，电压表示数不变

D电流表示数变小 ，电压表示数从U到U/3

【答案】B

10.如图示电路中，电源电压为12伏且保持不变，定值电阻R1的阻值是滑动变阻器最大阻值的1/5，滑片P在滑动过程中，电压表的最小示数是（    ）

A 2V        B 2.4V       C 9.6V         D 0V

【答案】A

11.同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示。操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为24 V，定值电阻R2为20 Ω，R1为滑动变阻器。下列对电路的判断正确的是(  　)

A. S1接触点1，S2接触点2时，轮椅前进

B. S1和S2都接触点1时，轮椅后退

C. 轮椅后退时电路中的电流小于1.2 A

D. 轮椅后退时电路中的电流为1.2 A

【答案】C

12.如图甲所示，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如图乙所示，其中B表示磁场的强弱，单位为特斯拉(T)，则在图甲中当R1所在处的磁场逐渐减弱时(    )

A. R1的阻值变大                          B.电压表的示数变小

C.电流表的示数变小                       D.电流表的示数变大

【答案】  D

13.如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时(    )

  A.电压表和油量表示数都变小

  B.电压表和油量表示数都变大

  C.电压表示数变大，油量表示数变小

  D.电压表示数变小，油量表示数变大

【答案】  D

14.如图所示的电路中，电源电压保持不变，R1＝20 Ω。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A。则电源电压和滑动变阻器的最大阻值分别为(　 　)

A. 6 V　20 Ω    B. 12 V　20 Ω    C. 6 V　30 Ω    D. 12 V　30 Ω

【答案】B

15.如图所示为滑动变阻器的示意图，为使变阻器的滑片P向右滑动时，接入电路的电阻增大，下列连接正确的是(    )

  A. a和b接入电路                      B. a和c接入电路

  C. c和b接入电路                      D. c和d接入电路

【答案】  B

16.如图所示电路，已知电源电压为3 V，R2为6 Ω，当S断开时，电流表的示数为0.3 A，如把S合上，电流表的示数为(　　)

A． 0.5 A

B． 0.75 A

C． 1 A

D． 1.5 A

【答案】B

17.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为3 V，则电源电压为(　　)

A． 3 V

B． 5 V

C． 1 V

D． 2 V

【答案】B

二、填空题

18.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12 V.要把电灯接在36 V的电路中，需要给它         联一个          Ω的电阻.

【答案】串  60

19. 20Ω与60Ω的电阻串联，总电阻是         Ω，若将它们并联起来，总电阻是         Ω

【答案】 80   15

20.在如图所示的电路中，电阻R1:R2=1:2，则通过它们的电流之比是        ，加在它们两端的电压之比是

【答案】 1:1     1:2

21.如图，电源电压不变，R1=5Ω，R3=20Ω，电压表V1示数为10V，电压表V2的示数为25V，则R2=      Ω.电源电压U=        V。

【答案】 5   30

22.两只定值电阻，甲标有“10Ω 1 A”，乙标有“15Ω  0. 6 A”，把它们串联在同一电路中，总电阻是        Ω，电路中允许通过的最大电流为        A，电路两端允许加的最大电压为        V.

【答案】25  0.6  15

23.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示.由图可得定值电阻R的阻值为        Ω;当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是        Ω.

【答案】10  2. 5

24.如图所示，电源电压不变，R1＝10 Ω。当闭合S1、断开S2时，电压表的示数为2 V，通过R1的电流为     A。当断开S1、闭合S2时，电压表的示数为3 V，则R2两端的电压为     V。

【答案】0.2      1

25.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω。宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝     V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是     V。

【答案】6      2

26.如图所示电路中，闭合开关S后，电流表的示数为0.5 A，电流表的示数为0.4 A。则通过电阻R2的电流为     A，电阻R1与R2的阻值之比为       。

【答案】0.1     1∶4

27.为了扩大电阻的变化范围，同时满足细调的要求，实验室往往把一个阻值较大的变阻器与一个阻值较小的变阻器串联起来使用。将如图所示的两个变阻器串联后接入电路时，滑片P2应放在E端，滑片P1应放在______端（填“A”或“B”）。为了比较快捷地改变电路中的电流，应先调节_________边（填“左”或“右”）的滑动变阻器，再调节另一个滑动变阻器。在实验过程中，AF两端的电压不能超过________V。

【答案】B   左   10.5

三、作图题

28.现在有两只定值电阻R1和 R2(R1 =2 R2)、一个电压恒定的电池组及若干导线.试在图中的虚线框内把这些器材连接在A、B、C、D四个接线柱上，使它们组成一个完整的电路，并能满足以下要求:当开关S断开时，电流表有一定的示数;当开关S闭合时，电流表的示数为S断开时的3倍.

【答案】如图所示

29.如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上.补上后要求:(1)两灯泡并联;(2)电流表测灯L1的电流;(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗.

【答案】如图所示

四、解答题

30.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．

【答案】解：由电路图可知，R1与R2串联，电压表 V1测电源的电压，电压表 V2测R2两端的电压，

由于串联电路中总电压等于各分电压之和，

则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，

串联电路中各处的电流相等，

根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，

则R2的阻值：R2＝＝＝20 Ω.

答：电路中的电流为0.25 A，R2的阻值为20 Ω.

31.如图所示电路，电源电压为6 V，当S断开时，电流表的示数为1 A；S闭合时，电流表的读数为1.5安．

求：(1)电阻R1的阻值．

(2)电阻R2的阻值．

【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，

根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；

(2)当S闭合时，两电阻并联，电流表测干路电流，

并联电路中各支路独立工作、互不影响，

当S闭合时，通过R1的电流不变，

并联电路中干路电流等于各支路电流之和，

通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，

R2的电阻：R2＝＝＝12 Ω.

答：(1)电阻R1为6 Ω；

(2)电阻R2为12 Ω.
