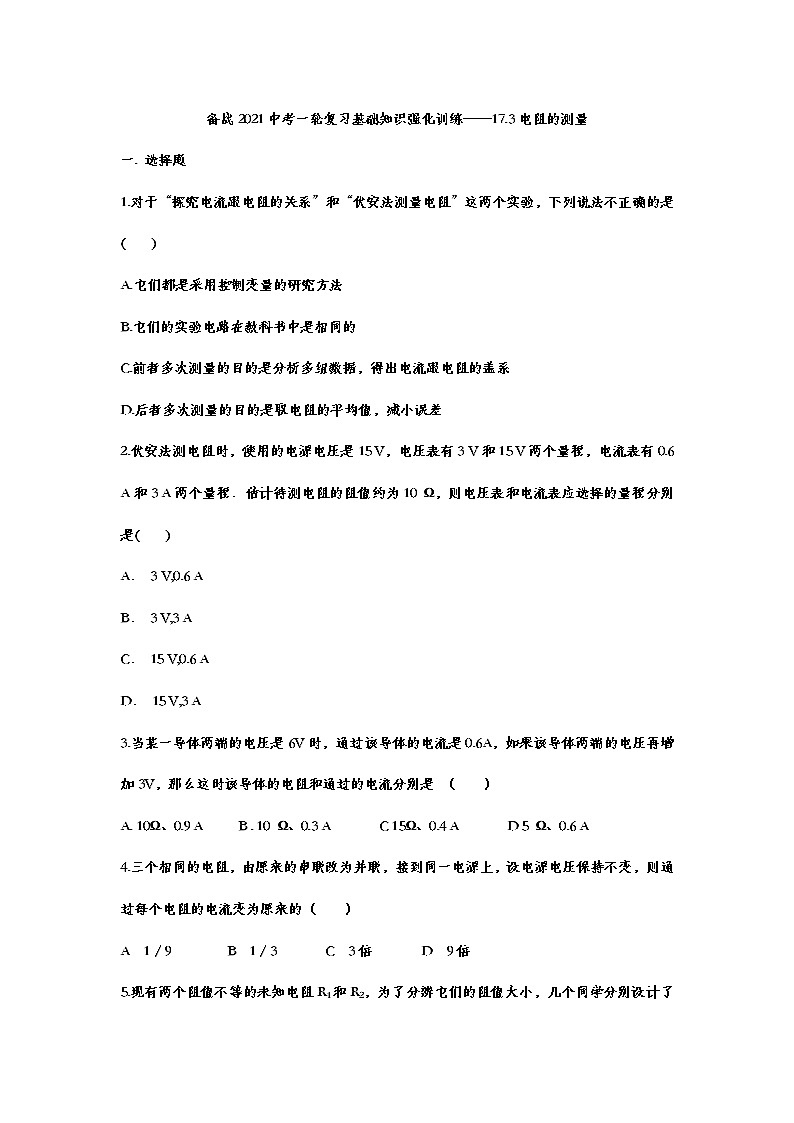

备战2021中考一轮复习基础知识强化训练——17.3电阻的测量

备战2021中考一轮复习基础知识强化训练——17.3电阻的测量

一. 选择题

1.对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是(    )

A.它们都是采用控制变量的研究方法

B.它们的实验电路在教科书中是相同的

C.前者多次测量的目的是分析多组数据，得出电流跟电阻的盖系

D.后者多次测量的目的是取电阻的平均值，减小误差

2.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程．估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是(　　)

A． 3 V,0.6 A

B． 3 V,3 A

C． 15 V,0.6 A

D． 15 V,3 A

3.当某一导体两端的电压是6V时，通过该导体的电流是0.6A，如果该导体两端的电压再增加3V，那么这时该导体的电阻和通过的电流分别是 （    ）

A. 10Ω、0.9 A     B . 10 Ω、0.3 A       C 15Ω、0.4 A       D 5 Ω、0.6 A

4.三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保持不变，则通过每个电阻的电流变为原来的（    ）

A  1 / 9        B  1 / 3       C  3倍       D  9倍

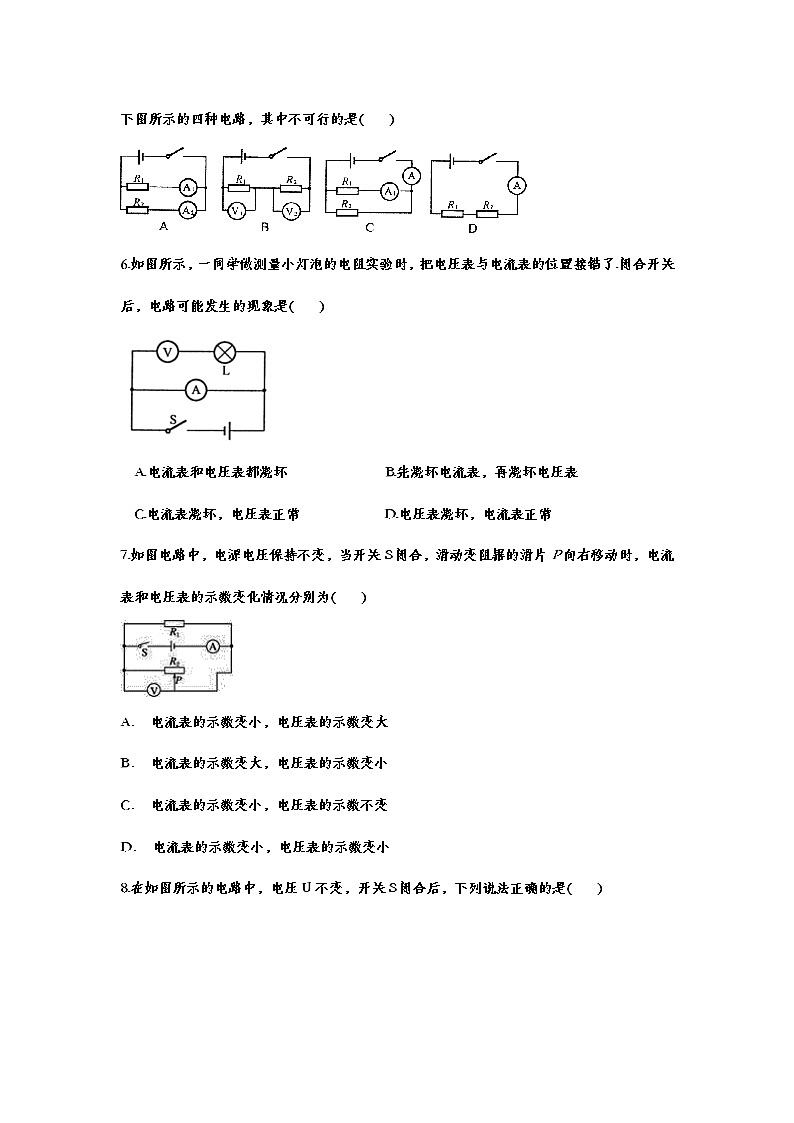

5.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了下图所示的四种电路，其中不可行的是(    )

6.如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了.闭合开关后，电路可能发生的现象是(    )

  A.电流表和电压表都烧坏              B.先烧坏电流表，再烧坏电压表

  C.电流表烧坏，电压表正常            D.电压表烧坏，电流表正常

7.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为(　　)

A． 电流表的示数变小，电压表的示数变大

B． 电流表的示数变大，电压表的示数变小

C． 电流表的示数变小，电压表的示数不变

D． 电流表的示数变小，电压表的示数变小

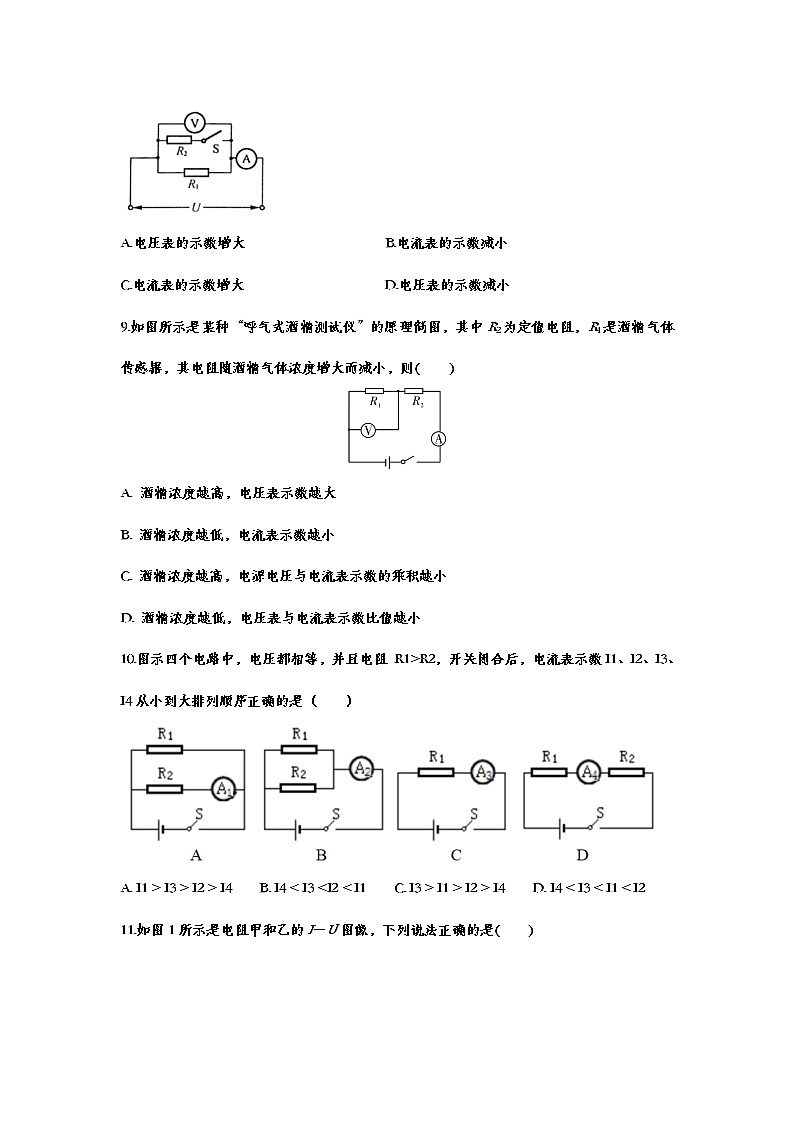

8.在如图所示的电路中，电压U不变，开关S闭合后，下列说法正确的是(    )

A.电压表的示数增大                    B.电流表的示数减小

C.电流表的示数增大                    D.电压表的示数减小

9.如图所示是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则(　 　)

A. 酒精浓度越高，电压表示数越大

B. 酒精浓度越低，电流表示数越小

C. 酒精浓度越高，电源电压与电流表示数的乘积越小

D. 酒精浓度越低，电压表与电流表示数比值越小

10.图示四个电路中，电压都相等，并且电阻 R1>R2，开关闭合后，电流表示数I1、I2、I3、I4从小到大排列顺序正确的是（    ）

A. I1 > I3 > I2 > I4    B. I4 < I3 <I2 < I1    C. I3 > I1 > I2 > I4    D. I4 < I3 < I1 < I2

11.如图1所示是电阻甲和乙的I－U图像，下列说法正确的是(　 　)

A. 电阻乙为定值电阻

B. 当电阻甲两端电压为2 V时，R甲＝0.4 Ω

C. 如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω

D. 如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A

12.如图所示，电源电压保持不变，滑动变阻器上均标有“2  A　20 Ω”字样，通过哪些电路图可测出Rx的阻值(　　)

A． 甲、丙

B． 乙、丙

C． 甲、乙

D． 甲、乙、丙

13.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理规范的是(　　)

A． 只有表(Ⅰ)合理

B． 只有表(Ⅱ)合理

C． 表(Ⅰ)和表(Ⅱ)均合理

D． 表(Ⅰ)和表(Ⅱ)均不合理

14.某同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（    ）

A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A

B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A

C．通过导体甲的电流与其两端的电压成正比

D．导体甲的电阻大于导体乙的电阻

15.如图示电路中，电源电压恒定，R1的阻值为20欧，S闭合前后电压表示数之比是1:3，则（     ）

A  R2的阻值是10Ω   B  R2的阻值是20 Ω

C  R2的阻值是40 Ω  D  S闭合后，电压表的示数为0

16.电源电压一定,当开关S断开时,电流表A1与电流表A2示数之比为4:1,当开关S闭合时,电流表A1与电流表A2示数之比为2:1,则R1与R3的阻值之比是（    ）

A  1:3   B  3:1   C  1:2   D  1:1

二、填空题

17.将10 Ω的电阻直接接在一节干电池两端，电路中的电流为________A．若用电流表测量该电流时应选用________的量程．

18. R1与R2并联接到电路中，已知通过R1的电流为I1,通过R2的电流为I2;且I1:I2=1:4，则U1:U2=          ；R1:R2=

19.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻          Ω; ;将A和B并联后接在电压为2. 5 V的电源两端，则干路中的电流是        A

20.在如图甲所示电路中，当开关S从2转换到1时，根据电流表和电压表对应的示数，在U－I坐标描绘出相应的坐标点，如图乙所示，则电源电压为    V，电阻R1的阻值是     Ω，电阻R2的阻值是    Ω。

21.如图，电源电压U=12V不变，R1=12 Ω，R2=6 Ω，R3=8Ω，当开关S接1时，电流表的示数         ­­­­­­­­­­­­­­­­­A，当开关S接2时，电流表的示数是           A。

22.如图是伏安法测电阻的实物图，合上开关前，滑动变阻器的滑片应置于________(填“A”或“B”)端；当闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是____________．

三、实验题

23.小明在使用铅笔时发现，铅笔芯有很多型号。他想测量手边2B铅笔芯电阻的大小。为此，他准备了电压表、电流表、电源、滑动变阻器和开关各一个，一些导线。下面列出了测量铅笔芯电阻的主要实验步骤，请你将合理的步骤顺序，用字母填写在下列的横线上。

A．根据欧姆定律，计算出每一次测量铅笔芯的电阻值，并求平均值

B．闭合开关，读出此时电流表示数I1、电压表示数U1，并将数据记录在表格中

C．将铅笔芯、电源、滑动变阻器、电流表、开关用导线组成串联电路，将电压表并联在铅笔芯两端

D．调节滑动变阻器的阻值，再测量两组数据，并填入表格中

合理的实验步骤顺序是： _________________。

24.如图所示，小立同学在电路中串联了一段铅笔芯后，发现小灯泡的亮度变暗了。他查阅资料后了解到：铅笔芯的主要成分是石墨，石墨是导体。于是小立想借助电阻箱，用等效替代的方法，较准确的测出这段铅笔芯的电阻R铅。除了图中所示的器材和电阻箱外，他还选用了一件器材，这件器材是：___________。

他主要的实验步骤如下所示，请你将实验步骤补充完整。

⑴断开开关，把___________________接入电路中；闭合开关观察_____________________；

⑵断开开关，用电阻箱替代铅笔芯接入电路；

⑶闭合开关，改变电阻箱接入电路的电阻值，同时观察_________________，直至_____________________；

⑷读出此时电阻箱接入电路的电阻值R，则铅笔芯的电阻值R铅＝R。

25.小聪同学用伏安法测电阻，实验电路图如图甲所示。

（1）该实验的原理是　     　。

（2）闭合开关S前，滑动变阻器滑片P应置于　  　端（选填“a”或“b”）。

（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：

①　                   　；②　                 　。

（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx＝　 　Ω。

（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。

实验步骤如下：

①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；

②　                                                      　；

③读出滑动变阻器的最大值R；

④则被测电阻Rx的阻值为：Rx＝               （写出表达式）。

四、解答题

26.小灯泡两端电压为3.8 V时，通过的电流是0.2 A，则它此时的电阻为多少？

27.图示，电源电压U不变。闭合开关S，滑动变阻器R3的滑片P在a端时，电压表的示数是2V，电流表示数为I。当R3的滑片P移至在b端时，电压表的示数是8V，电流表示数为I’。求：（1）I：I’=？（2）当滑动变阻器R3的滑片P在中点C时，电压表的示数UC？

备战2021中考一轮复习基础知识强化训练——17.3电阻的测量参考答案

一. 选择题

1.对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是(    )

A.它们都是采用控制变量的研究方法

B.它们的实验电路在教科书中是相同的

C.前者多次测量的目的是分析多组数据，得出电流跟电阻的盖系

D.后者多次测量的目的是取电阻的平均值，减小误差

【答案】  A

2.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程．估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是(　　)

A． 3 V,0.6 A

B． 3 V,3 A

C． 15 V,0.6 A

D． 15 V,3 A

【答案】D

3.当某一导体两端的电压是6V时，通过该导体的电流是0.6A，如果该导体两端的电压再增加3V，那么这时该导体的电阻和通过的电流分别是 （    ）

A. 10Ω、0.9 A     B . 10 Ω、0.3 A       C 15Ω、0.4 A       D 5 Ω、0.6 A

【答案】A

4.三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保持不变，则通过每个电阻的电流变为原来的（    ）

A  1 / 9        B  1 / 3       C  3倍       D  9倍

【答案】C

5.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了下图所示的四种电路，其中不可行的是(    )

【答案】  D

6.如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了.闭合开关后，电路可能发生的现象是(    )

  A.电流表和电压表都烧坏              B.先烧坏电流表，再烧坏电压表

  C.电流表烧坏，电压表正常            D.电压表烧坏，电流表正常

【答案】  C

7.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为(　　)

A． 电流表的示数变小，电压表的示数变大

B． 电流表的示数变大，电压表的示数变小

C． 电流表的示数变小，电压表的示数不变

D． 电流表的示数变小，电压表的示数变小

【答案】C

8.在如图所示的电路中，电压U不变，开关S闭合后，下列说法正确的是(    )

A.电压表的示数增大                    B.电流表的示数减小

C.电流表的示数增大                    D.电压表的示数减小

【答案】  C

9.如图所示是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则(　 　)

A. 酒精浓度越高，电压表示数越大

B. 酒精浓度越低，电流表示数越小

C. 酒精浓度越高，电源电压与电流表示数的乘积越小

D. 酒精浓度越低，电压表与电流表示数比值越小

【答案】B

10.图示四个电路中，电压都相等，并且电阻 R1>R2，开关闭合后，电流表示数I1、I2、I3、I4从小到大排列顺序正确的是（    ）

A. I1 > I3 > I2 > I4    B. I4 < I3 <I2 < I1    C. I3 > I1 > I2 > I4    D. I4 < I3 < I1 < I2

【答案】D

11.如图1所示是电阻甲和乙的I－U图像，下列说法正确的是(　 　)

A. 电阻乙为定值电阻

B. 当电阻甲两端电压为2 V时，R甲＝0.4 Ω

C. 如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω

D. 如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A

【答案】C

12.如图所示，电源电压保持不变，滑动变阻器上均标有“2  A　20 Ω”字样，通过哪些电路图可测出Rx的阻值(　　)

A． 甲、丙

B． 乙、丙

C． 甲、乙

D． 甲、乙、丙

【答案】A

13.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理规范的是(　　)

A． 只有表(Ⅰ)合理

B． 只有表(Ⅱ)合理

C． 表(Ⅰ)和表(Ⅱ)均合理

D． 表(Ⅰ)和表(Ⅱ)均不合理

【答案】B

14.某同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（    ）

A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A

B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A

C．通过导体甲的电流与其两端的电压成正比

D．导体甲的电阻大于导体乙的电阻

【答案】D

15.如图示电路中，电源电压恒定，R1的阻值为20欧，S闭合前后电压表示数之比是1:3，则（     ）

A  R2的阻值是10Ω   B  R2的阻值是20 Ω

C  R2的阻值是40 Ω  D  S闭合后，电压表的示数为0

【答案】C

16.电源电压一定,当开关S断开时,电流表A1与电流表A2示数之比为4:1,当开关S闭合时,电流表A1与电流表A2示数之比为2:1,则R1与R3的阻值之比是（    ）

A  1:3   B  3:1   C  1:2   D  1:1

【答案】B

二、填空题

17.将10 Ω的电阻直接接在一节干电池两端，电路中的电流为________A．若用电流表测量该电流时应选用________的量程．

【答案】0.15　0～0.6 A

18. R1与R2并联接到电路中，已知通过R1的电流为I1,通过R2的电流为I2;且I1:I2=1:4，则U1:U2=          ；R1:R2=

【答案】1:1   4:1

19.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻          Ω; ;将A和B并联后接在电压为2. 5 V的电源两端，则干路中的电流是        A

【答案】 5   0. 75

20.在如图甲所示电路中，当开关S从2转换到1时，根据电流表和电压表对应的示数，在U－I坐标描绘出相应的坐标点，如图乙所示，则电源电压为    V，电阻R1的阻值是     Ω，电阻R2的阻值是    Ω。

【答案】6     10    20

21.如图，电源电压U=12V不变，R1=12 Ω，R2=6 Ω，R3=8Ω，当开关S接1时，电流表的示数         ­­­­­­­­­­­­­­­­­A，当开关S接2时，电流表的示数是           A。

【答案】 3   1

22.如图是伏安法测电阻的实物图，合上开关前，滑动变阻器的滑片应置于________(填“A”或“B”)端；当闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是____________．

【答案】A　待测电阻断路

三、实验题

23.小明在使用铅笔时发现，铅笔芯有很多型号。他想测量手边2B铅笔芯电阻的大小。为此，他准备了电压表、电流表、电源、滑动变阻器和开关各一个，一些导线。下面列出了测量铅笔芯电阻的主要实验步骤，请你将合理的步骤顺序，用字母填写在下列的横线上。

A．根据欧姆定律，计算出每一次测量铅笔芯的电阻值，并求平均值

B．闭合开关，读出此时电流表示数I1、电压表示数U1，并将数据记录在表格中

C．将铅笔芯、电源、滑动变阻器、电流表、开关用导线组成串联电路，将电压表并联在铅笔芯两端

D．调节滑动变阻器的阻值，再测量两组数据，并填入表格中

合理的实验步骤顺序是： _________________。

【答案】CBDA

24.如图所示，小立同学在电路中串联了一段铅笔芯后，发现小灯泡的亮度变暗了。他查阅资料后了解到：铅笔芯的主要成分是石墨，石墨是导体。于是小立想借助电阻箱，用等效替代的方法，较准确的测出这段铅笔芯的电阻R铅。除了图中所示的器材和电阻箱外，他还选用了一件器材，这件器材是：___________。

他主要的实验步骤如下所示，请你将实验步骤补充完整。

⑴断开开关，把___________________接入电路中；闭合开关观察_____________________；

⑵断开开关，用电阻箱替代铅笔芯接入电路；

⑶闭合开关，改变电阻箱接入电路的电阻值，同时观察_________________，直至_____________________；

⑷读出此时电阻箱接入电路的电阻值R，则铅笔芯的电阻值R铅＝R。

【答案】电压表   （1）铅笔芯   电压表，读出电压表示数U   （3）电压表   电压表示数为U为止

25.小聪同学用伏安法测电阻，实验电路图如图甲所示。

（1）该实验的原理是　     　。

（2）闭合开关S前，滑动变阻器滑片P应置于　  　端（选填“a”或“b”）。

（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：

①　                   　；②　                 　。

（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx＝　 　Ω。

（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。

实验步骤如下：

①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；

②　                                                      　；

③读出滑动变阻器的最大值R；

④则被测电阻Rx的阻值为：Rx＝               （写出表达式）。

【答案】（1）R=U/I   （2）b   （3）电流表量程选小   滑动变阻器连入电路的阻值太小   （4）8

（5）将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U1

四、解答题

26.小灯泡两端电压为3.8 V时，通过的电流是0.2 A，则它此时的电阻为多少？

【答案】由题意可知，灯泡两端的电压U＝3.8 V，通过的电流I＝0.2 A，

根据欧姆定律可得，此时灯泡的电阻：

R＝＝＝19 Ω.

答：此时灯泡的电阻为19 Ω.

27.图示，电源电压U不变。闭合开关S，滑动变阻器R3的滑片P在a端时，电压表的示数是2V，电流表示数为I。当R3的滑片P移至在b端时，电压表的示数是8V，电流表示数为I’。求：（1）I：I’=？（2）当滑动变阻器R3的滑片P在中点C时，电压表的示数UC？

【答案】（1）1:4   （2）3.2V
