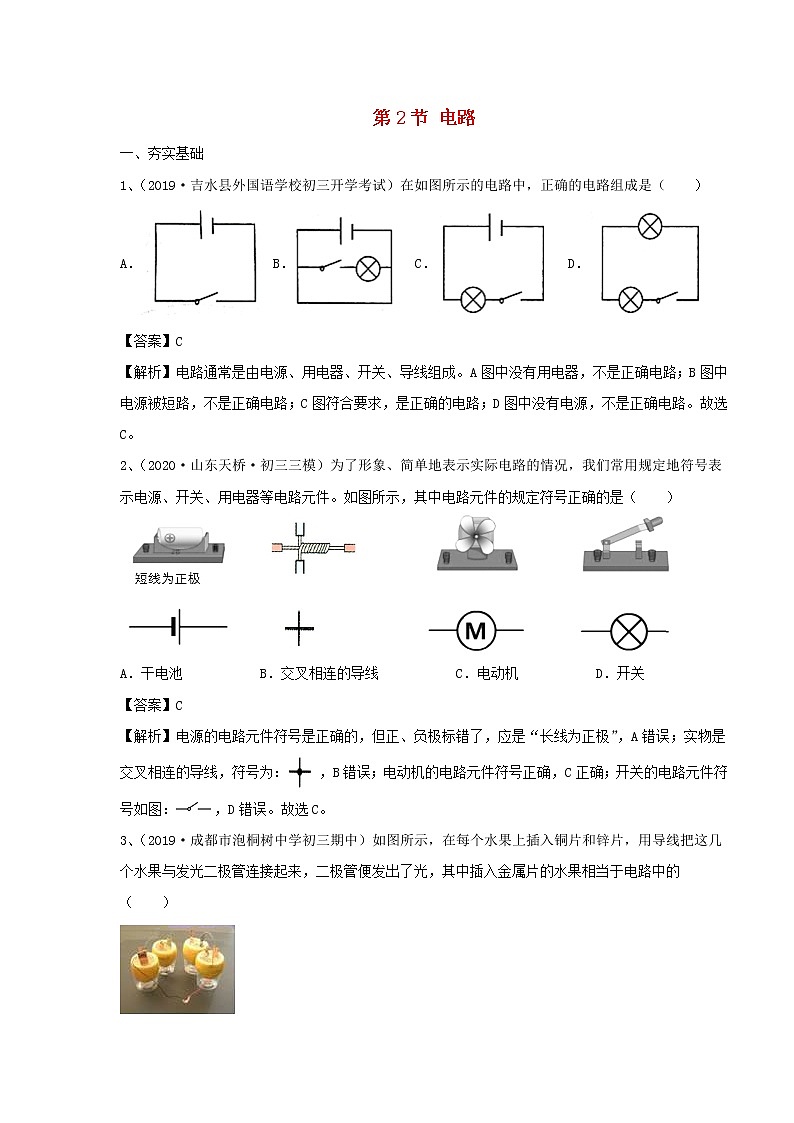

1、（2019·吉水县外国语学校初三开学考试）在如图所示的电路中，正确的电路组成是（ ）
A． B． C．D．
【答案】C
【解析】电路通常是由电源、用电器、开关、导线组成。A图中没有用电器，不是正确电路；B图中电源被短路，不是正确电路；C图符合要求，是正确的电路；D图中没有电源，不是正确电路。故选C。
2、（2020·山东天桥·初三三模）为了形象、简单地表示实际电路的情况，我们常用规定地符号表示电源、开关、用电器等电路元件。如图所示，其中电路元件的规定符号正确的是（ ）
A．干电池 B．交叉相连的导线 C．电动机 D．开关
【答案】C
【解析】电源的电路元件符号是正确的，但正、负极标错了，应是“长线为正极”，A错误；实物是交叉相连的导线，符号为：，B错误；电动机的电路元件符号正确，C正确；开关的电路元件符号如图：，D错误。故选C。
3、（2019·成都市泡桐树中学初三期中）如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．用电器B．电源C．开关D．导线
【答案】B
【解析】要使用电器工作，电路中必须要有电源，插入金属片的水果能使二极管发光，说明在这个电路中插入金属片的水果能提供电压，它相当于电源。故选B。

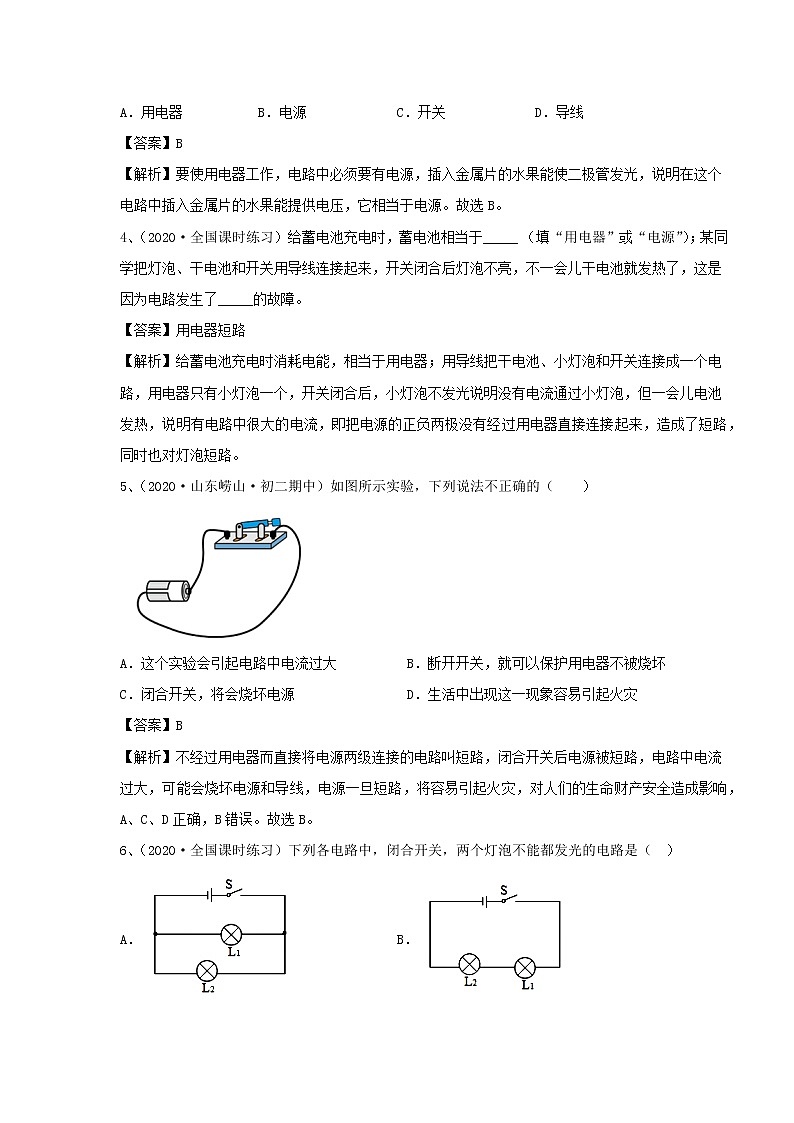

4、（2020·全国课时练习）给蓄电池充电时，蓄电池相当于_____ （填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了_____的故障。
【答案】用电器短路
【解析】给蓄电池充电时消耗电能，相当于用电器；用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了短路，同时也对灯泡短路。
5、（2020·山东崂山·初二期中）如图所示实验，下列说法不正确的（ ）
A．这个实验会引起电路中电流过大 B．断开开关，就可以保护用电器不被烧坏
C．闭合开关，将会烧坏电源 D．生活中出现这一现象容易引起火灾
【答案】B
【解析】不经过用电器而直接将电源两级连接的电路叫短路，闭合开关后电源被短路，电路中电流过大，可能会烧坏电源和导线，电源一旦短路，将容易引起火灾，对人们的生命财产安全造成影响， A、C、D正确，B错误。故选B。

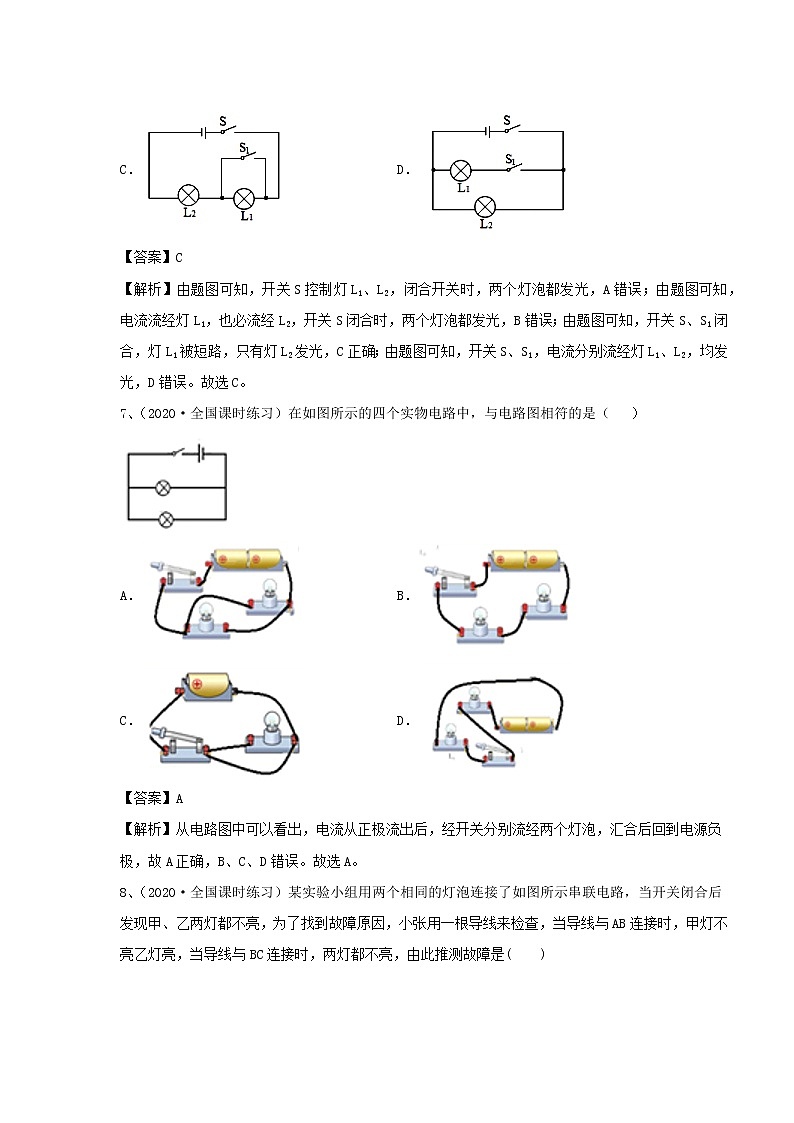

6、（2020·全国课时练习）下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ）
A．B．
C．D．
【答案】C
【解析】由题图可知，开关S控制灯L1、L2，闭合开关时，两个灯泡都发光，A错误；由题图可知，电流流经灯L1，也必流经L2，开关S闭合时，两个灯泡都发光，B错误；由题图可知，开关S、S1闭合，灯L1被短路，只有灯L2发光，C正确；由题图可知，开关S、S1，电流分别流经灯L1、L2，均发光，D错误。故选C。
7、（2020·全国课时练习）在如图所示的四个实物电路中，与电路图相符的是（ ）
A．B．
C．D．
【答案】A
【解析】从电路图中可以看出，电流从正极流出后，经开关分别流经两个灯泡，汇合后回到电源负极，故A正确，B、C、D错误。故选A。
8、（2020·全国课时练习）某实验小组用两个相同的灯泡连接了如图所示串联电路，当开关闭合后发现甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB连接时，甲灯不亮乙灯亮，当导线与BC连接时，两灯都不亮，由此推测故障是( )
A．AB两点间存在短路 B．AB两点间存在断路
C．BC两点间存在短路 D．BC两点间存在断路
【答案】B
【解析】闭合开关后发现甲乙两灯都不亮，说明电路出现了断路现象，若出现短路现象，则有一只灯泡发光，当用导线与AB连接时，即把灯泡甲短路，甲灯不亮乙灯亮，说明乙灯正常即BC两点没有出现故障，故障出现在AB间，当导线与BC连接时，两灯都不亮，说明导线连接位置不在故障范围，综上分析可得AB两点间存在断路。故选B。
9、（2019·新乡·河南师大附中实验学校月考）请根据如图所示的实物图，在虚线框内画出对应的电路图。
【答案】见解析
【解析】从图中可以看到，电流从电源正极流出，经过开关S，再依次经过小灯泡L1、L2，然后回到电源负极，如图所示：
10、（2019·辽宁大连初三月考）请根据给出的电路图，将实物连接起来。（连线不交叉）
【答案】见解析
【解析】由电路图可知，开关S1灯泡，S2控制电铃，电流从正极流出后分别经过灯、S1和电铃、S2，有两个路径分别回到电源负极。根据电路图连接实物电路图，实物电路图如图所示：
提升训练
1、（2020·全国课时练习）（多选）下列说法中正确的是（ ）
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置
D．只要电路中有电源，电路中就一定有电流
【答案】BC
【解析】正电荷、负电荷的定向移动都可以形成电流，A错误；正电荷的定向移动方向是电流的方向，与电子的定向移动方向相反，B正确；电源是将其它形式的能转化为电能，它在电路中是提供电能的装置，C正确；电路中有电源，但如果不是闭合电路，电路中不会有电流，D错误。故选BC。
2、（2019·湖北伍家岗·初三其他）下列电路图和所示实物图相对应的是（）
A．B．C．D．
【答案】D
【解析】由实物图可知，电流有两个路径都能回到电源负极，一支是灯L1，另一支是S2、灯L2，汇合后经开关连回到电源负极。故D与实物图对应。故选D。
3、、（2020·甘肃肃州·初三期末）如图所示的电路中，若开关闭合后各灯无损，则（ ）
A．只有灯L1能发光 B．只有灯L3能发光
C．灯L1、L3能发光 D．灯L1、L2、L3都能发光
【答案】A
【解析】由图知道，当开关闭合后，灯L2、L3被开关短路，只有L1能发光，故选A。
4、（2019·长春吉大附中力旺实验中学初三开学考试）关于如图所示的电路，下列说法中正确的是（ ）
A．S闭合后，L1、L2并联且都能发光 B．S闭合后，电路将发生短路
C．要使L1、L2串联，可去掉导线a D．若将导线M从接线柱B改接到接线柱A上，则电路发生短路
【答案】B
【解析】S闭合后，电路将发生短路，两个灯泡都不能发光，A错误，B正确；要使L1、L2串联，可去掉导线b， C错误；若将导线 M 从接线柱 B 改接到接线柱 A 上，则两个灯泡是并联的，不会短路， D错误。故选B。
5、（2019·四川师范大学附属中学期中）如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )
A．开关 B．导线 C．电源 D．用电器
【答案】A
【解析】由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会向一侧使电路断开，风扇不能工作，处于断路状态．说明小球能够控制风扇的工作状态，相当于开关。
6、（2019·四川省射洪县射洪中学外国语实验学校初三月考）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）
A．灯L1与开关S均开路B．灯L2与开关S均开路
C．灯L1与开关S均短路D．灯L2与开关S均短路
【答案】B
【解析】L1与L2是串联电路，在电路中任意一处断开，则灯泡都不能工作；导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，说明电路都为断路；当导线并联在ac两点间时，灯L1，L2均不发光，说明cd间有断路，即灯L2开路；当导线并联在cd两点间时，灯L1，L2均不发光，说明灯L1开路或开关开路；当导线并联在bd两点间时，灯泡L1发光，说明灯L1正常，bd间发生断路，因此，电路故障为灯L2与开关S均开路。故选B。
7、（2019·四川师范大学附属中学期中）图甲为三根绞在一起的电线，小册设计了图乙所示的“检测仪”把它们区分开．小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光；小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮．下列判断正确的是（ ）
A．a和x是同一根电线，c和z是同一根电线
B．b和z是同一根电线，c和y是同一根电线
C．a和y是同一根电线，b和x是同一根电线
D．c和y是同一根电线，a和z是同一根电线
【答案】B
【解析】将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光，左面只剩下c端，右面只剩下的是y端，则说明c和y是同一根电线；将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮；左面只剩下b端，下面只剩下的是x端，则说明b和x不是同一根电线，则b和z是同一根电线；综上分析，c和y是同一根电线，b和z是同一根电线，则剩下的a和x是同一根电线。故选B。
8、（2019·柳州）如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停止了。经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（ ）
A．火车轮子与轨道接触不好
B．某条枕木松了，导致电流不能通过它
C．轨道A出现一条细缝，不再是闭合的
D．轨道A、B各出现一条细缝，不再是闭合的
【答案】A
【解析】AB两根轨道在电路中相当于导线，通过车轮与电源相连，形成通路，电源及从电源到轨道的连接都没有问题，那么故障最有可能是车轮与轨道接触不良，枕木是绝缘的，没有电流通过，轨道中出现细缝也不影响电流通过。
故选A。
9、（2020·新疆初三其他）某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示，为使爆炸装置停止工作，应剪断线_____。（填“a”或“b”）拆除前起爆器上_____电流通过，拆除后起爆器上_____电流通过。（填“有”或“没有”）
【答案】a 没有没有
【解析】为使爆炸装置停止工作，应剪断线a，这样电路就会因没有电源而处于断路状态；装置在拆除前，起爆器被短路，所以不工作，起爆器上没有电流通过；拆除后电路处于断路状态，所以起爆器上没有电流通过。
10、（2020·吉林省第二实验学校月考）如图甲所示为小明连接的电路。
(1)闭合开关，灯泡______（选填“亮”或“不亮”），灯泡______烧坏（选填“可能” 或“不可能”）；
(2)小明发现有一条导线多余，请你在多余的导线上打“×”，并在图乙方框中画出正确的电路图；
(3)去电多余导线后闭合开关，电流应该由______（选填“A 到 B”或“B 到 A”）经过灯泡；
(4)若用发光二极管替换小灯泡，闭合开关发光二极管不亮，经检查电路连接无误且电路元件完好，小明的判断是由于发光二极管具有 ______性，连接时正负极接反了造成的。
【答案】（1）不亮不可能 （2）见解析 （3）B到A （4）单向导电
【解析】(1)]图甲中，灯与导线并联，灯短路了(导致电源短路)，电流不经过灯泡，故当开关闭合灯泡不亮，灯泡不会烧坏，可能导致电源可能烧坏；
(2)应将开关右接线柱与灯的右接线柱之间的连线去掉，如下图所示：
根据实物图画出电路图，电流从电源正极→开关→灯泡→电源负极，如下图所示：
(3)去掉多余导线后，小明闭合开关电流应该由B到A经过灯泡。
(4)若用发光二极管替换小灯泡安装好后，闭合开关发光二极管不亮，说明电路中没有电流，经检查电路连接无误且电路元件完好，小明的判断是由于发光二极管具有单向导电性，连接时把正负极接反了造成的。
11、（2020·河北南宫期末）如图所示，请你根据实物连接图，在虚线框内画出电路图。
【答案】见解析
【解析】由图可知，两灯泡为并联，开关S2控制L1支路，故可画出电路图如图所示。
12、（2020·全国课时练习）根据电路图连接实物图。
【答案】见解析
【解析】根据电流流向法，先从正极出发依次串联开关S3、灯泡L1、开关S1回到负极，然后灯泡L2和开关S2串联以后，把灯泡L2的左端与开关S1的左端相连、灯泡L1的右端和开关S2的右端相连即可，如下图所示：
。
