初中物理教科版九年级上册2 电压：电流产生的原因课时作业
展开
这是一份初中物理教科版九年级上册2 电压：电流产生的原因课时作业，共11页。试卷主要包含了夯实基础，提升训练等内容，欢迎下载使用。

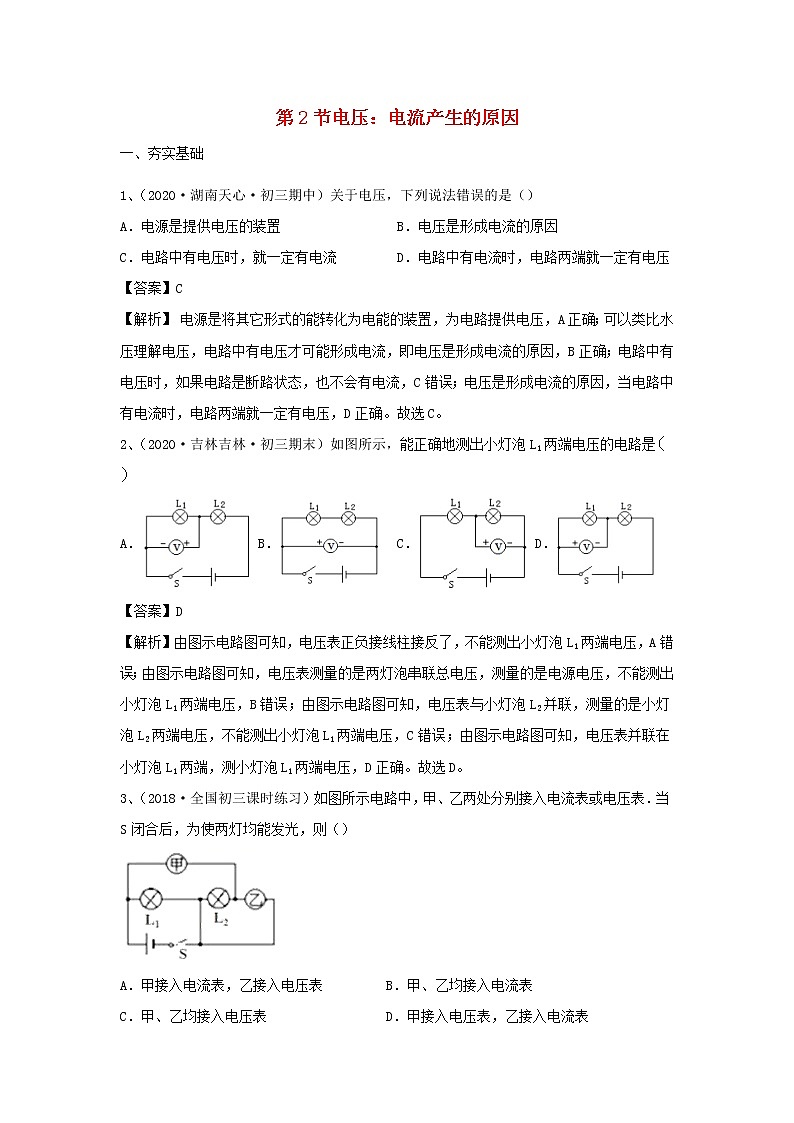

1、（2020·湖南天心·初三期中）关于电压，下列说法错误的是（）
A．电源是提供电压的装置B．电压是形成电流的原因
C．电路中有电压时，就一定有电流D．电路中有电流时，电路两端就一定有电压
【答案】C
【解析】 电源是将其它形式的能转化为电能的装置，为电路提供电压，A正确；可以类比水压理解电压，电路中有电压才可能形成电流，即电压是形成电流的原因，B正确；电路中有电压时，如果电路是断路状态，也不会有电流，C错误；电压是形成电流的原因，当电路中有电流时，电路两端就一定有电压，D正确。故选C。
2、（2020·吉林吉林·初三期末）如图所示，能正确地测出小灯泡L1两端电压的电路是
A．B．C．D．
【答案】D
【解析】由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，A错误；由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，B错误；由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，C错误；由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，D正确。故选D。
3、（2018·全国初三课时练习）如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）
A．甲接入电流表，乙接入电压表 B．甲、乙均接入电流表
C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表
【答案】A
【解析】若甲为电压表，则甲处相当于断路，可见右边灯泡与乙被短路，所以甲应为电流表，乙只能为电压表，若乙也为电流表则电源被短路，A正确。故选A。

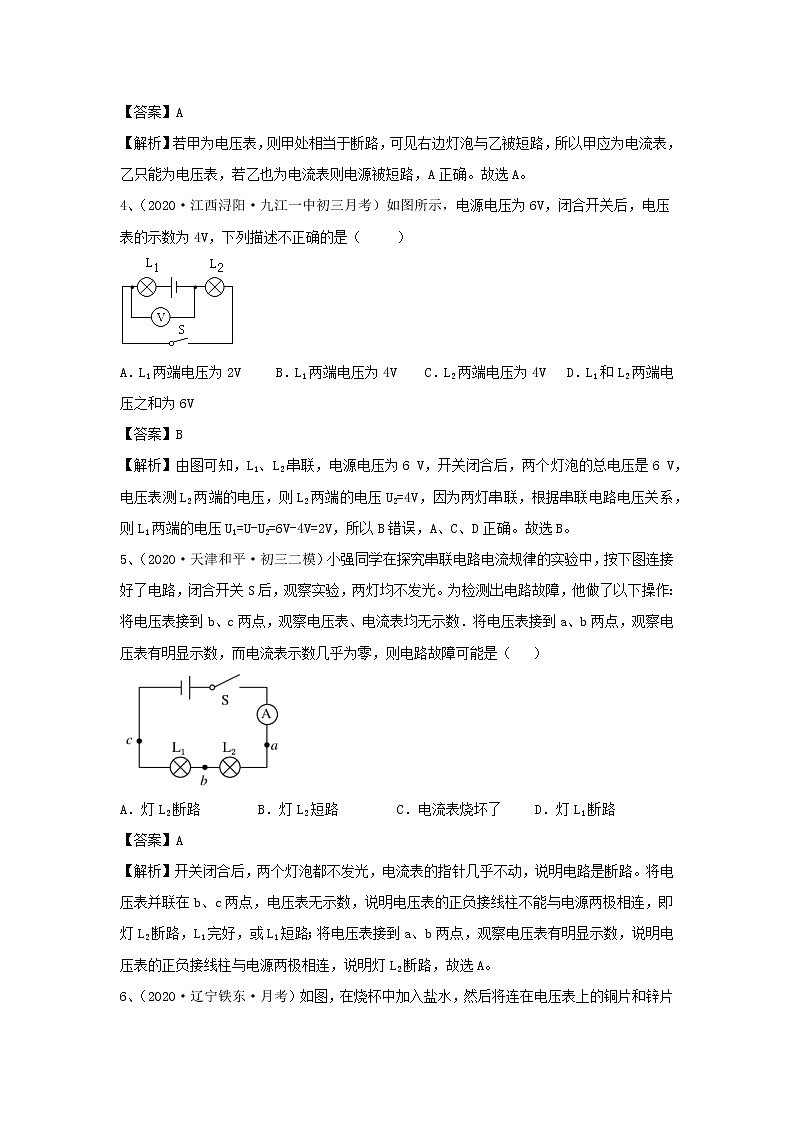

4、（2020·江西浔阳·九江一中初三月考）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2V B．L1两端电压为4V C．L2两端电压为4V D．L1和L2两端电压之和为6V
【答案】B
【解析】由图可知，L1、L2串联，电源电压为6 V，开关闭合后，两个灯泡的总电压是6 V，电压表测L2两端的电压，则L2两端的电压U2=4V，因为两灯串联，根据串联电路电压关系，则L1两端的电压U1=U-U2=6V-4V=2V，所以B错误，A、C、D正确。故选B。
5、（2020·天津和平·初三二模）小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
【答案】A
【解析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路。将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路，故选A。

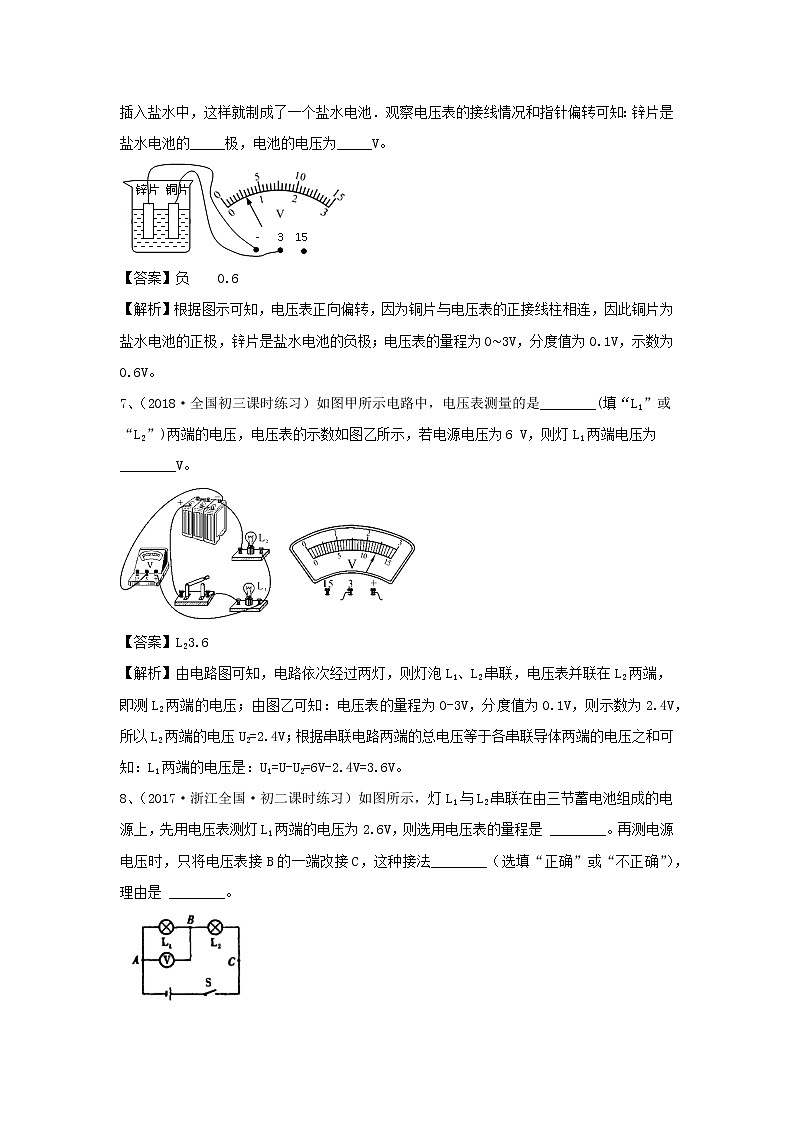

6、（2020·辽宁铁东·月考）如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V。
【答案】负 0.6
【解析】根据图示可知，电压表正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极，锌片是盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V。
7、（2018·全国初三课时练习）如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V。
【答案】L23.6
【解析】由电路图可知，电路依次经过两灯，则灯泡L1、L2串联，电压表并联在L2两端，即测L2两端的电压；由图乙可知：电压表的量程为0-3V，分度值为0.1V，则示数为2.4V，所以L2两端的电压U2=2.4V；根据串联电路两端的总电压等于各串联导体两端的电压之和可知：L1两端的电压是：U1=U-U2=6V-2.4V=3.6V。
8、（2017·浙江全国·初二课时练习）如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是 ________。再测电源电压时，只将电压表接B的一端改接C，这种接法________（选填“正确”或“不正确”），理由是 ________。
【答案】0～3V 不正确电压表的量程偏小
【解析】灯L1两端的电压为2.6V，则电压表选0～3V的量程可以较为准确的测量；因为串联电路中总电压等于各分电压之和，所以三节蓄电池组成电源的电压U=3×2V=6V，由于6V＞3V，所以测电源电压时，只将电压表接B的一端改接C，这种接法是错误的。
9、画两根导线将电路连接完整。要求：两灯串联，电压表只测灯L2两端的电压。
【答案】见解析
【解析】要求串联，所以先将L1左接线柱与L2右接线柱用导线连接，形成串联电路；由于电压表测L2两端电压，负接线柱已经与灯泡L2左接线柱相连，所以在从正接线柱引导线连接到L2的右接线柱上即可，如下图所示：。
10、（2020·北京西城·北师大实验中学初三期中）明同学对串联电路电压规律进行了探究：
猜想与假设：串联电路总电压等于各用电器两端的电压之和
设计与进行实验：（1）按图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
交流与评估:（1）在拆接电路时，开关必须__________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_______或_______；
（3）小明用上面的方法能否测出L2两端的电压？_______，为什么？_________________；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是_______________，改进方法_______________。
【答案】（1）断开 （2）L1短路 L2断路 （3）不能电压表正负接线柱接反了 （4）实验次数太少更换不同的灯泡重复实验
【解析】(1)为了保护电路在连接过程中出现故障而损坏电路元件，电路的连接时开关应处于断开状态，故连接电路时，开关必须断开；
(2)因电路时串联电路，闭合开关，发现电压表示数为零，说明电压表所测电路电压为零，而为零的可能是所测量的电路电阻为零，即L1短路，或者电路中没有电流，电路处于开路状态，而且为L2开路，否则L1开路时电压表示数为电源电压，故小灯泡的故障可能是L1短路或L2开路；
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样导致电压表的正负接线柱接反了，故不能测出L2两端电压。
(4)在物理实验中若要得出普遍性结论实验次多应多于三次，该实验只测了一次实验数据，所以实验的不足为一次实验得出的结论具有偶然性、改变灯泡的规格或电源电压，多次实验，然后比较数据，得出结论。
二、提升训练
1、（2020·射阳县第二初级中学初三月考）如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
【答案】D
【解析】如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象， D正确。故选D。
2、（2020·四川蓬溪·初三期末）如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
【答案】B
【解析】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表。由上述可知选项A、C、D错误，B正确。故选B。
3、（2020·巴南·重庆市实验中学初三月考）如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流 B．电压表不能测量L1两端的电压
C．取下L1时，L2正常发光 D．只断开开关S2时，电压表有示数
【答案】C
【解析】由图可知，闭合开关S1、S2，小灯泡L1和L2并联，电流表在L1支路上，测通过L1的电流，故A错误；
由图可知，闭合开关S1、S2，小灯泡L1和L2并联，电压表测并联电路两端的电压，即电压表也测量L1两端的电压，B错误；并联电路各支路互不影响，取下L1时，L2正常发光，C正确；只断开开关S2时，电压表只有一个接线柱连入电路，无示数，D错误。故选C。
4、（2020·辽宁大连·初三期末）如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
【答案】B
【解析】从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变，A错误；开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大，C错误；开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。故选B。
5、（2018·北京101中学初三月考）（多选）如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A．U2=U1+U3 B．U2=U1=U3 C．I1=I2 D．I1>I2
【答案】AC
【解析】观察电路图可知，灯泡L1与L2串联，电流表A1、A2串联在电路中测量干路电流，所以I1=I2; 电压表V1测量灯泡L2两端电压，电压表V2测量灯泡L1、L2两端电压，电压表V3测量灯L1两端电压，根据串联电路电压规律可知：U2=U1+U3；综上所述A、C选项正确。
6、（2019·北京西城·徐悲鸿中学期中）在如图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关灯L1与L2并联，电路中______是电压表．（选填“①”、“②”或“③”）
【答案】②
【解析】要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；则①、③电表应是相当于导线的电表，即电流表；②电表应是相当于开路的电表，即②是电压表。
7、（2020·射阳县第二初级中学初三开学考试）如图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，两灯______联，通过L1的电流为______A，灯L2两端的电压为______V。
【答案】并 0.34A 6V
【解析】如图甲所示，电压表在电路中相当于断路，电流表在电路中相当于导线，故两灯采用并联接法；并联电路中，干路电流等于各支路电流之和；当S1、S2都闭合时，A1测干路电流，A2测L1电流，两电流表的指针均如图丙所示分别为：1.7A、0.34A，A2示数小于A1，故L1电流为0.34A；闭合开关S1，电压表测电源电压，示数如图乙为6V。
8、（2019·广西崇左·期中）如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙丙所示。则V1用的量程是_____V，V2用的量程是_____V，小灯泡L1上的电压_____。
【答案】0～15 0～3 3.5V
【解析】V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V；
V2应选择0～3V的量程，读数为2.5V。L1两端的电压为两电压表示数之差，即6V﹣2.5V=3.5V。
9、（2019·榆林市第五中学初三期中）小红要连接一个串联电路，所需器材如图所示，她要用电压表V1测电路总电压，V2测L2两端的电压，用电流表A测电路中的总电流，请你帮她连好电路。
【答案】见解析
【解析】首先将电池组“头尾”相连，然后依次连入开关、电流表（电流表需连3A，因为电池组电压为4.5V）、灯泡L2、灯泡L1，电压表V2两端分别与L2两端相连，注意电流从正接线柱流入，负接线柱流出即可，电压表V1分别与两灯外侧接线柱相连，同样注意电流从正接线柱流入，负接线柱流出。实物图如图所示：
10、（2020·全国初三专题练习）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2．
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为_____V．
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了_____（选填“短路”或“断路”）．
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成_____．
【答案】（1） （2）1.9 （3）断路 （4）电压表的正负接线柱接反
【解析】（1）分析实物图知道，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，相应的电路图如下：
（2）由图甲知道，电源由2节干电池串联组成，所以，电源电压大约是3V，由图乙知道，电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。
（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，所以，应是灯L1发生断路。
（4）由图知道，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，此时电流是从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
1、（2020·湖南天心·初三期中）关于电压，下列说法错误的是（）
A．电源是提供电压的装置B．电压是形成电流的原因
C．电路中有电压时，就一定有电流D．电路中有电流时，电路两端就一定有电压
【答案】C
【解析】 电源是将其它形式的能转化为电能的装置，为电路提供电压，A正确；可以类比水压理解电压，电路中有电压才可能形成电流，即电压是形成电流的原因，B正确；电路中有电压时，如果电路是断路状态，也不会有电流，C错误；电压是形成电流的原因，当电路中有电流时，电路两端就一定有电压，D正确。故选C。
2、（2020·吉林吉林·初三期末）如图所示，能正确地测出小灯泡L1两端电压的电路是
A．B．C．D．
【答案】D
【解析】由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，A错误；由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，B错误；由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，C错误；由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，D正确。故选D。
3、（2018·全国初三课时练习）如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）
A．甲接入电流表，乙接入电压表 B．甲、乙均接入电流表
C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表
【答案】A
【解析】若甲为电压表，则甲处相当于断路，可见右边灯泡与乙被短路，所以甲应为电流表，乙只能为电压表，若乙也为电流表则电源被短路，A正确。故选A。
4、（2020·江西浔阳·九江一中初三月考）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2V B．L1两端电压为4V C．L2两端电压为4V D．L1和L2两端电压之和为6V
【答案】B
【解析】由图可知，L1、L2串联，电源电压为6 V，开关闭合后，两个灯泡的总电压是6 V，电压表测L2两端的电压，则L2两端的电压U2=4V，因为两灯串联，根据串联电路电压关系，则L1两端的电压U1=U-U2=6V-4V=2V，所以B错误，A、C、D正确。故选B。
5、（2020·天津和平·初三二模）小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
【答案】A
【解析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路。将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路，故选A。
6、（2020·辽宁铁东·月考）如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V。
【答案】负 0.6
【解析】根据图示可知，电压表正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极，锌片是盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V。
7、（2018·全国初三课时练习）如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V。
【答案】L23.6
【解析】由电路图可知，电路依次经过两灯，则灯泡L1、L2串联，电压表并联在L2两端，即测L2两端的电压；由图乙可知：电压表的量程为0-3V，分度值为0.1V，则示数为2.4V，所以L2两端的电压U2=2.4V；根据串联电路两端的总电压等于各串联导体两端的电压之和可知：L1两端的电压是：U1=U-U2=6V-2.4V=3.6V。
8、（2017·浙江全国·初二课时练习）如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是 ________。再测电源电压时，只将电压表接B的一端改接C，这种接法________（选填“正确”或“不正确”），理由是 ________。
【答案】0～3V 不正确电压表的量程偏小
【解析】灯L1两端的电压为2.6V，则电压表选0～3V的量程可以较为准确的测量；因为串联电路中总电压等于各分电压之和，所以三节蓄电池组成电源的电压U=3×2V=6V，由于6V＞3V，所以测电源电压时，只将电压表接B的一端改接C，这种接法是错误的。
9、画两根导线将电路连接完整。要求：两灯串联，电压表只测灯L2两端的电压。
【答案】见解析
【解析】要求串联，所以先将L1左接线柱与L2右接线柱用导线连接，形成串联电路；由于电压表测L2两端电压，负接线柱已经与灯泡L2左接线柱相连，所以在从正接线柱引导线连接到L2的右接线柱上即可，如下图所示：。
10、（2020·北京西城·北师大实验中学初三期中）明同学对串联电路电压规律进行了探究：
猜想与假设：串联电路总电压等于各用电器两端的电压之和
设计与进行实验：（1）按图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
交流与评估:（1）在拆接电路时，开关必须__________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_______或_______；
（3）小明用上面的方法能否测出L2两端的电压？_______，为什么？_________________；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是_______________，改进方法_______________。
【答案】（1）断开 （2）L1短路 L2断路 （3）不能电压表正负接线柱接反了 （4）实验次数太少更换不同的灯泡重复实验
【解析】(1)为了保护电路在连接过程中出现故障而损坏电路元件，电路的连接时开关应处于断开状态，故连接电路时，开关必须断开；
(2)因电路时串联电路，闭合开关，发现电压表示数为零，说明电压表所测电路电压为零，而为零的可能是所测量的电路电阻为零，即L1短路，或者电路中没有电流，电路处于开路状态，而且为L2开路，否则L1开路时电压表示数为电源电压，故小灯泡的故障可能是L1短路或L2开路；
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样导致电压表的正负接线柱接反了，故不能测出L2两端电压。
(4)在物理实验中若要得出普遍性结论实验次多应多于三次，该实验只测了一次实验数据，所以实验的不足为一次实验得出的结论具有偶然性、改变灯泡的规格或电源电压，多次实验，然后比较数据，得出结论。
二、提升训练
1、（2020·射阳县第二初级中学初三月考）如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
【答案】D
【解析】如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象， D正确。故选D。
2、（2020·四川蓬溪·初三期末）如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
【答案】B
【解析】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表。由上述可知选项A、C、D错误，B正确。故选B。
3、（2020·巴南·重庆市实验中学初三月考）如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流 B．电压表不能测量L1两端的电压
C．取下L1时，L2正常发光 D．只断开开关S2时，电压表有示数
【答案】C
【解析】由图可知，闭合开关S1、S2，小灯泡L1和L2并联，电流表在L1支路上，测通过L1的电流，故A错误；
由图可知，闭合开关S1、S2，小灯泡L1和L2并联，电压表测并联电路两端的电压，即电压表也测量L1两端的电压，B错误；并联电路各支路互不影响，取下L1时，L2正常发光，C正确；只断开开关S2时，电压表只有一个接线柱连入电路，无示数，D错误。故选C。
4、（2020·辽宁大连·初三期末）如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
【答案】B
【解析】从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变，A错误；开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大，C错误；开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。故选B。
5、（2018·北京101中学初三月考）（多选）如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A．U2=U1+U3 B．U2=U1=U3 C．I1=I2 D．I1>I2
【答案】AC
【解析】观察电路图可知，灯泡L1与L2串联，电流表A1、A2串联在电路中测量干路电流，所以I1=I2; 电压表V1测量灯泡L2两端电压，电压表V2测量灯泡L1、L2两端电压，电压表V3测量灯L1两端电压，根据串联电路电压规律可知：U2=U1+U3；综上所述A、C选项正确。
6、（2019·北京西城·徐悲鸿中学期中）在如图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关灯L1与L2并联，电路中______是电压表．（选填“①”、“②”或“③”）
【答案】②
【解析】要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；则①、③电表应是相当于导线的电表，即电流表；②电表应是相当于开路的电表，即②是电压表。
7、（2020·射阳县第二初级中学初三开学考试）如图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，两灯______联，通过L1的电流为______A，灯L2两端的电压为______V。
【答案】并 0.34A 6V
【解析】如图甲所示，电压表在电路中相当于断路，电流表在电路中相当于导线，故两灯采用并联接法；并联电路中，干路电流等于各支路电流之和；当S1、S2都闭合时，A1测干路电流，A2测L1电流，两电流表的指针均如图丙所示分别为：1.7A、0.34A，A2示数小于A1，故L1电流为0.34A；闭合开关S1，电压表测电源电压，示数如图乙为6V。
8、（2019·广西崇左·期中）如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙丙所示。则V1用的量程是_____V，V2用的量程是_____V，小灯泡L1上的电压_____。
【答案】0～15 0～3 3.5V
【解析】V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V；
V2应选择0～3V的量程，读数为2.5V。L1两端的电压为两电压表示数之差，即6V﹣2.5V=3.5V。
9、（2019·榆林市第五中学初三期中）小红要连接一个串联电路，所需器材如图所示，她要用电压表V1测电路总电压，V2测L2两端的电压，用电流表A测电路中的总电流，请你帮她连好电路。
【答案】见解析
【解析】首先将电池组“头尾”相连，然后依次连入开关、电流表（电流表需连3A，因为电池组电压为4.5V）、灯泡L2、灯泡L1，电压表V2两端分别与L2两端相连，注意电流从正接线柱流入，负接线柱流出即可，电压表V1分别与两灯外侧接线柱相连，同样注意电流从正接线柱流入，负接线柱流出。实物图如图所示：
10、（2020·全国初三专题练习）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2．
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为_____V．
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了_____（选填“短路”或“断路”）．
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成_____．
【答案】（1） （2）1.9 （3）断路 （4）电压表的正负接线柱接反
【解析】（1）分析实物图知道，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，相应的电路图如下：
（2）由图甲知道，电源由2节干电池串联组成，所以，电源电压大约是3V，由图乙知道，电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。
（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，所以，应是灯L1发生断路。
（4）由图知道，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，此时电流是从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
