初中物理教科版九年级上册3 电路的连接达标测试
展开
这是一份初中物理教科版九年级上册3 电路的连接达标测试，共10页。试卷主要包含了夯实基础，提升训练等内容，欢迎下载使用。

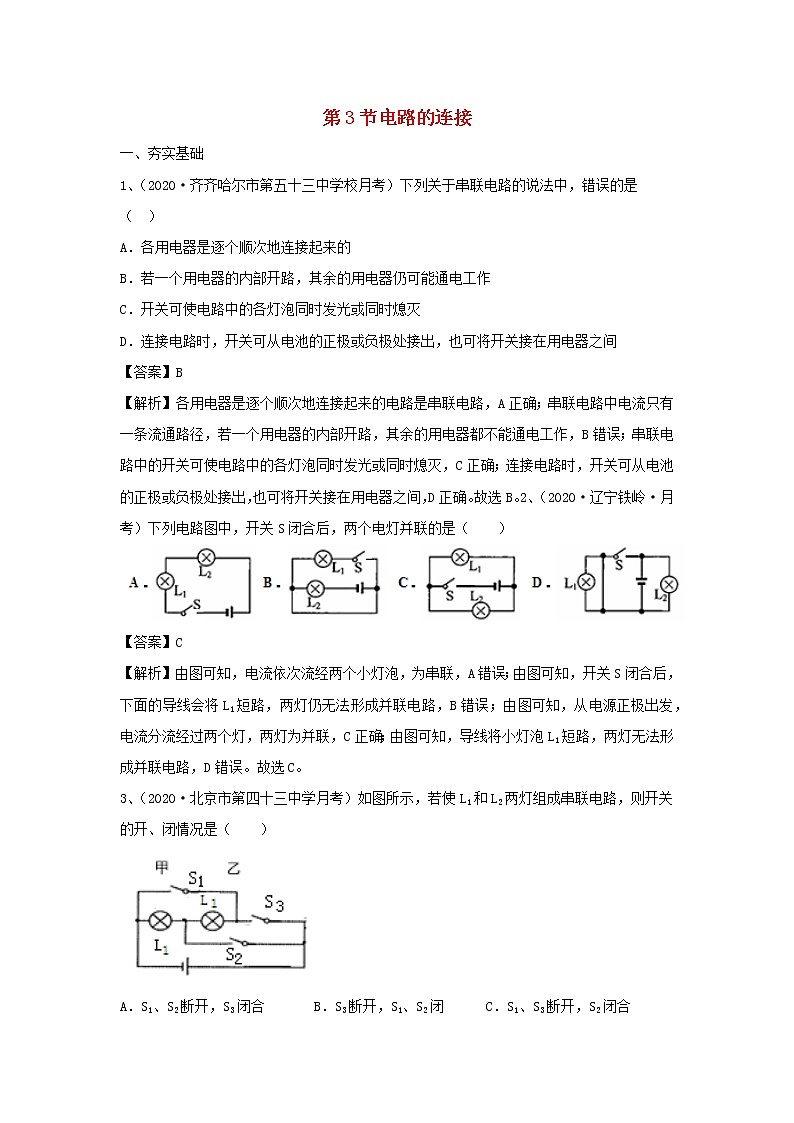

1、（2020·齐齐哈尔市第五十三中学校月考）下列关于串联电路的说法中，错误的是（ ）
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部开路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
【答案】B
【解析】各用电器是逐个顺次地连接起来的电路是串联电路，A正确；串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，B错误；串联电路中的开关可使电路中的各灯泡同时发光或同时熄灭，C正确；连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，D正确。故选B。2、（2020·辽宁铁岭·月考）下列电路图中，开关S闭合后，两个电灯并联的是（ ）
【答案】C
【解析】由图可知，电流依次流经两个小灯泡，为串联，A错误；由图可知，开关S闭合后，下面的导线会将L1短路，两灯仍无法形成并联电路，B错误；由图可知，从电源正极出发，电流分流经过两个灯，两灯为并联，C正确；由图可知，导线将小灯泡L1短路，两灯无法形成并联电路，D错误。故选C。
3、（2020·北京市第四十三中学月考）如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（ ）
A．S1、S2断开，S3闭合 B．S3断开，S1、S2闭 C．S1、S3断开，S2闭合 D．S2断开，S1、S3闭合
【答案】A
【解析】要使L1和L2两灯组成串联电路，故电路中只有一条电流且依次经过L2和L1，故应闭合S3断开S1、S2，故A正确，B、C、D错误。故选A。

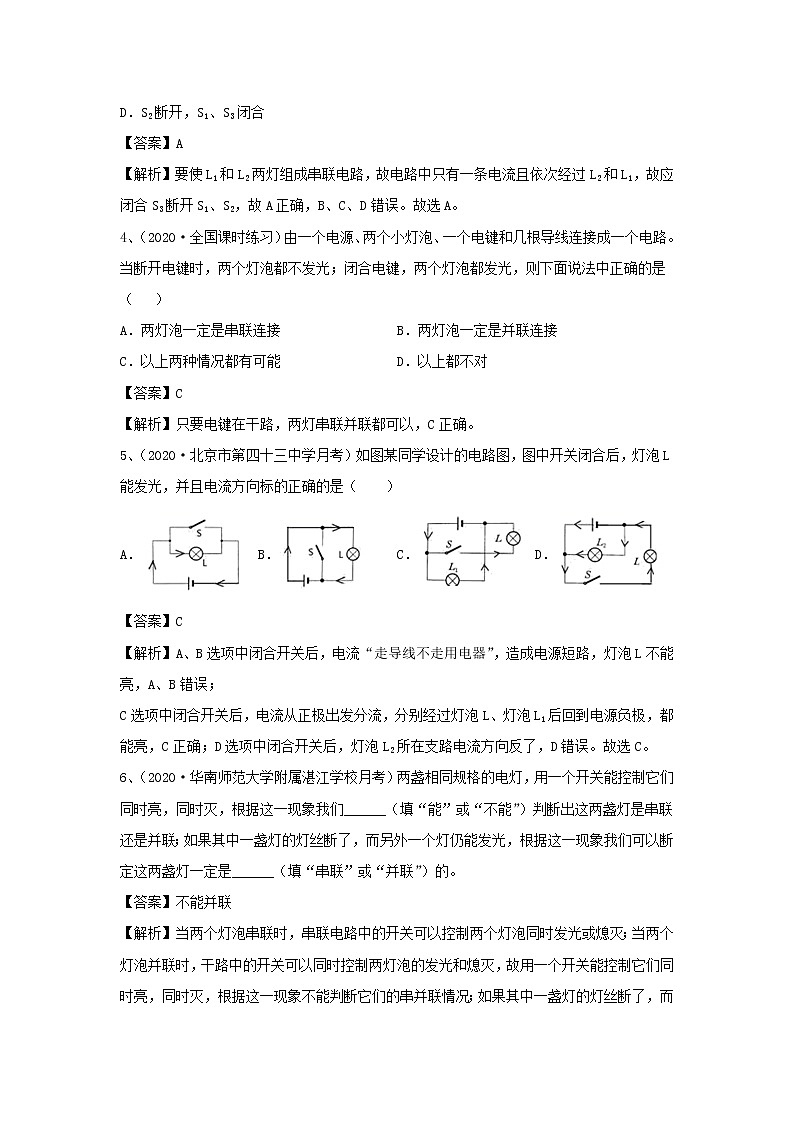

4、（2020·全国课时练习）由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路。当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是（ ）
A．两灯泡一定是串联连接B．两灯泡一定是并联连接
C．以上两种情况都有可能D．以上都不对
【答案】C
【解析】只要电键在干路，两灯串联并联都可以，C正确。
5、（2020·北京市第四十三中学月考）如图某同学设计的电路图，图中开关闭合后，灯泡L能发光，并且电流方向标的正确的是（ ）
A．B．C．D．
【答案】C
【解析】A、B选项中闭合开关后，电流“走导线不走用电器”，造成电源短路，灯泡L不能亮，A、B错误；
C选项中闭合开关后，电流从正极出发分流，分别经过灯泡L、灯泡L1后回到电源负极，都能亮，C正确；D选项中闭合开关后，灯泡L2所在支路电流方向反了，D错误。故选C。
6、（2020·华南师范大学附属湛江学校月考）两盏相同规格的电灯，用一个开关能控制它们同时亮，同时灭，根据这一现象我们______（填“能”或“不能”）判断出这两盏灯是串联还是并联；如果其中一盏灯的灯丝断了，而另外一个灯仍能发光，根据这一现象我们可以断定这两盏灯一定是______（填“串联”或“并联”）的。
【答案】不能并联
【解析】当两个灯泡串联时，串联电路中的开关可以控制两个灯泡同时发光或熄灭；当两个灯泡并联时，干路中的开关可以同时控制两灯泡的发光和熄灭，故用一个开关能控制它们同时亮，同时灭，根据这一现象不能判断它们的串并联情况；如果其中一盏灯的灯丝断了，而另外一个灯仍能发光，根据这一现象我们可以断定这两盏灯一定是并联的。

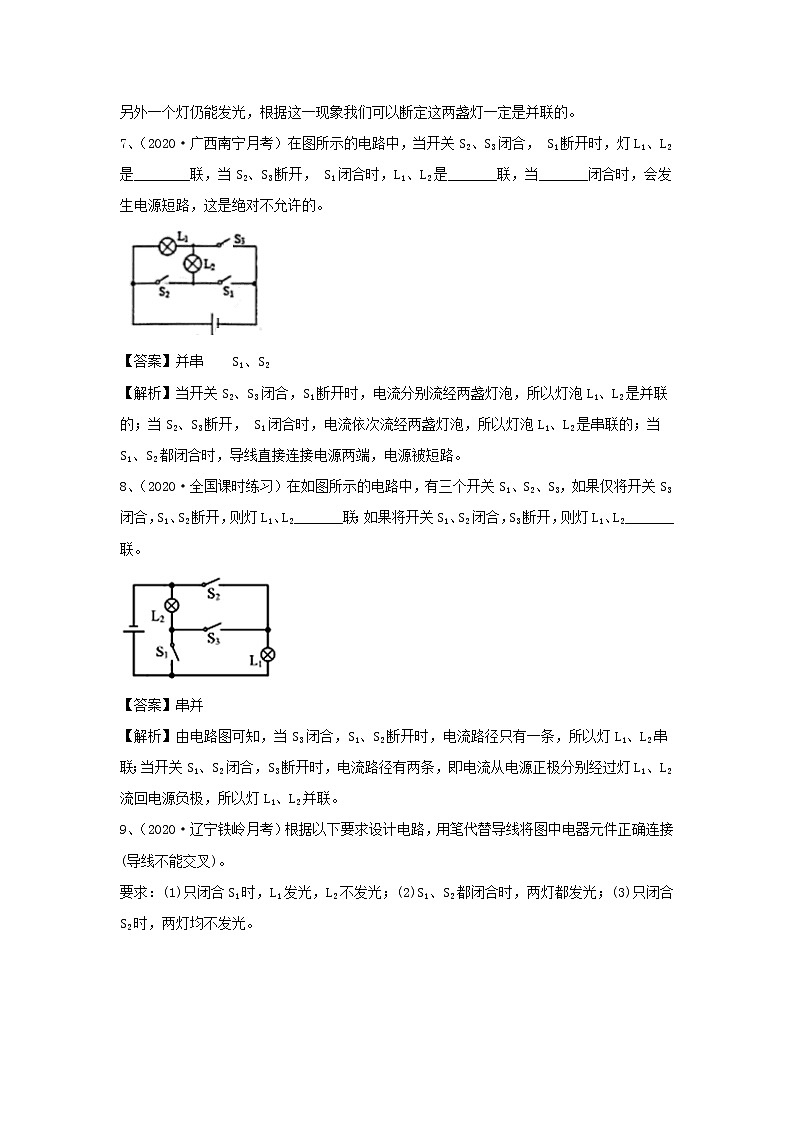

7、（2020·广西南宁月考）在图所示的电路中，当开关S2、S3闭合， S1断开时，灯L1、L2是________联，当S2、S3断开， S1闭合时，L1、L2是_______联，当_______闭合时，会发生电源短路，这是绝对不允许的。
【答案】并串 S1、S2
【解析】当开关S2、S3闭合，S1断开时，电流分别流经两盏灯泡，所以灯泡L1、L2是并联的；当S2、S3断开， S1闭合时，电流依次流经两盏灯泡，所以灯泡L1、L2是串联的；当S1、S2都闭合时，导线直接连接电源两端，电源被短路。
8、（2020·全国课时练习）在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2_______联。
【答案】串并
【解析】由电路图可知，当S3闭合，S1、S2断开时，电流路径只有一条，所以灯L1、L2串联；当开关S1、S2闭合，S3断开时，电流路径有两条，即电流从电源正极分别经过灯L1、L2流回电源负极，所以灯L1、L2并联。
9、（2020·辽宁铁岭月考）根据以下要求设计电路，用笔代替导线将图中电器元件正确连接(导线不能交叉)。
要求：(1)只闭合S1时，L1发光，L2不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。
【答案】见解析
【解析】由题分析可得L1，L2为并联，S2接入支路中只控制L2，S1接入干路中同时控制L1，L2，故电器元件连接方式如下图：
10、（2019·全国初三课时练习）小明所连电路如图。
（1）若开关闭合，电路处于________（选填：通路或短路）状态；
（2）若要连成两灯串联的电路，要拆除导线________；
（3）若要连成两灯并联的电路，需要改装其中一条导线，请在图中需要改装的导线上打“×”，并画出正确连接的导线___________．
【答案】短路 c 见解析
【解析】（1)如图电路，闭合开关后电流将从正极开始，沿b→d→c→a回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；
(2)要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，因此导线 c 不能连接，应拆除；
(3)若要连成两灯并联的电路，从电源正极流出的电流，应分别流入两个灯泡，则应改装的导线 d ，如图所示：
。
二、提升训练
1、（2020·全国课时练习）如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（ ）
A．B．C．D．
【答案】D
【解析】由图可知，电流从正极出发，经开关S，灯泡L2、L1回负极，只有一条电流路径，为串联电路，A错误；由图可知，电流从正极出发，经灯泡L1、L2、开关S回负极，只有一条电流路径，为串联电路，B错误；图中电流从正极出发，经L1，开关、灯泡L2、回负极，也是只有一条电流路径，为串联电路，C错误；图中电路从正极出发，开始分支，一支流向灯泡L1，一支流向灯泡L2，然后共同经开关S回负极，为并联，D正确。故选D。
2、（2020·大石桥市周家镇中学月考）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（ ）
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
【答案】A
【解析】闭合开关，众小灯齐发光，一段时间后，其中一小灯熄灭，其它灯泡正常工作．由此可推断：若该小灯处断路，众小灯可以独立工作互不影响，则众小灯并联；若该小灯处短路，众小灯如果并联，将会造成电源短路，因此众小灯串联。故选A。
3、（2020·齐齐哈尔市第五十三中学校月考）如图所示电路中，下列说法不正确的是（ ）
A．当S1、S3断开，S2闭合时，L1与L2串联
B．当S2断开，S1、S3闭合时，L1与L2并联
C．当S1、S2、S3闭合时，两灯都亮
D．当S1、S2闭合，S3断开时，只有L2灯亮
【答案】C
【解析】当S1、S3断开，S2闭合时,电流从正极出发，经L1与L2串联回负极，故A正确，A不符合题意；当S2断开，S1、S3闭合时，电流分两支，一直由S1与L2回负极，另一支由L1与S3回负极，所以L1与L2并联，故B正确，B不符合题意；当S1、S2、S3闭合时，灯L2短路不能发光，L1有电流经过能发光，故C错误，C符合题意；当S1、S2闭合，S3断开时，L1断路，无电流，故L1不亮，只有L2灯亮，故D正确，D不符合题意。故选C。
4、（2020·全国课时练习）为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（ ）
A．B．C．D．
【答案】C
【解析】闭合S1灯泡会工作，闭合S2电动机会工作，A错误；闭合任何一个开关，电路都会正常工作，B错误；只有两个开关都闭合，机器才能正常工作，同时指示灯亮起，C正确；闭合S1后，机器能正常工作，同时指示灯亮起，D错误。故选C。
5、（2020·全国课时练习）将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
【答案】D
【解析】在甲电路中，两灯串联，相互影响，当灯L1和L2都发光时，取下灯L1，灯L2将会熄灭，A错误；在甲电路中用导线连接L1的两个接线柱，接通电路后，L1被断路，电路为L2的基本电路，因此L1不发光，B错误；在乙电路中，两灯并联，互不影响，当灯L1和L2都发光时，取下L1后，L2不会熄灭，C错误；在乙电路中用导线连接L1的两个接线柱，接通电路后，形成电源断路，因此灯泡L1和L2都不发光，D正确。故选D。
6、（2020·湖北孝南月考）（多选）如图所示的电路，下列说法中正确的是（ ）
A．闭合、，、串联B．闭合、，、并联
C．只闭合，、都工作D．、、都闭合，、都工作
【答案】BC
【解析】由电路图知，当闭合开关S1、S2时，L1、L2并联，A错误，B正确；只闭合S3，L1、L2串联，两灯都正常发光，C正确；S1、S2、S3都闭合时，形成电源短路，D错误。故选BC。
7、．（2020·射阳县第二初级中学月考）如图，若灯L1、L2组成串联电路，应闭合开关______，若灯L1、L2组成并联电路，应闭合开关______，若将S1、S2、S3同时闭合，此时电路发生______。
【答案】S3S1、S2短路
【解析】当只闭合S3时，灯泡L1、L2两灯首尾相连，电流路径只有一条，L1、L2组成串联电路；当闭合开关S1、S2时，灯泡L1、L2两灯并列连接，电流路径有两条，L1、L2组成并联电路；若将S1、S2、S3同时闭合，电源的正负极直接被导线相连，会发生短路现象。
8、（2020·全国课时练习）在如图所示的电路中，闭合开关后将出现______（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线________；
【答案】短路 c
【解析】如图电路，闭合开关后电流将从正极开始，沿a→c→d，经开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；要使电路中两灯串联，只要从电源正极流出的电流，依次经过灯泡回到电源负极，因此需拆除导线c。
9、（2018·全国初三课时练习）如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：
（1）根据实验结果可以判断两灯的连接方式是_______（选填“串联”或“并联”）；
（2）在方框（如图所示）内画出此电路盒的电路图。
【答案】并联图见解析
【解析】（1）灯L1、L2可以不同时亮，说明灯是并联的；
（2）单独闭合S1，灯都不亮；单独闭合S2，L1亮、L2不亮；说明S2为干路开关，S1为支路开关，灯L1、L2并联；当闭合S1、S2都亮，进一步说明S1控制L2，电路如图所示：
10、（2018·青岛经济技术开发区第四中学初三月考）（1）我校九（4）班学生学习了串联和并联的知识以后，对教室内照明用的支日光灯的连接方式展开了讨论，已知有两个开关，每个开关控制盏灯。假若你是其中一员，试发表一下你的观点。
（1）你认为这盏灯的连接方式是________（填串联或并联）；试在方框1内画出你设计的电路图（日光灯用“”，电源用“”表示）。
（2）如图1所示，试在方框2中画出该实物图对应的电路图；
（3）如图2所示，A、B、C、D为小灯泡上的接线柱，e、f、g为连接电路的三根导线。
①若闭合开关，灯L1、、L2会________（选填“亮”或“不亮”），电路的状态是________（选填“通路”“断路”或“短路”）；
②若使电路为串联电路，只需改动标注的导线中一根，则该导线是________，改动方法是________；
③若使电路为并联电路，只需改动标注的导线中一根，则该导线是____，改动方法是____。
【答案】（1）并联图见解析 （2）图见解析（3）①不亮短路②f拆除f ③ g改接到L2的C接线柱上
【解析】（1）在我们的教室内，当其中一盏灯管烧坏，另外的灯仍能正常发光，由此可知，这2盏日光灯是互不影响的，所以它们之间一定是并联的；2盏灯并联，两个开关，每个开关控制1盏灯，如下图所示：
（2）由实物电路图可知，灯L1与L2并联，其中一个开关S1控制灯泡L1，S控制整个电路，电路图如下图所示：
（3）①若闭合开关，电流没有经过用电器，回负极，会造成电路短路，烧坏电池，L1、L2都不亮；
②若使电路为串联电路，电流需从电源的正极出发，依次串联开关、L1、L2回到电源的负极，所以去掉导线f即可；
③若使电路为并联电路，电流经开关后分别经过两灯泡回到电源的负极，所以把g导线改接到L2的C接线柱上即可。
1、（2020·齐齐哈尔市第五十三中学校月考）下列关于串联电路的说法中，错误的是（ ）
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部开路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
【答案】B
【解析】各用电器是逐个顺次地连接起来的电路是串联电路，A正确；串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，B错误；串联电路中的开关可使电路中的各灯泡同时发光或同时熄灭，C正确；连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，D正确。故选B。2、（2020·辽宁铁岭·月考）下列电路图中，开关S闭合后，两个电灯并联的是（ ）
【答案】C
【解析】由图可知，电流依次流经两个小灯泡，为串联，A错误；由图可知，开关S闭合后，下面的导线会将L1短路，两灯仍无法形成并联电路，B错误；由图可知，从电源正极出发，电流分流经过两个灯，两灯为并联，C正确；由图可知，导线将小灯泡L1短路，两灯无法形成并联电路，D错误。故选C。
3、（2020·北京市第四十三中学月考）如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（ ）
A．S1、S2断开，S3闭合 B．S3断开，S1、S2闭 C．S1、S3断开，S2闭合 D．S2断开，S1、S3闭合
【答案】A
【解析】要使L1和L2两灯组成串联电路，故电路中只有一条电流且依次经过L2和L1，故应闭合S3断开S1、S2，故A正确，B、C、D错误。故选A。
4、（2020·全国课时练习）由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路。当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是（ ）
A．两灯泡一定是串联连接B．两灯泡一定是并联连接
C．以上两种情况都有可能D．以上都不对
【答案】C
【解析】只要电键在干路，两灯串联并联都可以，C正确。
5、（2020·北京市第四十三中学月考）如图某同学设计的电路图，图中开关闭合后，灯泡L能发光，并且电流方向标的正确的是（ ）
A．B．C．D．
【答案】C
【解析】A、B选项中闭合开关后，电流“走导线不走用电器”，造成电源短路，灯泡L不能亮，A、B错误；
C选项中闭合开关后，电流从正极出发分流，分别经过灯泡L、灯泡L1后回到电源负极，都能亮，C正确；D选项中闭合开关后，灯泡L2所在支路电流方向反了，D错误。故选C。
6、（2020·华南师范大学附属湛江学校月考）两盏相同规格的电灯，用一个开关能控制它们同时亮，同时灭，根据这一现象我们______（填“能”或“不能”）判断出这两盏灯是串联还是并联；如果其中一盏灯的灯丝断了，而另外一个灯仍能发光，根据这一现象我们可以断定这两盏灯一定是______（填“串联”或“并联”）的。
【答案】不能并联
【解析】当两个灯泡串联时，串联电路中的开关可以控制两个灯泡同时发光或熄灭；当两个灯泡并联时，干路中的开关可以同时控制两灯泡的发光和熄灭，故用一个开关能控制它们同时亮，同时灭，根据这一现象不能判断它们的串并联情况；如果其中一盏灯的灯丝断了，而另外一个灯仍能发光，根据这一现象我们可以断定这两盏灯一定是并联的。
7、（2020·广西南宁月考）在图所示的电路中，当开关S2、S3闭合， S1断开时，灯L1、L2是________联，当S2、S3断开， S1闭合时，L1、L2是_______联，当_______闭合时，会发生电源短路，这是绝对不允许的。
【答案】并串 S1、S2
【解析】当开关S2、S3闭合，S1断开时，电流分别流经两盏灯泡，所以灯泡L1、L2是并联的；当S2、S3断开， S1闭合时，电流依次流经两盏灯泡，所以灯泡L1、L2是串联的；当S1、S2都闭合时，导线直接连接电源两端，电源被短路。
8、（2020·全国课时练习）在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2_______联。
【答案】串并
【解析】由电路图可知，当S3闭合，S1、S2断开时，电流路径只有一条，所以灯L1、L2串联；当开关S1、S2闭合，S3断开时，电流路径有两条，即电流从电源正极分别经过灯L1、L2流回电源负极，所以灯L1、L2并联。
9、（2020·辽宁铁岭月考）根据以下要求设计电路，用笔代替导线将图中电器元件正确连接(导线不能交叉)。
要求：(1)只闭合S1时，L1发光，L2不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。
【答案】见解析
【解析】由题分析可得L1，L2为并联，S2接入支路中只控制L2，S1接入干路中同时控制L1，L2，故电器元件连接方式如下图：
10、（2019·全国初三课时练习）小明所连电路如图。
（1）若开关闭合，电路处于________（选填：通路或短路）状态；
（2）若要连成两灯串联的电路，要拆除导线________；
（3）若要连成两灯并联的电路，需要改装其中一条导线，请在图中需要改装的导线上打“×”，并画出正确连接的导线___________．
【答案】短路 c 见解析
【解析】（1)如图电路，闭合开关后电流将从正极开始，沿b→d→c→a回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；
(2)要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，因此导线 c 不能连接，应拆除；
(3)若要连成两灯并联的电路，从电源正极流出的电流，应分别流入两个灯泡，则应改装的导线 d ，如图所示：
。
二、提升训练
1、（2020·全国课时练习）如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（ ）
A．B．C．D．
【答案】D
【解析】由图可知，电流从正极出发，经开关S，灯泡L2、L1回负极，只有一条电流路径，为串联电路，A错误；由图可知，电流从正极出发，经灯泡L1、L2、开关S回负极，只有一条电流路径，为串联电路，B错误；图中电流从正极出发，经L1，开关、灯泡L2、回负极，也是只有一条电流路径，为串联电路，C错误；图中电路从正极出发，开始分支，一支流向灯泡L1，一支流向灯泡L2，然后共同经开关S回负极，为并联，D正确。故选D。
2、（2020·大石桥市周家镇中学月考）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（ ）
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
【答案】A
【解析】闭合开关，众小灯齐发光，一段时间后，其中一小灯熄灭，其它灯泡正常工作．由此可推断：若该小灯处断路，众小灯可以独立工作互不影响，则众小灯并联；若该小灯处短路，众小灯如果并联，将会造成电源短路，因此众小灯串联。故选A。
3、（2020·齐齐哈尔市第五十三中学校月考）如图所示电路中，下列说法不正确的是（ ）
A．当S1、S3断开，S2闭合时，L1与L2串联
B．当S2断开，S1、S3闭合时，L1与L2并联
C．当S1、S2、S3闭合时，两灯都亮
D．当S1、S2闭合，S3断开时，只有L2灯亮
【答案】C
【解析】当S1、S3断开，S2闭合时,电流从正极出发，经L1与L2串联回负极，故A正确，A不符合题意；当S2断开，S1、S3闭合时，电流分两支，一直由S1与L2回负极，另一支由L1与S3回负极，所以L1与L2并联，故B正确，B不符合题意；当S1、S2、S3闭合时，灯L2短路不能发光，L1有电流经过能发光，故C错误，C符合题意；当S1、S2闭合，S3断开时，L1断路，无电流，故L1不亮，只有L2灯亮，故D正确，D不符合题意。故选C。
4、（2020·全国课时练习）为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（ ）
A．B．C．D．
【答案】C
【解析】闭合S1灯泡会工作，闭合S2电动机会工作，A错误；闭合任何一个开关，电路都会正常工作，B错误；只有两个开关都闭合，机器才能正常工作，同时指示灯亮起，C正确；闭合S1后，机器能正常工作，同时指示灯亮起，D错误。故选C。
5、（2020·全国课时练习）将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
【答案】D
【解析】在甲电路中，两灯串联，相互影响，当灯L1和L2都发光时，取下灯L1，灯L2将会熄灭，A错误；在甲电路中用导线连接L1的两个接线柱，接通电路后，L1被断路，电路为L2的基本电路，因此L1不发光，B错误；在乙电路中，两灯并联，互不影响，当灯L1和L2都发光时，取下L1后，L2不会熄灭，C错误；在乙电路中用导线连接L1的两个接线柱，接通电路后，形成电源断路，因此灯泡L1和L2都不发光，D正确。故选D。
6、（2020·湖北孝南月考）（多选）如图所示的电路，下列说法中正确的是（ ）
A．闭合、，、串联B．闭合、，、并联
C．只闭合，、都工作D．、、都闭合，、都工作
【答案】BC
【解析】由电路图知，当闭合开关S1、S2时，L1、L2并联，A错误，B正确；只闭合S3，L1、L2串联，两灯都正常发光，C正确；S1、S2、S3都闭合时，形成电源短路，D错误。故选BC。
7、．（2020·射阳县第二初级中学月考）如图，若灯L1、L2组成串联电路，应闭合开关______，若灯L1、L2组成并联电路，应闭合开关______，若将S1、S2、S3同时闭合，此时电路发生______。
【答案】S3S1、S2短路
【解析】当只闭合S3时，灯泡L1、L2两灯首尾相连，电流路径只有一条，L1、L2组成串联电路；当闭合开关S1、S2时，灯泡L1、L2两灯并列连接，电流路径有两条，L1、L2组成并联电路；若将S1、S2、S3同时闭合，电源的正负极直接被导线相连，会发生短路现象。
8、（2020·全国课时练习）在如图所示的电路中，闭合开关后将出现______（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线________；
【答案】短路 c
【解析】如图电路，闭合开关后电流将从正极开始，沿a→c→d，经开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；要使电路中两灯串联，只要从电源正极流出的电流，依次经过灯泡回到电源负极，因此需拆除导线c。
9、（2018·全国初三课时练习）如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：
（1）根据实验结果可以判断两灯的连接方式是_______（选填“串联”或“并联”）；
（2）在方框（如图所示）内画出此电路盒的电路图。
【答案】并联图见解析
【解析】（1）灯L1、L2可以不同时亮，说明灯是并联的；
（2）单独闭合S1，灯都不亮；单独闭合S2，L1亮、L2不亮；说明S2为干路开关，S1为支路开关，灯L1、L2并联；当闭合S1、S2都亮，进一步说明S1控制L2，电路如图所示：
10、（2018·青岛经济技术开发区第四中学初三月考）（1）我校九（4）班学生学习了串联和并联的知识以后，对教室内照明用的支日光灯的连接方式展开了讨论，已知有两个开关，每个开关控制盏灯。假若你是其中一员，试发表一下你的观点。
（1）你认为这盏灯的连接方式是________（填串联或并联）；试在方框1内画出你设计的电路图（日光灯用“”，电源用“”表示）。
（2）如图1所示，试在方框2中画出该实物图对应的电路图；
（3）如图2所示，A、B、C、D为小灯泡上的接线柱，e、f、g为连接电路的三根导线。
①若闭合开关，灯L1、、L2会________（选填“亮”或“不亮”），电路的状态是________（选填“通路”“断路”或“短路”）；
②若使电路为串联电路，只需改动标注的导线中一根，则该导线是________，改动方法是________；
③若使电路为并联电路，只需改动标注的导线中一根，则该导线是____，改动方法是____。
【答案】（1）并联图见解析 （2）图见解析（3）①不亮短路②f拆除f ③ g改接到L2的C接线柱上
【解析】（1）在我们的教室内，当其中一盏灯管烧坏，另外的灯仍能正常发光，由此可知，这2盏日光灯是互不影响的，所以它们之间一定是并联的；2盏灯并联，两个开关，每个开关控制1盏灯，如下图所示：
（2）由实物电路图可知，灯L1与L2并联，其中一个开关S1控制灯泡L1，S控制整个电路，电路图如下图所示：
（3）①若闭合开关，电流没有经过用电器，回负极，会造成电路短路，烧坏电池，L1、L2都不亮；
②若使电路为串联电路，电流需从电源的正极出发，依次串联开关、L1、L2回到电源的负极，所以去掉导线f即可；
③若使电路为并联电路，电流经开关后分别经过两灯泡回到电源的负极，所以把g导线改接到L2的C接线柱上即可。
