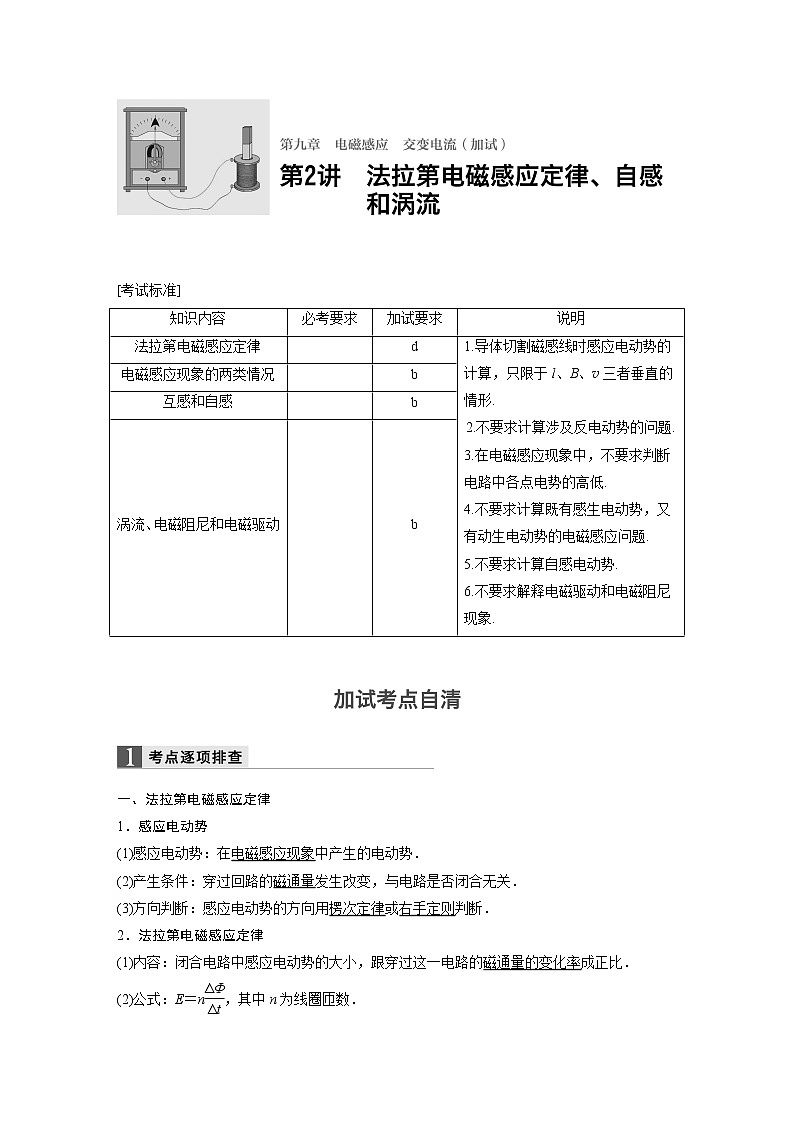

2018版高考物理配套文档：第九章 第2讲 法拉第电磁感应定律、自感和涡流 Word版含解析
展开
这是一份2018版高考物理配套文档：第九章 第2讲 法拉第电磁感应定律、自感和涡流 Word版含解析，共19页。
一、法拉第电磁感应定律
1．感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势．
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关．
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断．
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．
(2)公式：E＝neq \f(ΔΦ,Δt)，其中n为线圈匝数．
(3)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I＝eq \f(E,R＋r).

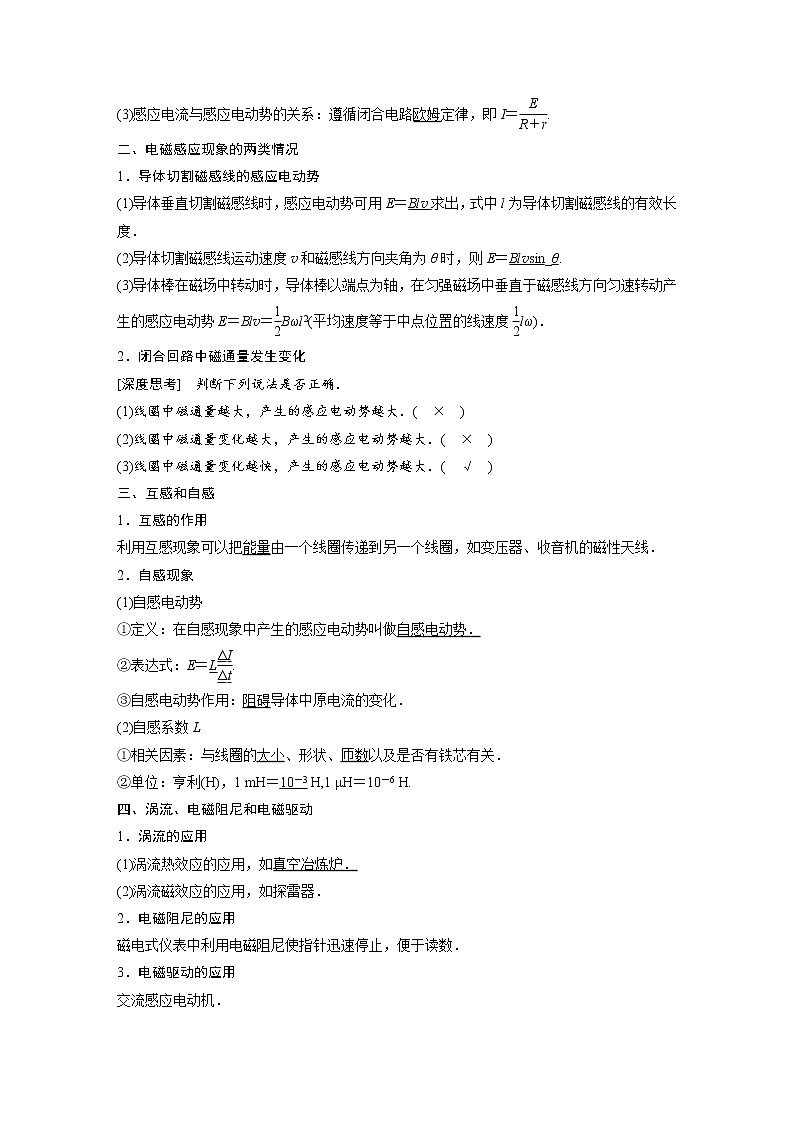

二、电磁感应现象的两类情况
1．导体切割磁感线的感应电动势
(1)导体垂直切割磁感线时，感应电动势可用E＝Blv求出，式中l为导体切割磁感线的有效长度．
(2)导体切割磁感线运动速度v和磁感线方向夹角为θ时，则E＝Blvsin_θ.
(3)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生的感应电动势E＝Blv＝eq \f(1,2)Bωl2(平均速度等于中点位置的线速度eq \f(1,2)lω)．
2．闭合回路中磁通量发生变化
[深度思考] 判断下列说法是否正确．
(1)线圈中磁通量越大，产生的感应电动势越大．( × )
(2)线圈中磁通量变化越大，产生的感应电动势越大．( × )
(3)线圈中磁通量变化越快，产生的感应电动势越大．( √ )
三、互感和自感
1．互感的作用
利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器、收音机的磁性天线．
2．自感现象
(1)自感电动势
①定义：在自感现象中产生的感应电动势叫做自感电动势．
②表达式：E＝Leq \f(ΔI,Δt).
③自感电动势作用：阻碍导体中原电流的变化．
(2)自感系数L
①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关．
②单位：亨利(H)，1 mH＝10－3 H,1 μH＝10－6 H.
四、涡流、电磁阻尼和电磁驱动
1．涡流的应用
(1)涡流热效应的应用，如真空冶炼炉．
(2)涡流磁效应的应用，如探雷器．
2．电磁阻尼的应用
磁电式仪表中利用电磁阻尼使指针迅速停止，便于读数．
3．电磁驱动的应用
交流感应电动机．

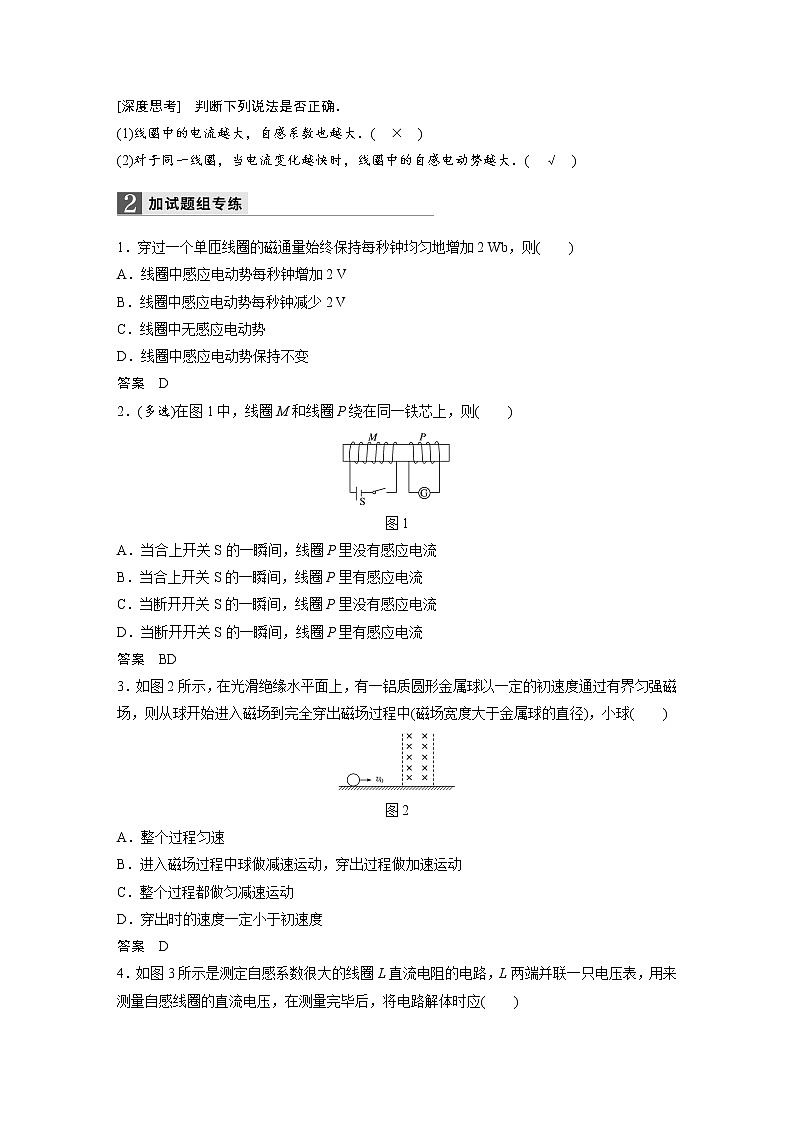

[深度思考] 判断下列说法是否正确．
(1)线圈中的电流越大，自感系数也越大．( × )
(2)对于同一线圈，当电流变化越快时，线圈中的自感电动势越大．( √ )
1．穿过一个单匝线圈的磁通量始终保持每秒钟均匀地增加2 Wb，则( )
A．线圈中感应电动势每秒钟增加2 V
B．线圈中感应电动势每秒钟减少2 V
C．线圈中无感应电动势
D．线圈中感应电动势保持不变
答案 D
2．(多选)在图1中，线圈M和线圈P绕在同一铁芯上，则( )
图1
A．当合上开关S的一瞬间，线圈P里没有感应电流
B．当合上开关S的一瞬间，线圈P里有感应电流
C．当断开开关S的一瞬间，线圈P里没有感应电流
D．当断开开关S的一瞬间，线圈P里有感应电流
答案 BD
3．如图2所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球( )
图2
A．整个过程匀速
B．进入磁场过程中球做减速运动，穿出过程做加速运动
C．整个过程都做匀减速运动
D．穿出时的速度一定小于初速度
答案 D
4．如图3所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应( )
图3
A．先断开S1
B．先断开S2
C．先拆除电流表
D．先拆除电阻R
答案 B
命题点一 法拉第电磁感应定律的理解及应用
例1 (2016·浙江·16)如图4所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )
图4
A．两线圈内产生顺时针方向的感应电流
B．a、b线圈中感应电动势之比为9∶1
C．a、b线圈中感应电流之比为3∶4
D．a、b线圈中电功率之比为3∶1
解析 根据楞次定律可知，两线圈内均产生逆时针方向的感应电流，选项A错误；因磁感应强度随时间均匀增大，设eq \f(ΔB,Δt)＝k，根据法拉第电磁感应定律可得E＝neq \f(ΔΦ,Δt)＝neq \f(ΔB,Δt)l2，则eq \f(Ea,Eb)＝(eq \f(3,1))2＝eq \f(9,1)，选项B正确；根据I＝eq \f(E,R)＝eq \f(E,ρ\f(4nl,S))＝eq \f(n\f(ΔB,Δt)l2S,4ρnl)＝eq \f(klS,4ρ)可知，I∝l，故a、b线圈中感应电流之比为3∶1，选项C错误；电功率P＝IE＝eq \f(klS,4ρ)·neq \f(ΔB,Δt)l2＝eq \f(nk2l3S,4ρ)，则P∝l3，故a、b线圈中电功率之比为27∶1，选项D错误．
答案 B
法拉第电磁感应定律解题技巧
1．公式E＝neq \f(ΔΦ,Δt)是求解回路某段时间内平均电动势的最佳选择．
2．用公式E＝nSeq \f(ΔB,Δt)求感应电动势时，S为线圈在磁场范围内的有效面积．
3．通过回路截面的电荷量q仅与n、ΔΦ和回路总电阻R总有关，与时间长短无关．推导如下：q＝eq \x\t(I)Δt＝eq \f(nΔΦ,ΔtR总)·Δt＝eq \f(nΔΦ,R总).
题组阶梯突破
1．(多选)(2016·宁波市联考)单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的关系图象如图5所示，则( )
图5
A．在t＝0时刻，线圈中磁通量最大，感应电动势也最大
B．在t＝1×10－2 s时刻，感应电动势最大
C．在t＝2×10－2 s时刻，感应电动势为零
D．在0～2×10－2 s时间内，线圈中感应电动势的平均值为零
答案 BC
解析 由法拉第电磁感应定律知E∝eq \f(ΔΦ,Δt)，故t＝0及t＝2×10－2 s时刻，E＝0，A错，C对；t＝1×10－2 s，E最大，B对；在0～2×10－2 s时间内，ΔΦ≠0，故E≠0，D错．
2．如图6所示，用两根相同的导线绕成匝数分别为n1和n2的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直．当磁感应强度随时间均匀变化时，两线圈中的感应电流之比IA∶IB为( )
图6
A.eq \f(n1,n2) B.eq \f(n2,n1) C.eq \f(n\\al( 2,1),n\\al( 2,2)) D.eq \f(n\\al( 2,2),n\\al( 2,1))
答案 B
解析 设线圈A半径为R，线圈B半径为r，则n12πR＝n22πr，两线圈A和B中的感应电动势之比为eq \f(n1R2,n2r2)，由于电阻相等，感应电流之比IA∶IB＝eq \f(n2,n1)，B项正确．
3．(多选)如图7所示，粗细均匀的导线绕成匝数为n、半径为r的圆形闭合线圈．线圈放在磁场中，磁场的磁感应强度随时间均匀增大，线圈中产生的电流为I，下列说法正确的是( )
图7
A．电流I与匝数n成正比
B．电流I与线圈半径r成正比
C．电流I与线圈面积S成正比
D．电流I与导线横截面积S0成正比
答案 BD
解析 由题给条件可知感应电动势为E＝nπr2eq \f(ΔB,Δt)，电阻为R＝eq \f(ρn2πr,S0)，电流I＝eq \f(E,R)，联立以上各式得I＝eq \f(S0r,2ρ)·eq \f(ΔB,Δt)，则可知B、D项正确，A、C项错误．
4．如图8所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场B中．两板间放一台小型压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电荷量为q的带正电小球．K没有闭合时传感器有示数，K闭合时传感器示数变为原来的一半．则线圈中磁场B的变化情况和磁通量的变化率分别为( )
图8
A．正在增强，eq \f(ΔΦ,Δt)＝eq \f(mgd,2q) B．正在增强，eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)
C．正在减弱，eq \f(ΔΦ,Δt)＝eq \f(mgd,2q) D．正在减弱，eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)
答案 B
解析 根据K闭合时传感器示数变为原来的一半，推出带正电小球受向上的电场力，即上极板带负电，下极板带正电，线圈感应电动势的方向从上极板经线圈流向下极板，根据安培定则知感应磁场的方向向下，与原磁场方向相反，又由楞次定律得线圈中磁场正在增强；对小球受力分析得qeq \f(E,d)＝eq \f(mg,2)，其中感应电动势E＝neq \f(ΔΦ,Δt)，代入得eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)，故B正确．
命题点二 导体切割磁感线产生感应电动势的计算
例2 (多选)如图9所示，PN与QM两平行金属导轨相距1 m，电阻不计，两端分别接有电阻R1和R2，且R1＝6 Ω，ab杆的电阻为2 Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1 T．现ab以恒定速度v＝3 m/s匀速向右移动，这时ab杆上消耗的电功率与R1、R2消耗的电功率之和相等．则( )
图9
A．R2＝6 Ω
B．R1上消耗的电功率为0.375 W
C．a、b间电压为3 V
D．拉ab杆水平向右的拉力为0.75 N
解析 由于ab杆上消耗的电功率与R1、R2消耗的电功率之和相等，则内、外电阻相等，eq \f(6R2,R2＋6)＝2，解得R2＝3 Ω，因此A错．E＝Blv＝3 V，总电流I＝eq \f(E,R总)＝eq \f(3,4) A，路端电压Uab＝IR外＝eq \f(3,4)×2 V＝1.5 V，因此C错．P1＝eq \f(U\\al(2,ab),R1)＝0.375 W，B正确；ab杆所受安培力F＝BIl＝0.75 N，因此拉力大小为0.75 N，D正确．
答案 BD
对公式E＝Blv的深度理解
1．公式E＝Blv的使用条件
(1)匀强磁场．
(2)B、l、v三者相互垂直．
2．“瞬时性”的理解
(1)若v为瞬时速度，则E为瞬时感应电动势．
(2)若v为平均速度，则E为平均感应电动势．
3．“相对性”的理解
E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．
题组阶梯突破
5．(多选)如图10所示，几位同学在做“摇绳发电”实验：把一条长导线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路．两个同学迅速摇动AB这段“绳”．假设图中情景发生在赤道，地磁场方向与地面平行，由南指向北．图中摇“绳”同学是沿东西站立的，甲同学站在西边，手握导线的A点，乙同学站在东边，手握导线的B点．下列说法正确的是( )
图10
A．当“绳”摇到最高点时，“绳”中电流最小
B．当“绳”摇到最低点时，“绳”受到的安培力最大
C．当“绳”向下运动时，“绳”中电流从A流向B
D．在摇“绳”过程中，“绳”中电流总是从A流向B
答案 AC
6．(多选)如图11所示，AB、CD是两根固定的足够长的平行金属导轨，放置在水平面上，电阻不计，间距为L，MN是一根电阻为R、长度为L的金属杆，导轨间加垂直于纸面向里的匀强磁场，AC间有一电阻r＝eq \f(R,2).现用力拉MN以恒定的速度向右匀速运动，当开关S断开时，MN两点间电势差为U1；当开关S闭合时，MN两点间电势差为U2，则正确的是( )
图11
A．U1＝0，U2≠0 B．U1≠0，U2≠0
C．U1∶U2＝3∶2 D．U1∶U2＝3∶1
答案 BD
解析 当开关S断开时，MN两点间电势差为U1＝BLv；当开关S闭合时，MN两点间电势差为U2＝eq \f(BLv,\f(3,2)R)·eq \f(R,2)＝eq \f(1,3)BLv＝eq \f(U1,3)，B、D正确．
7．如图12所示，半径为r的金属圆盘在垂直于盘面的匀强磁场B中绕O轴以角速度ω沿逆时针方向匀速转动，则通过电阻R的电流大小和方向是(金属圆盘的电阻不计)( )
图12
A．由c到d，I＝eq \f(Br2ω,R)
B．由d到c，I＝eq \f(Br2ω,R)
C．由c到d，I＝eq \f(Br2ω,2R)
D．由d到c，I＝eq \f(Br2ω,2R)
答案 D
解析 金属圆盘在匀强磁场中匀速转动，可以等效为无数根长为r的导体棒绕O点做匀速圆周运动，其产生的感应电动势大小E＝eq \f(Br2ω,2)，由右手定则可知其方向由圆周指向圆心，故通过电阻R的电流大小I＝eq \f(Br2ω,2R)，方向由d到c，故选D.
8．如图13所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN施力使它沿导轨方向以速度v水平向右做匀速运动．令U表示MN两端电压的大小，则( )
图13
A．U＝eq \f(1,2)Blv，流过固定电阻R的感应电流由b经R到d
B．U＝Blv，流过固定电阻R的感应电流由d经R到b
C．MN受到的安培力大小FA＝eq \f(B2l2v,2R)，方向水平向右
D．MN受到的安培力大小FA＝eq \f(B2l2v,R)，方向水平向左
答案 A
解析 导体杆MN做切割磁感线运动，产生感应电动势，相当于一个内阻为R的电源，电路中电源电动势为E＝Blv，U表示路端电压，所以根据闭合回路欧姆定律可得：U＝eq \f(R,R＋R)E＝eq \f(1,2)Blv，根据右手定则可得流过电阻R的电流方向由b到d，A正确，B错误；根据公式FA＝BIl可得MN受到的安培力大小FA＝BIl＝eq \f(B2l2v,2R)，方向向左，C、D错误．
9．(多选)如图14所示，先后以速度v1和v2匀速把一矩形线圈拉出有界匀强磁场区域，已知v1＝2v2，则在先后两种情况下( )
图14
A．线圈中的感应电流之比I1∶I2＝2∶1
B．线圈中的感应电流之比I1∶I2＝1∶2
C．线圈中产生的焦耳热之比Q1∶Q2＝2∶1
D．通过线圈某截面的电荷量之比q1∶q2＝1∶2
答案 AC
解析 由题意v1＝2v2，根据E＝BLv可知，感应电动势之比E1∶E2＝v1∶v2＝2∶1，则感应电流之比I1∶I2＝E1∶E2＝2∶1，故A正确、B错误；线圈拉出磁场的时间t＝eq \f(L,v)，L相同，因v1＝2v2，可知时间比为1∶2；又I1∶I2＝2∶1，R一定，根据Q＝I2Rt，可得热量之比Q1∶Q2＝2∶1，故C正确．根据q＝eq \f(ΔΦ,R)，因磁通量的变化量相等，可知通过某截面的电荷量之比q1∶q2＝1∶1，故D错误．
命题点三 电磁感应中的图象问题
例3 矩形导线框abcd放在匀强磁场中，在外力控制下处于静止状态，如图15甲所示．磁感线方向与导线框所在平面垂直，磁感应强度B随时间变化的图象如图乙所示．t＝0时刻，磁感应强度的方向垂直线框平面向里，在0～4 s时间内，导线框ad边所受安培力随时间变化的图象(规定向左为安培力的正方向)可能是选项图中的( )
图15
解析 根据图乙，由E＝eq \f(ΔΦ,Δt)＝Seq \f(ΔB,Δt)和I＝eq \f(E,R)可知，在0～4 s时间内的感应电流大小恒定．根据楞次定律可知，在0～2 s时间内，电流方向为顺时针方向；在2～4 s时间内，电流方向为逆时针方向；根据左手定则可知ad边所受安培力方向：在0～1 s时间内向左，在1～2 s时间内向右，在2～3 s时间内向左，在3～4 s时间内向右，从而排除A、C选项．尽管电流大小不变，可F安＝BLadI，B均匀变化时，安培力均匀变化，因此B错，D对．
答案 D
电磁感应中图象问题的分析技巧
1．对于图象选择问题常用排除法：先看方向再看大小及特殊点．
2．对于图象的描绘：先定性或定量表示出所研究问题的函数关系，注意横、纵坐标表达的物理量及各物理量的单位，画出对应物理图象(常有分段法、数学法)．
3．对图象的理解：看清横、纵坐标表示的量，理解图象的物理意义．
题组阶梯突破
10．两块水平放置的金属板，板间距离为d，用导线将两块金属板与一线圈连接，线圈中存在方向竖直向上、大小变化的磁场，如图16所示．两板间有一带正电的油滴恰好静止，则磁场的磁感应强度B随时间变化的图象是( )
图16
答案 C
解析 带正电的油滴静止，即所受重力与电场力平衡，两板间为匀强电场，因此线圈中产生的感应电动势为恒定值，由法拉第电磁感应定律知，通过线圈的磁通量一定是均匀变化的，A、D错误；油滴带正电，故下极板电势高于上极板电势，感应电流产生磁场与原磁场方向相同，由楞次定律可知，通过线圈的磁通量均匀减小，故C项正确，B项错误．
11．如图17所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L，金属圆环的直径也为L.自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v穿过磁场区域．规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x变化的i－x图象最接近图中的( )
图17
答案 A
解析 根据楞次定律，在进磁场的过程中，感应电流的方向为逆时针方向；在出磁场的过程中，感应电流的方向为顺时针方向．在进磁场的过程中，切割的有效长度先增加后减小，出磁场的过程中，切割的有效长度先增加后减小，所以感应电流的大小在进磁场的过程中先增大后减小，出磁场的过程中也是先增大后减小．故A正确，B、C、D错误.
(建议时间：40分钟)
1．电磁感应现象中，感应电动势的大小跟( )
A．磁感应强度大小成正比
B．磁通量大小成正比
C．磁通量变化率大小成正比
D．磁通量变化大小成正比
答案 C
解析 根据法拉第电磁感应定律，在电磁感应现象中，感应电动势的大小跟磁通量变化率大小成正比，故A、B、D错误，C正确．
2．(多选 )磁电式仪表的线圈通常用铝框做骨架，把线圈围绕在铝框上，这样做的目的是( )
A．防止涡流而设计的
B．利用涡流而设计的
C．起电磁阻尼的作用
D．起电磁驱动的作用
答案 BC
解析 常用铝框做骨架，当线圈在磁场中转动时，导致铝框的磁通量变化，从而产生感应电流，出现安培阻力，使其很快停止摆动．而塑料做骨架达不到电磁阻尼的作用，这样做的目的是利用涡流，起到电磁阻尼的作用，故B、C正确，A、D错误．
3．(多选)下列选项表示的是闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为b→a的是( )
答案 BCD
解析 根据右手定则，A中感应电流方向是a→b；B、C、D中感应电流方向都是b→a，故选B、C、D.
4．如图1所示，将条形磁铁从相同的高度分别以速度v和2v插入线圈，电流表指针偏转角度较大的是( )
图1
A．以速度v插入 B．以速度2v插入
C．一样大 D．不能确定
答案 B
图2
5．如图2，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，一条形磁铁插向其中一个小环，取出后又插向另一个小环，看到的现象是( )
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
D．无论磁铁插向左环还是右环，横杆都发生转动
答案 B
解析 左环没有闭合，在磁铁插入过程中，不产生感应电流，故横杆不发生转动．右环闭合，在磁铁插入过程中，产生感应电流，横杆将发生转动，故选项B正确．
6．如图3甲，闭合的圆线圈放在匀强磁场中，t＝0时磁感线垂直线圈平面向里穿过线圈，磁感应强度随时间变化的关系图线如图乙所示，则在0～2 s内线圈中感应电流的大小和方向为( )
图3
A．逐渐增大，逆时针
B．逐渐减小，顺时针
C．大小不变，顺时针
D．大小不变，先顺时针后逆时针
答案 C
解析 第1 s内，磁场的方向垂直于纸面向里，且均匀减小，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向；第2 s内，磁场的方向垂直于纸面向外，且均匀增加，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向．由E＝eq \f(ΔΦ,Δt)＝eq \f(ΔBS,Δt)可知，这2 s内感应电动势恒定，故产生的电流大小不变，方向一直为顺时针．故C正确，A、B、D错误．
7．(2015·金华中学期末)如图4所示，在O点正下方有一个有理想边界的磁场，铜环在A点由静止释放向右摆至最高点B，不考虑空气阻力，则下列说法正确的是( )
图4
A．A、B两点在同一水平线
B．A点高于B点
C．A点低于B点
D．铜环将做等幅摆动
答案 B
解析 由于铜环刚进入和要离开磁场过程中，会产生感应电流，一部分机械能转化为电能，所以铜环运动不到与A点等高点，即B点低于A点，故B正确．
8．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中产生感应电动势，其E－t关系如图5所示．如果只将刷卡速度改为eq \f(v0,2)，线圈中的E－t关系图可能是( )
图5
答案 D
解析 刷卡速度为v0时，E0＝BLv0，t0＝eq \f(d,v0)，刷卡速度变为eq \f(v0,2)时，根据法拉第电磁感应定律可知E＝BLeq \f(v0,2)＝eq \f(E0,2)，最大感应电动势变为原来的一半，感应电动势变化的周期t′＝eq \f(d,\f(v0,2))＝2t0，周期变为原来的2倍，D项正确．
9．(多选)如图6所示的电路中，L是自感系数很大的线圈，但其自身的电阻可看作为零．A、B是两个相同的灯泡，下列说法中正确的是( )
图6
A．开关S由断开变为闭合，A、B同时发光，之后亮度不变
B．开关S由断开变为闭合，A立即发光，之后又逐渐熄灭
C．开关S由闭合变为断开的瞬间，A、B同时熄灭
D．开关S由闭合变为断开的瞬间，A再次发光，之后又逐渐熄灭
答案 BD
解析 S闭合的瞬间，通过L的电流从无到有发生变化，从而产生阻碍作用，A灯中有电流通过而发光；电流稳定后通过L的电流恒定时，其无阻碍作用，A灯被L短路，两端无电压而熄灭，所以A错误，B正确．开关S断开的瞬间，通过L的电流减小而产生感应电动势(或说阻碍电流的减小)从而有电流通过A灯，A灯再次发光，之后又逐渐熄灭，故C错误，D正确．
10．如图7所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则( )
图7
A．ab棒不受安培力作用
B．ab棒所受安培力的方向向右
C．ab棒向右运动速度越大，所受安培力越大
D．螺线管产生的磁场，A端为N极
答案 C
解析 金属棒ab沿导轨向右运动时，安培力方向向左，以“阻碍”其运动，选项A、B错误．金属棒ab沿导轨向右运动时，感应电动势E＝Blv，感应电流I＝eq \f(E,R)，安培力F＝BIl＝eq \f(B2l2v,R)，可见，选项C正确．根据右手定则可知，流过金属棒ab的感应电流的方向是从b流向a，所以流过螺线管的电流方向是从A端到B端，根据右手螺旋定则可知，螺线管的A端为S极，选项D错误．
11．边长为a的闭合金属正三角形框架，完全处于垂直于框架平面的匀强磁场中，现把框架匀速拉出磁场，如图8所示，则选项图中电动势、外力、外力功率与位移图象规律与这一过程相符合的是( )
图8
答案 B
解析 感应电动势E＝BLv＝B·2xtan 30°·v＝eq \f(2\r(3),3)Bvx，则E与x成正比，A错误，B正确；框架匀速运动，则F外＝F安＝BIL，I＝eq \f(E,R)，E＝BLv，得到F外＝eq \f(B2L2v,R)，L＝eq \f(2\r(3),3)x，则F外＝eq \f(4B2v,3R)·x2，B、R、v一定，则F外∝x2，C错误；外力的功率P外＝F外v＝eq \f(4B2v2,3R)·x2，P外∝x2，故D错误．
12．(多选)一个闭合回路由两部分组成，如图9所示，右侧是电阻为r的圆形导线，置于竖直方向均匀变化的磁场B1中；左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒此时恰好能静止在导轨上，分析下述判断正确的是( )
图9
A．圆形导线中的磁场可以是向上均匀减弱
B．导体棒ab受到的安培力大小为mgsin θ
C．回路中的感应电流为eq \f(mgsin θ,B2d)
D．圆形导线中的电热功率为eq \f(m2g2sin2 θ,B\\al( 2,2)d2)(r＋R)
答案 BC
解析 导体棒静止在斜面上，根据左手定则，可知流过导体棒的电流是b→a，根据楞次定律，圆形线圈中的磁场应是向下的均匀增强，A错误；导体棒受安培力的方向沿斜面向上，因此F安＝mgsin θ，B正确；F安＝B2Id，因此回路中的感应电流I＝eq \f(mgsin θ,B2d)，C正确；而圆形导线中的电热功率P＝I2r＝eq \f(m2g2sin2 θ,B\\al( 2,2)d2)r，D错误．
13．如图10所示，光滑的金属导轨放在磁感应强度B＝0.2 T的匀强磁场中．平行导轨的宽度d＝0.3 m，定值电阻R＝0.5 Ω.在外力F作用下，导体棒ab以v＝20 m/s的速度沿着导轨向左匀速运动．导体棒和导轨的电阻不计．求：
图10
(1)通过R的感应电流大小；
(2)外力F的大小．
答案 (1)2.4 A (2)0.144 N
解析 (1)导体棒切割磁感线产生的电动势为E＝Bdv，根据欧姆定律得电流为I＝eq \f(E,R)＝eq \f(Bdv,R)＝eq \f(0.2×0.3×20,0.5) A＝2.4 A.
(2)由于导体棒做匀速直线运动，有
F＝F安＝BId＝0.2×2.4×0.3 N＝0.144 N.
14．轻质细线吊着一质量为m＝0.42 kg、边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图11甲所示．磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示．
图11
(1)判断线圈中产生的感应电流的方向是顺时针还是逆时针；
(2)求线圈的电功率；
(3)求在t＝4 s时轻质细线的拉力大小．
答案 (1)逆时针 (2)0.25 W (3)1.2 N
解析 (1)由楞次定律知感应电流的方向为逆时针方向．
(2)由法拉第电磁感应定律得
E＝neq \f(ΔΦ,Δt)＝n·eq \f(1,2)L2eq \f(ΔB,Δt)＝0.5 V
则P＝eq \f(E2,r)＝0.25 W
(3)I＝eq \f(E,r)＝0.5 A
F安＝nBIL
F安＋F线＝mg
联立解得F线＝1.2 N.知识内容
必考要求
加试要求
说明
法拉第电磁感应定律
d
1.导体切割磁感线时感应电动势的计算，只限于l、B、v三者垂直的情形.
2.不要求计算涉及反电动势的问题.
3.在电磁感应现象中，不要求判断电路中各点电势的高低.
4.不要求计算既有感生电动势，又有动生电动势的电磁感应问题.
5.不要求计算自感电动势.
6.不要求解释电磁驱动和电磁阻尼现象.
电磁感应现象的两类情况
b
互感和自感
b
涡流、电磁阻尼和电磁驱动
b
一、法拉第电磁感应定律
1．感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势．
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关．
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断．
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．
(2)公式：E＝neq \f(ΔΦ,Δt)，其中n为线圈匝数．
(3)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I＝eq \f(E,R＋r).
二、电磁感应现象的两类情况
1．导体切割磁感线的感应电动势
(1)导体垂直切割磁感线时，感应电动势可用E＝Blv求出，式中l为导体切割磁感线的有效长度．
(2)导体切割磁感线运动速度v和磁感线方向夹角为θ时，则E＝Blvsin_θ.
(3)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生的感应电动势E＝Blv＝eq \f(1,2)Bωl2(平均速度等于中点位置的线速度eq \f(1,2)lω)．
2．闭合回路中磁通量发生变化
[深度思考] 判断下列说法是否正确．
(1)线圈中磁通量越大，产生的感应电动势越大．( × )
(2)线圈中磁通量变化越大，产生的感应电动势越大．( × )
(3)线圈中磁通量变化越快，产生的感应电动势越大．( √ )
三、互感和自感
1．互感的作用
利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器、收音机的磁性天线．
2．自感现象
(1)自感电动势
①定义：在自感现象中产生的感应电动势叫做自感电动势．
②表达式：E＝Leq \f(ΔI,Δt).
③自感电动势作用：阻碍导体中原电流的变化．
(2)自感系数L
①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关．
②单位：亨利(H)，1 mH＝10－3 H,1 μH＝10－6 H.
四、涡流、电磁阻尼和电磁驱动
1．涡流的应用
(1)涡流热效应的应用，如真空冶炼炉．
(2)涡流磁效应的应用，如探雷器．
2．电磁阻尼的应用
磁电式仪表中利用电磁阻尼使指针迅速停止，便于读数．
3．电磁驱动的应用
交流感应电动机．
[深度思考] 判断下列说法是否正确．
(1)线圈中的电流越大，自感系数也越大．( × )
(2)对于同一线圈，当电流变化越快时，线圈中的自感电动势越大．( √ )
1．穿过一个单匝线圈的磁通量始终保持每秒钟均匀地增加2 Wb，则( )
A．线圈中感应电动势每秒钟增加2 V
B．线圈中感应电动势每秒钟减少2 V
C．线圈中无感应电动势
D．线圈中感应电动势保持不变
答案 D
2．(多选)在图1中，线圈M和线圈P绕在同一铁芯上，则( )
图1
A．当合上开关S的一瞬间，线圈P里没有感应电流
B．当合上开关S的一瞬间，线圈P里有感应电流
C．当断开开关S的一瞬间，线圈P里没有感应电流
D．当断开开关S的一瞬间，线圈P里有感应电流
答案 BD
3．如图2所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球( )
图2
A．整个过程匀速
B．进入磁场过程中球做减速运动，穿出过程做加速运动
C．整个过程都做匀减速运动
D．穿出时的速度一定小于初速度
答案 D
4．如图3所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应( )
图3
A．先断开S1
B．先断开S2
C．先拆除电流表
D．先拆除电阻R
答案 B
命题点一 法拉第电磁感应定律的理解及应用
例1 (2016·浙江·16)如图4所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )
图4
A．两线圈内产生顺时针方向的感应电流
B．a、b线圈中感应电动势之比为9∶1
C．a、b线圈中感应电流之比为3∶4
D．a、b线圈中电功率之比为3∶1
解析 根据楞次定律可知，两线圈内均产生逆时针方向的感应电流，选项A错误；因磁感应强度随时间均匀增大，设eq \f(ΔB,Δt)＝k，根据法拉第电磁感应定律可得E＝neq \f(ΔΦ,Δt)＝neq \f(ΔB,Δt)l2，则eq \f(Ea,Eb)＝(eq \f(3,1))2＝eq \f(9,1)，选项B正确；根据I＝eq \f(E,R)＝eq \f(E,ρ\f(4nl,S))＝eq \f(n\f(ΔB,Δt)l2S,4ρnl)＝eq \f(klS,4ρ)可知，I∝l，故a、b线圈中感应电流之比为3∶1，选项C错误；电功率P＝IE＝eq \f(klS,4ρ)·neq \f(ΔB,Δt)l2＝eq \f(nk2l3S,4ρ)，则P∝l3，故a、b线圈中电功率之比为27∶1，选项D错误．
答案 B
法拉第电磁感应定律解题技巧
1．公式E＝neq \f(ΔΦ,Δt)是求解回路某段时间内平均电动势的最佳选择．
2．用公式E＝nSeq \f(ΔB,Δt)求感应电动势时，S为线圈在磁场范围内的有效面积．
3．通过回路截面的电荷量q仅与n、ΔΦ和回路总电阻R总有关，与时间长短无关．推导如下：q＝eq \x\t(I)Δt＝eq \f(nΔΦ,ΔtR总)·Δt＝eq \f(nΔΦ,R总).
题组阶梯突破
1．(多选)(2016·宁波市联考)单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的关系图象如图5所示，则( )
图5
A．在t＝0时刻，线圈中磁通量最大，感应电动势也最大
B．在t＝1×10－2 s时刻，感应电动势最大
C．在t＝2×10－2 s时刻，感应电动势为零
D．在0～2×10－2 s时间内，线圈中感应电动势的平均值为零
答案 BC
解析 由法拉第电磁感应定律知E∝eq \f(ΔΦ,Δt)，故t＝0及t＝2×10－2 s时刻，E＝0，A错，C对；t＝1×10－2 s，E最大，B对；在0～2×10－2 s时间内，ΔΦ≠0，故E≠0，D错．
2．如图6所示，用两根相同的导线绕成匝数分别为n1和n2的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直．当磁感应强度随时间均匀变化时，两线圈中的感应电流之比IA∶IB为( )
图6
A.eq \f(n1,n2) B.eq \f(n2,n1) C.eq \f(n\\al( 2,1),n\\al( 2,2)) D.eq \f(n\\al( 2,2),n\\al( 2,1))
答案 B
解析 设线圈A半径为R，线圈B半径为r，则n12πR＝n22πr，两线圈A和B中的感应电动势之比为eq \f(n1R2,n2r2)，由于电阻相等，感应电流之比IA∶IB＝eq \f(n2,n1)，B项正确．
3．(多选)如图7所示，粗细均匀的导线绕成匝数为n、半径为r的圆形闭合线圈．线圈放在磁场中，磁场的磁感应强度随时间均匀增大，线圈中产生的电流为I，下列说法正确的是( )
图7
A．电流I与匝数n成正比
B．电流I与线圈半径r成正比
C．电流I与线圈面积S成正比
D．电流I与导线横截面积S0成正比
答案 BD
解析 由题给条件可知感应电动势为E＝nπr2eq \f(ΔB,Δt)，电阻为R＝eq \f(ρn2πr,S0)，电流I＝eq \f(E,R)，联立以上各式得I＝eq \f(S0r,2ρ)·eq \f(ΔB,Δt)，则可知B、D项正确，A、C项错误．
4．如图8所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场B中．两板间放一台小型压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电荷量为q的带正电小球．K没有闭合时传感器有示数，K闭合时传感器示数变为原来的一半．则线圈中磁场B的变化情况和磁通量的变化率分别为( )
图8
A．正在增强，eq \f(ΔΦ,Δt)＝eq \f(mgd,2q) B．正在增强，eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)
C．正在减弱，eq \f(ΔΦ,Δt)＝eq \f(mgd,2q) D．正在减弱，eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)
答案 B
解析 根据K闭合时传感器示数变为原来的一半，推出带正电小球受向上的电场力，即上极板带负电，下极板带正电，线圈感应电动势的方向从上极板经线圈流向下极板，根据安培定则知感应磁场的方向向下，与原磁场方向相反，又由楞次定律得线圈中磁场正在增强；对小球受力分析得qeq \f(E,d)＝eq \f(mg,2)，其中感应电动势E＝neq \f(ΔΦ,Δt)，代入得eq \f(ΔΦ,Δt)＝eq \f(mgd,2nq)，故B正确．
命题点二 导体切割磁感线产生感应电动势的计算
例2 (多选)如图9所示，PN与QM两平行金属导轨相距1 m，电阻不计，两端分别接有电阻R1和R2，且R1＝6 Ω，ab杆的电阻为2 Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1 T．现ab以恒定速度v＝3 m/s匀速向右移动，这时ab杆上消耗的电功率与R1、R2消耗的电功率之和相等．则( )
图9
A．R2＝6 Ω
B．R1上消耗的电功率为0.375 W
C．a、b间电压为3 V
D．拉ab杆水平向右的拉力为0.75 N
解析 由于ab杆上消耗的电功率与R1、R2消耗的电功率之和相等，则内、外电阻相等，eq \f(6R2,R2＋6)＝2，解得R2＝3 Ω，因此A错．E＝Blv＝3 V，总电流I＝eq \f(E,R总)＝eq \f(3,4) A，路端电压Uab＝IR外＝eq \f(3,4)×2 V＝1.5 V，因此C错．P1＝eq \f(U\\al(2,ab),R1)＝0.375 W，B正确；ab杆所受安培力F＝BIl＝0.75 N，因此拉力大小为0.75 N，D正确．
答案 BD
对公式E＝Blv的深度理解
1．公式E＝Blv的使用条件
(1)匀强磁场．
(2)B、l、v三者相互垂直．
2．“瞬时性”的理解
(1)若v为瞬时速度，则E为瞬时感应电动势．
(2)若v为平均速度，则E为平均感应电动势．
3．“相对性”的理解
E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．
题组阶梯突破
5．(多选)如图10所示，几位同学在做“摇绳发电”实验：把一条长导线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路．两个同学迅速摇动AB这段“绳”．假设图中情景发生在赤道，地磁场方向与地面平行，由南指向北．图中摇“绳”同学是沿东西站立的，甲同学站在西边，手握导线的A点，乙同学站在东边，手握导线的B点．下列说法正确的是( )
图10
A．当“绳”摇到最高点时，“绳”中电流最小
B．当“绳”摇到最低点时，“绳”受到的安培力最大
C．当“绳”向下运动时，“绳”中电流从A流向B
D．在摇“绳”过程中，“绳”中电流总是从A流向B
答案 AC
6．(多选)如图11所示，AB、CD是两根固定的足够长的平行金属导轨，放置在水平面上，电阻不计，间距为L，MN是一根电阻为R、长度为L的金属杆，导轨间加垂直于纸面向里的匀强磁场，AC间有一电阻r＝eq \f(R,2).现用力拉MN以恒定的速度向右匀速运动，当开关S断开时，MN两点间电势差为U1；当开关S闭合时，MN两点间电势差为U2，则正确的是( )
图11
A．U1＝0，U2≠0 B．U1≠0，U2≠0
C．U1∶U2＝3∶2 D．U1∶U2＝3∶1
答案 BD
解析 当开关S断开时，MN两点间电势差为U1＝BLv；当开关S闭合时，MN两点间电势差为U2＝eq \f(BLv,\f(3,2)R)·eq \f(R,2)＝eq \f(1,3)BLv＝eq \f(U1,3)，B、D正确．
7．如图12所示，半径为r的金属圆盘在垂直于盘面的匀强磁场B中绕O轴以角速度ω沿逆时针方向匀速转动，则通过电阻R的电流大小和方向是(金属圆盘的电阻不计)( )
图12
A．由c到d，I＝eq \f(Br2ω,R)
B．由d到c，I＝eq \f(Br2ω,R)
C．由c到d，I＝eq \f(Br2ω,2R)
D．由d到c，I＝eq \f(Br2ω,2R)
答案 D
解析 金属圆盘在匀强磁场中匀速转动，可以等效为无数根长为r的导体棒绕O点做匀速圆周运动，其产生的感应电动势大小E＝eq \f(Br2ω,2)，由右手定则可知其方向由圆周指向圆心，故通过电阻R的电流大小I＝eq \f(Br2ω,2R)，方向由d到c，故选D.
8．如图13所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN施力使它沿导轨方向以速度v水平向右做匀速运动．令U表示MN两端电压的大小，则( )
图13
A．U＝eq \f(1,2)Blv，流过固定电阻R的感应电流由b经R到d
B．U＝Blv，流过固定电阻R的感应电流由d经R到b
C．MN受到的安培力大小FA＝eq \f(B2l2v,2R)，方向水平向右
D．MN受到的安培力大小FA＝eq \f(B2l2v,R)，方向水平向左
答案 A
解析 导体杆MN做切割磁感线运动，产生感应电动势，相当于一个内阻为R的电源，电路中电源电动势为E＝Blv，U表示路端电压，所以根据闭合回路欧姆定律可得：U＝eq \f(R,R＋R)E＝eq \f(1,2)Blv，根据右手定则可得流过电阻R的电流方向由b到d，A正确，B错误；根据公式FA＝BIl可得MN受到的安培力大小FA＝BIl＝eq \f(B2l2v,2R)，方向向左，C、D错误．
9．(多选)如图14所示，先后以速度v1和v2匀速把一矩形线圈拉出有界匀强磁场区域，已知v1＝2v2，则在先后两种情况下( )
图14
A．线圈中的感应电流之比I1∶I2＝2∶1
B．线圈中的感应电流之比I1∶I2＝1∶2
C．线圈中产生的焦耳热之比Q1∶Q2＝2∶1
D．通过线圈某截面的电荷量之比q1∶q2＝1∶2
答案 AC
解析 由题意v1＝2v2，根据E＝BLv可知，感应电动势之比E1∶E2＝v1∶v2＝2∶1，则感应电流之比I1∶I2＝E1∶E2＝2∶1，故A正确、B错误；线圈拉出磁场的时间t＝eq \f(L,v)，L相同，因v1＝2v2，可知时间比为1∶2；又I1∶I2＝2∶1，R一定，根据Q＝I2Rt，可得热量之比Q1∶Q2＝2∶1，故C正确．根据q＝eq \f(ΔΦ,R)，因磁通量的变化量相等，可知通过某截面的电荷量之比q1∶q2＝1∶1，故D错误．
命题点三 电磁感应中的图象问题
例3 矩形导线框abcd放在匀强磁场中，在外力控制下处于静止状态，如图15甲所示．磁感线方向与导线框所在平面垂直，磁感应强度B随时间变化的图象如图乙所示．t＝0时刻，磁感应强度的方向垂直线框平面向里，在0～4 s时间内，导线框ad边所受安培力随时间变化的图象(规定向左为安培力的正方向)可能是选项图中的( )
图15
解析 根据图乙，由E＝eq \f(ΔΦ,Δt)＝Seq \f(ΔB,Δt)和I＝eq \f(E,R)可知，在0～4 s时间内的感应电流大小恒定．根据楞次定律可知，在0～2 s时间内，电流方向为顺时针方向；在2～4 s时间内，电流方向为逆时针方向；根据左手定则可知ad边所受安培力方向：在0～1 s时间内向左，在1～2 s时间内向右，在2～3 s时间内向左，在3～4 s时间内向右，从而排除A、C选项．尽管电流大小不变，可F安＝BLadI，B均匀变化时，安培力均匀变化，因此B错，D对．
答案 D
电磁感应中图象问题的分析技巧
1．对于图象选择问题常用排除法：先看方向再看大小及特殊点．
2．对于图象的描绘：先定性或定量表示出所研究问题的函数关系，注意横、纵坐标表达的物理量及各物理量的单位，画出对应物理图象(常有分段法、数学法)．
3．对图象的理解：看清横、纵坐标表示的量，理解图象的物理意义．
题组阶梯突破
10．两块水平放置的金属板，板间距离为d，用导线将两块金属板与一线圈连接，线圈中存在方向竖直向上、大小变化的磁场，如图16所示．两板间有一带正电的油滴恰好静止，则磁场的磁感应强度B随时间变化的图象是( )
图16
答案 C
解析 带正电的油滴静止，即所受重力与电场力平衡，两板间为匀强电场，因此线圈中产生的感应电动势为恒定值，由法拉第电磁感应定律知，通过线圈的磁通量一定是均匀变化的，A、D错误；油滴带正电，故下极板电势高于上极板电势，感应电流产生磁场与原磁场方向相同，由楞次定律可知，通过线圈的磁通量均匀减小，故C项正确，B项错误．
11．如图17所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L，金属圆环的直径也为L.自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v穿过磁场区域．规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x变化的i－x图象最接近图中的( )
图17
答案 A
解析 根据楞次定律，在进磁场的过程中，感应电流的方向为逆时针方向；在出磁场的过程中，感应电流的方向为顺时针方向．在进磁场的过程中，切割的有效长度先增加后减小，出磁场的过程中，切割的有效长度先增加后减小，所以感应电流的大小在进磁场的过程中先增大后减小，出磁场的过程中也是先增大后减小．故A正确，B、C、D错误.
(建议时间：40分钟)
1．电磁感应现象中，感应电动势的大小跟( )
A．磁感应强度大小成正比
B．磁通量大小成正比
C．磁通量变化率大小成正比
D．磁通量变化大小成正比
答案 C
解析 根据法拉第电磁感应定律，在电磁感应现象中，感应电动势的大小跟磁通量变化率大小成正比，故A、B、D错误，C正确．
2．(多选 )磁电式仪表的线圈通常用铝框做骨架，把线圈围绕在铝框上，这样做的目的是( )
A．防止涡流而设计的
B．利用涡流而设计的
C．起电磁阻尼的作用
D．起电磁驱动的作用
答案 BC
解析 常用铝框做骨架，当线圈在磁场中转动时，导致铝框的磁通量变化，从而产生感应电流，出现安培阻力，使其很快停止摆动．而塑料做骨架达不到电磁阻尼的作用，这样做的目的是利用涡流，起到电磁阻尼的作用，故B、C正确，A、D错误．
3．(多选)下列选项表示的是闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为b→a的是( )
答案 BCD
解析 根据右手定则，A中感应电流方向是a→b；B、C、D中感应电流方向都是b→a，故选B、C、D.
4．如图1所示，将条形磁铁从相同的高度分别以速度v和2v插入线圈，电流表指针偏转角度较大的是( )
图1
A．以速度v插入 B．以速度2v插入
C．一样大 D．不能确定
答案 B
图2
5．如图2，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，一条形磁铁插向其中一个小环，取出后又插向另一个小环，看到的现象是( )
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
D．无论磁铁插向左环还是右环，横杆都发生转动
答案 B
解析 左环没有闭合，在磁铁插入过程中，不产生感应电流，故横杆不发生转动．右环闭合，在磁铁插入过程中，产生感应电流，横杆将发生转动，故选项B正确．
6．如图3甲，闭合的圆线圈放在匀强磁场中，t＝0时磁感线垂直线圈平面向里穿过线圈，磁感应强度随时间变化的关系图线如图乙所示，则在0～2 s内线圈中感应电流的大小和方向为( )
图3
A．逐渐增大，逆时针
B．逐渐减小，顺时针
C．大小不变，顺时针
D．大小不变，先顺时针后逆时针
答案 C
解析 第1 s内，磁场的方向垂直于纸面向里，且均匀减小，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向；第2 s内，磁场的方向垂直于纸面向外，且均匀增加，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向．由E＝eq \f(ΔΦ,Δt)＝eq \f(ΔBS,Δt)可知，这2 s内感应电动势恒定，故产生的电流大小不变，方向一直为顺时针．故C正确，A、B、D错误．
7．(2015·金华中学期末)如图4所示，在O点正下方有一个有理想边界的磁场，铜环在A点由静止释放向右摆至最高点B，不考虑空气阻力，则下列说法正确的是( )
图4
A．A、B两点在同一水平线
B．A点高于B点
C．A点低于B点
D．铜环将做等幅摆动
答案 B
解析 由于铜环刚进入和要离开磁场过程中，会产生感应电流，一部分机械能转化为电能，所以铜环运动不到与A点等高点，即B点低于A点，故B正确．
8．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中产生感应电动势，其E－t关系如图5所示．如果只将刷卡速度改为eq \f(v0,2)，线圈中的E－t关系图可能是( )
图5
答案 D
解析 刷卡速度为v0时，E0＝BLv0，t0＝eq \f(d,v0)，刷卡速度变为eq \f(v0,2)时，根据法拉第电磁感应定律可知E＝BLeq \f(v0,2)＝eq \f(E0,2)，最大感应电动势变为原来的一半，感应电动势变化的周期t′＝eq \f(d,\f(v0,2))＝2t0，周期变为原来的2倍，D项正确．
9．(多选)如图6所示的电路中，L是自感系数很大的线圈，但其自身的电阻可看作为零．A、B是两个相同的灯泡，下列说法中正确的是( )
图6
A．开关S由断开变为闭合，A、B同时发光，之后亮度不变
B．开关S由断开变为闭合，A立即发光，之后又逐渐熄灭
C．开关S由闭合变为断开的瞬间，A、B同时熄灭
D．开关S由闭合变为断开的瞬间，A再次发光，之后又逐渐熄灭
答案 BD
解析 S闭合的瞬间，通过L的电流从无到有发生变化，从而产生阻碍作用，A灯中有电流通过而发光；电流稳定后通过L的电流恒定时，其无阻碍作用，A灯被L短路，两端无电压而熄灭，所以A错误，B正确．开关S断开的瞬间，通过L的电流减小而产生感应电动势(或说阻碍电流的减小)从而有电流通过A灯，A灯再次发光，之后又逐渐熄灭，故C错误，D正确．
10．如图7所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则( )
图7
A．ab棒不受安培力作用
B．ab棒所受安培力的方向向右
C．ab棒向右运动速度越大，所受安培力越大
D．螺线管产生的磁场，A端为N极
答案 C
解析 金属棒ab沿导轨向右运动时，安培力方向向左，以“阻碍”其运动，选项A、B错误．金属棒ab沿导轨向右运动时，感应电动势E＝Blv，感应电流I＝eq \f(E,R)，安培力F＝BIl＝eq \f(B2l2v,R)，可见，选项C正确．根据右手定则可知，流过金属棒ab的感应电流的方向是从b流向a，所以流过螺线管的电流方向是从A端到B端，根据右手螺旋定则可知，螺线管的A端为S极，选项D错误．
11．边长为a的闭合金属正三角形框架，完全处于垂直于框架平面的匀强磁场中，现把框架匀速拉出磁场，如图8所示，则选项图中电动势、外力、外力功率与位移图象规律与这一过程相符合的是( )
图8
答案 B
解析 感应电动势E＝BLv＝B·2xtan 30°·v＝eq \f(2\r(3),3)Bvx，则E与x成正比，A错误，B正确；框架匀速运动，则F外＝F安＝BIL，I＝eq \f(E,R)，E＝BLv，得到F外＝eq \f(B2L2v,R)，L＝eq \f(2\r(3),3)x，则F外＝eq \f(4B2v,3R)·x2，B、R、v一定，则F外∝x2，C错误；外力的功率P外＝F外v＝eq \f(4B2v2,3R)·x2，P外∝x2，故D错误．
12．(多选)一个闭合回路由两部分组成，如图9所示，右侧是电阻为r的圆形导线，置于竖直方向均匀变化的磁场B1中；左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒此时恰好能静止在导轨上，分析下述判断正确的是( )
图9
A．圆形导线中的磁场可以是向上均匀减弱
B．导体棒ab受到的安培力大小为mgsin θ
C．回路中的感应电流为eq \f(mgsin θ,B2d)
D．圆形导线中的电热功率为eq \f(m2g2sin2 θ,B\\al( 2,2)d2)(r＋R)
答案 BC
解析 导体棒静止在斜面上，根据左手定则，可知流过导体棒的电流是b→a，根据楞次定律，圆形线圈中的磁场应是向下的均匀增强，A错误；导体棒受安培力的方向沿斜面向上，因此F安＝mgsin θ，B正确；F安＝B2Id，因此回路中的感应电流I＝eq \f(mgsin θ,B2d)，C正确；而圆形导线中的电热功率P＝I2r＝eq \f(m2g2sin2 θ,B\\al( 2,2)d2)r，D错误．
13．如图10所示，光滑的金属导轨放在磁感应强度B＝0.2 T的匀强磁场中．平行导轨的宽度d＝0.3 m，定值电阻R＝0.5 Ω.在外力F作用下，导体棒ab以v＝20 m/s的速度沿着导轨向左匀速运动．导体棒和导轨的电阻不计．求：
图10
(1)通过R的感应电流大小；
(2)外力F的大小．
答案 (1)2.4 A (2)0.144 N
解析 (1)导体棒切割磁感线产生的电动势为E＝Bdv，根据欧姆定律得电流为I＝eq \f(E,R)＝eq \f(Bdv,R)＝eq \f(0.2×0.3×20,0.5) A＝2.4 A.
(2)由于导体棒做匀速直线运动，有
F＝F安＝BId＝0.2×2.4×0.3 N＝0.144 N.
14．轻质细线吊着一质量为m＝0.42 kg、边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图11甲所示．磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示．
图11
(1)判断线圈中产生的感应电流的方向是顺时针还是逆时针；
(2)求线圈的电功率；
(3)求在t＝4 s时轻质细线的拉力大小．
答案 (1)逆时针 (2)0.25 W (3)1.2 N
解析 (1)由楞次定律知感应电流的方向为逆时针方向．
(2)由法拉第电磁感应定律得
E＝neq \f(ΔΦ,Δt)＝n·eq \f(1,2)L2eq \f(ΔB,Δt)＝0.5 V
则P＝eq \f(E2,r)＝0.25 W
(3)I＝eq \f(E,r)＝0.5 A
F安＝nBIL
F安＋F线＝mg
联立解得F线＝1.2 N.知识内容
必考要求
加试要求
说明
法拉第电磁感应定律
d
1.导体切割磁感线时感应电动势的计算，只限于l、B、v三者垂直的情形.
2.不要求计算涉及反电动势的问题.
3.在电磁感应现象中，不要求判断电路中各点电势的高低.
4.不要求计算既有感生电动势，又有动生电动势的电磁感应问题.
5.不要求计算自感电动势.
6.不要求解释电磁驱动和电磁阻尼现象.
电磁感应现象的两类情况
b
互感和自感
b
涡流、电磁阻尼和电磁驱动
b
相关试卷
新高考物理一轮复习课后练习[28]第10章第2讲 法拉第电磁感应定律自感和涡流（含解析）： 这是一份新高考物理一轮复习课后练习[28]第10章第2讲 法拉第电磁感应定律自感和涡流（含解析），共7页。
(新高考)高考物理一轮复习讲义 第10章 第2讲 法拉第电磁感应定律、自感和涡流（含解析）： 这是一份(新高考)高考物理一轮复习讲义 第10章 第2讲 法拉第电磁感应定律、自感和涡流（含解析），共17页。试卷主要包含了法拉第电磁感应定律，自感等内容，欢迎下载使用。
(全国版)高考物理一轮复习讲义第11章 第2讲 法拉第电磁感应定律、自感和涡流(含解析)： 这是一份(全国版)高考物理一轮复习讲义第11章 第2讲 法拉第电磁感应定律、自感和涡流(含解析)，共19页。试卷主要包含了理解并应用法拉第电磁感应定律，1 m、总电阻为0，分析自感问题的三个技巧等内容，欢迎下载使用。
