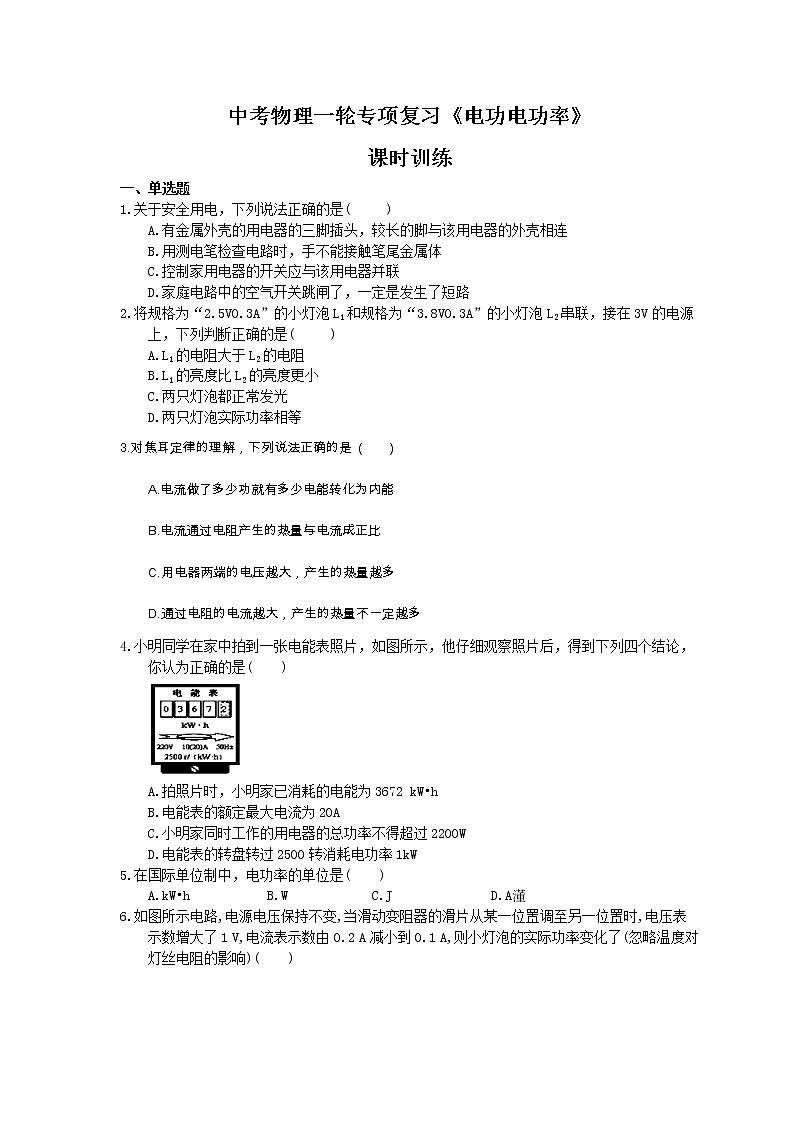

中考物理一轮专项复习《电功电功率》

课时训练

一、单选题

1.关于安全用电，下列说法正确的是(     )

A.有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连

B.用测电笔检查电路时，手不能接触笔尾金属体

C.控制家用电器的开关应与该用电器并联

D.家庭电路中的空气开关跳闸了，一定是发生了短路

2.将规格为“2.5V0.3A”的小灯泡L1和规格为“3.8V0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是(     )

A.L1的电阻大于L2的电阻

B.L1的亮度比L2的亮度更小

C.两只灯泡都正常发光

D.两只灯泡实际功率相等

3.对焦耳定律的理解，下列说法正确的是(　　)

A.电流做了多少功就有多少电能转化为内能

B.电流通过电阻产生的热量与电流成正比

C.用电器两端的电压越大，产生的热量越多

D.通过电阻的电流越大，产生的热量不一定越多

4.小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是(　　)

A.拍照片时，小明家已消耗的电能为3672 kW•h

B.电能表的额定最大电流为20A

C.小明家同时工作的用电器的总功率不得超过2200W

D.电能表的转盘转过2500转消耗电功率1kW

5.在国际单位制中，电功率的单位是(　　)

A.kW•h           B.W            C.J              D.A

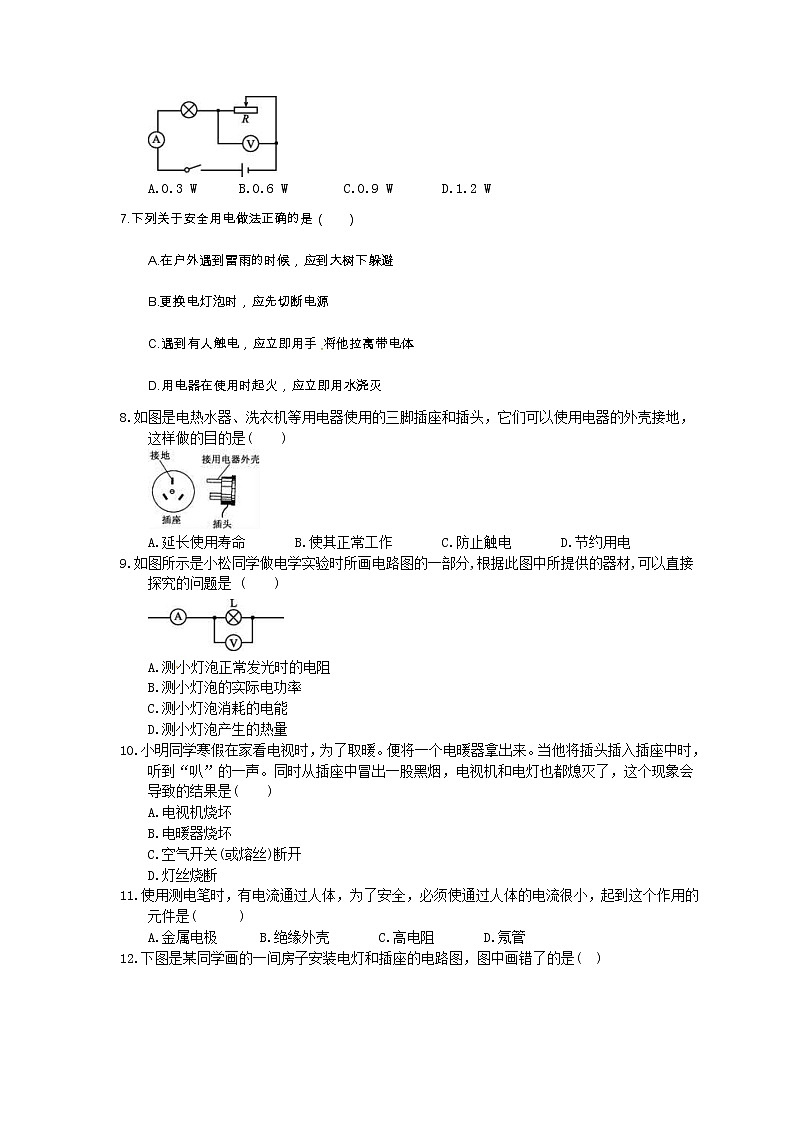

6.如图所示电路,电源电压保持不变,当滑动变阻器的滑片从某一位置调至另一位置时,电压表示数增大了1 V,电流表示数由0.2 A减小到0.1 A,则小灯泡的实际功率变化了(忽略温度对灯丝电阻的影响)(　　)

A.0.3 W                    B.0.6 W        C.0.9 W                     D.1.2 W

7.下列关于安全用电做法正确的是(　　)

A.在户外遇到雷雨的时候，应到大树下躲避

B.更换电灯泡时，应先切断电源

C.遇到有人触电，应立即用手将他拉离带电体

D.用电器在使用时起火，应立即用水浇灭

8.如图是电热水器、洗衣机等用电器使用的三脚插座和插头，它们可以使用电器的外壳接地，这样做的目的是(　　)

A.延长使用寿命       B.使其正常工作       C.防止触电       D.节约用电

9.如图所示是小松同学做电学实验时所画电路图的一部分,根据此图中所提供的器材,可以直接探究的问题是 (　　)

A.测小灯泡正常发光时的电阻

B.测小灯泡的实际电功率

C.测小灯泡消耗的电能

D.测小灯泡产生的热量

10.小明同学寒假在家看电视时，为了取暖。便将一个电暖器拿出来。当他将插头插入插座中时，听到“叭”的一声。同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象会导致的结果是(　　)

A.电视机烧坏

B.电暖器烧坏

C.空气开关(或熔丝)断开

D.灯丝烧断

11.使用测电笔时，有电流通过人体，为了安全，必须使通过人体的电流很小，起到这个作用的元件是(      )

A.金属电极      B.绝缘外壳       C.高电阻       D.氖管

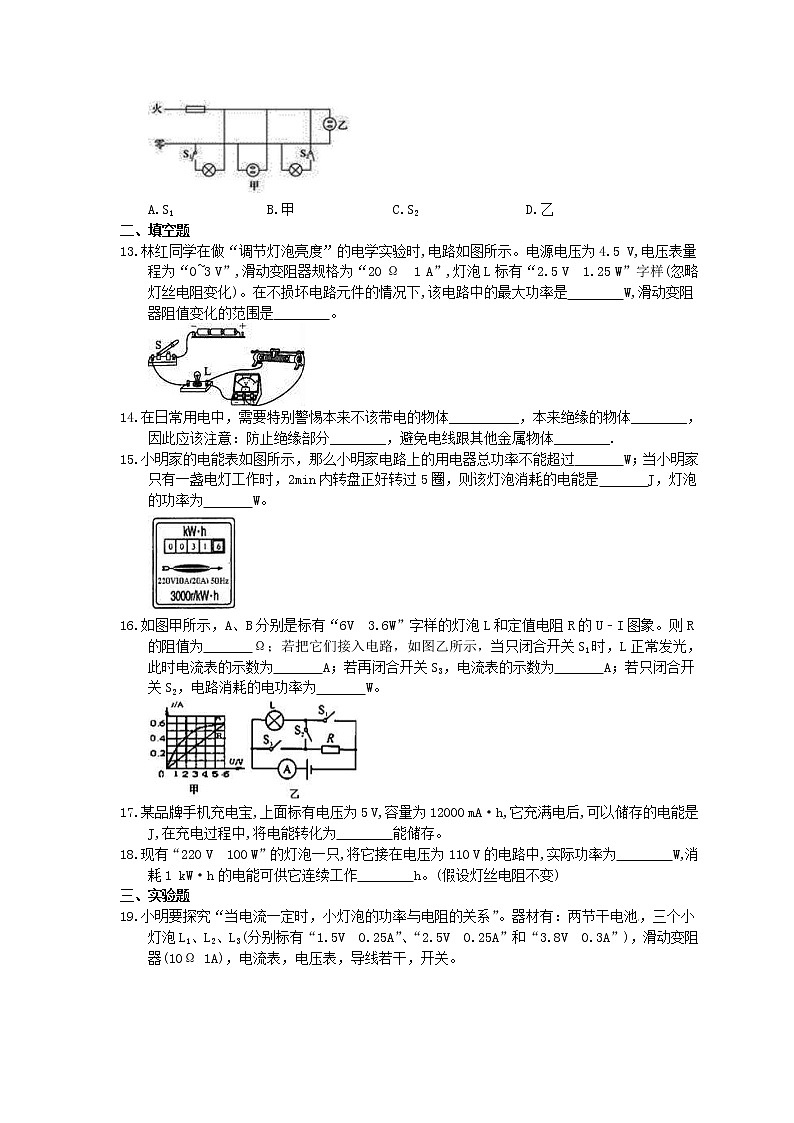

12.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是(  )

A.S1                    B.甲              C.S2                       D.乙

二、填空题

13.林红同学在做“调节灯泡亮度”的电学实验时,电路如图所示。电源电压为4.5 V,电压表量程为“0~3 V”,滑动变阻器规格为“20 Ω　1 A”,灯泡L标有“2.5 V　1.25 W”字样(忽略灯丝电阻变化)。在不损坏电路元件的情况下,该电路中的最大功率是　　　　W,滑动变阻器阻值变化的范围是　　　　。

14.在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________.

15.小明家的电能表如图所示，那么小明家电路上的用电器总功率不能超过　   　W；当小明家只有一盏电灯工作时，2min内转盘正好转过5圈，则该灯泡消耗的电能是　   　J，灯泡的功率为　   　W。

16.如图甲所示，A、B分别是标有“6V  3.6W”字样的灯泡L和定值电阻R的U﹣I图象。则R的阻值为　   　Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为　   　A；若再闭合开关S3，电流表的示数为　   　A；若只闭合开关S2，电路消耗的电功率为　   　W。

17.某品牌手机充电宝,上面标有电压为5 V,容量为12000 mA·h,它充满电后,可以储存的电能是　　　　J,在充电过程中,将电能转化为　　　　能储存。

18.现有“220 V　100 W”的灯泡一只,将它接在电压为110 V的电路中,实际功率为　　　　W,消耗1 kW·h的电能可供它连续工作　　　　h。(假设灯丝电阻不变)

三、实验题

19.小明要探究“当电流一定时，小灯泡的功率与电阻的关系”。器材有：两节干电池，三个小灯泡L1、L2、L3(分别标有“1.5V  0.25A”、“2.5V  0.25A”和“3.8V  0.3A”)，滑动变阻器(10Ω 1A)，电流表，电压表，导线若干，开关。

(1)请用笔画线代替导线，将图甲电路连接完整。

(2)小明先将灯L1接入电路，闭合开关后，调节滑动变阻器的滑片P，通过灯L1的电流为0.2A，此时电压表示数如图乙所示，则灯L1的电压为　   　V，实际功率是　   　W。

(3)保持滑动变阻器滑片的位置不变，用L2替换L1，闭合开关，为保持电流表的示数为0.2A不变，应将滑片P向　   　(填“左”或“右”)端移动，再测出L2两端的电压，算出L2的电阻和功率。

(4)再用灯L3替换L2，做第三次实验，并将实验数据记录在上表。

分析表中数据可得：在电流一定时，小灯泡的实际功率与电阻成　   　。

【评估】实验结束后，小明感觉以上实验存在一些问题，于是他找来小红进行评估。

①这样实验不够简便，改进方法：　   　；

②有一组数据不符合实际，原因是：　   　。

四、计算题

20.如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表。[水的比热容为4.2×103J/(kg•℃)]

(1)开关S跳至　   　触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为　   　kg。

(2)R2的阻值为多大？

(3)水箱中装满初温为25℃的水，加热使温度升高到55℃，水需要吸收多少热量？

(4)在上述加热状态下，热水器正常工作35min需消耗多少电能？加热效率是多少？

0.参考答案

1.答案为：A；

2.答案为：B；

3.D；

【解析】电流做了多少功就有多少电能转化为其它形式的能，如电动机工作时，主要将电能转化为机械能，只有很少的一部分电能转化为内能，A错误；电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，这就是焦耳定律．这说明电流通过导体产生的热量是由以上三个因素同时决定的，B、C错误，D正确．故选D.

4.答案为：B；

5.答案为：B；

6.答案为：A；

[解析] 因小灯泡的电阻不变,即=,I1=0.2 A,I2=0.1 A,可求得U1=2U2,

因U1-U2=1 V,所以U1=2 V、U2=1 V;

根据P=UI可求得小灯泡前后消耗的电功率分别为0.4 W、0.1 W,故实际功率变化了0.3 W。

也可先根据欧姆定律推导得出小灯泡的电阻R==10 Ω,

然后根据P=I2R可求得小灯泡前后消耗的电功率分别为0.4 W、0.1 W。

7.答案为：B；

8.答案为：C；

9.答案为：B；

[解析] 根据R=可求出小灯泡的电阻,但灯泡的电阻受温度的影响,不同电压下灯泡的电阻不同,不能使小灯泡达到额定电压,所以不能直接测出小灯泡正常发光时的电阻,故A不符合题意;知道灯泡的实际电压和实际电流,根据公式P=UI可计算出灯泡的实际功率,故B符合题意;根据W=UIt可知,测小灯泡消耗的电能时需要知道通电时间,故C不符合题意;由Q=I2Rt可知,要测小灯泡产生的热量,需要知道通电时间,故D不符合题意。

10.答案为：C；

11.答案为：C

解析：当通过人体的电流过大时，会造成对人体的危害，串联一个高值电阻后，由欧姆定律可知，电路中的电流较小，不会对人体造成伤害.即串联高值电阻的目的是限制使用测电笔时通过人体的电流.

12.答案为：A

解析：根据上面的分析对照，可以判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故.

13.答案为：2.25　4~10 Ω　

解析：由题图可知,灯泡与滑动变阻器串联,电压表测滑动变阻器两端的电压。

根据P=UI可得,灯泡正常发光时电路中的电流I=IL=0.5 A,

由题知,滑动变阻器允许通过的最大电流为1 A,因为串联电路中各处的电流相等,所以电路中的最大电流Imax=IL=0.5 A,则电路的最大电功率Pmax=UImax=4.5 V×0.5 A=2.25 W。

灯泡的电阻RL=5 Ω,

电路中电流最大时,滑动变阻器接入电路的电阻最小为R滑min=4 Ω;

当电压表的示数为3 V时,滑动变阻器接入电路中的电阻最大,电路中的电流最小,此时灯泡两端的电压UL'=U-U滑max=4.5 V-3 V=1.5 V,电路中的最小电流I min=0.3 A,所以滑动变阻器接入电路中的最大阻值R滑max=10 Ω,所以滑动变阻器阻值变化的范围是4~10 Ω。

14.答案为：带了电 导了电 破损 接触

解析：在日常用电中，需要特别警惕本来不该带电的物体带了电，本来绝缘的物体导了电，因此应该注意：防止绝缘部分破损，避免电线跟其他金属物体接触.

15.答案为：2200600050

16.答案为：100.6，1.2，2.4

17.答案为：2.16×105　化学

[解析] 该电池充满电后储存的电能W=UIt=5 V×12000×10-3 A×3600 s=2.16×105 J;充电宝的充电和供电是相反的过程,充电时是把电能转化为化学能,放电时是把化学能转化为电能。

18.答案为：25　40

19.答案为：0.80.16左正比将L1、L2、L3串联在同一电路中，就控制了电流一定灯L2，正常工作时电阻为10Ω，当电压小于额定电压2.5时，电阻应小于10Ω

20.解：

(1)由电路图可知，开关S跳至b触点位置时，两电阻串联，电路电阻较大，开关S跳至a触点位置时，只有电阻R1接入电路，电阻R2没有接入电路，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态。

已知电热水器的容积V=30L=30dm3=0.03m3，

由ρ=可知，水的质量：m=ρV=1.0×103kg/m3×0.03m3=30kg，

(2)当开关S跳至a触点位置时，只有电阻R1接入电路，

由P=可知，电阻阻值：R1===24.2Ω，

开关S跳至b触点位置时，两电阻串联，

由P=可知：P保温=，即800W=，解得R2=36.3Ω；

(3)水吸收的热量Q=cm△t=4.2×103J/(kg•℃)×30kg×(55℃﹣25℃)=3.78×106J。

(4)由P=可得，加热状态下，热水器正常工作35min需消耗电能

W=P加热t=2000W×35×60s=4.2×106J。

加热效率η=×100%=×100%=90%。
