中考物理一轮专项复习《欧姆定律》

课时训练

一、单选题

1.对于电流与电压之间的关系，下列说法正确的是()

A.导体两端有电压时，导体中必定有电流

B.导体中先有电荷的定向移动，然后在导体两端就产生了电压

C.导体中没有了电流，电路中也就没有电压

D.导体中有电流通过时，导体两端必定有电压

2.一个阻值为1 Ω的电阻与一个阻值为5 Ω的电阻并联后，其总电阻(  )

A.大于5 Ω     B.大于1 Ω、小于5 Ω       C.等于1 Ω      D.小于1 Ω

3.如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为(　　)

A.2：1                        B.1：2           C.3：1           D.1：3

4.在如图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是(     )

A.I变小，U不变

B.I变大，U不变

C.I变大，U变小

D.I变大，U变大

5.如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是(     )

A.电流表A的示数减小，电压表V的示数增大

B.电流表A的示数增大，电压表V的示数减小

C.电流表A和电压表V的示数都减小

D.电流表A和电压表V的示数都增大

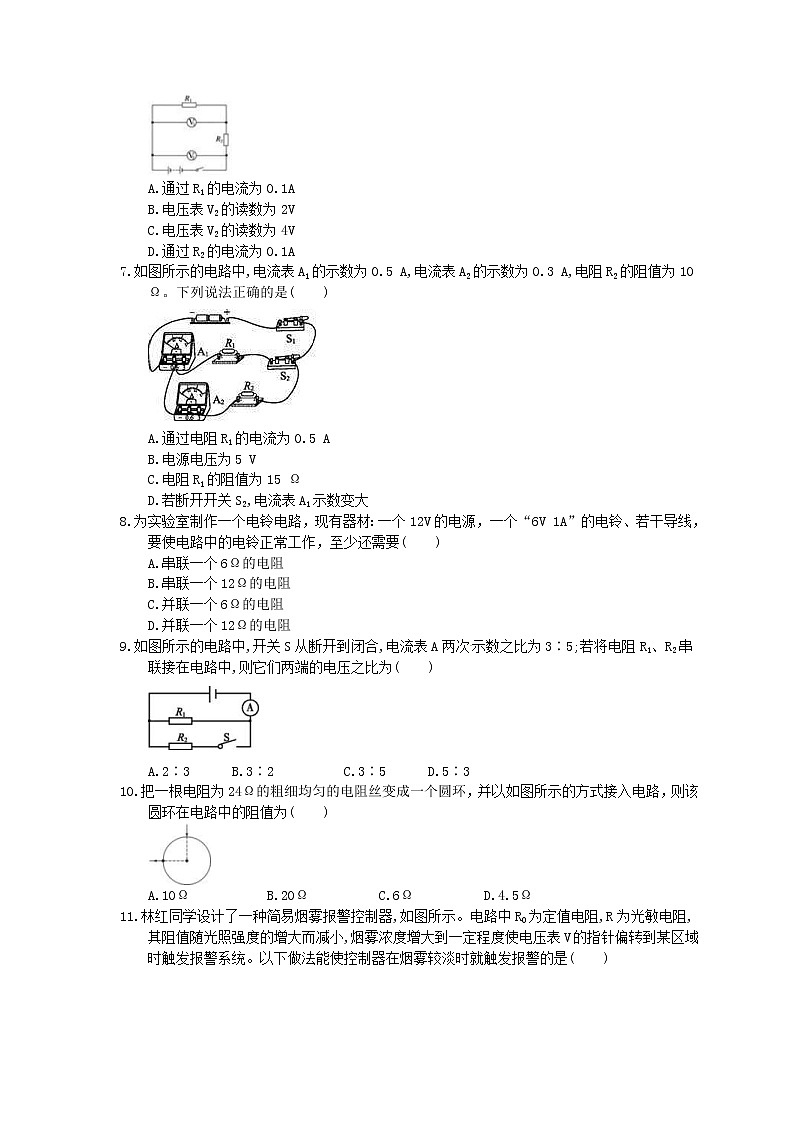

6.如图所示电路中，两个电阻阻值都是20Ω，电压表V1的示数为2V，下列说法不正确的是(    )

A.通过R1的电流为0.1A

B.电压表V2的读数为2V

C.电压表V2的读数为4V

D.通过R2的电流为0.1A

7.如图所示的电路中,电流表A1的示数为0.5 A,电流表A2的示数为0.3 A,电阻R2的阻值为10 Ω。下列说法正确的是(　　)

A.通过电阻R1的电流为0.5 A

B.电源电压为5 V

C.电阻R1的阻值为15 Ω

D.若断开开关S2,电流表A1示数变大

8.为实验室制作一个电铃电路，现有器材：一个12V的电源，一个“6V 1A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要(　　)

A.串联一个6Ω的电阻

B.串联一个12Ω的电阻

C.并联一个6Ω的电阻

D.并联一个12Ω的电阻

9.如图所示的电路中,开关S从断开到闭合,电流表A两次示数之比为3∶5;若将电阻R1、R2串联接在电路中,则它们两端的电压之比为(　　)

A.2∶3                    B.3∶2          C.3∶5                    D.5∶3

10.把一根电阻为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为(　　)

A.10Ω           B.20Ω          C.6Ω          D.4.5Ω

11.林红同学设计了一种简易烟雾报警控制器,如图所示。电路中R0为定值电阻,R为光敏电阻,其阻值随光照强度的增大而减小,烟雾浓度增大到一定程度使电压表V的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是(　　)

A.电压表改接大量程

B.增大激光强度

C.减少R0阻值

D.减小电源电压

12.图中，能正确描述电阻一定时，电流随电压变化的图象是(  )

A.  B.    C.    D.

二、填空题

13.如图所示的电路中,电源电压保持不变,当开关S接1时,电压表的示数为6 V,电流表的示数为0.6 A,则电源电压为　　　　　V;若将开关S接2时,电流表的示数变化了0.4 A,则电阻R2的阻值为　　　　Ω。

14.如图所示,电源电压恒定,电阻R1=30 Ω,R2=60 Ω,当开关S3闭合,S1、S2都断开时,电流表的示数为0.1 A,则电源电压是　　　　V;当开关S3断开,S1、S2都闭合时,电流表的示数是　　　　A。

15.当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是________Ω；当它两端电压为0V时，该导体的电阻为________Ω。

16.如图所示电路,电源电压恒定,R=10 Ω,断开开关S1,闭合开关S,电流表的示数为0.3 A,则电源电压为　　　　V;再闭合开关S1,电流表的示数为0.5 A,则R1的阻值为　　　　Ω。

17.如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为________Ω；当开关断开时，该电阻的阻值为________Ω.

18.如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1两端的电压是　　　　V,R1与R2的电阻之比为　　　　。

三、实验题

19.如图甲所示是林红同学连接的测电阻R阻值的电路。

(1)图甲电路中有一根导线连接错了,请你在接错的导线上打“×”,并画出正确的连线。

(2)在图乙所示的虚线框内画出对应的电路图。

(3)伏安法测电阻的原理是　　　　　　　。

(4)当滑片P在某点时,电压表的示数是3.4 V,电流表示数如图丙所示,则被测电阻R的阻值是　　　　Ω。

(5)若闭合开关后发现电流表指针偏转,电压表指针没有偏转,该故障的原因是　　　　。

A.电阻R接线短路

B.电阻R接线断路

C.电源接触不良

D.电流表接线短路

(6)林红同学又做了“测量小灯泡电阻”的实验,分别记下了多组对应的电压表和电流表示数,并绘制了U-I图像,如图丁所示。根据图像信息得知,当加在灯泡两端的电压为1.5 V时,小灯泡的电阻是　　　　Ω。根据图像中的数据计算发现:小灯泡两端的电压不同时,灯丝的电阻不同,你认为原因可能是　　　　　　　　　　　　。

四、计算题

20.如图甲所示,已知定值电阻R1的阻值为30 Ω,闭合开关S时,整个电路正常工作,两电流表的指针都在同一位置,示数如图乙所示。(设电源电压保持不变)

(1)求电源电压。

(2)求通过定值电阻R2的电流。

(3)现用一个阻值未知的定值电阻Rx替换电阻R1或R2,替换后只有一个电流表的示数发生了变化,请判断Rx替换的是电阻R1还是R2。

(4)若替换后电流表示数减少了0.3 A,求未知电阻Rx的阻值。

0.参考答案

1.答案为：D

解析：导体两端有电压时，如果电路不闭合，导体中没有电流，故A错误.电路闭合，导体两端有电压，导体中的电荷才会定向移动形成电流，故B错误.导体中没有电流，如果电路不闭合，电路中可能有电压，故C错误.导体中有电流通过时，由U=IR知：导体两端必定有电压，故D正确.

2.答案为：D

3.答案为：A；

4.答案为：C；

5.答案为：B

6.答案为：B

解析：R1、R1串联，所以I2=I1===0.1A，

U2=I2R2=0.1A×20Ω=2V，U=U1＋U2=2V＋2V=4V，即：电压表V2的示数为4V.则B错误

7.答案为：C

8.答案为：A；

9.答案为：A

10.答案为：D；

11.答案为：C；

解析：由电路图可知,R与R0串联,电压表测R两端的电压。因光敏电阻R的阻值随光照强度的增大而减小,所以,当烟雾浓度增大时,光照强度减弱,光敏电阻R的阻值增大,电路中的总电阻增大,可知,电路中的电流减小,由U=IR可知,R0两端的电压U0减小,因串联电路中总电压等于各分电压之和,所以,R两端的电压UR=U-U0,UR增大,即电压表的示数增大,触发报警系统;现在要使控制器在烟雾较淡时就触发报警系统,就应在烟雾较淡时光敏电阻两端的电压达到报警系统触发的电压,即需要增大光敏电阻分得的电压。电压表改接大量程时,不能改变光敏电阻两端的电压,故A错误;增大激光强度,光敏电阻的阻值变小,分得的电压变小,故B错误;减少R0阻值时,其分得的电压减小,光敏电阻分得的电压增大,故C正确;减小电源电压时,光敏电阻分得的电压也变小,故D错误。

12.答案为：A

13.答案为：6　20

14.答案为：9　0.45

[解析] 当开关S3闭合,S1、S2断开时,电阻R1与R2串联,电路中的总电阻R=R1+R2=30 Ω+60 Ω=90 Ω,电源电压U=IR=0.1 A×90 Ω=9 V;当开关S3断开,S1、S2闭合时,R1与R2并联,电流表测干路电流,通过R1的电流I1===0.3 A,通过R2的电流I2===0.15 A,

则干路电流I'=I1+I2=0.3 A+0.15 A=0.45 A,即电流表示数为0.45 A。

15.答案为：15，15

16.答案为：3　15　

17.答案为：2020

解析：根据欧姆定律可得电阻的阻值：R===20Ω；电阻是导体的一种属性，不随导体两端电压和导体中电流的改变而改变，所以当开关断开时，该电阻的阻值仍为20Ω.

18.答案为：6　4∶1

19.答案为：(1)如图所示

(2)如图所示

(3)R=U/I

(4)2

(5)A

(6)10　灯丝的电阻随温度的升高而增大

20.解:

(1)两电阻并联,电流表A1测量通过R1的电流I1,电流表A测量干路电流I,则I>I1;

两电流表指针位置相同,则电流表A1使用小量程,示数为I1=0.3 A,

电流表A使用大量程,示数为I=1.5 A;则电源电压U=U1=I1R1=0.3 A×30 Ω=9 V。

(2)通过定值电阻R2的电流I2=I-I1=1.5 A-0.3 A=1.2 A。

(3)替换后只有一个电流表的示数发生变化,若R1支路电流发生变化,则干路也发生变化,所以替换的是R2。

(4)通过Rx的电流Ix=I2-ΔI=1.2 A-0.3 A=0.9 A,Rx===10 Ω。
