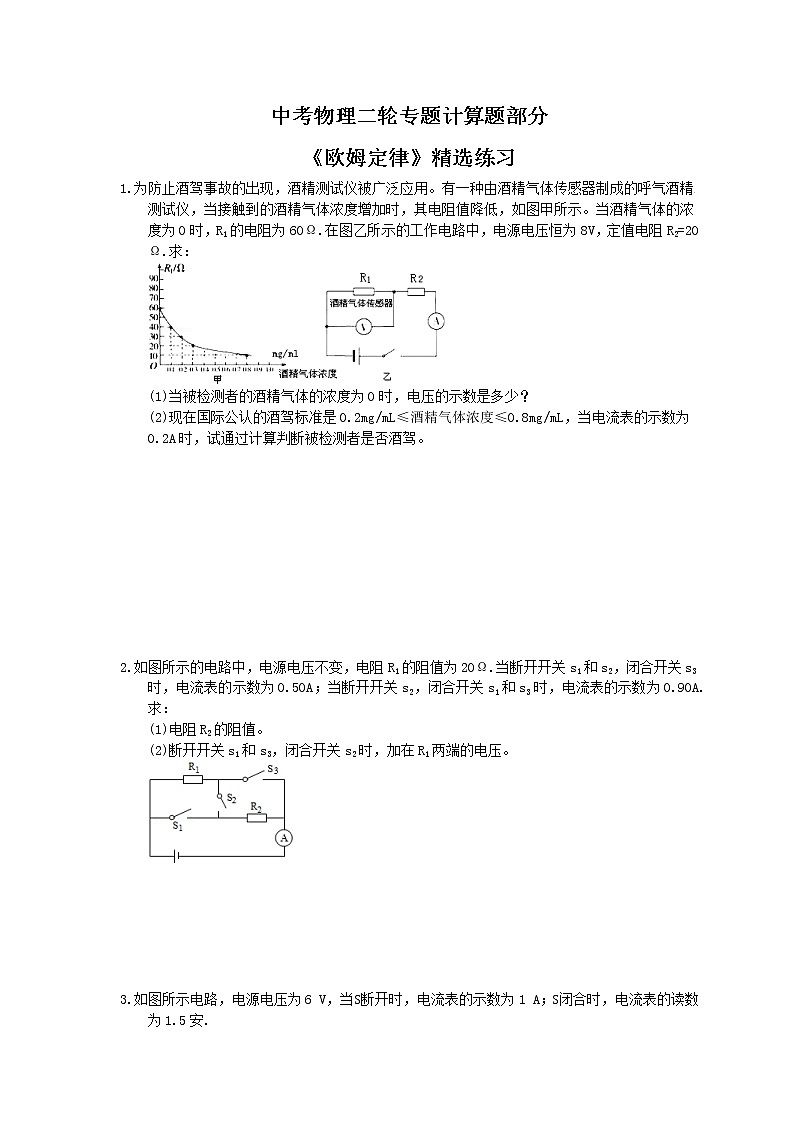

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体的浓度为0时，R1的电阻为60Ω.在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω.求：
(1)当被检测者的酒精气体的浓度为0时，电压的示数是多少？
(2)现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω.当断开开关s1和s2，闭合开关s3时，电流表的示数为0.50A；当断开开关s2，闭合开关s1和s3时，电流表的示数为0.90A.求：
(1)电阻R2的阻值。
(2)断开开关s1和s3，闭合开关s2时，加在R1两端的电压。
如图所示电路，电源电压为6 V，当S断开时，电流表的示数为1 A；S闭合时，电流表的读数为1.5安.
求：(1)电阻R1的阻值.
(2)电阻R2的阻值.

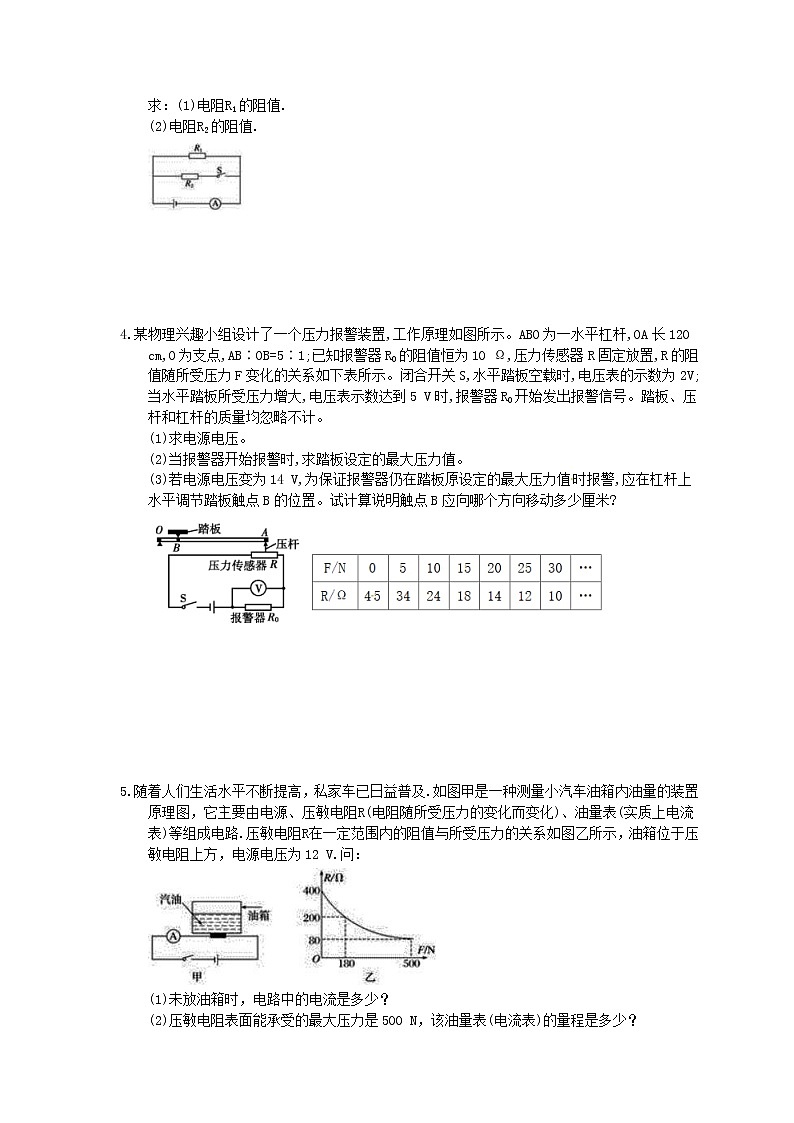

某物理兴趣小组设计了一个压力报警装置,工作原理如图所示。ABO为一水平杠杆,OA长120 cm,O为支点,AB∶OB=5∶1;已知报警器R0的阻值恒为10 Ω,压力传感器R固定放置,R的阻值随所受压力F变化的关系如下表所示。闭合开关S,水平踏板空载时,电压表的示数为2 V;当水平踏板所受压力增大,电压表示数达到5 V时,报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。
(1)求电源电压。
(2)当报警器开始报警时,求踏板设定的最大压力值。
(3)若电源电压变为14 V,为保证报警器仍在踏板原设定的最大压力值时报警,应在杠杆上水平调节踏板触点B的位置。试计算说明触点B应向哪个方向移动多少厘米?
随着人们生活水平不断提高，私家车已日益普及.如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路.压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V.问：

(1)未放油箱时，电路中的电流是多少？
(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？

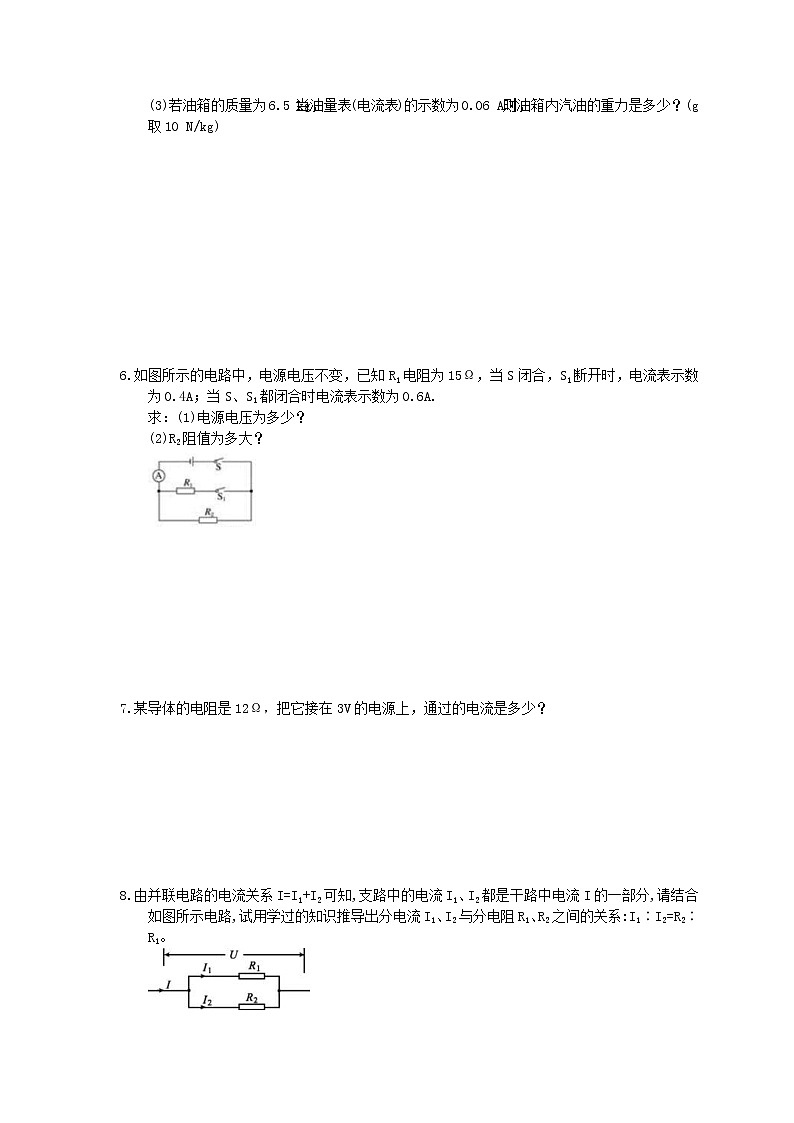

(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)











如图所示的电路中，电源电压不变，已知R1电阻为15Ω，当S闭合，S1断开时，电流表示数为0.4A；当S、S1都闭合时电流表示数为0.6A.
求：(1)电源电压为多少？
(2)R2阻值为多大？








某导体的电阻是12Ω，把它接在3V的电源上，通过的电流是多少？








由并联电路的电流关系I=I1+I2可知,支路中的电流I1、I2都是干路中电流I的一部分,请结合如图所示电路,试用学过的知识推导出分电流I1、I2与分电阻R1、R2之间的关系:I1∶I2=R2∶R1。
为了减少食物浪费,某自助餐厅开展了“吃多少,拿多少”的活动,在台上放了一个电子秤,其电路原理如图甲所示,电源电压为6 V,经过多次实验,电阻R2与盘中食物的质量关系如图乙所示。求:
(1)当盘中无食物时,R2= 。
(2)当盘中无食物时,I1=0.01 A,求R1。
(3)当盘中有食物时,I2=0.02 A,求食物质量。
在图甲所示的电路中,电源电压保持不变,电阻R2的阻值为30 Ω。闭合开关S,电流表的示数为0.4 A。当S和S1都闭合时,电流表示数如图乙所示。求:
(1)电源电压U。
(2)通过电阻R1的电流I1。
(3)总电阻R的阻值。
\s 0 参考答案
解：
(1)当被检测者的酒精气体的浓度为0时，R1的电阻为60Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：I===0.1A，
电压的示数：U1=IR1=0.1A×60Ω=6V；
(2)当电流表的示数为0.2A时，电路中的总电阻：R===40Ω，
此时R1的电阻：R1′=R﹣R2=40Ω﹣20Ω=20Ω，
由甲图可知，被检测者的酒精气体浓度为0.3mg/ml。
0.2mg/ml＜0.3mg/ml＜0.8mg/ml，
所以被检测者属于酒驾。
解：由图知，当断开开关S1和S2，闭合开关S3时，只有R1连入电路中，电流表测电路中电流，
由I=可得电源电压：U=U1=I1R1=0.50A×20Ω=10V，
由图知，当断开开关S2，闭合开关S1和S3时，两电阻并联，电流表测干路电流，
并联电路中各支路互不影响，所以R1电流不变，
由并联电路的电流特点可得，通过R2的电流：I2=I总﹣I1=0.90A﹣0.50A=0.4A，
由并联电路的电压特点可知，U=U1=U2=10V，
所以电阻R2的阻值：R2===25Ω；
(2)由图知，断开开关S1和S3，闭合开关S2时，两电阻串联，
所以通过R1的电流：I1′=I===A，
所以R1两端的电压；U1′=I1′R1=A×20Ω≈4.4V。
解：
(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，
根据欧姆定律可得，R1的电阻：R1===6 Ω；
(2)当S闭合时，两电阻并联，电流表测干路电流，
并联电路中各支路独立工作、互不影响，
当S闭合时，通过R1的电流不变，
并联电路中干路电流等于各支路电流之和，
通过R2的电流I2=I－I1=1.5 A－1 A=0.5 A，
R2的电阻：R2===12 Ω.
答：(1)电阻R1为6 Ω；
(2)电阻R2为12 Ω.
解析：
(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；
(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值.
解:
(1)闭合开关时,压力传感器R和报警器R0串联,电压表测报警器R0两端的电压,
由表格数据可知,当踏板空载时(F=0 N),压力传感器的电阻为R=45 Ω,
已知R0=10 Ω,电压表的示数为2 V,此时电路中的电流I===0.2 A,
电源电压U=I(R+R0)=0.2 A×(45 Ω+10 Ω)=11 V。
(2)报警器R0开始发出报警信号时,其两端电压为U0'=5 V,
此时电路中的电流I'===0.5 A,
传感器两端的电压U传=U-U0'=11 V-5 V=6 V,
此时传感器的阻值R'===12 Ω,
由表可知,当传感器的阻值为12 Ω时,对应的压力F压=25 N。
由题知,ABO为一水平杠杆,O为支点,AB∶OB=5∶1,则OB=OA=×120 cm=20 cm,
根据杠杆平衡条件F1l1=F2l2可得F压×OA=F踏×OB,即25 N×1.2 m=F踏×0.2 m,
解得F踏=150 N,即踏板设定的最大压力值为150 N。
(3)若电源电压变为14 V,为保证报警器仍在踏板原设定的最大压力值时报警,
即电压表示数仍然为5 V、电路中的电流仍为0.5 A时报警器报警;
报警时压力传感器的电阻R″===18 Ω,
由表可知,当传感器的阻值为18 Ω时,对应的压力为F压'=15 N,
根据杠杆平衡条件F1l1=F2l2可得F踏×OB'=F压'×OA,即150 N×OB'=15 N×1.2 m,
解得OB'=0.12 m=12 cm;
由此可知触点B应向左移动,
移动的距离s=OB-OB'=20 cm-12 cm=8 cm,
故触点B应该向左移动8 cm。
解：(1)根据图乙可知，未放油箱时电阻R1=400 Ω，
此时电路中的电流：I1===0.03 A；
(2)由图乙可知，当F=500 N时，R2=80 Ω，
则电路中的最大电流：I2===0.15 A，
所以电流表的量程为0.03～0.15 A；
(3)由I=可得，压敏电阻的阻值：R3===200 Ω；
由图乙可知，当R=200 Ω时，F=180 N，
此时汽油和油箱的总重力等于180 N；
由G=mg可得，m总===18 kg，
汽油的质量：m汽油=18 kg－6.5 kg=11.5 kg，
G汽油=m汽油g=11.5 kg×10 N=115 N.
答：
(1)未放油箱时，电路中的电流是0.03 A；
(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；
(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.
解析：
(1)根据图乙可以看出，未放油箱时电阻R=400 Ω，根据欧姆定律可求电路电流的大小.
(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；
(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G=mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力.




解：
(1)当两开关都闭合时，两电阻并联，电流表测干路电流，
通过R1的电流：I1=I－I2=0.6A－0.4A=0.2A，
由I=，可得电源电压U=U1=I1R1=0.2A×15Ω=3V；
(2)由I=，R2===7.5Ω；
答：(1)电源电压为3V.(2)R2阻值为多7.5Ω.
解析：
由电路图可知，当S闭合，S1断开时，只有电阻R2接入电路，电流表测R2的电流；当两开关都闭合时，两电阻并联，电流表测干路电流；
(1)由并联电路特点求通过R1的电流，然后由欧姆定律求出电源电压.
(2)由欧姆定律求出电阻R2阻值.
解：
通过导体的电流：I===0.25A.
答：导体接在3V的电源上，通过的电流是0.25A.
解析：知道导体的电阻和电源的电压，根据欧姆定律求出通过的电流.
证明:由题图可知,两电阻并联,
由I=可得:U1=I1R1,U2=I2R2,
因并联电路中各支路两端的电压相等,即U1=U2,
所以I1R1=I2R2,即I1∶I2=R2∶R1。
解:
(1)500 Ω
(2)当m1=0时,R总===600 Ω,R1=R总-R2=600 Ω-500 Ω=100 Ω。
(3)当I2=0.02 A时,R'总===300 Ω,R'2=R'总-R1=300 Ω-100 Ω=200 Ω,
由图乙可知:R'2=200 Ω时,m=600 g。
解:(1)闭合开关S后,电路为R2的简单电路,
电源电压U=U2=I2R2=0.4 A×30 Ω=12 V。
(2)当S和S1都闭合时,由图乙可知,电流表的示数可能为0.24 A或1.2 A;
当S和S1都闭合时,两电阻并联,电流表测量的是干路电流;
通过R2的电流仍然为I2=0.4 A,则干路电流一定大于0.4 A,
所以总电流I=1.2 A,
根据并联电路电流的规律可知,通过R1的电流I1=I-I2=1.2 A-0.4 A=0.8 A。
(3)由欧姆定律可得,总电阻R的阻值R=10 Ω。
