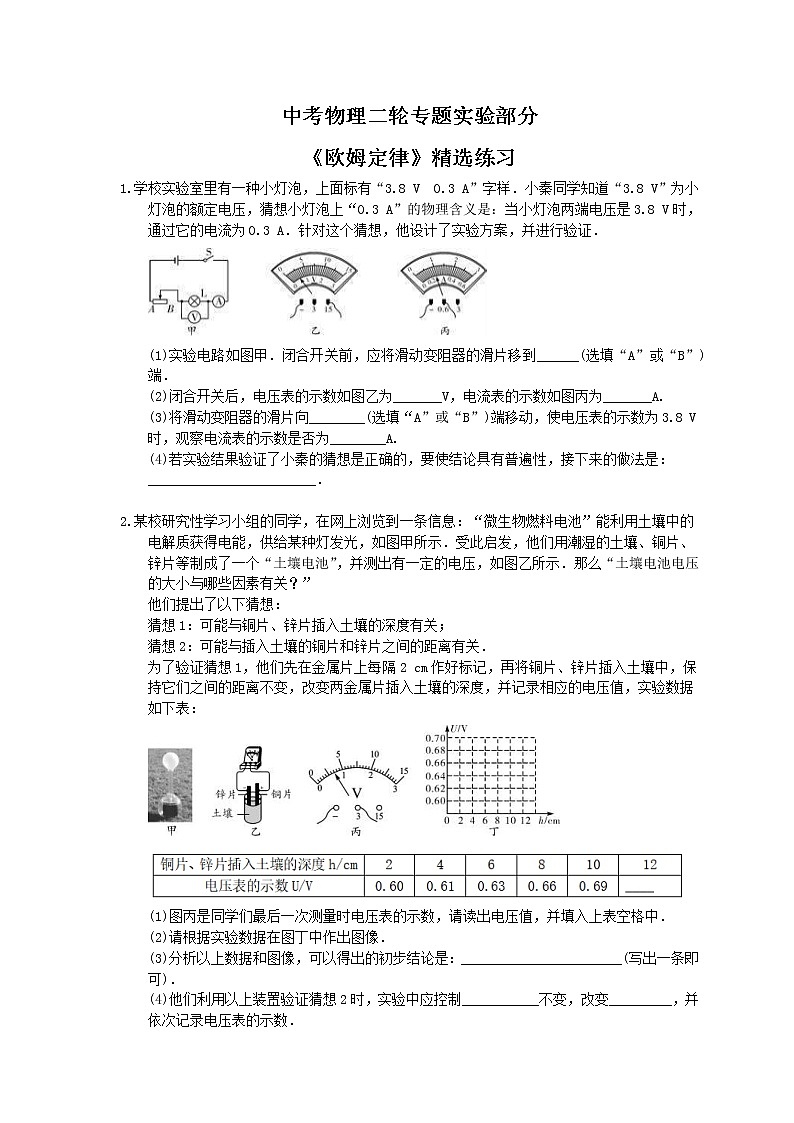

学校实验室里有一种小灯泡，上面标有“3.8 V 0.3 A”字样．小秦同学知道“3.8 V”为小灯泡的额定电压，猜想小灯泡上“0.3 A”的物理含义是：当小灯泡两端电压是3.8 V时，通过它的电流为0.3 A．针对这个猜想，他设计了实验方案，并进行验证．
(1)实验电路如图甲．闭合开关前，应将滑动变阻器的滑片移到______(选填“A”或“B”)端．
(2)闭合开关后，电压表的示数如图乙为_______V，电流表的示数如图丙为_______A.
(3)将滑动变阻器的滑片向________(选填“A”或“B”)端移动，使电压表的示数为3.8 V时，观察电流表的示数是否为________A.
(4)若实验结果验证了小秦的猜想是正确的，要使结论具有普遍性，接下来的做法是：________________________．
某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图甲所示．受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图乙所示．那么“土壤电池电压的大小与哪些因素有关？”
他们提出了以下猜想：
猜想1：可能与铜片、锌片插入土壤的深度有关；
猜想2：可能与插入土壤的铜片和锌片之间的距离有关．
为了验证猜想1，他们先在金属片上每隔2 cm作好标记，再将铜片、锌片插入土壤中，保持它们之间的距离不变，改变两金属片插入土壤的深度，并记录相应的电压值，实验数据如下表：
(1)图丙是同学们最后一次测量时电压表的示数，请读出电压值，并填入上表空格中．
(2)请根据实验数据在图丁中作出图像．
(3)分析以上数据和图像，可以得出的初步结论是：_______________________(写出一条即可)．
(4)他们利用以上装置验证猜想2时，实验中应控制___________不变，改变_________，并依次记录电压表的示数．

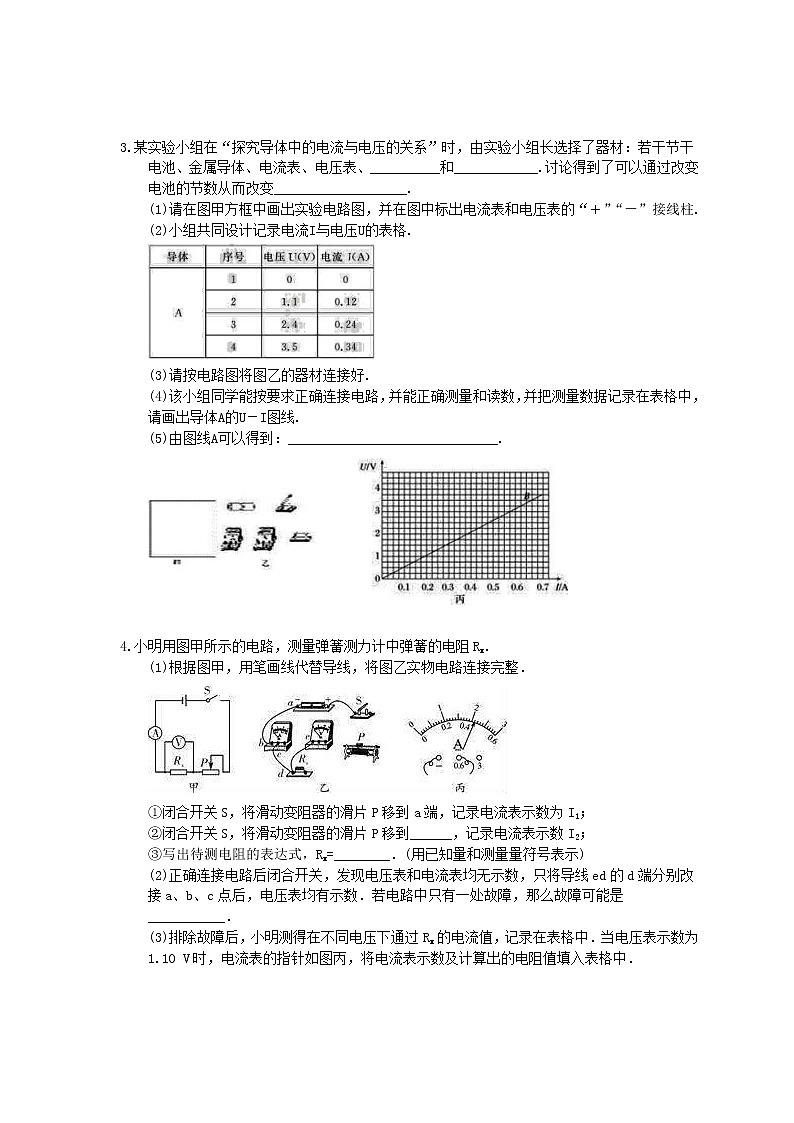

某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________.讨论得到了可以通过改变电池的节数从而改变___________________.
(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱.
(2)小组共同设计记录电流I与电压U的表格.

(3)请按电路图将图乙的器材连接好.
(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线.
(5)由图线A可以得到：______________________________.


小明用图甲所示的电路，测量弹簧测力计中弹簧的电阻Rx.
(1)根据图甲，用笔画线代替导线，将图乙实物电路连接完整．
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到______，记录电流表示数I2；
③写出待测电阻的表达式，Rx=________．(用已知量和测量量符号表示)
(2)正确连接电路后闭合开关，发现电压表和电流表均无示数，只将导线ed的d端分别改接a、b、c点后，电压表均有示数．若电路中只有一处故障，那么故障可能是___________．
(3)排除故障后，小明测得在不同电压下通过Rx的电流值，记录在表格中．当电压表示数为1.10 V时，电流表的指针如图丙，将电流表示数及计算出的电阻值填入表格中．
(4)小明多次测量弹簧的电阻后取平均值，其目的是______________________．
(5)小明分析表中数据后认为，这根弹簧的电阻变大是因为弹簧发热升温造成的．为了验证这个观点，小明保持Rx两端电压一定，通过测量该弹簧在不同温度下的电流值，从而找出电阻与温度的关系．请你写出一种改变该弹簧温度的具体做法__________________．
探究“电流与电压的关系”。器材有：滑动变阻器、开关、电源(电压恒为6V)各一个，电流表、电压表各一块，三个定值电阻(10Ω、15Ω、20Ω)，导线若干。
(1)如图是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
(2)小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入到下表中。
①分析表中数据可得：电阻一定时，通过导体的电流与电压成 。
②分析可知，小明使用的滑动变阻器的最大阻值为 Ω。
在“测量小灯泡电阻”的实验中,小灯泡的额定电压U=2.5 V。
(1)请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)闭合开关后,发现电流表指针如图乙所示,其原因是 。
(3)排除故障后,闭合开关,移动滑片P使电压表示数为2.5 V,电流表示数如图丙所示,则电流I= A,小灯泡的电阻R= Ω。
(4)如图所示,是小华同学利用图甲电路做实验时,测绘出的小灯泡的电流随电压变化的关系图像。在图甲电路中,电源电压U=4.5 V保持不变,当滑动变阻器接入电路的阻值RP=10 Ω时,小灯泡电阻值为RL= Ω。(结果保留三位有效数字)。
在“探究电流跟电压、电阻的关系”的实验中，同学们设计了如图所示的电路，R为定值电阻.

(1)根据电路图将图中的各元件连接成实验电路.
(2)小芳在连接好电路最后一根导线时，电流表和电压表的指针都偏转了，而移动滑动变阻器的滑片，两电表的示数均无变化.导致上述现象的两个操作错误是：
①______________________________
②__________________________________________________

小李同学在做“伏安法测电阻”的实验时，设计了图甲所示的电路图：


(1)请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整.
(2)在开关闭合之前，滑动变阻器的滑片应置于______(选填“最左端”、“中间”或“最右端”).
(3)若电流表、电压表示数分别如图丙a、b所示，则电流表的读数是________A，电压表的读数是______V，电阻R的阻值是________Ω.

某同学利用如图所示的电路来测量一未知电阻Rx。
(1)请用笔画线代替导线，将如图甲中实物电路连接完整；
(2)闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图乙所示，则I= A，Rx= Ω；
(3)该同学又设计了如图丙所示的测量电路，同样可以测量未知电阻Rx，其中R0是定值电阻，请在空格内把实验步骤补充完整。
①闭合S、S1，用电压表测出电源的电压为U；
② ，用电压表测出待测电阻Rx两端的电压为U1；
③请用测量值U和U1，已知量R0来表示Rx= 。

在“探究电流与电阻的关系”实验中,老师提供了2节新干电池,电流表,电压表,开关,滑动变阻器,阻值为10 Ω、20 Ω和40 Ω的定值电阻各一个以及导线若干:
(1)请根据图甲,用笔画线将实物图(图乙)连接完整(要求导线不交叉)。
(2)将滑动变阻器阻值调到最大处,闭合开关后,发现电压表有示数且接近电源电压,电流表示数为0,其原因可能是 。
(3)排除故障后,更换不同定值电阻进行实验,测得数据填入下面表格。第一次电流表的示数如图丙所示,为 A。实验过程中应保持电压表示数为 V不变。
(4)由表中数据得出结论:导体两端的电压一定时,通过导体的电流与导体的电阻成 (选填“正比”或“反比”)。
(5)根据表格中的数据判断所选用的滑动变阻器可能是 (选填“A”或“B”)。
A.“50 Ω 0.5 A” B.“10 Ω 1 A”
\s 0 参考答案
答案为：(1)B；
(2)2.5 0.2;
(3)A 0.3;
(4)用不同规格的灯泡代替灯泡L，再做几组实验
解析：
(1)本题考查滑动变阻器在电路中的应用．连接电路时，滑动变阻器应滑到最大阻值处；
(2)本题考查电压表和电流表的读数．电流表和电压表读数时都要先根据量程定出其分度值．图乙中电压表量程为0～15 V，分度值为0.5 V，指针偏转5小格，所以读数为 2.5 V；图丙中电流表量程为0～0.6 A，分度值为0.02 A，指针偏转10小格，所以读数为0.2 A；
(3)本题考查滑动变阻器的作用、串联电路的特点．电压表测小灯泡电压，小灯泡的电压为2.5 V，欲使小灯泡两端的电压为 3.8 V，即增大小灯泡两端电压，需减小滑动变阻器两端的电压，即滑片向A端移动；
(4)本题考查验证实验的基本要求．在验证某一规律时应至少选几组不同的值来探究普遍的规律．
答案为：
(1)0.70；
(2)如答图所示；
(3)土壤电池的电压随铜片和锌片插入土壤深度的增加而增大；
(4)铜片和锌片插入土壤的深度，铜片和锌片间的距离
答案为：开关 导线 导体两端的电压
(1)

(3)

(4)

(5)电阻不变，导体中的电流与它两端的电压成正比.
(1)如图所示;
(2)c、d之间断路(或c点、或d点接触不良)
(3)0.42 2.62;
(4)为了使测量结果更准确(或减小实验误差);
(5)保持其他条件不变，将该弹簧放在不同温度的环境中进行实验;
解析：(1)采用伏安法测电阻时用电压表测出被测电阻两端的电压，为了多次测量求平均值来减小实验误差，电路中要串联一个滑动变阻器，电压表与被测电阻并联，滑动变阻器采用“一上一下”接法串联在电路中；
(2)电流表无示数说明电路中无电流，电路的故障是断路，将导线ed的d端分别改接a、b、c点后电压表均有示数，说明断路位置在c与d之间，可能是c、d间断路或c点或d点处接触不良；
(3)由图丙可知电流为0.42 A，由R=eq \f(U,I)=eq \f(1.10 V,0.42 A)≈2.62 Ω可得电阻约为2.62 Ω；
(4)为了减小实验误差，需要进行多次测量求平均值；(5)小明的猜想是弹簧的电阻大小与温度有关，为了验证这个猜想，在保持被测弹簧两端的电压不变的情况下，将弹簧放在不同温度的环境中进行实验，找出电阻与温度的关系，即可得出两者是否有关的结论．
答案为：正比20
答案为：(1)如图所示
(2)电流表的正、负接线柱接反了 (3)0.5 5 (4)2.86
解析：
(3)由图丙知,电流表的量程为0~0.6 A,分度值为0.02 A,则示数为0.5 A,则小灯泡的电阻RL=5 Ω。
(4)由图丁知,当电流为0.35 A时,灯泡两端的电压为1 V,
滑动变阻器两端的电压UP=I'RP=0.35 A×10 Ω=3.5 V,
由串联电路电压的规律可得UP+UL'=3.5 V+1 V=4.5 V=U电源,符合题意,
则小灯泡的电阻为R'≈2.86 Ω。
答案为：(1)

(2)①连接电路时未断开开关；②滑动变阻器同时接了上面两个接线柱或下面两个接线柱.
解析：
答案为：(1)

(2)最右端
(3)Ω
解析：(3)电流表的量程是“0～0.6A”，其读数为0.48A；电压表的量程是“0～15V”，其读数是11V；由伏安法测电阻的原理可知，R==≈22.92Ω.
答案为：0.34闭合开关S、断开S1
(1)如图所示
(2)定值电阻断路 (3)0.2 2 (4)反比 (5)A
