2020年四川省自贡市中考物理试题（解析版）

展开

这是一份2020年四川省自贡市中考物理试题（解析版），共19页。试卷主要包含了选择题，填空题，简述，计算题等内容，欢迎下载使用。

四川省自贡市初2020届毕业生学业考试

综合素质（一）物理

本试题卷分为第I卷（选择题）和第II卷（非选择题）两部分，共6页，满分85分。答卷前，

考生务必将自己的姓名、准考证号填写在答题卡上。答卷时，须将答案答在答题卡上，在本试题卷、草稿纸上答题无效。考试结束后，将试题卷和答题卡一并交回。

第I卷选择题（共36分）

注意事项∶必须使用2B铅笔将答案标号填涂在答题卡上对应题目标号的位置上。如需改动，用橡皮擦干净后，再选涂其他答案标号。

一、选择题（共18小题，每小题2分，共36分。每小题只有一个选项符合题意。）

1.2020年5月，一同学乘坐公交车去观看第26届自贡国际恐龙灯会暨2020全民抗疫主题灯会，发现路边树木不停地向后退去，他选择的参照物是（　　）

A. 路边树木 B. 远处高山 C. 公路路面 D. 乘坐的公交车

【答案】D

【解析】

【详解】A．研究对象是路边树木，不能以研究对象为参照物，故A不符合题意；

BC．路边树木相对于远处高山、公路路面的位置没有改变，以远处高山、公路路面为参照物，路边树木是静止的，故BC不符合题意；

D．以乘坐的公交车为参照物，路边的树木相对于乘坐的公交车的位置在不断发生变化，会看到路边树木向后运动，故D符合题意。

故选D。

2.一瓶矿泉水被小华喝了一半，则剩下部分水的密度将（）

A. 变大 B. 变小 C. 不变 D. 无法确定

【答案】C

【解析】

【详解】密度是物质本身的属性，不随质量和体积的变化而改变，所以矿泉水被喝掉一半后，剩下部分水的密度将不变，故应选C．

3.2020年6月21日下午，我国许多地方都出现了日环食，自贡城区也观看到了日偏食的奇观。日环食和日偏食现象形成的原因是（　　）

A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散

【答案】A

【解析】

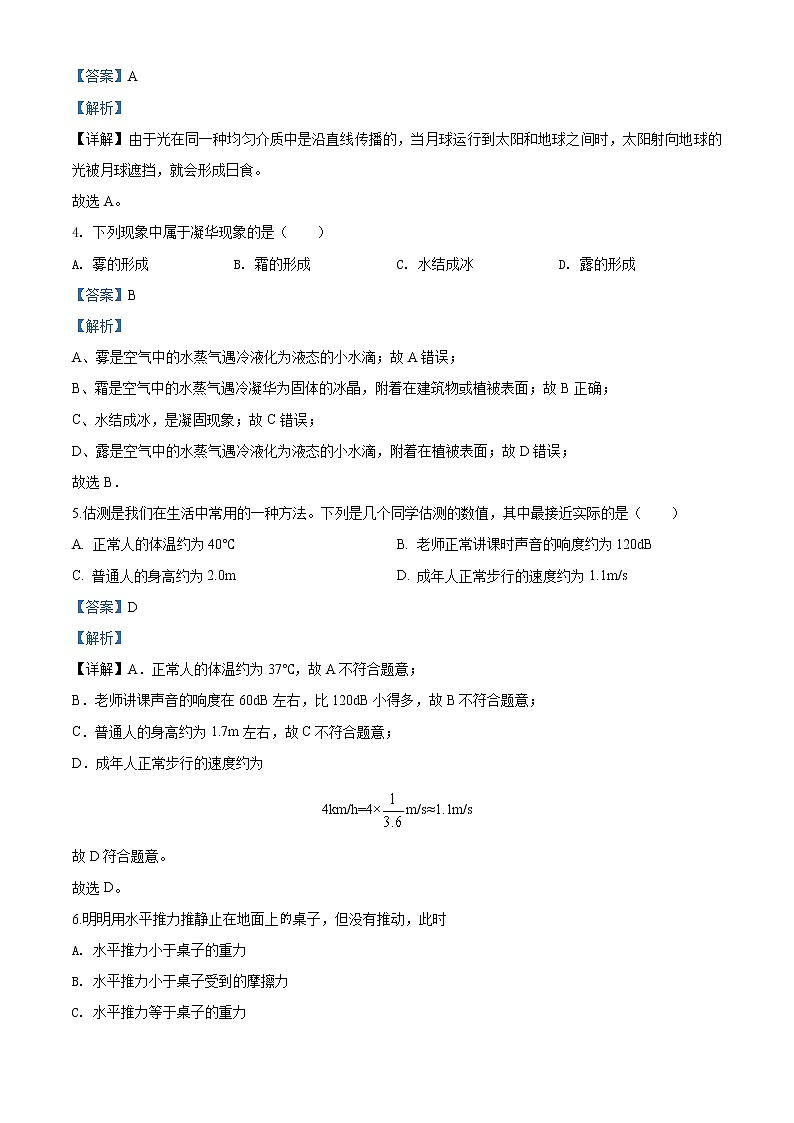

【详解】由于光在同一种均匀介质中是沿直线传播的，当月球运行到太阳和地球之间时，太阳射向地球的光被月球遮挡，就会形成日食。

故选A。

4. 下列现象中属于凝华现象的是（　　）

A. 雾的形成 B. 霜的形成 C. 水结成冰 D. 露的形成

【答案】B

【解析】

A、雾是空气中的水蒸气遇冷液化为液态的小水滴；故A错误；

B、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面；故B正确；

C、水结成冰，是凝固现象；故C错误；

D、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故D错误；

故选B．

5.估测是我们在生活中常用的一种方法。下列是几个同学估测的数值，其中最接近实际的是（　　）

A. 正常人的体温约为40℃ B. 老师正常讲课时声音的响度约为120dB

C. 普通人的身高约为2.0m D. 成年人正常步行的速度约为1.1m/s

【答案】D

【解析】

【详解】A．正常人的体温约为37℃，故A不符合题意；

B．老师讲课声音的响度在60dB左右，比120dB小得多，故B不符合题意；

C．普通人的身高约为1.7m左右，故C不符合题意；

D．成年人正常步行的速度约为

4km/h=4×m/s≈1.1m/s

故D符合题意。

故选D。

6.明明用水平推力推静止在地面上桌子，但没有推动，此时

A. 水平推力小于桌子的重力

B. 水平推力小于桌子受到的摩擦力

C. 水平推力等于桌子的重力

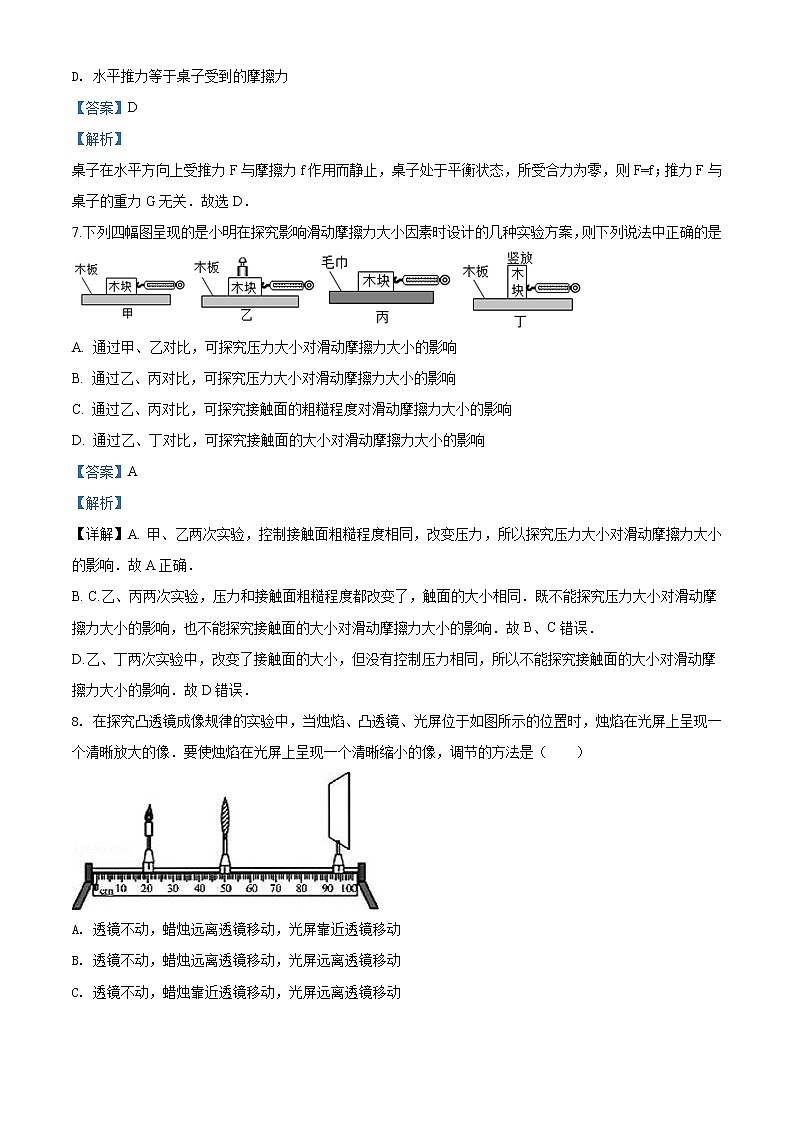

D. 水平推力等于桌子受到的摩擦力

【答案】D

【解析】

桌子在水平方向上受推力F与摩擦力f作用而静止，桌子处于平衡状态，所受合力为零，则F=f；推力F与桌子的重力G无关．故选D．

7.下列四幅图呈现的是小明在探究影响滑动摩擦力大小因素时设计的几种实验方案，则下列说法中正确的是

A. 通过甲、乙对比，可探究压力大小对滑动摩擦力大小的影响

B. 通过乙、丙对比，可探究压力大小对滑动摩擦力大小的影响

C. 通过乙、丙对比，可探究接触面的粗糙程度对滑动摩擦力大小的影响

D. 通过乙、丁对比，可探究接触面的大小对滑动摩擦力大小的影响

【答案】A

【解析】

【详解】A. 甲、乙两次实验，控制接触面粗糙程度相同，改变压力，所以探究压力大小对滑动摩擦力大小的影响．故A正确．

B. C.乙、丙两次实验，压力和接触面粗糙程度都改变了，触面的大小相同．既不能探究压力大小对滑动摩擦力大小的影响，也不能探究接触面的大小对滑动摩擦力大小的影响．故B、C错误．

D.乙、丁两次实验中，改变了接触面的大小，但没有控制压力相同，所以不能探究接触面的大小对滑动摩擦力大小的影响．故D错误．

8. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（　　）

A. 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动

B. 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动

C. 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动

D. 透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动

【答案】A

【解析】

由图知道，此时物距小于像距，成倒立放大的实像，要使光屏上呈现倒立、缩小的实像，要增大物距，同时减小像距，所以在凸透镜不动时，蜡烛远离凸透镜，同时光屏靠近凸透镜，故选A．

9.一种试电笔的构造如图所示，下列说法正确的是( )

A. 使用试电笔时手可以接触笔尖

B. 使用试电笔时手不要接触笔卡

C. 试电笔中的电阻可以用铁丝代替

D. 当氖管发光时有微弱电流通过人体

【答案】D

【解析】

【详解】使用试电笔时手不能接触笔尖，否则会发生触电，故A错；使用试电笔时手一定要接触笔卡，氖管才会发光，故B错；试电笔中的电阻不能用铁丝代替，否则会有较大的电流通过人体，发生触电，故C错；当氖管发光时有微弱电流通过人体，故D正确；应选D．

10.弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（　　）

A. 变小 B. 不变 C. 变大 D. 无法确定

【答案】A

【解析】

【详解】闭合开关K，电流从螺线管的上端流入，根据安培定则可知，螺线管的上端是N极，条形磁铁的下端是N极，因为同名磁极相互排斥，所以当闭合开关K，弹簧测力计的示数将变小。

故选A。

11.用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引．由此可以判定

A. 甲带正电，乙带负电

B. 甲带负电，乙带正电

C. 甲带负电，乙不带电或带正电

D. 甲带正电，乙不带电或带负电

【答案】C

【解析】

【详解】与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与橡胶棒带的是同种电荷，即甲带负电荷；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带正电荷、也可能不带电，故选C。

12.以下几组材料中，都是绝缘体的是

A. 橡胶、玻璃、塑料 B. 玻璃、大地、塑料

C. 人体、空气、石墨 D. 食盐水溶液、金属、水

【答案】A

【解析】

【详解】A. 橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；B. 玻璃、大地、塑料中，大地容易导电，是导体，不合题意；C. 人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；D. 食盐水溶液、金属、水都容易导电，是导体，不合题意．故选A.

【点睛】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．

13. 如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（）

A. a为电流表，b为电流表 B. a为电压表，b为电压表

C. a为电流表，b为电压表 D. a为电压表，b为电流表

【答案】C

【解析】

试题分析：根据电路图可知，a串联在电路中，因此a电流表；b与电阻并联，因此b为电压表，故选C．

考点：电路图及元件符号

14.如图所示，一辆轿车在平直公路上高速行驶时，其上、下表面相比较（　　）

A. 轿车上表面空气流速小压强大 B. 轿车上表面空气流速大压强小

C. 轿车下表面空气流速小压强小 D. 轿车下表面空气流速大压强大

【答案】B

【解析】

【详解】轿车的形状为上凸下平，在平直公路上高速行驶时，轿车上方空气流速大、压强小，下方空气流速小、压强大。

故选B。

15.如图，重为G的物体在沿斜面向上的拉力作用下，从斜面的底部移到顶部，设沿斜面移动的距离为s，高为h，拉力为F，物体受到的摩擦力为f。则斜面的机械效率为（　　）

A. B. C. D.

【答案】B

【解析】

【详解】有用功为

W有=Gh

总功为

W总=Fs

斜面的机械效率为

η=

故选B。

16.一枚重量为G的鸡蛋悬浮在盐水中，如图甲所示．往盐水中继续均匀缓慢加盐，鸡蛋所受浮力F随时间t变化的图像可能是

A. B.

C. D.

【答案】A

【解析】

分析】

鸡蛋悬浮在盐水中时，浮力等于鸡蛋的重力，逐步加入盐，盐水的密度增大，浮出水面前鸡蛋排开水的体积不变，由浮力公式判断鸡蛋所受浮力变化情况即可．

【详解】由悬浮条件知道，当鸡蛋悬浮在盐水中时，浮力等于鸡蛋的重力；当往盐水中继续均匀缓慢加盐时，盐水密度增大，而浮出水面前鸡蛋排开水的体积不变，由F浮 =ρgV排知道，鸡蛋所受浮力逐渐增大，鸡蛋向上运动；当浮出水面后鸡蛋漂浮时，所受浮力等于鸡蛋的重力，浮力不再变化；所以，鸡蛋受到的浮力F随时间t的变化图象应该是：盐水密度增大时，开始浮力变大，后来不变，即只有A正确，故选A．

17.在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）

A. 变大 B. 变小

C. 不变 D. 先变小后变大

【答案】C

【解析】

【详解】由电路图可以知道,定值电阻R与滑动变阻器串联,电压表测R两端的电压,电流表测电路中的电流,
设滑片移动前后电路中的电流分别为、,则,
由可得,电压表的示数分别为:
电压表示数的变化量:
即
所以,不变.
所以C选项是正确的.

【点睛】由电路图可以知道,定值电阻R与滑动变阻器串联,电压表测R两端的电压,电流表测电路中的电流,设出滑片移动前后电路中的电流,根据欧姆定律表示出电压表示数的变化,然后得出答案.

18.如图所示，电源电压不变，灯泡L标有“6V3W”字样，当开关S1、S2都断开，滑片P从b端滑到某一位置c时（图中未标出），滑动变阻器R的电阻减小了6Ω，电流表示数变化了0.1A，此时灯泡恰好正常发光；保持滑片P的位置不变，闭合开关S1、S2，电流表示数又变化了1.5A，设灯丝电阻不变，则下列说法正确的是（　　）

A. 灯泡的电阻为2Ω

B. 电源电压为9V

C. 滑动变阻器的最大电阻为12Ω

D. 当S1、S2都闭合时，调节滑片P，电路消耗总功率的最小值为20W

【答案】D

【解析】

【详解】A．灯泡正常发光时的电流

IL==0.5A

灯泡的电阻

RL==12Ω

故A错误；

BC．当开关S1、S2都断开，滑片P在b端，变阻器连入电路的阻值最大，与灯泡串联，滑片P从b端滑到某一位置c时，电变阻器连入电路的电阻变小，电路的总电阻变小，由I=可知通过电路的电流变大，通过电路的电流是0.5A，滑片P在b端的电流为

Ib=0.5A-0.1A=0.4A

因为电源的电压不变，由串联电路特点和欧姆定律得到

U=Ib(RL+Rab)=Ib(RL+Rac)

0.4A×(12Ω+Rab)=0.5A×(12Ω+Rab-6Ω)

解得

Rab=18Ω，Rac=12Ω

电源电压

U=0.4A×(12Ω+18Ω)=12V

故BC错误；

D．当开关S1、S2都闭合，变阻器和电阻R0并联，电流表测量干路中的电流，由并联电路电阻的规律可知总电阻变小，总电流变大，所以干路电流

I=0.4A+0.1A+1.5A=2A

并联电路中各支路两端的电压相等，所以通过滑动变阻器的电流

I滑==1A

R0的阻值

R0=

当S1、S2都闭合，滑动变阻器接入电路中的电阻最大时，电路的总功率最小，则电路的最小功率

Pmin=

故D正确。

故选D。

第II卷（非选择题　共49分）

注意事项∶必须使用0.5毫米黑色签字笔在答题卡上题目所指示区域内作答，作图题可先用铅笔绘出，确认后再用0.5毫米黑色签宇笔描清楚。答在试题卷上无效。

二、填空题（本大题包括6小题，共12分）

19.如图所示，小朋友在玩荡秋千时，当从最高位置向下荡的过程中，小朋友的______能转化为______能。

【答案】 (1). 重力势 (2). 动

【解析】

【详解】[1][2]当从最高位置向下荡的过程中，高度减小，质量不变，重力势能减少；质量不变、速度增大，动能增大，重力势能转化为动能。

20.跳广场舞已经成为人们健身的一项运动，优美的舞曲声是由于扬声器纸盆的________产生的。为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在________处减弱噪声。

【答案】 (1). 振动 (2). 声源

【解析】

【详解】[1]声音是由物体振动产生的，优美的舞曲声是有扬声器的纸盆振动产生的。

[2]音箱是声源，将音箱的音量调小是在声源处减弱噪声。

21.小金同学由于经常玩手机，近期发现视力严重下降，经眼科医生检查小金看物体的像成在视网膜之前方，则小金被确诊为________视眼，应佩戴____________________透镜矫正．

【答案】 (1). 近 (2). 凹

【解析】

试题分析：近视眼的表现是只能看清楚近处的物体，看不清远处的东西，即是由于晶状体太厚，其折光能力太强，或眼球的前后方向太长，使得像成在视网膜的前方造成的，所以小金看物体的像成在视网膜之前方，则小金被确诊为近视眼，若想使得像成在视网膜上，即需要让原来的光线发散一些，由于凹透镜对光线有发散的作用，故用凹透镜来矫正近视眼．故答案为近；凹．

考点：近视眼的成因与矫正办法．

22.闭合电路的一部分导体在磁场中作切割磁感线运动时，导体中就会产生电流。这种利用磁场产生电流的现象叫做______现象。利用这一现象，人们发明了______（选填“电动机”或“发电机”）。

【答案】 (1). 电磁感应 (2). 发电机

【解析】

【详解】[1][2]闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这种现象就是电磁感应现象。在电磁感应现象中，消耗了机械能，产生了电能，人们利用这个现象制成了发电机。

23.用煤气灶把2kg、初温为20℃的水加热到70℃，消耗了20g煤气。已知水的比热容是4.2×103J/（kg·℃），煤气的热值为4.0×107J/kg，则水吸收的热量为______J，煤气灶烧水的效率为______。

【答案】 (1). 4.2×105 (2). 52.5%

【解析】

【详解】[1]水吸收的热量

Q吸=cmΔt=4.2×103J/(kg·℃)×2kg×(70℃-20℃)=4.2×105J

[2]20g煤气完全燃烧放出的热量

Q放=mq=20×10-3kg×4.0×107J/kg=8×105J

燃气灶烧水的效率

η==52.5%

24.如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将______（选填“增强”、“减弱”或“不变"），电动机的转速将______（选填“变快”、“变慢”或“不变”）。

【答案】 (1). 减弱 (2). 变慢

【解析】

【详解】当所有人走出电梯后，压力减小，则压敏电阻R的阻值增大，左侧控制电路中的电流减小，电磁铁磁性变弱，则衔铁被拉起，与触点1接触，此时电动机与电阻R1串联，通过电动机的电流减小，电动机的转速变慢。

三、简述、作图、实验题（本大题包括4小题，共22分）

25.如图所示，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间后，观察

(1)会发生什么现象：______；

(2)解释所发生的现象：______。

【答案】 (1). 见解析 (2). 见解析

【解析】

【详解】(1)[1]由图可知，将水加热一段时间后，塞子受到水蒸气的压力而冲出去，且管口出现了白雾。

(2)[2]酒精燃烧时将燃料的化学能转化为水和水蒸气的内能，水蒸气的内能通过做功将内能转化为塞子机械能，使得塞子冲出去，塞子冲出时内能转化为机械能，内能减小，温度降低，水蒸气遇冷液化为小水珠，管口出现了白雾。

26.请在图中画出光线经过凹透镜后的光路图（F为焦点）。

【答案】

【解析】

【详解】由图可知，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：

27.生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。

【答案】

【解析】

【详解】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；开关接在指示灯、插座和火线之间控制火线使用更安全；由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分担电源的电压；三孔插座的接法是左零右火上接地，如图所示：

28.小明利用刻度均匀的轻质杠杆进行探究杠杆的平衡条件实验，已知每个钩码重0.5N。

(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位置平衡。你认为实验中让杠杆在水平位置平衡的好处是______；

(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂______个钧码；

(3)如图乙所示，取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，仍使杠杆水平位置平衡，测力计的拉力为______N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然水平位置平衡，则测力计的读数将______（选填“变大”或“变小”或“不变”），若此时斜向右上方的测力计与竖直方向间的夹角为60°，杠杆在水平位置平衡时，测力计的读数为______N。

【答案】 (1). 右 (2). 便于测量力臂 (3). 2 (4). 1 (5). 变大 (6). 2

【解析】

【详解】(1)[1][2]杠杆静止时，杠杆左端下沉，说明右端偏高，平衡螺母需向右调节，直到杠杆在水平位置平衡。杠杆只有在水平位置平衡时，力臂才正好在杠杆上，这样测量起来会比较方便。

(2)[3]设杠杆每个格的长度为l，每个钩码的重力为G，根据杠杆的平衡条件

FAlA=FBlB

4G×2l=FB×4l

FB=2G

即需在B点处挂2个钩码。

(3)[4]取走悬挂在B点钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件得到

4G×2l=FC×4l

FC=2G=2×05N=1N

[5]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。

[6]从支点O到动力作用线做垂线，支点与垂足之间的距离即为力臂，如图所示：

由杠杆的平衡条件得到

F=2N

29.某实验小组用伏安法测量小灯泡的电功率，待测小灯泡的额定电压为2.5V。

(1)请用笔画线代替导线，完成图甲实物电路的连接（）；

(2)检查电路连接无误后，闭合开关S前，滑动变阻器的阻值应处于______的位置。闭合开关S后，灯泡不亮，电压表有示数，电流表指针几乎不动。产生这一现象的原因可能是______；

(3)故障排除后进行实验，通过移动滑片记录了多组数据，并作出了如图乙所示的I-U图像。据图可知小灯泡的额定功率为______W；

(4)现将该小灯泡与一个10Ω的定值电阻串联后接入电压为3V的电源两端，此时小灯泡的实际功率是______W。

【答案】 (1). (2). 最大 (3). 灯泡断路 (4). 0.75 (5). 0.2

【解析】

【详解】(1)[1]小灯泡的额定电压为2.5V，电压表选择0-3V的量程，电压表和灯泡并联，如图所示：

(2)[2]为了保护电路，闭合开关S前，滑动变阻器的阻值应处于阻值最大处。

[3]闭合开关S后，灯泡不亮，电流表指针几乎不动，电路中无电流，说明电路有断路，电压表有示数，则与电压表并联的之外部分一定完好，说明与电压表并联的灯泡部分有断路，导致电压表串联在电路中了，所以可能的原因是小灯泡断路。

(3)[4]由图乙可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，所以灯泡的额定功率

PL=ULIL=2.5V×0.3A=0.75W

(4)[5]电源由两节干电池组成，电源电压是3V，由图乙可知，只有当灯泡两端的电压U灯=1.0V，对应的电流I=0.2A时，根据串联电路电流的特点，通过定值电阻的电流大小等于0.2A，此时定值电阻的电压

U定=IR=0.2A×10Ω=2V

又根据串联电路电压的特点，灯和定值电阻的总电压

U=U灯+U定=1V+2V=3V

刚好为电源电压。所以，此时小灯泡的实际功率

P实=U灯I=1V×0.2A=0.2W

四、计算题（本大题包括2小题，共15分。解答时应写出必要的文字说明，方程式和重要演算步骤，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）

30.如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V　3W”，闭合开关S后，电流表的示数为1.25A。（不考虑温度对小灯泡电阻的影响）求：

(1)小灯泡的电阻；

(2)小灯泡的实际功率；

(3)通电1min，电阻R产生的热量。

【答案】(1) 12Ω；(2)0.75W；(3)180J

【解析】

【详解】由电路图可知，灯泡L与电阻R并联，电流表测干路中的电流。

(1)小灯泡的电阻

RL==12Ω

(2)因并联电路中各支路两端的电压相等，灯泡两端的电压等于电源电压，小灯泡的实际功率

(3)通过灯泡的电流

IL==0.25A

通过R的电流

IR=I-IL=1.25A-0.25A=1A

通电1min，电阻R产生的热量

Q=W=UIRt=3V×1A×60s=180J

答：(1)小灯泡的电阻是12Ω；

(2)小灯泡的实际功率是0.75W；

(3)通电1min，电阻R产生的热量是180J。

31.如图甲所示，水平桌面上放置底面积为100cm2、质量为500g的圆筒，筒内装有20cm深的某液体。弹簧测力计下悬挂底面积60cm2、高为10cm的圆柱体，从液面逐渐浸入直至完全浸没，弹簧测力计示数F随圆柱体浸入液体的深度h的变化关系如图乙所示。（可以忽略圆筒的厚度，过程中液体没有从筒中溢出），g取10N/kg，求：
