初中物理沪科版九年级第五节 家庭用电精练

这是一份初中物理沪科版九年级第五节 家庭用电精练，共6页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。
一、选择题
压敏电阻的阻值是随所受压力的增大而减小的.小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大.以下电路不符合要求的是( )
A. B. C. D.
如图所示的电路中，当开关S断开，甲、乙两表是电流表时，两表的示数之比I甲：I乙=1：3，当开关S闭合，甲、乙两表是电压表时，两表示数之比U甲：U乙为（ ）
A.1：2 B.3：2 C.1：3 D.3：1
如图所示，A1、A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（ ）
A.R1：R2=4：1 B.R1：R2=1：4
C.R1：R2=1：5 D.R1：R2=5：1
下图为表示阻值不同的两个电阻的电流随电压变化的I-U图线,下列说法错误的是( )
A.R1>R2
B.R1、R2并联后的总电阻的I-U图线在区域Ⅰ
C.R1、R2串联后的总电阻的I-U图线在区域Ⅲ
D.电阻不变时,电流与电压成正比
如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻.闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( )
A.电流表示数变小，电压表示数变大
B.电流表示数变大，电压表示数变小
C.电压表和电流表示数的比值将变小
D.电流表和电压表示数均变大
下列说法中符合生活实际的是（ ）
A.我国家庭电路的电压是110V
B.中学生的正常体温约为37℃
C.人步行的速度约为10m/s
D.此时教室的气压为2个标准大气压
如图是用电热水壶烧水的情景，下列说法正确的是（ ）
A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔
B.使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险
C.如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代
D.在“高山”上烧水时，96℃就沸腾了.说明水的沸点随气压的升高而降低
在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）
A.电流表A示数变大
B.电压表V2示数变小
C.电压表V1示数与 电压表V2示数的差值变大
D.电压表V1示数与电流表A示数的比值变大
某家庭电路的部分电路如图所示，其中甲.乙两处分别装用电器和开关.对此电路，下列说法正确的是（ ）
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器，乙处应装开关
C.当用电器功率增大时，通过保险丝的电流就增大
D.当保险丝熔断后，可以用铜丝代替
在如图所示的电路中,两只电流表的规格相同,电流表有两个量程(0~0.6 A以及0~3 A)。闭合开关S,电阻R1与R2均有电流流过,两只电流表的指针偏转角度相同,则R1与R2的比值为( )
A.1∶5 B.5∶1 C.1∶4 D.4∶1

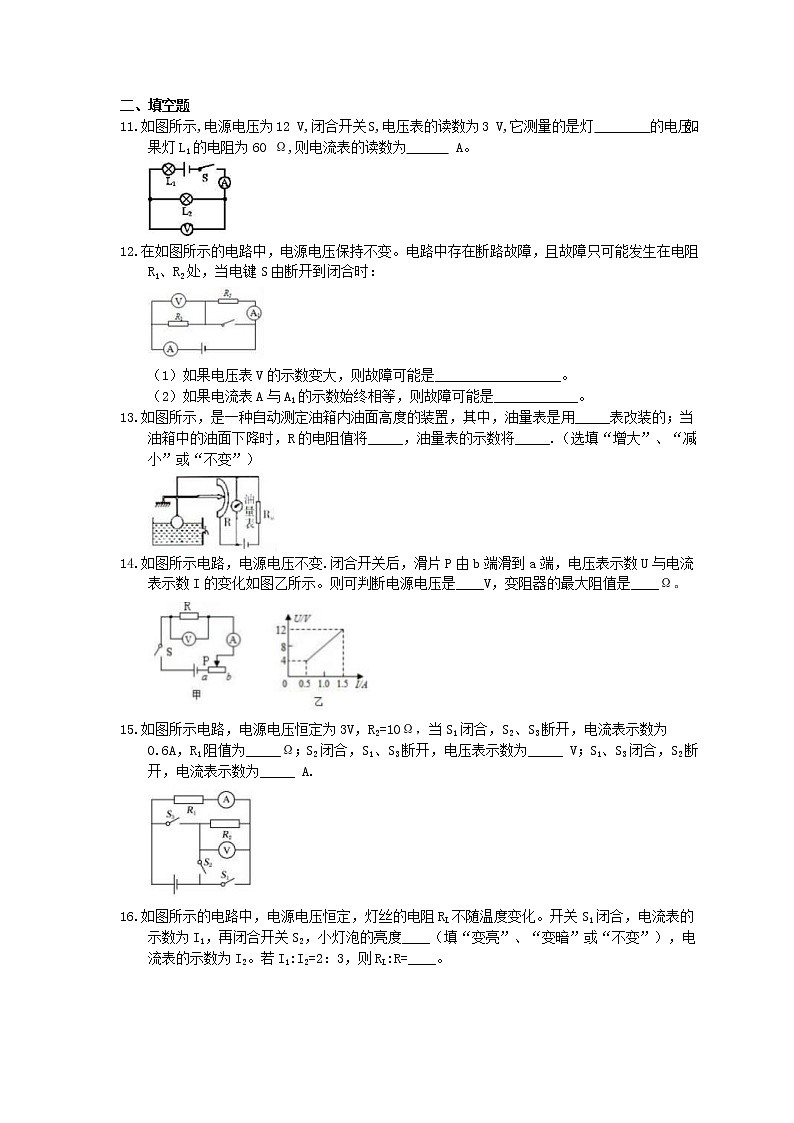

二、填空题
如图所示,电源电压为12 V,闭合开关S,电压表的读数为3 V,它测量的是灯 的电压。如果灯L1的电阻为60 Ω,则电流表的读数为 A。
在如图所示的电路中，电源电压保持不变。电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时：
（1）如果电压表V的示数变大，则故障可能是__________________。
（2）如果电流表A与A1的示数始终相等，则故障可能是____________。
如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用_____表改装的；当油箱中的油面下降时，R的电阻值将_____，油量表的示数将_____.（选填“增大”、“减小”或“不变”）
如图所示电路，电源电压不变.闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是____V，变阻器的最大阻值是____Ω。
如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A.
如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度____（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=____。
三、实验题
现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻R1阻值的实验中：
（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整。
（2）实验前为了保护电路，滑动变阻器的滑片应置于 端（选填“A”或“B“）；
（3）闭合开关，无论怎样栘动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是 （填符号）
A.滑动变阻器断路 B.Rx断路 C.Rx短路
（4）排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过Rx的电流大小为 。它的阻值是 Ω。
（5）本实验要多次测量取平均值，是为了 。
四、计算题
小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲.电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成.已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=20欧、R3=5欧和R4=1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
\s 0 参考答案
答案为：D
答案为：B
答案为：A
答案为：A；
解析：从题图中可以看出,相同的电压下,通过R2的电流小,所以R1
