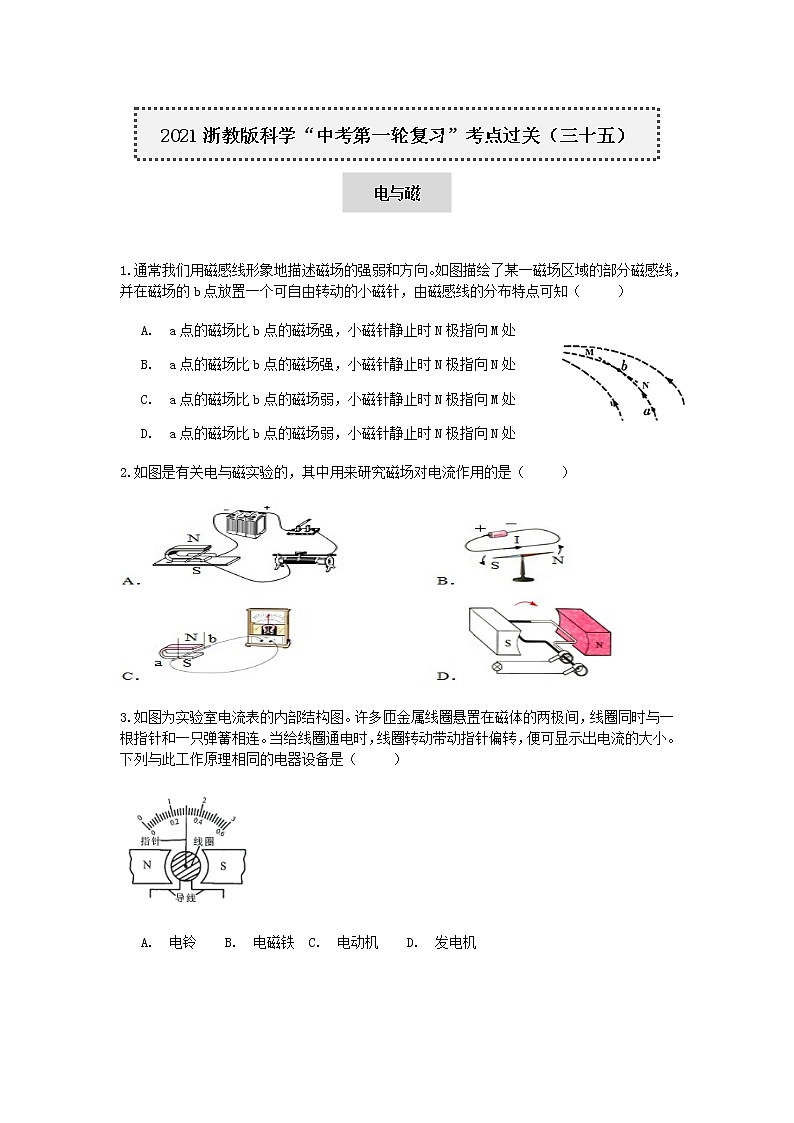

试卷 2021浙教版科学“中考第一轮复习”考点过关（三十五）：电与磁【word，含答案】

这是一份试卷 2021浙教版科学“中考第一轮复习”考点过关（三十五）：电与磁【word，含答案】，共8页。试卷主要包含了如图为实验室电流表的内部结构图等内容，欢迎下载使用。


1.通常我们用磁感线形象地描述磁场的强弱和方向。如图描绘了某一磁场区域的部分磁感线，并在磁场的b点放置一个可自由转动的小磁针，由磁感线的分布特点可知（ ）
A. a点的磁场比b点的磁场强，小磁针静止时N极指向M处
B. a点的磁场比b点的磁场强，小磁针静止时N极指向N处
C. a点的磁场比b点的磁场弱，小磁针静止时N极指向M处
D. a点的磁场比b点的磁场弱，小磁针静止时N极指向N处
2.如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（ ）
3.如图为实验室电流表的内部结构图。许多匝金属线圈悬置在磁体的两极间，线圈同时与一根指针和一只弹簧相连。当给线圈通电时，线圈转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是（ ）
A. 电铃 B. 电磁铁 C. 电动机 D. 发电机

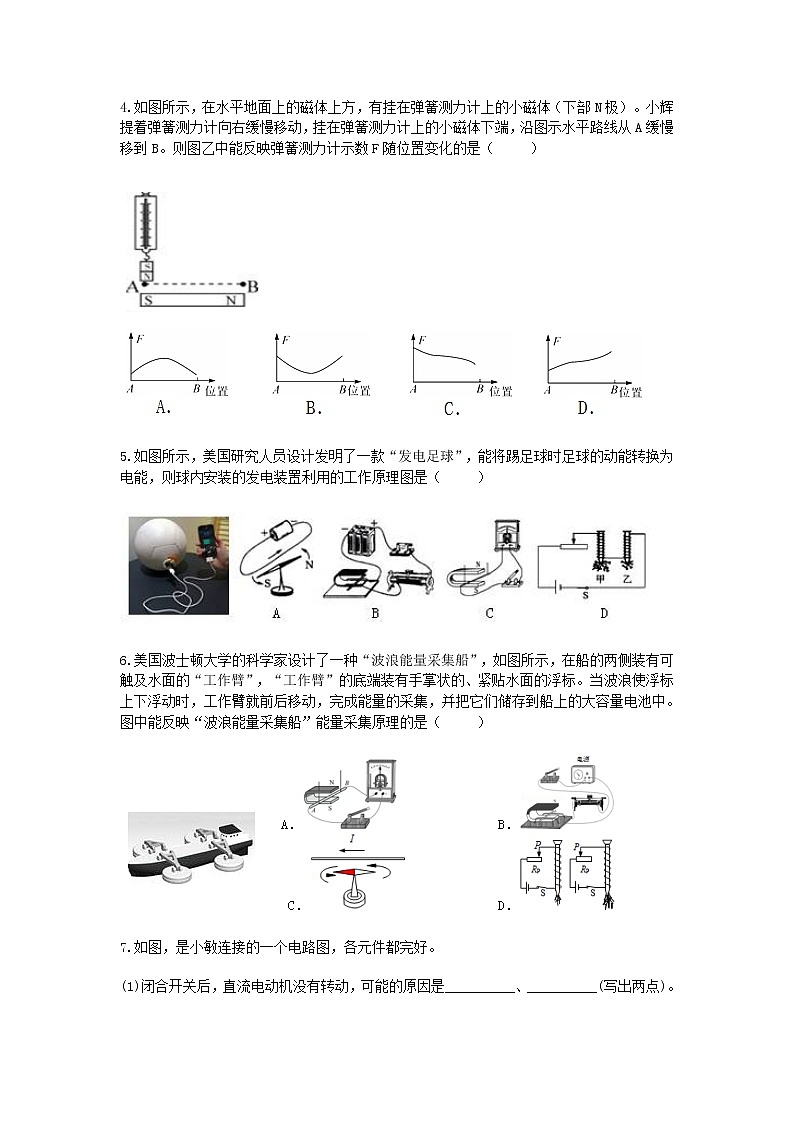

4.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B。则图乙中能反映弹簧测力计示数F随位置变化的是（ ）
5.如图所示，美国研究人员设计发明了一款“发电足球”，能将踢足球时足球的动能转换为电能，则球内安装的发电装置利用的工作原理图是（ ）
6.美国波士顿大学的科学家设计了一种“波浪能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标。当波浪使浮标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中。图中能反映“波浪能量采集船”能量采集原理的是（ ）
7.如图，是小敏连接的一个电路图，各元件都完好。
(1)闭合开关后，直流电动机没有转动，可能的原因是__________、__________(写出两点)。

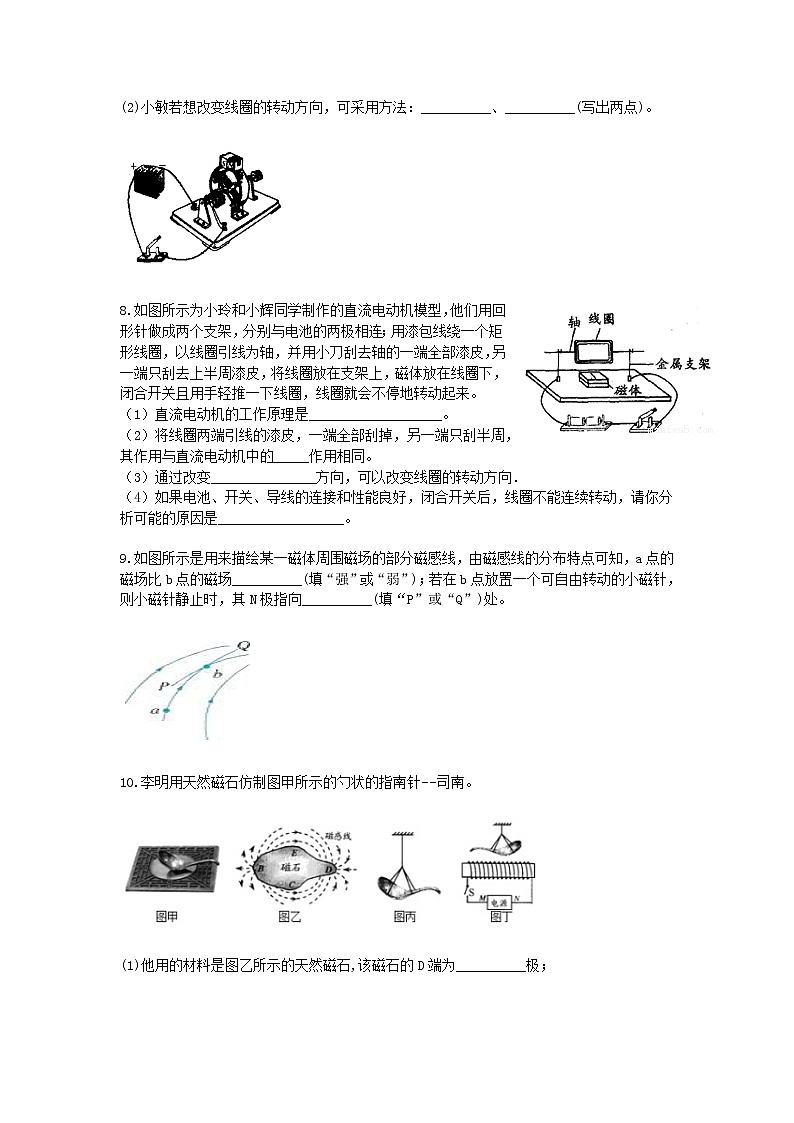

(2)小敏若想改变线圈的转动方向，可采用方法：__________、__________(写出两点)。
8.如图所示为小玲和小辉同学制作的直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，磁体放在线圈下，闭合开关且用手轻推一下线圈，线圈就会不停地转动起来。
（1）直流电动机的工作原理是___________________。
（2）将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周，其作用与直流电动机中的______作用相同。
（3）通过改变_______________方向，可以改变线圈的转动方向．
（4）如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，请你分析可能的原因是__________________。
9.如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场__________(填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向__________(填“P”或“Q”)处。
10.李明用天然磁石仿制图甲所示的勺状的指南针−−司南。
(1)他用的材料是图乙所示的天然磁石,该磁石的D端为__________极；
(2)他用该磁石的D端磨成勺柄，打磨成勺状指南针(即“司南”)，再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的__________；
(3)将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电源左端是__________极 。
11.如图是“探究通电螺线管周围磁场分布”的实验，实验时先在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑，通电后观察小磁针的指向，轻敲纸板，观察铁屑的排列情况；改变螺线管中的电流方向，发现小磁针转动，南北所指方向发生了改变。
（1）实验中轻敲纸板的目的是_____________，使铁屑受到磁场力的作用力而有规律地排列；
（2）由以上实验可知：通电螺线管外部磁场__________的磁场相似；通电螺线管外部磁场方向与螺线管中电流的方向有关；
（3）为了进一步探究通电螺线管周围磁场的方向，可用___________代替铁屑进行实验。
12.小明在学习了磁场对通电导体有力的作用后，进一步查阅资料，了解到当电流与磁场方向垂直时，磁场对通电导体的作用力大小与磁场强度、导体在磁场中的长度以及导体中的电流强度有关。他设计了如图所示的装置，验证磁场给通电导体的作用力与电流是否有关。实验步骤如下，请你补充完整：
（1）将一根导体棒用两根细线悬挂在铁架台上，一蹄形磁铁竖直固定在铁架台上，并让导体棒与下方的蹄形磁铁磁极间的磁场方向垂直；
（2）给导体两端加电压U1，闭合电路，观察悬线偏转角度a1；
（3）给导体两端加电压U2，且U2>U1，闭合电路，观察悬线偏转角度a2；
（4）________，即可知道磁场给通电导体的作用力与电流是否有关；
（5）小刚也利用该装置探究磁场给通电导体的作用力与电流是否有关，但两次实验中给导体棒所通电流方向均与小明的相反，比较小刚和小明的做法你认为_______（填字母）；
A．都可以 B．小明更好 C．小刚更好
（6）小明想进一步探究磁场对通电导体的作用力大小与导体在磁场中的长度是否有关，他直接更换了另一根较长的导体棒就去实验，这样改变_________（填“是”或“否”）可行，理由是____________________________。
13.小明同学设计了一种“闯红灯违规证据模拟记录器”，其电路图如左图所示，该仪器可以拍摄照片记录机动车辆闯红灯时的情景，其中压敏电阻阻值与压力的关系如右图所示。
回答下列问题：
(1)要记录违规闯红灯的情景，光控开关应在接收到_________光(填“红”或“绿)时，自动闭合。
(2)由图乙可知，压敏电阻R的阻值随受到压力的增大而_________。
(3)已知控制电路电压为6V，电磁继电器线圈电阻为10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录。
14.小明设计了一种“闯红灯违规证据模拟记录器”，可拍摄照片记录机动车辆闯红灯时的情景，如图甲所示。其工作原理是：当光控开关接收到某种颜色的光时，开关自动闭合，且压敏电阻受到车的压力，使它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
(1)根据工作原理，将电路连接完整。
(2)要记录违规闯红灯的情景，光控开关应在接收到_________(填“红”“绿”“黄”)光时，自动闭合。
(3)已知控制电路电压为6伏，继电器线圈电阻为10欧，当控制电路中电流大于0.06安时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录？(g取10牛/千克)
15.小明设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景.
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆，光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光，己知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引，回答下列问题：
(1)根据工作原理，将电路连接完整．
(2)要记录违规闯红灯的情景，光控开关应在接收到_______光(填“红”、“绿”或“黄”）时，自动闭合，由图乙可知，压敏电阻R的阻值随受到压力的增大而___________．
(3)通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录.
参考答案
1.C
2.A
3.C
4.C
5.C
6.A
7.（1）接线柱接触不良、磁体的磁性不够强、线圈匝数太少、电源电压（电流）不够大、处于平衡位置、阻力太大等 （2）改变电流方向、改变磁场方向
8.（1）通电线圈在磁场中受力转动；（2）换向器；（3）磁场或电流；（4）磁场太弱或开始线圈处在平衡位置
9.弱；Q
10.（1）S（2）南极（3）负
11.（1）减小摩擦，（2）条形磁体，（3）小磁针
12.（4）比较α1和α2大小 （5）B （6）否、长的导体阻值更大，没有控制变量
13.（1）红；（2）减小；(3)400Kg
14.
如图：(2)红灯(3)解：根据欧姆定律I=UR电路中的总电阻为：R总＝UI＝6V0.06A＝100Ω压敏电阻的阻值为：R＝100Ω-10Ω＝90Ω查图可知，当R＝90Ω时，压敏电阻所受的压力F＝4000N，根据G＝mg得：m＝G/g＝F/g＝4000N/10N/kg＝400kg答：只有质量超过400千克的车辆违规时才会被拍照记录。
15.图略；红；减小；400千克
