人教版九年级全册第1节 家庭电路当堂检测题

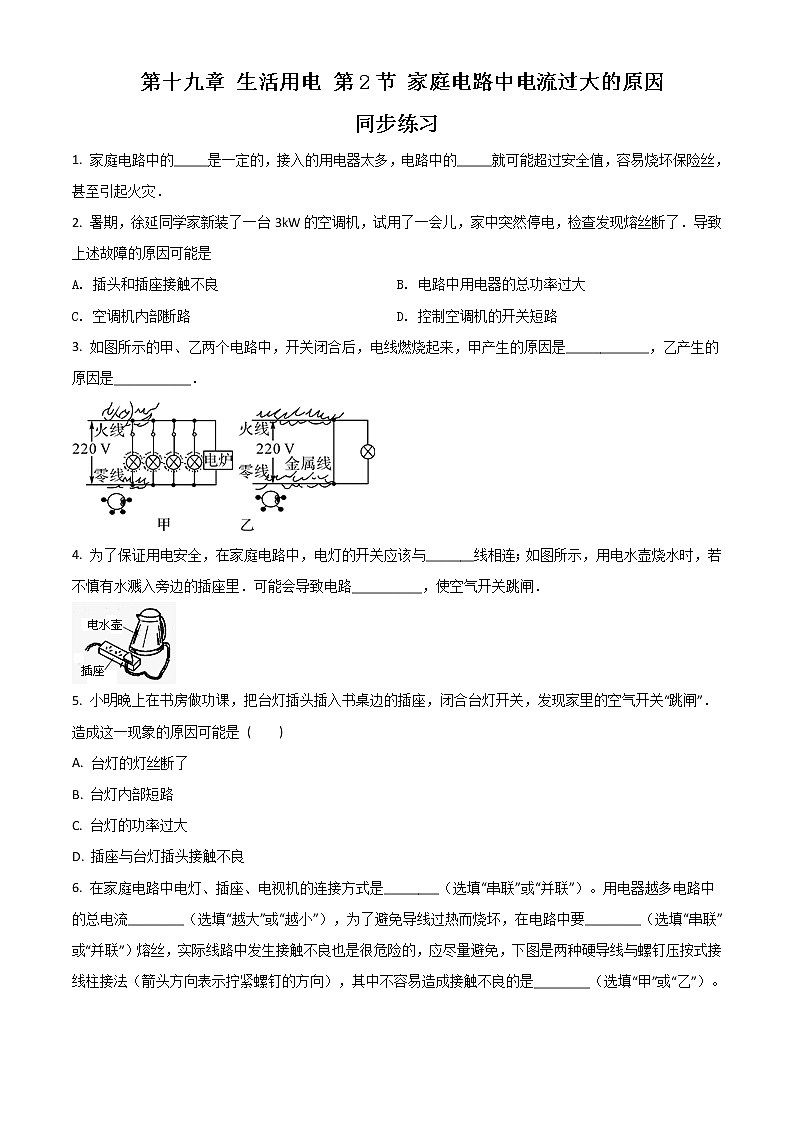

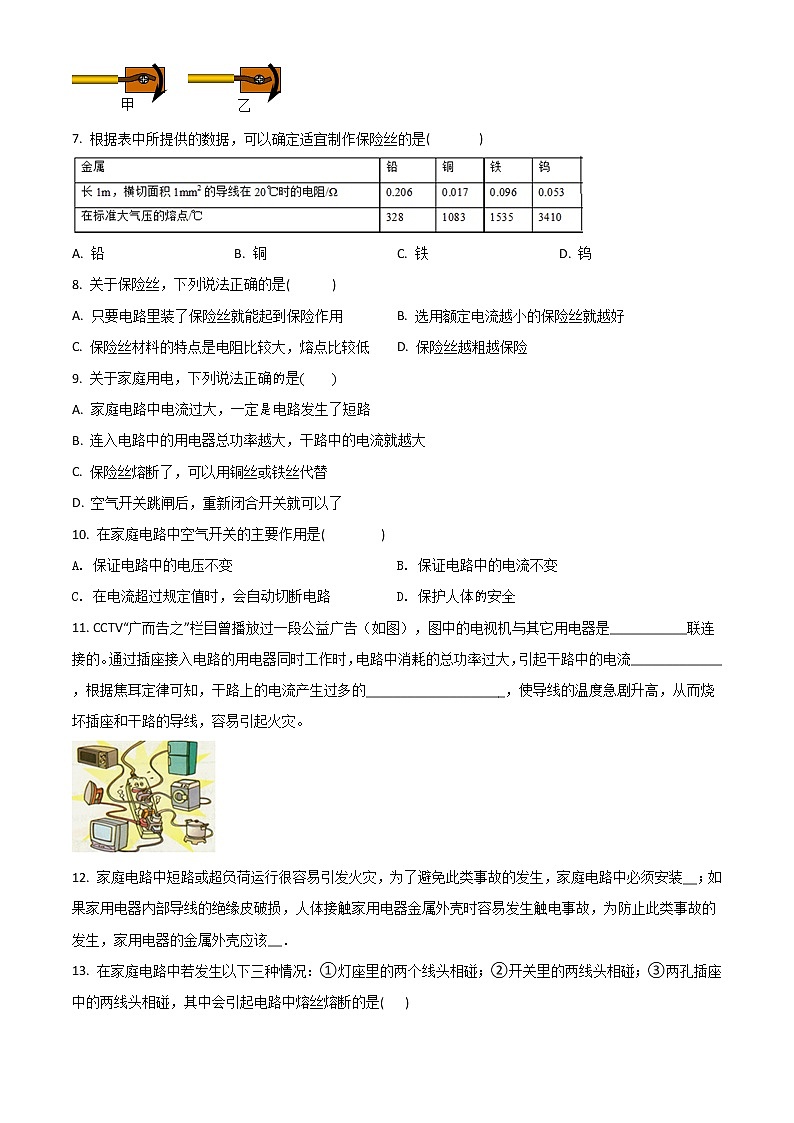

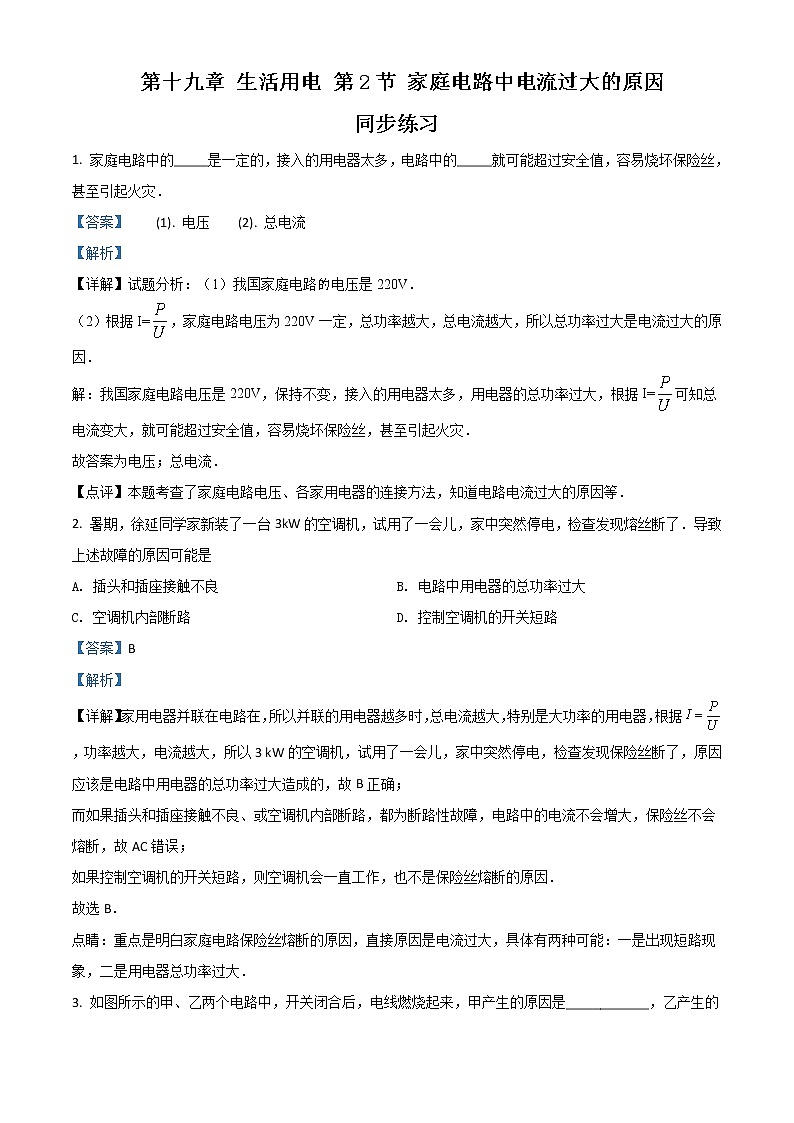

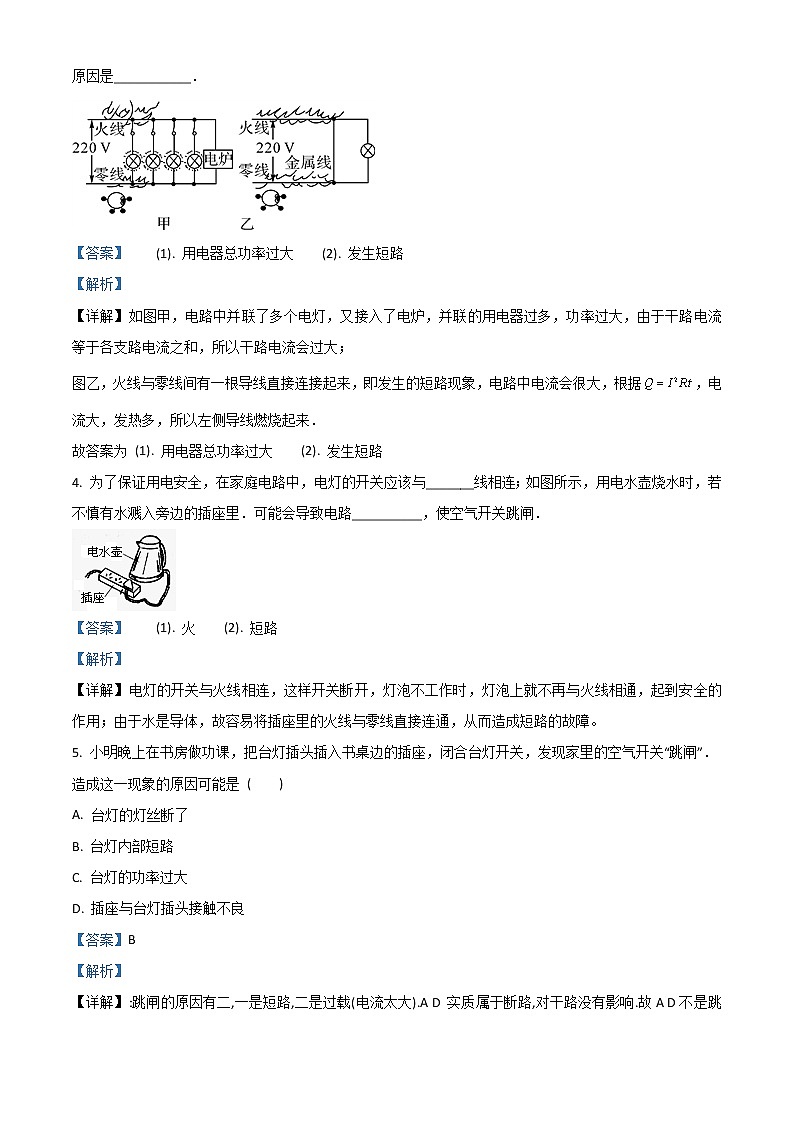

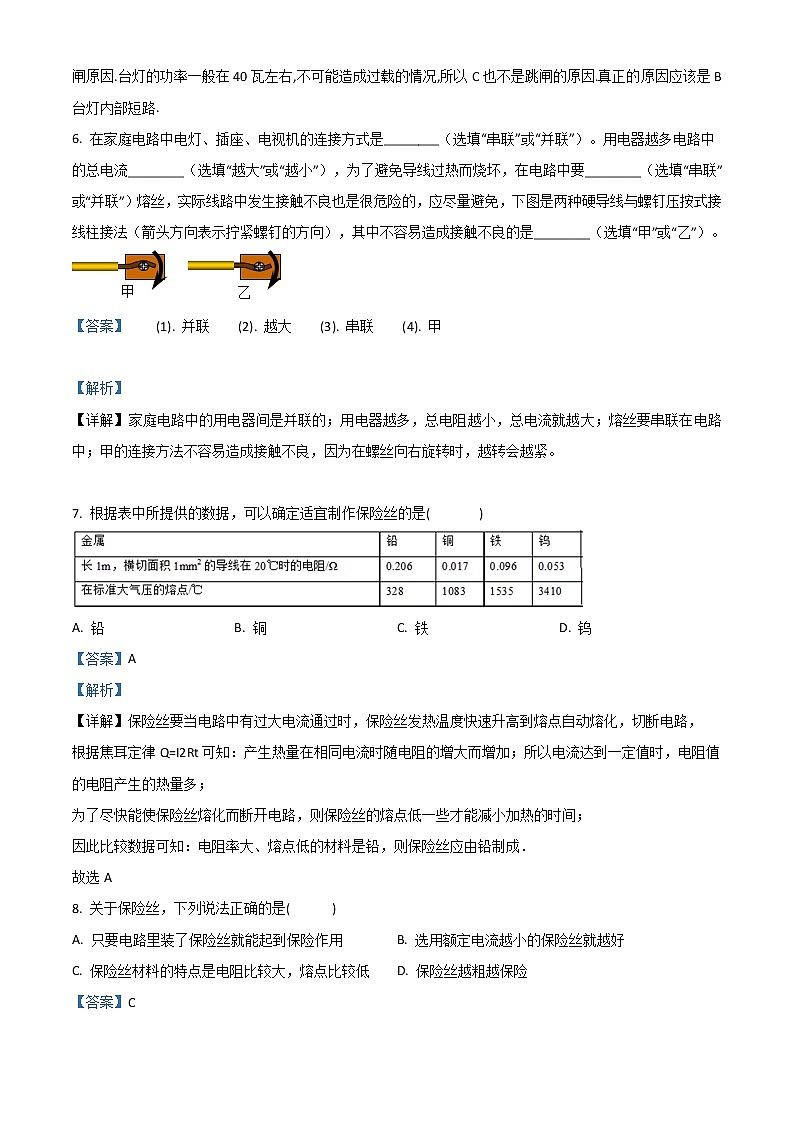

这是一份人教版九年级全册第1节 家庭电路当堂检测题，文件包含精品解析人教版初中物理九年级全册第19章第2节家庭电路中电流过大的原因同步练习原卷版doc、精品解析人教版初中物理九年级全册第19章第2节家庭电路中电流过大的原因同步练习解析版doc等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

1. 家庭电路中的_____是一定的，接入的用电器太多，电路中的_____就可能超过安全值，容易烧坏保险丝，甚至引起火灾．
【答案】 (1). 电压 (2). 总电流
【解析】
【详解】试题分析：（1）我国家庭电路电压是220V．
（2）根据I=，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．
解：我国家庭电路电压是220V，保持不变，接入的用电器太多，用电器的总功率过大，根据I=可知总电流变大，就可能超过安全值，容易烧坏保险丝，甚至引起火灾．
故答案为电压；总电流．
【点评】本题考查了家庭电路电压、各家用电器的连接方法，知道电路电流过大的原因等．
2. 暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是
A. 插头和插座接触不良B. 电路中用电器的总功率过大
C. 空调机内部断路D. 控制空调机的开关短路
【答案】B
【解析】
【详解】家用电器并联在电路在，所以并联的用电器越多时，总电流越大，特别是大功率的用电器，根据，功率越大，电流越大，所以3 kW的空调机，试用了一会儿，家中突然停电，检查发现保险丝断了，原因应该是电路中用电器的总功率过大造成的，故B正确；
而如果插头和插座接触不良、或空调机内部断路，都为断路性故障，电路中的电流不会增大，保险丝不会熔断，故AC错误；
如果控制空调机的开关短路，则空调机会一直工作，也不是保险丝熔断的原因．
故选B．
点睛：重点是明白家庭电路保险丝熔断的原因，直接原因是电流过大，具体有两种可能：一是出现短路现象，二是用电器总功率过大．
3. 如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________，乙产生的原因是___________．
【答案】 (1). 用电器总功率过大 (2). 发生短路
【解析】
【详解】如图甲，电路中并联了多个电灯，又接入了电炉，并联的用电器过多，功率过大，由于干路电流等于各支路电流之和，所以干路电流会过大；
图乙，火线与零线间有一根导线直接连接起来，即发生的短路现象，电路中电流会很大，根据，电流大，发热多，所以左侧导线燃烧起来．
故答案为 (1). 用电器总功率过大 (2). 发生短路
4. 为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里．可能会导致电路__________，使空气开关跳闸．
【答案】 (1). 火 (2). 短路
【解析】
【详解】电灯的开关与火线相连，这样开关断开，灯泡不工作时，灯泡上就不再与火线相通，起到安全的作用；由于水是导体，故容易将插座里的火线与零线直接连通，从而造成短路的故障。
5. 小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”．造成这一现象的原因可能是 ( )
A. 台灯的灯丝断了
B. 台灯内部短路
C. 台灯的功率过大
D. 插座与台灯插头接触不良
【答案】B
【解析】
【详解】:跳闸的原因有二,一是短路,二是过载(电流太大).A D 实质属于断路,对干路没有影响.故A D不是跳闸原因.台灯的功率一般在40瓦左右,不可能造成过载的情况,所以C也不是跳闸的原因.真正的原因应该是B 台灯内部短路.
6. 在家庭电路中电灯、插座、电视机的连接方式是________（选填“串联”或“并联”）。用电器越多电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，下图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是________（选填“甲”或“乙”）。
【答案】 (1). 并联 (2). 越大 (3). 串联 (4). 甲
【解析】
【详解】家庭电路中的用电器间是并联的；用电器越多，总电阻越小，总电流就越大；熔丝要串联在电路中；甲的连接方法不容易造成接触不良，因为在螺丝向右旋转时，越转会越紧。
7. 根据表中所提供的数据，可以确定适宜制作保险丝的是( )
A. 铅B. 铜C. 铁D. 钨
【答案】A
【解析】
【详解】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q=I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．
故选A
8. 关于保险丝，下列说法正确的是( )
A. 只要电路里装了保险丝就能起到保险作用B. 选用额定电流越小的保险丝就越好
C. 保险丝材料的特点是电阻比较大，熔点比较低D. 保险丝越粗越保险
【答案】C
【解析】
【详解】保险丝依靠电流的热效应工作，电路中串联保险丝后，当电流过大时，保险丝发热过快，能够熔断，切断电路，从而起到保险的作用．
保险丝由电阻比较大，熔点比较低的材料制成，故C正确；
保险丝的选择应根据实际工作电流决定，应选额定电流等于稍大于电器或电路的最大正常工作电流，才能起到应有的作用；如果选择额定电流过小的保险丝，会频繁的熔断，电路不能正常工作；而如果选择电流过大的保险丝，则电路中电流过大时，保险丝可能不熔断，起不到应有的保护作用，故ABD错误．
故选C．
9. 关于家庭用电，下列说法正确的是( )
A. 家庭电路中电流过大，一定是电路发生了短路
B. 连入电路中用电器总功率越大，干路中的电流就越大
C. 保险丝熔断了，可以用铜丝或铁丝代替
D. 空气开关跳闸后，重新闭合开关就可以了
【答案】B
【解析】
【分析】
【详解】A．家庭电路中电流过大的原因有两种，一是电路发生短路、二是家庭电路的总功率过大，A不符合题意；
B．电路中的总功率等于电压与电流的乘积，在家庭电路中电压保持不变，所以当电路中总功率越大时，干路中的电流就越大，B符合题意；
C．保险丝是由电阻率大，熔点低的材料制成的，保险丝熔断了，一定不能用铜丝或铁丝代替，否则不能起到保险作用，C不符合题意；
D．空气开关是在电路发生异常时为保护电路而断开电路的装置，如果空气开关跳闸，一定要先检查电路在重新闭合开关．D不符合题意。
故选B。
10. 在家庭电路中空气开关的主要作用是( )
A. 保证电路中的电压不变B. 保证电路中的电流不变
C. 在电流超过规定值时，会自动切断电路D. 保护人体的安全
【答案】C
【解析】
【详解】家庭电路中空气开关的作用与保险丝的作用类似，即在电流中的电流超过测定的值时，自动切断电路，从而保证用电的安全，故C正确；
A. 空气开关只是一个开关，不能保证电路中的电压不变，故A错误；
B. 根据，电流的大小由电压和功率决定，故B错误；
D. 家庭电路中保护人体安全的是漏电保护器，故D错误．
故选C．
点睛：注意区分清楚空气开关和漏电保护器的区别，空气开关有着与一样的保险丝作用，即电流过大时切断电路，而漏电保护器的作用是当有人触电时切断电路．
11. CCTV“广而告之”栏目曾播放过一段公益广告（如图），图中的电视机与其它用电器是___________联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_____________，根据焦耳定律可知，干路上的电流产生过多的____________________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
【答案】 (1). 并 (2). 过大 (3). 热量
【解析】
【详解】[1]家庭电路中的各用电器之间是并联的；
[2]如果电路中消耗的总功率过大，由公式可得，U不变，则会引起干路中的电流过大；
[3]由焦耳定律Q=I2Rt可得，干路上的电流会产生过多的热量，从而容易烧坏导线。
12. 家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装__；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该__．
【答案】 (1). 空气开关 (2). 接地
【解析】
【详解】当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用．使用家庭电路中必须安装能起到自动断开电源的作用空气开关（或熔断器、漏电保护器、触电保护器、熔丝等均可）；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，如果外壳接地，地线把人体短路，不会发生触电事故；所以为防止此类事故的发生，家用电器的金属外壳应该接地。
13. 在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是( )
A. ①②B. ①③C. ②③D. ①②③
【答案】B
【解析】
【详解】①灯座里的两个线头相碰，会造成短路，引起电流过大使熔丝熔断；
②开关里的两线头相碰时，电路接通，不会使熔丝熔断；
③两孔插座中的两线头相碰，会造成短路，引起电流过大使熔丝熔断；
故选B。
14. 教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是
A. 将两根保险丝并联使用
B. 将三根保险丝并联使用
C. 将保险丝接长使用
D. 将一根保险丝接入电路
【答案】A
【解析】
【详解】电路中的总功率：P=40W×54=2160W，由P=UI可得，电路中总电流：
I==2160W220V≈9.8A，
A．用两根保险丝并联使用，允许通过的电流为2×5A=10A>9.8A.符合题意；
B．将三根保险丝并联使用，允许通过的电流为3×5A=15A>9.8A.由于保险丝额定电流过大时不易熔断，所以这样并不安全，不合题意；
C．将保险丝接长使用，会使其电阻增大，额定电流变小，更易熔断，不合题意；
D．使用一根保险丝额定电流为5A，会熔断．不合题意．
【点睛】保险丝烧断，必须更换合适的保险丝．先求出电路中的总功率，再利用P=UI求出电路中总电流，再选择5A的保险丝的使用方法．
15. 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )

A. 火线上的保险丝应该改装到零线上
B. 甲处应装用电器,乙处应装开关
C. 当用电器功率增大时,通过保险丝的电流就增大
D. 当保险丝熔断后,可以用铜丝代替
【答案】C
【解析】
【详解】A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．
16. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A. 可能是这个插座的火线和零线原来就相接触形成了短路
B. 可能是这个用电器插头与插座没有形成良好接触，仍然是断路状态
C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
【答案】C
【解析】
【详解】A．如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；
B．若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；
C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；
D．手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．
17. 电给我们生活带来了极大的方便，但使用不当也会造成危险．小明家电能表的几个重要参数如图所示，家中铺设电路所用的电线允许通过的最大电流为15 A，家中已有用电器的总功率为2 200 W，最近又准备购买一台电热水器，性能指标如下表所示．这种电热水器是否适合他家使用呢？小明对这个问题进行了认真地研究．
(1)添置这么大功率的用电器，是否超过电能表的负荷？请你通过计算写出你的看法_______．
(2)如果安装了这台电热水器，家中所有用电器同时工作时最大电流将达到______A，家中电路所用的电线_______(填“能”或“不能”)承受．
(3)通过以上问题的研究，你认为如果他家购买了这台电热水器，在使用时应该采取什么措施？请你为他家提出建议(要求正确提出一条建议即可) ______．
【答案】 (1). 没有超过电能表的负荷 (2). 19 (3). 不能 (4). 换用较粗的导线或用电器交叉使用
【解析】
【详解】（1）用电器同时工作时的总功率：
，
家中所有用电器同时工作时的最大电流：
实际最大电流没有超过电流的最大电流20A，所以没有超过电能表的负荷；
（2）
即实际最大电流超过了电线最大允许通过的电流，所以家中所用的电线不能承受；
（3）建议①：因为用电器并联在电路中，同时使用的用电器越多，总功率就越大，干路电流就越大，所以用电器错开时间使用，不会使电流过大；
建议②：因为导线越粗，电阻越小，允许通过最大电流越大，所以也可以将家中的导线换成更粗的，即换成允许通过最大电流不低于20A的导线，这样可以彻底解决问题．
故答案为(1). 没有超过电能表的负荷 (2). 19 (3). 不能 (4). 换用较粗的导线或用电器交叉使用
点睛：考查了电功率及电流的简单计算，注意最后一问中解决电流过大的问题，可以将用电器分开时间使用，但不能解决根本问题，换成允许电流符合要求的导线可以彻底解决问题．
