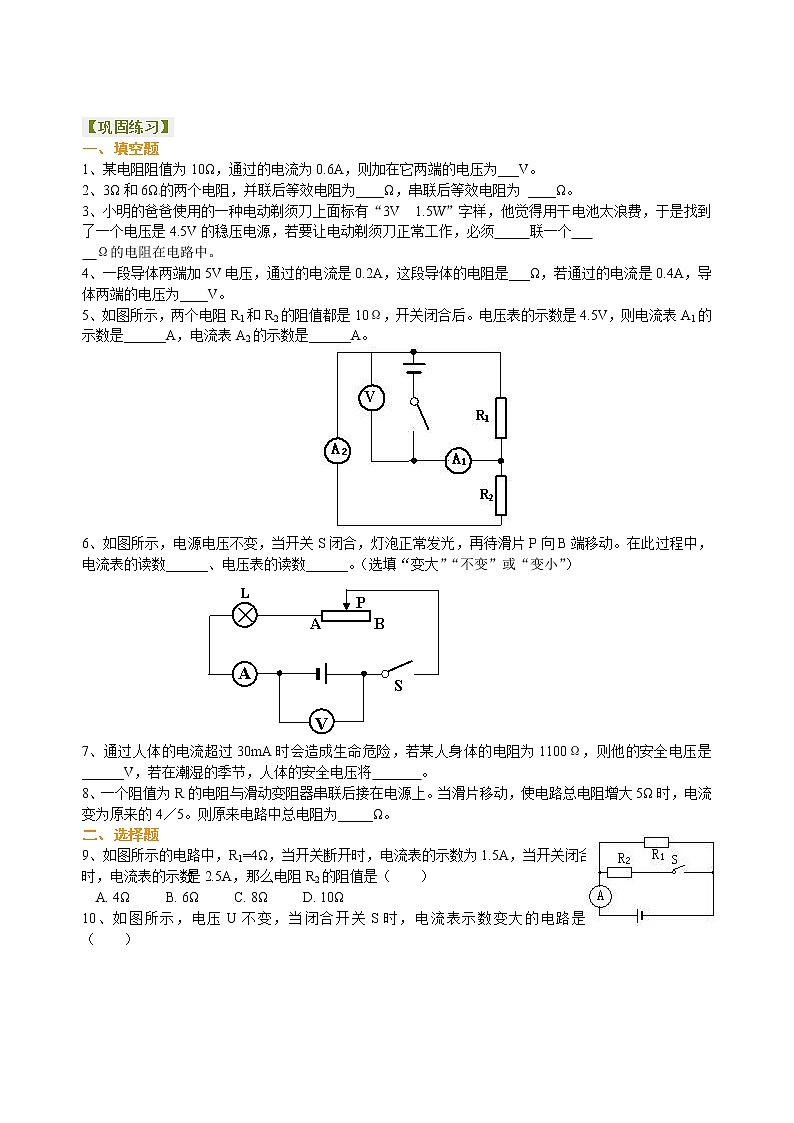

中考物理专题复习：欧姆定律（基础）巩固练习

这是一份中考物理专题复习：欧姆定律（基础）巩固练习，共5页。
 【巩固练习】一、填空题1、某电阻阻值为10Ω，通过的电流为0.6A，则加在它两端的电压为___V。
2、3Ω和6Ω的两个电阻，并联后等效电阻为____Ω，串联后等效电阻为 ____Ω。
3、小明的爸爸使用的一种电动剃须刀上面标有“3V　1.5W”字样，他觉得用干电池太浪费，于是找到了一个电压是4.5V的稳压电源，若要让电动剃须刀正常工作，必须     联一个     Ω的电阻在电路中。
4、一段导体两端加5V电压，通过的电流是0.2A，这段导体的电阻是___Ω，若通过的电流是0.4A，导体两端的电压为____V。
5、如图所示，两个电阻R1和R2的阻值都是10Ω，开关闭合后。电压表的示数是4.5V，则电流表A1的示数是______A，电流表A2的示数是______A。
　　　　　　　　　　　　　　　　　
6、如图所示，电源电压不变，当开关S闭合，灯泡正常发光，再待滑片P向B端移动。在此过程中，电流表的读数______、电压表的读数______。（选填“变大”“不变”或“变小”）7、通过人体的电流超过30mA时会造成生命危险，若某人身体的电阻为1100Ω，则他的安全电压是______V，若在潮湿的季节，人体的安全电压将       。8、一个阻值为R的电阻与滑动变阻器串联后接在电源上。当滑片移动，使电路总电阻增大5Ω时，电流变为原来的4／5。则原来电路中总电阻为_____Ω。二、选择题9、如图所示的电路中，R1=4Ω，当开关断开时，电流表的示数为1.5A，当开关闭合时，电流表的示数是2.5A，那么电阻R2的阻值是（    ）
　A. 4Ω     B. 6Ω     C. 8Ω     D. 10Ω
10、如图所示，电压U不变，当闭合开关S时，电流表示数变大的电路是（    ） 11、在图所示的电路中，电源电压保持不变。闭合电键S后，将滑动变阻器滑片P向右移动时，变大的是（　　）A．电表A示数与电表A1示数的差值[来源:学_科_网]B．电表V示数与电表A示数的比值C．电表V示数与电表A示数的乘积[来源:Zxxk.Com]D．电表V示数与电表A1示数的比值
12、电路如图所示，若用导线分别连接ac、bd，则（    ）[来源:Zxxk.Com]
A. 三个电阻变为并联　  B. 三个电阻仍为串联     C. 电流表示数变小　　 D. 电源被短路 三、实验题13、在“伏安法”测小灯泡电阻的实验中：
　　（1）画出实验电路图；
　　（2）实验原理是：
　　（3）连接电路时，开关应__________，实验前把滑动变阻器的滑片调到__________。
　　（4）此实验中滑动变阻器的作用是______________________________。14、由两个阻值相同的电阻，已知BD间的电阻RBD=0，CD的电阻RCD=3Ω，AC间的电阻RAC=3Ω，AB间的电阻RAB=6Ω，请画出方框内的电路图，并标明各电阻的阻值。
　　　　　　　　　　　　　　　　　15、在探究电流跟电压关系的实验中，部分同学做出了以下猜想：
　　猜想A：加在电阻两端的电压越大，通过的电流不变。
　　猜想B：加在电阻的两端的电压越大，通过的电流越小。
　　猜想C：加在电阻的两端的电压越大，通过的电流越大。
　　现有以下器材：A、定值电阻，开关和若干导线；B、电池； C、电压恒定的电源；
　　　　　　　　　D、滑动变阻器； E、电流表。
　　为了验证上述猜想是否正确，吴奇同学选取的器材是ABCDE，并添加了一只测量仪表，设计电路并按实验要求正确的测出有关的物理量，完成了实验，请你分析：
　　（1）吴奇同学在实验中添加的测量仪表是：
　　（2）在实验时，需改变电阻两端的电压，吴奇同学的做法是：
　　（3）请你画出吴奇同学设计的实验电路图：
　　（4）通过分析数据，验证得出的结论应该和前面的猜想一致。四、计算题
16、在如图所示的电路中，电源电压为9伏且保持不变，电阻R1的阻值为10欧。闭合电键S后，电流表的示数变化了0.6安。求：①通过R1的电流。②R2的阻值。17、如图所示的电路中，电源电压保持不变，变阻器Rp的滑片P在左右两端间移动的过程中，电压表的示数变化范围是0～4V，电流表的示数范围是0.5A～1A，求电阻R的阻值？变阻器Rp的最大阻值和电源电压U？                            【答案与解析】一、填空题
1、【答案】6【解析】由欧姆定律2、【答案】2   9【解析】并联电阻，串联电阻R串=R1+R2=9Ω。3、【答案】3【解析】电动剃须刀正常工作时串联电路的电流： I=P/U=1.5W/3V=0.5A，电动剃须刀正常工作时的电阻： R=U/I=3V/0.5A=6Ω，电源的电压为4.5V时电动剃须刀正常工作时，串联电路中的总电阻R总=U总/I=4.5V/0.5A=9Ω，所需串联电阻的阻值为：R串=R总-R=9Ω-6Ω=3Ω。故答案为：串；3。4、【答案】25  10【解析】，这个阻值不随其两端的电压和通过其的电流的改变而改变，当电流为0.4A时， U'=I'·R=0.4A×25Ω=10V。5、【答案】0.9，0.45【解析】从图可看出，此题是一个并联电路。电流表A1在干路中，测量电路的总电流。电流表A2在R2支路中，测量通过R2的电流，电压表测电源电压。根据欧姆定律可求得通过R1的电流和通过R2的电流均为0.45A。故干路中的电流为0.9A。6、【答案】变小，不变  【解析】从题目中的图可知电压表测量的是电源电压，故电压表的示数不变。此电路为串联电路，当P向B端滑动时，变阻器接入电路的电阻变大，在电源电压不变的情况下，电路中的电流会变小，从而电流表的示数变小。7、【答案】33　 降低【解析】人体是导体，通过人体的电流决定于加在人体两端的电压和人体的电阻。当人体中通过安全电流30mA时，加在人体两端的最高电压为U=IR=0.03A×1100Ω=33V，在潮湿的雨季，人体电阻变小，而电流还是不能超过30mA，根据U=IR可知，人体的安全电压将降低。8、【答案】20【解析】设原来电阻为R，电流为I，则有IR=U………　 　……　       解得R=20Ω二、选择题
9、【答案】B【解析】开关断开时，电路中R2被断开，先有R1接在电路中，所以电源电压U=1.5A×4Ω=6V。开关闭合时，R1、R2并联在电路中，R2两端的电压U2=U=6V，电流I2=2.5A-1.5A=1A，所以。10、【答案】D【解析】当电路中的两个电阻的连接方式能使电阻达到最小值时，干路中电流表的示数才能最大，D图中两电阻并联，则并联的电阻小于任何一个并联电阻的阻值，而电流表又是测干路电流的，所以示数最大。11、【答案】B[来源:Zxxk.Com]【解析】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流。因电源的电压保持不变，所以电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以移动滑片时，R1支路的电流不变，即电流表A1的示数不变，当滑片P向右移动时，接入电路中的电阻变大，由I=U/R可得，R2支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流变小，即电流表A的示数变小，因电表A示数与电表A1示数的差值等于滑动变阻器支路的电流，所以，电表A示数与电表A1示数的差值变小，故A不符合题意；电压表V示数和电流表A示数的比值变大，故B符合题意；电表V示数与电表A示数的乘积变小，故C不符合题意；电表V示数与电表A1示数的比值等于定值电阻R1的阻值不变，故D不符合题意。故选B。12、【答案】A三、实验题
13、【答案与解析】在“伏安法”测小灯泡电阻的实验中：
　　 　①电路图　　　　　　　　　　　
　　 　②
　　 　③断开，阻值最大处。
　　 　④多次改变电路中的电流和灯泡两端电压。14、【答案】【解析】RBD=0表明BD间无电阻，直接用导线连接，RCD=3Ω，RAC=3Ω，RAB=6Ω。表明AC间和CD间各有一个电阻，且这两个电阻串联起来接在AB间。15、【答案与解析】
　　（1）电压表　
　　（2）移动滑动变阻器滑片
　　（3）如图：　　　　　　　　　
　　（4）在探究电流跟电压关系的实验中，必须控制电阻这个物理量。当电压改变时，电流如何随电压发生变化。四、计算题
16、【答案】0.9A；15Ω【解析】（1）开关闭合前后通过R1的电流不变，I1=U/R1=9V/10Ω=0.9A；（2）电流表的示数变化了0.6A，所以通过R2的电流为0.6A，所以R2=U/I2=9V/0.6A =15Ω。[来源:学。科。网Z。X。X。K]17、【答案与解析】
