初中物理第4节 电动机同步测试题
展开
这是一份初中物理第4节 电动机同步测试题，文件包含精品解析人教版九年级物理习题第二十章第4节电动机原卷版doc、精品解析人教版九年级物理习题第二十章第4节电动机解析版doc等2份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。

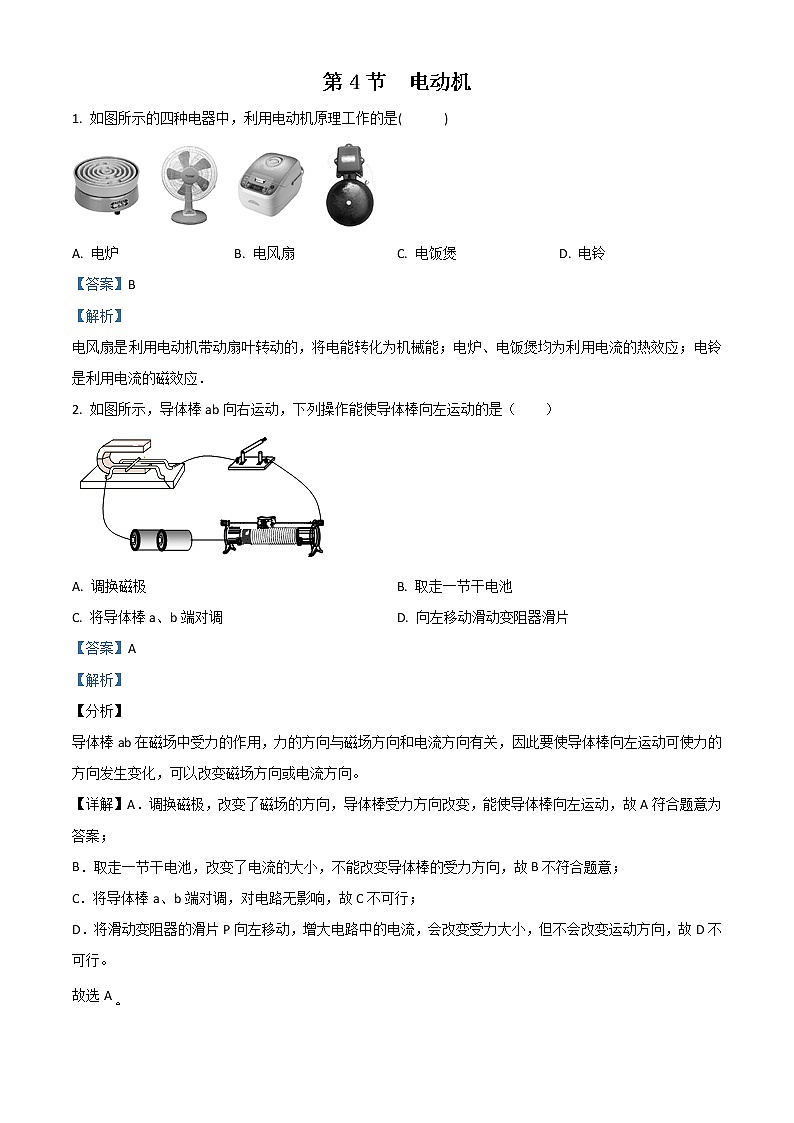

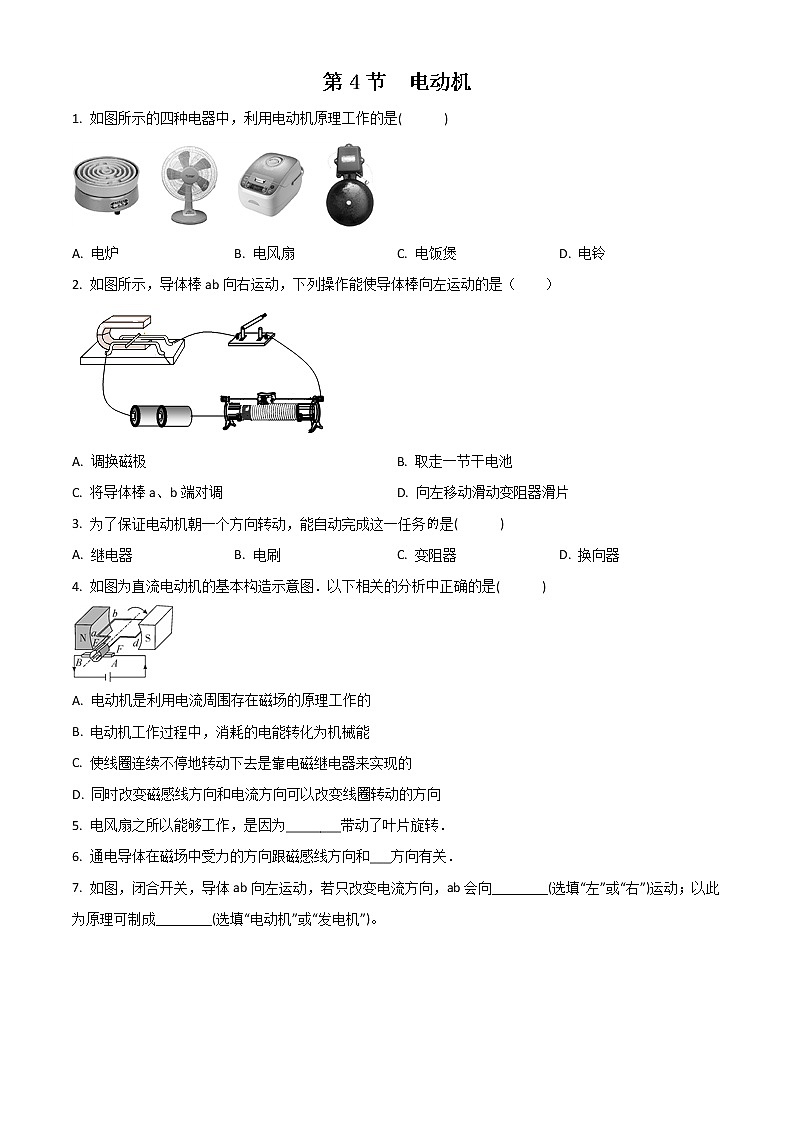

A. 电炉B. 电风扇C. 电饭煲D. 电铃
【答案】B
【解析】
电风扇是利用电动机带动扇叶转动的，将电能转化为机械能；电炉、电饭煲均为利用电流的热效应；电铃是利用电流的磁效应．
2. 如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）
A. 调换磁极B. 取走一节干电池
C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片
【答案】A
【解析】
【分析】
导体棒ab在磁场中受力的作用，力的方向与磁场方向和电流方向有关，因此要使导体棒向左运动可使力的方向发生变化，可以改变磁场方向或电流方向。
【详解】A．调换磁极，改变了磁场的方向，导体棒受力方向改变，能使导体棒向左运动，故A符合题意为答案；
B．取走一节干电池，改变了电流的大小，不能改变导体棒的受力方向，故B不符合题意；
C．将导体棒a、b端对调，对电路无影响，故C不可行；
D．将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故D不可行。
故选A
3. 为了保证电动机朝一个方向转动，能自动完成这一任务的是( )
A. 继电器B. 电刷C. 变阻器D. 换向器
【答案】D
【解析】
【分析】
【详解】直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动．
4. 如图为直流电动机的基本构造示意图．以下相关的分析中正确的是( )
A. 电动机是利用电流周围存在磁场的原理工作的
B. 电动机工作过程中，消耗的电能转化为机械能
C. 使线圈连续不停地转动下去是靠电磁继电器来实现的
D. 同时改变磁感线方向和电流方向可以改变线圈转动的方向
【答案】B
【解析】
A. 电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误； B. 电动机工作过程中，消耗的电能转化为机械能，故B正确； C. 使线圈连续不停地转动下去是靠换向器来实现的，故C错误； D. 电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故同时改变磁感线的方向和电流方向，改变线圈转动的方向不变，故D错误．
点睛：只要熟练掌握直流电动机的构造和工作过程，不难解答．
5. 电风扇之所以能够工作，是因为________带动了叶片旋转．
【答案】电动机
【解析】
电风扇的主要部件是电动机，即其通电后之所以能够工作，是因为电动机带动了叶片的转动．
6. 通电导体在磁场中受力的方向跟磁感线方向和___方向有关．
【答案】电流
【解析】
【分析】
【详解】试题分析：通电导体在磁场中受力的方向与电流方向和磁感线方向有关；若只改变电流方向，则导体受力方向会随之改变；若只改变磁感线方向，则导体的受力方向也随之改变．
【考点定位】通电直导线周围的磁场

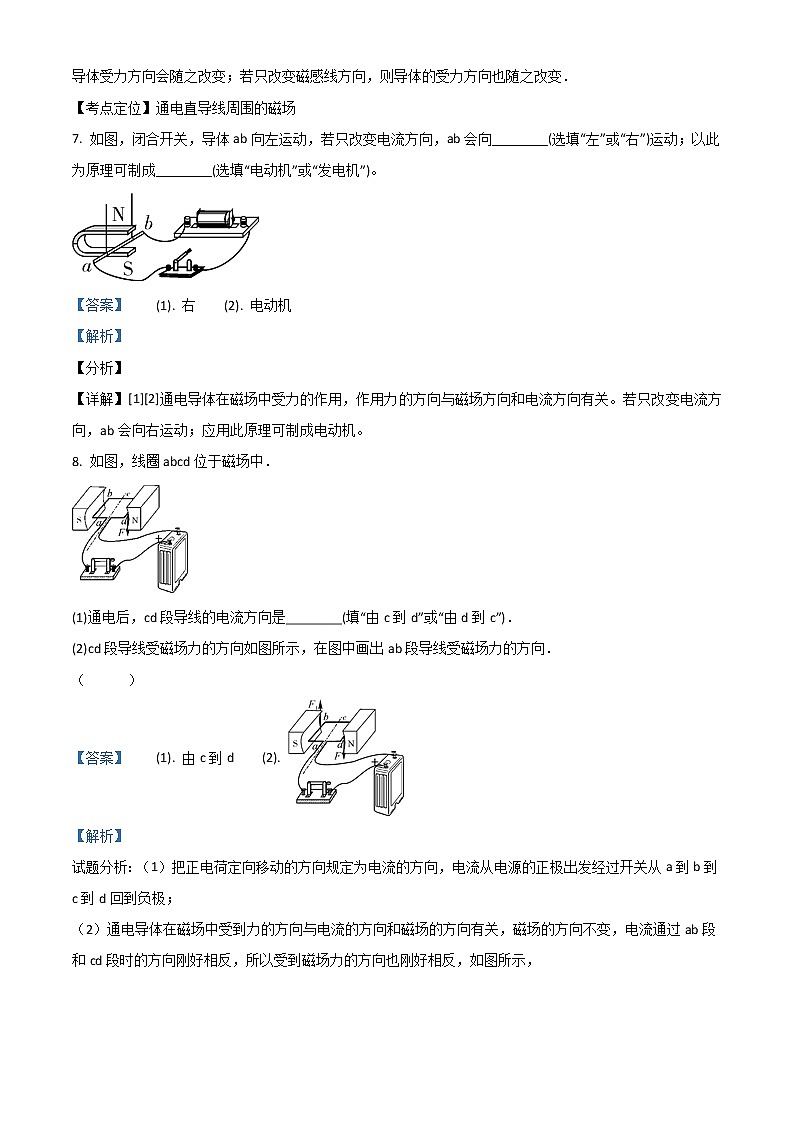

7. 如图，闭合开关，导体ab向左运动，若只改变电流方向，ab会向________(选填“左”或“右”)运动；以此为原理可制成________(选填“电动机”或“发电机”)。
【答案】 (1). 右 (2). 电动机
【解析】
【分析】
【详解】[1][2]通电导体在磁场中受力的作用，作用力的方向与磁场方向和电流方向有关。若只改变电流方向，ab会向右运动；应用此原理可制成电动机。

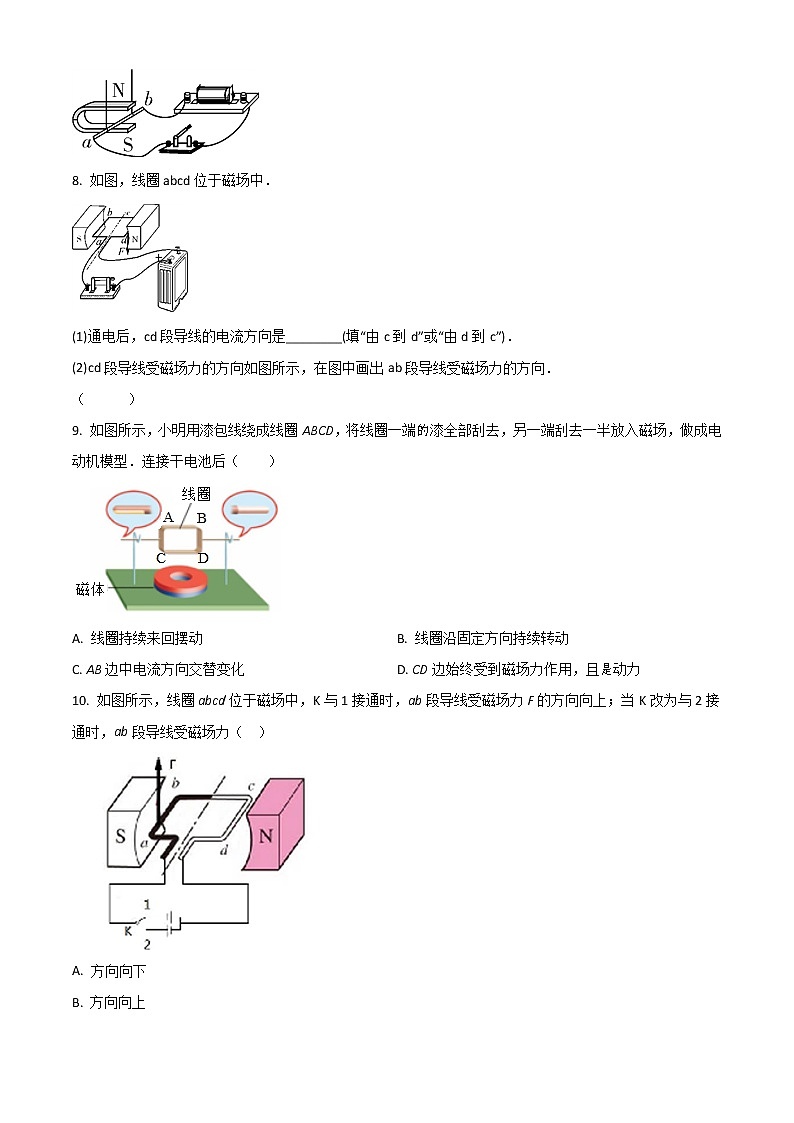

8. 如图，线圈abcd位于磁场中．
(1)通电后，cd段导线的电流方向是________(填“由c到d”或“由d到c”)．
(2)cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向．
（ ）
【答案】 (1). 由c到d (2).
【解析】
试题分析：（1）把正电荷定向移动的方向规定为电流的方向，电流从电源的正极出发经过开关从a到b到c到d回到负极；
（2）通电导体在磁场中受到力的方向与电流的方向和磁场的方向有关，磁场的方向不变，电流通过ab段和cd段时的方向刚好相反，所以受到磁场力的方向也刚好相反，如图所示，
考点：电流磁场的方向与电流的方向、磁场的方向有关
9. 如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型．连接干电池后（ ）
A. 线圈持续来回摆动B. 线圈沿固定方向持续转动
C. AB边中电流方向交替变化D. CD边始终受到磁场力作用，且是动力
【答案】B
【解析】
【分析】
【详解】该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去。
AB、线圈沿固定方向持续转动，故A不符合题意，B符合题意；
C、据上面的分析可知，AB边中电流方向是不变的，故C不符合题意；
D、据上面的分析可知，CD边只有半圈受到磁场力作用，故D不符合题意。
故选B。
10. 如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（ ）
A. 方向向下
B. 方向向上
C. 为零，因为电源反接
D. 为零，因为电路一定是断路
【答案】A
【解析】
分析】
通电导体在磁场中受力方向与电流方向和磁场方向有关，保持一个不变，改变另一个方向，导体受力方向改变。
【详解】如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，磁场方向不变，导体中电流方向相反了，则ab段导线受磁场力相反，方向向下，故A正确。
故选A。
11. 小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作．他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其开始不工作的原因可能是
A. 直流电动机的铜半环与电刷接触不良
B. 电源电压太低
C. 线圈刚好处于平衡位置
D. 线圈中的电流太小
【答案】C
【解析】
试题分析：接触不良，形成开路，电路中没有电流，形不成通电导体，故电动机始终不会工作，故A不符合题意；若是线圈两端的电压太低，即线圈中的电流很小，线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故B不符合题意；平衡位置时电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动，但是用手轻轻地碰了一下线圈后，线圈越过平衡位置，继续转动，故C符合题意；若是线圈中的电流太小，同样线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故D不符合题意．
考点：直流电动机的构造和工作过程
12. 如图所示是灵敏电流计内部结构示意图，它工作原理是利用通电导体在_______中会受到_______的作用，使指针发生偏转，此时如果改变线圈中的电流方向，指针的偏转方向_______(填“会”或“不会”)发生改变．
【答案】 (1). 磁场 (2). 力 (3). 会
【解析】
试题分析：灵敏电流计的原理类似于电动机，是通电导体在磁场中受力转动，力的方向与导体中电流的方向及磁场的方向有关，当只改变电流方向时，由于受力方向变化，所以指针的偏转方向也会变．
【考点定位】磁场力
13. 如图所示为课外兴趣小组自己制作电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是由于__________________；纠正上述错误后，同学们又发现风速太小，则小明应该________________提高风速．
【答案】 (1). 电源正负极接反了 (2). 增大电源电压
【解析】
(1)因为通电导体受到磁场力的方向与电流方向和磁场方向有关，当电风扇通电后电机转动，但风向后吹，说明电动机的电源正负极接反了； (2)因为通过导体受到磁场力的大小与电流的大小和磁场的强弱有关，当电风扇的风速太小时，需通过增大电路中的电流来增大风速，而增大电源电压，可以增大电路中的电流．
点睛：熟记磁场对通电导线的作用 ，难度不大．
14. 如图所示，线圈向左运动，那么当电流方向改变时，线圈将向________运动；如此反复，线圈带动纸盆________而发声．与扬声器原理相似的是________(填“电动机”或“发电机”)．
【答案】 (1). 右 (2). 振动 (3). 电动机
拓展题
【解析】
当给线圈通电时，通电线圈就会在磁场中受到力的作用，力的方向跟电流的方向有关．所以当电流方向改变时，线圈的受力方向就变得相反，则线圈将向右运动；由于线圈中的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．与扬声器原理相似的是电动机，电动机也是依据通电线圈在磁场中受力转动的原理制成的，而发电机的原理是电磁感应．
点睛：考察扬声器和耳机的构造和原理，不易掌握．
15. 一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：
①a接正极、b接负极，线圈中通与图甲电流方向相同的电流
②b接正极、a接负极，线圈中通与图甲电流方向相同的电流
③a接正极、b接负极，线圈中通与图甲电流方向相反的电流
④b接正极、a接负极，线圈中通与图甲电流方向相反的电流
线圈刚通电时扭转方向与图甲所示的扭转方向相同的是( )
A. ①和③B. ②和④
C. ①和④D. ②和③
【答案】D
【解析】
【分析】
【详解】通电线圈在磁场中转动方向与电流方向和磁场方向有关，若电流方向与磁场方向之一发生改变时则转动方向发生改变；若两者同时改变时，则转动方向不变．
①a接正极b接负极，线圈中通与图甲电流方向相同的电流，则由右手螺旋定则判断出磁场方向与甲图相反，故线圈转动方向相反；
②b接正极a接负极，线圈中通与图甲电流方向相同的电流，则由右手螺旋定则判断出磁场方向与甲图相同，故线圈转动方向相同；
③a接正极b接负极，线圈中通与图甲电流方向相反的电流，则由右手螺旋定则判断出磁场方向与甲图相反，线圈中通与图甲电流方向相反的电流，故线圈转动方向相同；
④b接正极a接负极，线圈中通与图甲电流方向相反的电流，则由右手螺旋定则判断出磁场方向与甲图相同，因线圈中通与图甲电流方向相反的电流，故故线圈转动方向相反．故答案选②和③，即D．
A. 电炉B. 电风扇C. 电饭煲D. 电铃
【答案】B
【解析】
电风扇是利用电动机带动扇叶转动的，将电能转化为机械能；电炉、电饭煲均为利用电流的热效应；电铃是利用电流的磁效应．
2. 如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）
A. 调换磁极B. 取走一节干电池
C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片
【答案】A
【解析】
【分析】
导体棒ab在磁场中受力的作用，力的方向与磁场方向和电流方向有关，因此要使导体棒向左运动可使力的方向发生变化，可以改变磁场方向或电流方向。
【详解】A．调换磁极，改变了磁场的方向，导体棒受力方向改变，能使导体棒向左运动，故A符合题意为答案；
B．取走一节干电池，改变了电流的大小，不能改变导体棒的受力方向，故B不符合题意；
C．将导体棒a、b端对调，对电路无影响，故C不可行；
D．将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故D不可行。
故选A
3. 为了保证电动机朝一个方向转动，能自动完成这一任务的是( )
A. 继电器B. 电刷C. 变阻器D. 换向器
【答案】D
【解析】
【分析】
【详解】直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动．
4. 如图为直流电动机的基本构造示意图．以下相关的分析中正确的是( )
A. 电动机是利用电流周围存在磁场的原理工作的
B. 电动机工作过程中，消耗的电能转化为机械能
C. 使线圈连续不停地转动下去是靠电磁继电器来实现的
D. 同时改变磁感线方向和电流方向可以改变线圈转动的方向
【答案】B
【解析】
A. 电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误； B. 电动机工作过程中，消耗的电能转化为机械能，故B正确； C. 使线圈连续不停地转动下去是靠换向器来实现的，故C错误； D. 电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故同时改变磁感线的方向和电流方向，改变线圈转动的方向不变，故D错误．
点睛：只要熟练掌握直流电动机的构造和工作过程，不难解答．
5. 电风扇之所以能够工作，是因为________带动了叶片旋转．
【答案】电动机
【解析】
电风扇的主要部件是电动机，即其通电后之所以能够工作，是因为电动机带动了叶片的转动．
6. 通电导体在磁场中受力的方向跟磁感线方向和___方向有关．
【答案】电流
【解析】
【分析】
【详解】试题分析：通电导体在磁场中受力的方向与电流方向和磁感线方向有关；若只改变电流方向，则导体受力方向会随之改变；若只改变磁感线方向，则导体的受力方向也随之改变．
【考点定位】通电直导线周围的磁场
7. 如图，闭合开关，导体ab向左运动，若只改变电流方向，ab会向________(选填“左”或“右”)运动；以此为原理可制成________(选填“电动机”或“发电机”)。
【答案】 (1). 右 (2). 电动机
【解析】
【分析】
【详解】[1][2]通电导体在磁场中受力的作用，作用力的方向与磁场方向和电流方向有关。若只改变电流方向，ab会向右运动；应用此原理可制成电动机。
8. 如图，线圈abcd位于磁场中．
(1)通电后，cd段导线的电流方向是________(填“由c到d”或“由d到c”)．
(2)cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向．
（ ）
【答案】 (1). 由c到d (2).
【解析】
试题分析：（1）把正电荷定向移动的方向规定为电流的方向，电流从电源的正极出发经过开关从a到b到c到d回到负极；
（2）通电导体在磁场中受到力的方向与电流的方向和磁场的方向有关，磁场的方向不变，电流通过ab段和cd段时的方向刚好相反，所以受到磁场力的方向也刚好相反，如图所示，
考点：电流磁场的方向与电流的方向、磁场的方向有关
9. 如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型．连接干电池后（ ）
A. 线圈持续来回摆动B. 线圈沿固定方向持续转动
C. AB边中电流方向交替变化D. CD边始终受到磁场力作用，且是动力
【答案】B
【解析】
【分析】
【详解】该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去。
AB、线圈沿固定方向持续转动，故A不符合题意，B符合题意；
C、据上面的分析可知，AB边中电流方向是不变的，故C不符合题意；
D、据上面的分析可知，CD边只有半圈受到磁场力作用，故D不符合题意。
故选B。
10. 如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（ ）
A. 方向向下
B. 方向向上
C. 为零，因为电源反接
D. 为零，因为电路一定是断路
【答案】A
【解析】
分析】
通电导体在磁场中受力方向与电流方向和磁场方向有关，保持一个不变，改变另一个方向，导体受力方向改变。
【详解】如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，磁场方向不变，导体中电流方向相反了，则ab段导线受磁场力相反，方向向下，故A正确。
故选A。
11. 小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作．他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其开始不工作的原因可能是
A. 直流电动机的铜半环与电刷接触不良
B. 电源电压太低
C. 线圈刚好处于平衡位置
D. 线圈中的电流太小
【答案】C
【解析】
试题分析：接触不良，形成开路，电路中没有电流，形不成通电导体，故电动机始终不会工作，故A不符合题意；若是线圈两端的电压太低，即线圈中的电流很小，线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故B不符合题意；平衡位置时电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动，但是用手轻轻地碰了一下线圈后，线圈越过平衡位置，继续转动，故C符合题意；若是线圈中的电流太小，同样线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故D不符合题意．
考点：直流电动机的构造和工作过程
12. 如图所示是灵敏电流计内部结构示意图，它工作原理是利用通电导体在_______中会受到_______的作用，使指针发生偏转，此时如果改变线圈中的电流方向，指针的偏转方向_______(填“会”或“不会”)发生改变．
【答案】 (1). 磁场 (2). 力 (3). 会
【解析】
试题分析：灵敏电流计的原理类似于电动机，是通电导体在磁场中受力转动，力的方向与导体中电流的方向及磁场的方向有关，当只改变电流方向时，由于受力方向变化，所以指针的偏转方向也会变．
【考点定位】磁场力
13. 如图所示为课外兴趣小组自己制作电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是由于__________________；纠正上述错误后，同学们又发现风速太小，则小明应该________________提高风速．
【答案】 (1). 电源正负极接反了 (2). 增大电源电压
【解析】
(1)因为通电导体受到磁场力的方向与电流方向和磁场方向有关，当电风扇通电后电机转动，但风向后吹，说明电动机的电源正负极接反了； (2)因为通过导体受到磁场力的大小与电流的大小和磁场的强弱有关，当电风扇的风速太小时，需通过增大电路中的电流来增大风速，而增大电源电压，可以增大电路中的电流．
点睛：熟记磁场对通电导线的作用 ，难度不大．
14. 如图所示，线圈向左运动，那么当电流方向改变时，线圈将向________运动；如此反复，线圈带动纸盆________而发声．与扬声器原理相似的是________(填“电动机”或“发电机”)．
【答案】 (1). 右 (2). 振动 (3). 电动机
拓展题
【解析】
当给线圈通电时，通电线圈就会在磁场中受到力的作用，力的方向跟电流的方向有关．所以当电流方向改变时，线圈的受力方向就变得相反，则线圈将向右运动；由于线圈中的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．与扬声器原理相似的是电动机，电动机也是依据通电线圈在磁场中受力转动的原理制成的，而发电机的原理是电磁感应．
点睛：考察扬声器和耳机的构造和原理，不易掌握．
15. 一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：
①a接正极、b接负极，线圈中通与图甲电流方向相同的电流
②b接正极、a接负极，线圈中通与图甲电流方向相同的电流
③a接正极、b接负极，线圈中通与图甲电流方向相反的电流
④b接正极、a接负极，线圈中通与图甲电流方向相反的电流
线圈刚通电时扭转方向与图甲所示的扭转方向相同的是( )
A. ①和③B. ②和④
C. ①和④D. ②和③
【答案】D
【解析】
【分析】
【详解】通电线圈在磁场中转动方向与电流方向和磁场方向有关，若电流方向与磁场方向之一发生改变时则转动方向发生改变；若两者同时改变时，则转动方向不变．
①a接正极b接负极，线圈中通与图甲电流方向相同的电流，则由右手螺旋定则判断出磁场方向与甲图相反，故线圈转动方向相反；
②b接正极a接负极，线圈中通与图甲电流方向相同的电流，则由右手螺旋定则判断出磁场方向与甲图相同，故线圈转动方向相同；
③a接正极b接负极，线圈中通与图甲电流方向相反的电流，则由右手螺旋定则判断出磁场方向与甲图相反，线圈中通与图甲电流方向相反的电流，故线圈转动方向相同；
④b接正极a接负极，线圈中通与图甲电流方向相反的电流，则由右手螺旋定则判断出磁场方向与甲图相同，因线圈中通与图甲电流方向相反的电流，故故线圈转动方向相反．故答案选②和③，即D．
