人教版九年级全册第十七章 欧姆定律综合与测试单元测试当堂达标检测题

这是一份人教版九年级全册第十七章 欧姆定律综合与测试单元测试当堂达标检测题，共10页。试卷主要包含了单选题，多选题，填空题，实验题，计算题，作图题，综合题等内容，欢迎下载使用。

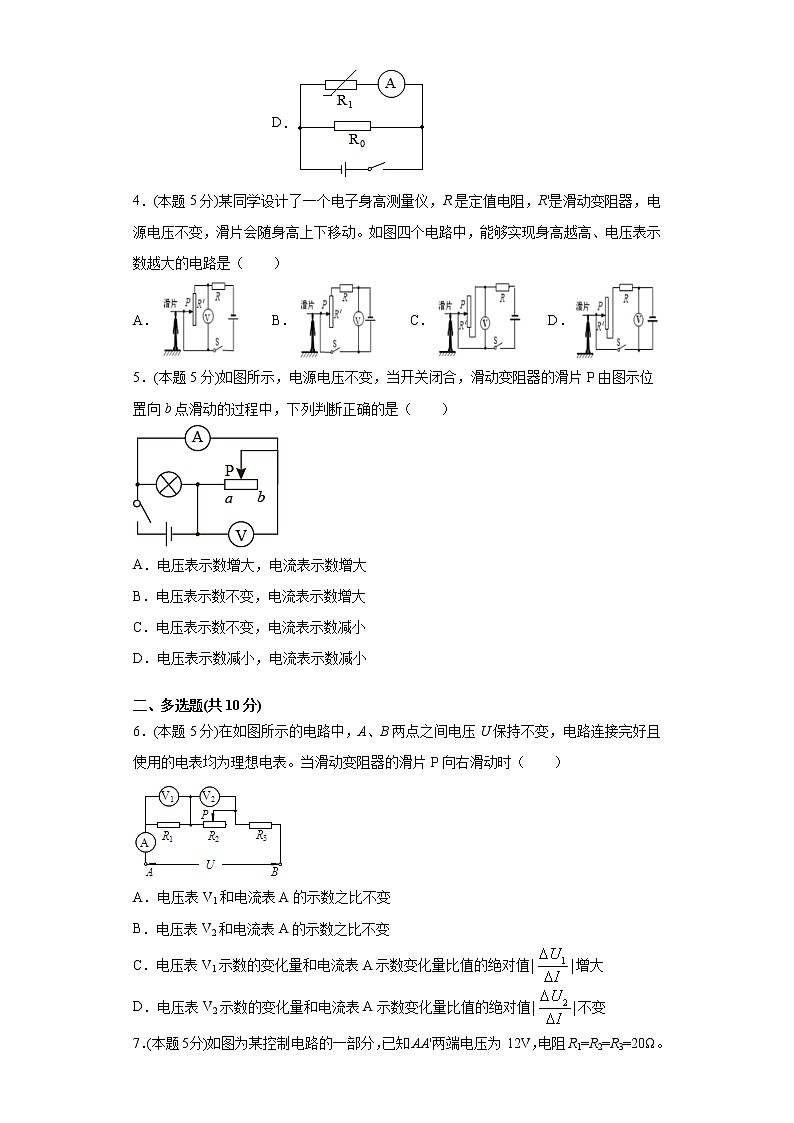

人教版九年级第十七章欧姆定律单元测试卷  一、单选题(共25分)1．(本题5分)在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的关系图象，从图中可以看出R1与R2的大小关系（　　）A．  B．  C．  D．无法确定2．(本题5分)由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（　　）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻是导体本身的一种性质，跟电压、电流无关D．通过导线的电流为0时，其电阻变为03．(本题5分)老昆明网红小吃城里有这样一段“钢琴楼梯”，当游客站在台阶上时，台阶上压力增大，电表示数增大，台阶发光。下列四副电路图中，电源电压不变，R0为定值电阻，R1为压敏电阻，其阻值随压力的增大（减小）而变小（变大）。其中不符合要求的是（　　）A． B． C． D．4．(本题5分)某同学设计了一个电子身高测量仪，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下移动。如图四个电路中，能够实现身高越高、电压表示数越大的电路是（　　）A． B． C． D．5．(本题5分)如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由图示位置向b点滑动的过程中，下列判断正确的是（　　）A．电压表示数增大，电流表示数增大B．电压表示数不变，电流表示数增大C．电压表示数不变，电流表示数减小D．电压表示数减小，电流表示数减小 二、多选题(共10分)6．(本题5分)在如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时（　　）A．电压表V1和电流表A的示数之比不变B．电压表V2和电流表A的示数之比不变C．电压表V1示数的变化量和电流表A示数变化量比值的绝对值增大D．电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变7．(本题5分)如图为某控制电路的一部分，已知AA'两端电压为 12V，电阻R1=R2=R3=20Ω。则（　　）A．开关 S1断开时，电压表的示数为0B．开关 S1断开时，电压表的示数为12VC．开关 S1、S2均闭合时，电压表示数为 8VD．开关 S1闭合，S2断开时，电压表的示数为 8V  三、填空题(共25分)8．(本题5分)有两个阻值不同的定值电阻R1和R2，它们的电压随电流变化的U-I图像如图所示，根据图像可知：R1：R2=______，如果把R1、R2两个电阻串联在一个电压为12V的电源上时，R1两端的电压U1=_______V。9．(本题5分)如图电源电压不变，，。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关全都闭合时，电流表的示数为1.5A，则通过灯泡L的电流是_______A。10．(本题5分)如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V；当滑片P置于变阻器的中点时，电压表的示数为4V。则电源电压为_______V。11．(本题5分)如图所示，闭合开关S，A1、A2两电流表示数之比4:3，则R1与R2两端的电压之比U1:U2=_______，电阻之比R1:R2=______。
 12．(本题5分)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则灯L1、L2亮度变化情况是_______。 四、实验题(共13分)13．(本题13分)实验小组在“探究电流与电阻的关系”实验中，电路图如图甲所示。电源电压恒为6V，定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。（1）实验小组根据电路图连接了实物电路如图乙，其中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上（导线不允许交叉）；______（2）电路改正以后，闭合开关前应将滑动变阻器滑片调至最______（选填“左”或“右”）端；（3）连接好电路后，如果将电流表和电压表在电路中的位置交换，则闭合开关后，会发现两表中只有______（选填“电流”或“电压”）表有示数；（4）实验小组依次换用5Ω、10Ω、20Ω、40Ω的电阻的过程中，不改变滑动变阻器滑片的位置，将5Ω电阻换成10Ω时，应在闭合电路后，将滑片向______（选填“左”或“右”）移动，其目的是______；（5）实验小组根据实验测得的数据，绘出电流I与电阻倒数关系的图像丙，由图丙可知：电压一定时，电流与电阻成______；（6）为完成整个实验，应该选择______（填选项）种规格的滑动变阻器。A．50Ω  1.0A    B．100Ω  1.2A    C．200Ω  0.6A 五、计算题(共9分)14．(本题9分)如图所示，R1=1Ω，R2=3Ω，R3=2Ω，电源电压保持不变，若S1、S2都断开时电流表示数为0.4A，求：（1）电源电压；（2）当S1闭合，S2断开时，电流表的示数；（3）当S1、S2均闭合时，电路中的总电阻。 六、作图题(共7分)15．(本题7分)在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后：（a）电流方向如图所示；（b）移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大。 七、综合题(共11分)16．(本题11分)在图所示电路中，定值电阻欧，滑动变阻器标有“”字样。当闭合电键S时，若电源电压为12伏，通过的电流为0.4安。（1）求两端的电压___________。（2）求此时连入电路的阻值___________。（3）若电源电压在6伏~15伏间可变，在确保电路正常工作前提下，当电源电压为___________伏时，通过移动变阻器滑片的位置，可使电路中电流的变化量为最大，并求出这个最大值___________。
参考答案1．A2．C3．A4．C5．C6．AD7．BD8．5：3    7.5    9．0.510．1211．1:1    3:1    12．L1变暗，L2变亮13．    右    电压    右    保证定值电阻两端的电压不变    反比    B    【详解】(1)[1]乙图中电流表与电阻并联了，而电压表串联在电路中，根据电流表和电压表的使用规则，应将电压表改成与电阻并联，电流表改成与电阻串联，如图：
 (2)[2]为保护电路，开关闭合前应将滑动变阻器滑片置于阻值最大处，图中滑动变阻器连接左下端，则应将滑片置于最右端电阻为最大。(3)[3]如果将电流表和电压表在电路中的位置交换，则电压表串联在电路中，因电压表相当于断路，故此时电路中没有电流，即电流表没有示数；电压表连接在电源两端，测电源电压，故电压表有示数。(4)[4][5]将5Ω电阻换成10Ω，根据串联电路分压规律可知，电阻两端的电压将变大。而探究电流与电阻的关系要控制电压不变，故应将电阻两端电压降低为原来的值。再根据分压规律可知，应增大滑动变阻器的电阻来增大滑动变阻器的分压，才能使电阻两端的电压保持与原来不变。(5)[6]图丙中电流与电阻的倒数关系图像为过原点的直线，说明电流与电阻的倒数成正比，则说明电流与电阻成反比。(6)[7]由图丙可知，定值电阻两端的电压为U=IR==2V因电源电压为6V，则滑动变阻器需分压4V，即滑动变阻器两端电压为定值电阻两端电压的两倍，根据分压规律可知，滑动变阻器的阻值应为定值电阻的两倍，则当换上最大定值电阻40Ω时，滑动变阻器阻值应为80Ω，故应选择“100Ω 1.2A ”的滑动变阻器。14．(1)1.2V；(2)0.6A；(3)1.2Ω【详解】解：(1)当S1、S2都断开时，电阻R1、R3串联在电路中，电路中的电流为0.4A，电路的总电阻R=R1+R3=1Ω+2Ω=3Ω电源电压U=IR=0.4A×3Ω=1.2V(2)当S1闭合，S2断开时，电路中只有R3工作，则电路中的电流，即电流表的示数(3)当S1、S2都闭合时，电阻R2、R3并联在电路中，据并联电路特点有答：(1)电源电压为1.2V；(2)当S1闭合，S2断开时，电流表的示数为0.6A；(3)当S1、S2均闭合时，电路中的总电阻为1.2Ω。15．【详解】根据电压表应与被测用电器并联，读图知道，左右两个位置不可能是电压表，则电压表应在中间的位置。根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变大，说明电压表测的是肚灯泡两端的电压，则左侧的位置应该是电流表，右侧的位置应该是电源，且电源的正极朝下，故如下图：16．4V        10    0.83A    【详解】解：(1)[1]由可得，R1两端的电压U1=I1R1=0.4A×10Ω=4V(2)[2]因串联电路中总电压等于各分电压之和，所以，R2两端的电压U2=U-U1=12V-4V=8V因串联电路中各处的电流相等，所以，R2连入电路的阻值(3)[3][4]当滑动变阻器接入电路中的电阻为0且电路中的电流为1A时，通过移动变阻器滑片的位置，可使电路中电流的变化量为最大，则电源的电压U=ImaxR1=1A×10Ω=10V当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，因串联电路中总电阻等于各分电阻之和，所以电流表示数的最大变化量答：(1) R1两端的电压为4V；(2)此时变阻器R2连入电路的阻值为20Ω；(3)在确保电路正常工作前提下，当电源电压为10伏时，通过移动变阻器滑片的位置，可使电路中电流的变化量为最大，最大值为0.83A。
