重难点突破
1、摩擦起电：电子转移。
2、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
3、电流形成：电荷的定向移动形成电流。
正负离子定向移动都可以形成电流。
4、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反。
5、（1）导体：金属、石墨、人体、大地、酸 碱 盐溶液等。
导电原因：导体中有大量的可自由移动的电荷。
（2）绝缘体：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有自由移动的电荷。
6、电路中获得持续电流的条件：
（1）电路中有电源（或电路两端有电压）；
（2）电路是连通的。
7、电阻：影响电阻的因素：（1）材料 （2）长度 （3）横截面积 （4）温度
8、滑动变阻器：
（1）原理：改变电阻丝连入电路中的长度来改变电阻。
（2）作用：①保护电路；②改变自身电阻来调节其他用电器的电流和电压。
9、（1）串、并联电路电流的特点
①串联电路特点：串联电路电流处处相等；
②并联电路特点：并联电路中，干路总电流等于各支路电路之和。
（2）串、并联电路电压的特点
①串联电路特点：串联电路两端的总电压等于各部分电路两端的电压之和；
②并联电路特点：并联电路中，各支路两端的电压相等。
10、利用电流表、电压表判断电路故障
（1）电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数：
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
（3）电流表电压表均无示数：
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
金题精讲
题一：有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B与D相吸引，则下列判断正确的是（ ）
A．A带负电，D带负电，B一定带正电
B．A带负电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，也可能不带电
D．A带正电，D带正电，B一定不带电
题二：两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（ ）
A．张角一定都减小，且带上等量的异种电荷
B．张角一定都增大，且带上等量的异种电荷
C．张角一定是有一个增大，且带上等量的同种电荷
D．张角一定是有一个减小，且带上等量的同种电荷
题三：如图所示，当开关S闭合后，三盏灯并联的电路是（ ）
题四：如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D B．B、C C．A、B D．C、D
题五：如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（ ）
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
题六：在如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。则故障一定是（ ）
A．灯泡断路 B．灯泡短路 C．电阻R短路 D．电阻R断路
题七：在如图所示的电路中，电源电压为6 V，开关闭合后，电灯L1、L2均不发光。用电压表逐段测量，结果是：Uab＝0 V，Uad＝6 V，Ubc＝0 V，Ucd＝6 V．由此可以判断此电路的故障可能是（ ）
A．电路的aL1b部分发生断路
B．电路的aL2c部分发生断路
C．电源部分发生短路
D．电路的c经滑动变阻器至d部分发生断路
题八：如图所示，电流表、、的示数分别为30 mA、50 mA、70 mA，则电流表（ ）
A．A的示数是120 mA B．A的示数是70 mA
C．的示数是80 mA D．的示数是30 mA
题九：实验室有如下器材：两根长度相同、横截面积不同的镍铬合金丝，一个电源，一只电流表，一个保护电阻，一个开关，若干根导线。要求探究的问题有两个：
A．探究导体的电阻与它的横截面积的关系；
B．探究导体的电阻与它的长度的关系。
只利用上述器材能否完成A、B两个探究任务？如果你认为能，请继续回答下面①中的问题；如果你认为不能，则回答下面②中的问题。
①老师已经设计并连接好基本实验电路。
请你写出继续完成探究任务A需要进行的主要实验操作和需要记录的测量数据：__________，分析记录数据就得到导体电阻与横截面积的关系；完成探究任务B需要进行的主要实验操作和需要记录的测量数据：______________，分析记录数据就得到导体电阻与长度的关系。
②要求完成A、B两个探究任务，需要补充哪些器材？___________________________。
按你的要求补齐实验器材，老师已经设计并连接好基本实验电路，请你写出继续完成探究任务A需要进行的主要实验操作和需要记录的测量数据：_______________________，分析记录数据就得到导体电阻与横截面积的关系；完成探究任务B需要进行的主要实验操作和需要记录的测量数据：_______________________________________，分析记录数据就得到导体电阻与长度的关系。
题十：小明按如图甲所示的电路进行实验，当开关闭合后，电压表V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（ ）
A．可能L1开路
B．可能L2短路
C．可能 V1和V2所选量程不相同，L1短路
D．可能 V１和V2所选量程不相同，电路各处完好
题十一：在如图所示电路中，开关闭合后，会出现的后果是（ ）
A．电流表与电压表被烧坏
B．电流表与电压表都不会被烧坏
C．只有电压表会被烧坏
D．只有电流表会被烧坏
题十二：现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）
题十三：在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
题十四：如图所示的是理发用的电吹风的电路图，电动机符号为M，则下列对选择开关和电路连接的说法正确的是（ ）
A．开关放在“热”时，M与电热丝串联
B．开关放在“热”时，M与电热丝并联
C．开关放在“冷”时，M处于短路
D．开关放在“停”时，M被短路
题十五：分析如图所示的实物连接电路，下列说法中正确的是（ ）
A．L1、L2是串联 B．L1、L3是串联
C．L1、L2 、 L3是串联 D．L1、L2 、 L3是并联

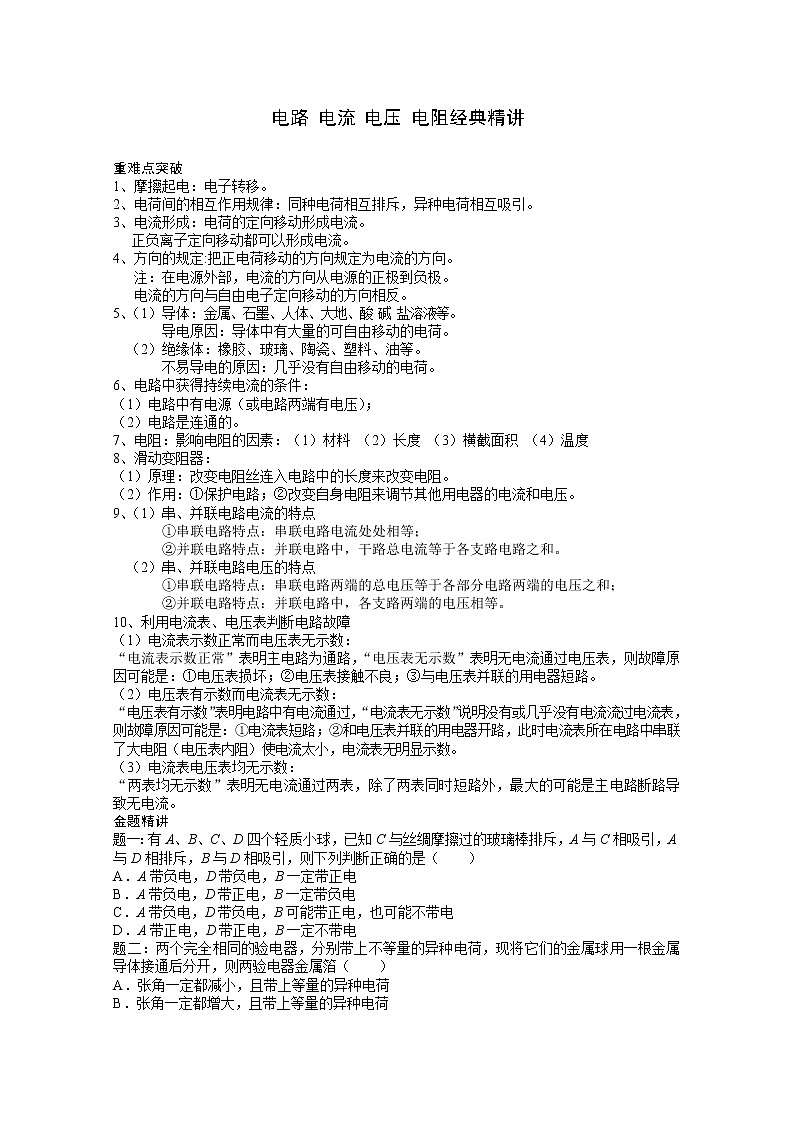

电路 电流 电压 电阻经典精讲
金题精讲
题一：C 题二：D 题三：B 题四：B 题五：C 题六：D 题七：D 题八：AC
题九：（不能）
②两根横截面积相同，长度不同的镍铬合金丝
按照电路图将两根长度相同、横截面积不同的镍铬合金丝分别的接入电路中；闭合开关，读出两次的电流表的示数，并记录下来；
按照电路图将两根横截面积相同，长度不同的镍铬合金丝分别的接入电路中；闭合开关，读出两次的电流表的示数，并记录下来。
题十：D 题十一：D 题十二：B 题十三：D 题十四：B 题十五：D
