必修21.2 空间几何体的三视图和直观图课后复习题

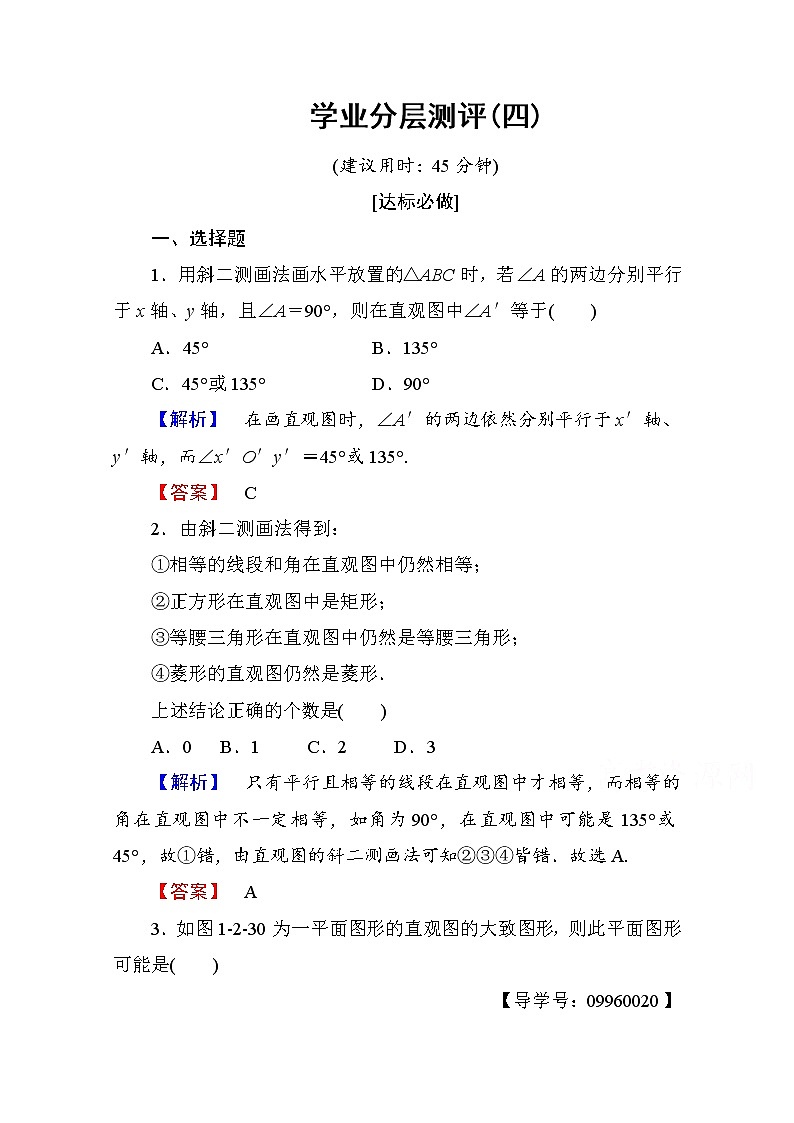

 www.ks5u.com学业分层测评(四)

(建议用时：45分钟)

[达标必做]

一、选择题

1．用斜二测画法画水平放置的△ABC时，若∠A的两边分别平行于x轴、y轴，且∠A＝90°，则在直观图中∠A′等于(　　)

A．45°　 B．135°

C．45°或135° D．90°

【解析】　在画直观图时，∠A′的两边依然分别平行于x′轴、y′轴，而∠x′O′y′＝45°或135°.

【答案】　C

2．由斜二测画法得到：

①相等的线段和角在直观图中仍然相等；

②正方形在直观图中是矩形；

③等腰三角形在直观图中仍然是等腰三角形；

④菱形的直观图仍然是菱形．

上述结论正确的个数是(　　)

A．0   B．1     C．2     D．3

【解析】　只有平行且相等的线段在直观图中才相等，而相等的角在直观图中不一定相等，如角为90°，在直观图中可能是135°或45°，故①错，由直观图的斜二测画法可知②③④皆错．故选A.

【答案】　A

3．如图1­2­30为一平面图形的直观图的大致图形，则此平面图形可能是(　　)

 【导学号：09960020】

图1­2­30

A　　　　　B　　　　　C　　　　　D

【解析】　根据该平面图形的直观图，该平面图形为一个直角梯形，且在直观图中平行于y′轴的边与底边垂直．

【答案】　C

4．(2015·江西师大附中高一检测)已知水平放置的△ABC是按“斜二测画法”得到如图1­2­31所示的直观图，其中B′O′＝C′O′＝1，A′O′＝，那么原△ABC中∠ABC的大小是(　　)

图1­2­31

A．30°    B．45°     C．60°    D．90°

【解析】　根据斜二测画法可知△ABC中，BC＝2，AO＝，AO⊥BC，∴AB＝AC＝＝2，故△ABC是等边三角形，则∠ABC＝60°.

【答案】　C

5．如图，在斜二测画法下，两个边长为1的正三角形ABC的直观图不是全等三角形的一组是(　　)

【解析】　根据斜二测画法知在A，B，D中，正三角形的顶点A，B都在x轴上，点C由AB边上的高线确定，所得直观图是全等的；对于C，左侧建系方法画出的直观图，其中有一条边长度为原三角形的边长，但右侧的建系方法中所得的直观图中没有边与原三角形的边长相等，由此可知不全等．

【答案】　C

二、填空题

6．如图1­2­32所示，四边形OABC是上底为2，下底为6，底角为45°的等腰梯形，由斜二测画法，画出这个梯形的直观图O′A′B′C′，则在直观图中梯形的高为________．

图1­2­32

【解析】　按斜二测画法，得梯形的直观图O′A′B′C′，如图所示，原图形中梯形的高CD＝2，在直观图中C′D′＝1，且∠C′D′E′＝45°，作C′E′垂直于x′轴于E′，则C′E′＝C′D′·sin 45°＝.

【答案】　

7．(2015·雅安高二检测)如图1­2­33所示，斜二测画法得到直观图四边形A′B′C′D′是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是________．

【导学号：09960021】

图1­2­33

【解析】　在梯形A′B′C′D′中，B′C′＝A′D′＋2·A′B′cos 45°＝1＋，则原平面图形是上底为1，下底为1＋，高为2的直角梯形，其面积S＝(1＋1＋)×2＝2＋.

【答案】　2＋

三、解答题

8．如图1­2­34，△A′B′C′是水平放置的平面图形的斜二测直观图，将其恢复成原图形．

图1­2­34

【解】　画法：(1)如图②，画直角坐标系xOy，在x轴上取OA＝O′A′，即CA＝C′A′；

①　　　　　　　　　②

(2)在图①中，过B′作B′D′∥y′轴，交x′轴于D′，在图②中，在x轴上取OD＝O′D′，过D作DB∥y轴，并使DB＝2D′B′.

(3)连接AB，BC，则△ABC即为△A′B′C′原来的图形，如图②.

9．有一个正六棱锥(底面为正六边形，侧面为全等的等腰三角形的棱锥)，底面边长为3 cm，高为3 cm，画出这个正六棱锥的直观图．

【解】　(1)先画出边长为3 cm的正六边形的水平放置的直观图，如图①所示；

(2)过正六边形的中心O′建立z′轴，在z′轴上截取O′V′＝3 cm，如图②所示；

(3)连接V′A′、V′B′、V′C′、V′D′、V′E′、V′F′，如图③所示；

(4)擦去辅助线，遮挡部分用虚线表示，即得到正六棱锥的直观图，如图④所示．

[自我挑战]

10．水平放置的△ABC的斜二测直观图如图1­2­35所示，已知B′C′＝4，A′C′＝3，则△ABC中AB边上的中线的长度为(　　)

 【导学号：09960022】

图1­2­35

A.   B.

C．5   D.

【解析】　由斜二测画法规则知△ABC是∠ACB为直角的三角形，其中AC＝3，BC＝8，AB＝，所以AB边上的中线长为.

【答案】　A

11．(2015·咸阳高一检测)一个水平放置的平面图形的斜二测直观图是直角梯形ABCD，如图1­2­36所示，∠ABC＝45°，AB＝AD＝1，DC⊥BC，求原平面图形的面积．

图1­2­36

【解】　过A作AE⊥BC，垂足为E，

又∵DC⊥BC且AD∥BC，

∴四边形ADCE是矩形，

∴EC＝AD＝1，由∠ABC＝45°，AB＝AD＝1知BE＝，

∴原平面图形是梯形且上下两底边长分别为1和1＋，高为2，

∴原平面图形的面积为××2＝2＋.
