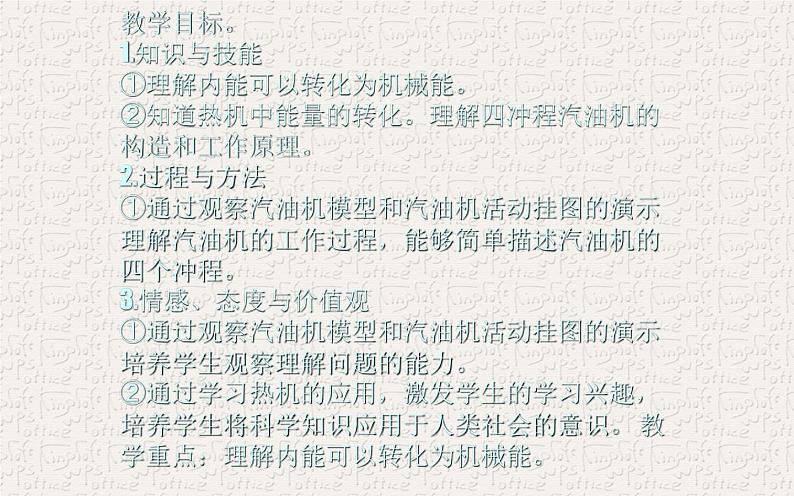

教学目标。 1.知识与技能 ①理解内能可以转化为机械能。 ②知道热机中能量的转化。理解四冲程汽油机的构造和工作原理。 2.过程与方法 ①通过观察汽油机模型和汽油机活动挂图的演示理解汽油机的工作过程，能够简单描述汽油机的四个冲程。 3.情感、态度与价值观 ①通过观察汽油机模型和汽油机活动挂图的演示培养学生观察理解问题的能力。 ②通过学习热机的应用，激发学生的学习兴趣，培养学生将科学知识应用于人类社会的意识。 教学重点：理解内能可以转化为机械能。

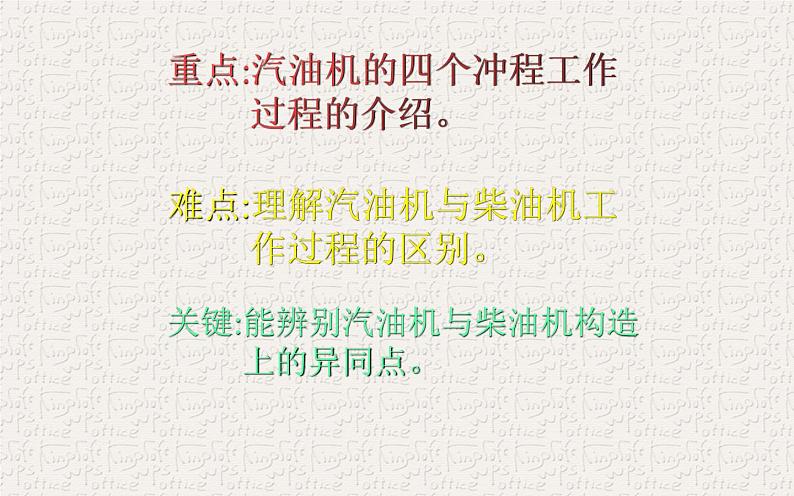

重点:汽油机的四个冲程工作 过程的介绍。
难点:理解汽油机与柴油机工 作过程的区别。
关键:能辨别汽油机与柴油机构造 上的异同点。

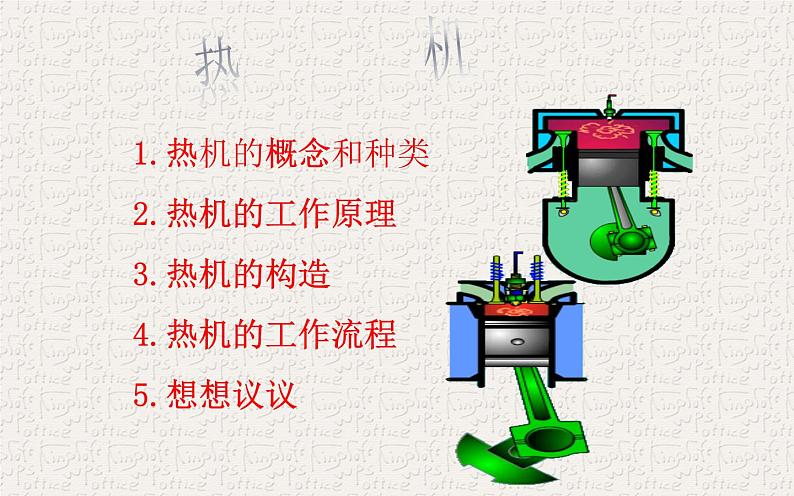

1.热机的概念和种类2.热机的工作原理3.热机的构造4.热机的工作流程5.想想议议

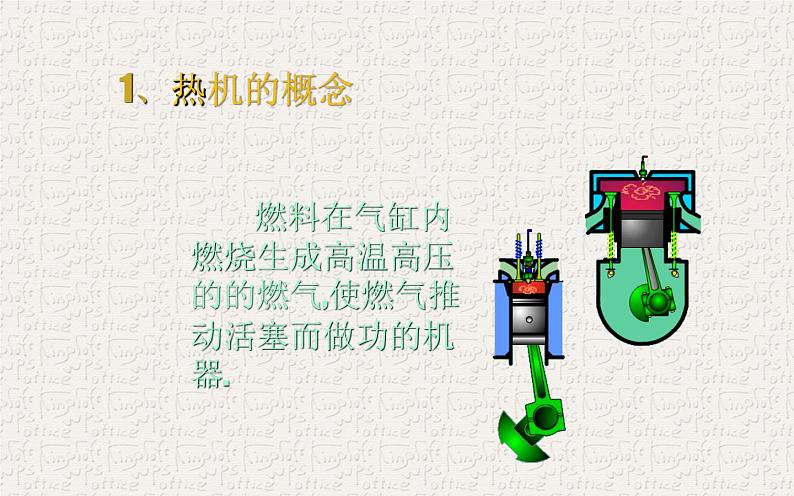

燃料在气缸内燃烧生成高温高压的的燃气,使燃气推动活塞而做功的机器.

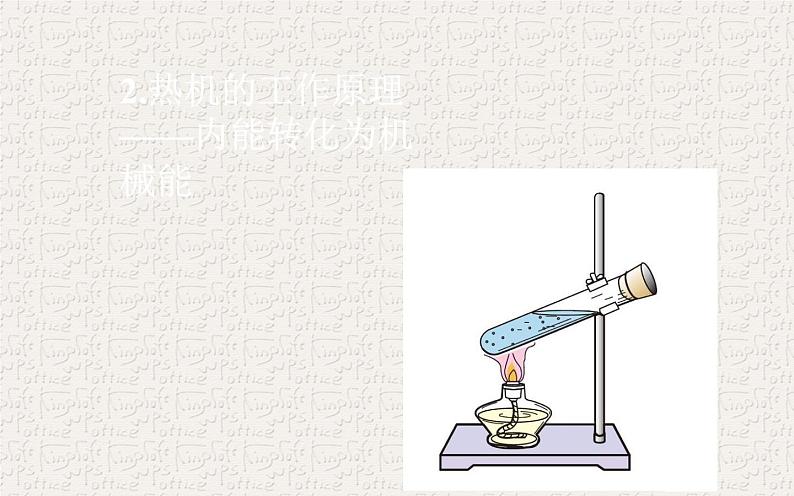

2.热机的工作原理——内能转化为机械能
3.热机的构造
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
吸气冲程 压缩冲程 做功冲程 排气冲程
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
汽油机和柴油机的工作过程有什么相同点?有什么不同点？
汽油机和柴油机 的异同点比较
1．基本构造和主要部件的作用相似。2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
1、完成课后作业。2、阅读内燃机相关文献，了解内燃机的最新发展动态。
