人教版九年级全册第1节 热机教学ppt课件

这是一份人教版九年级全册第1节 热机教学ppt课件，共20页。PPT课件主要包含了内燃机，汽油机，柴油机，归纳总结，BCD等内容，欢迎下载使用。

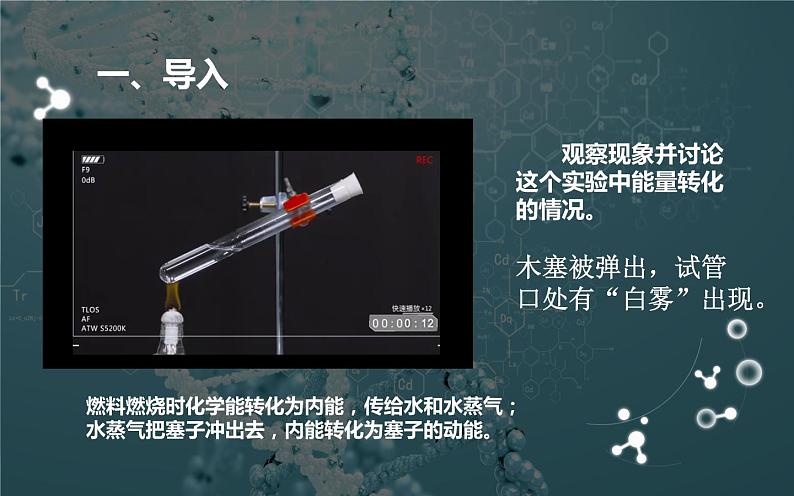

　　观察现象并讨论这个实验中能量转化的情况。
燃料燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
木塞被弹出，试管口处有“白雾”出现。

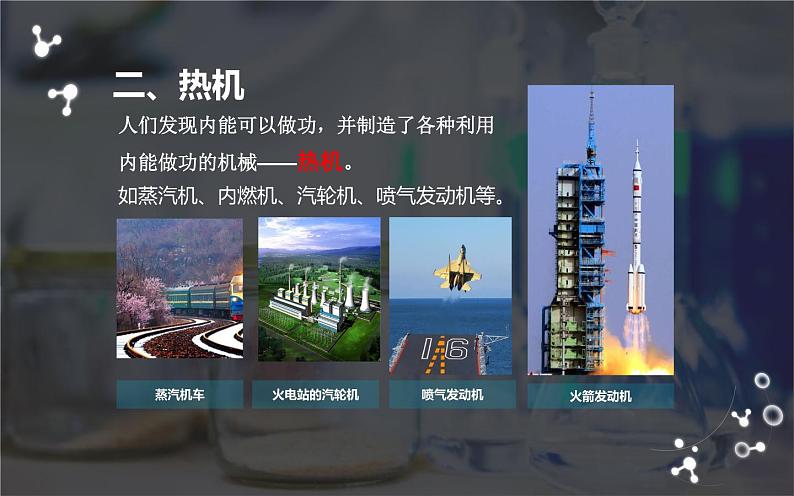

人们发现内能可以做功，并制造了各种利用内能做功的机械——热机。如蒸汽机、内燃机、汽轮机、喷气发动机等。

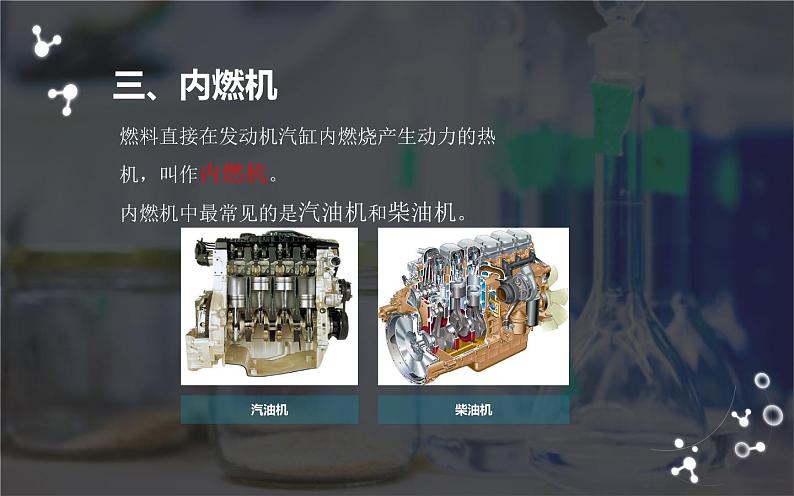

燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。内燃机中最常见的是汽油机和柴油机。

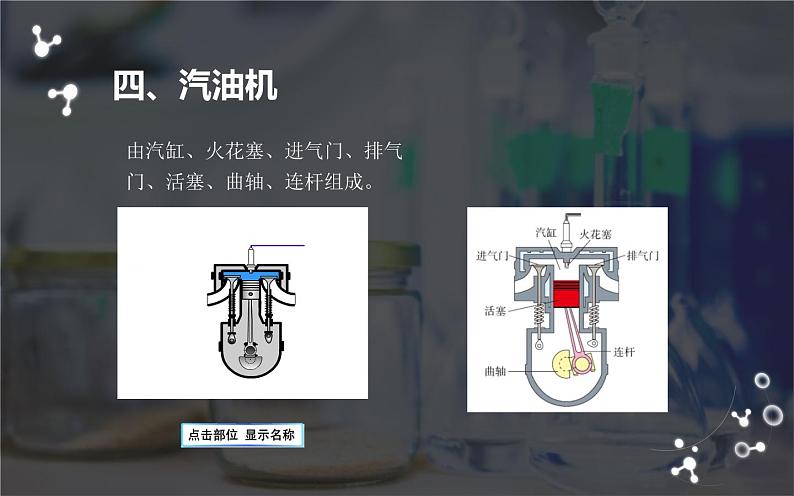

由汽缸、火花塞、进气门、排气门、活塞、曲轴、连杆组成。

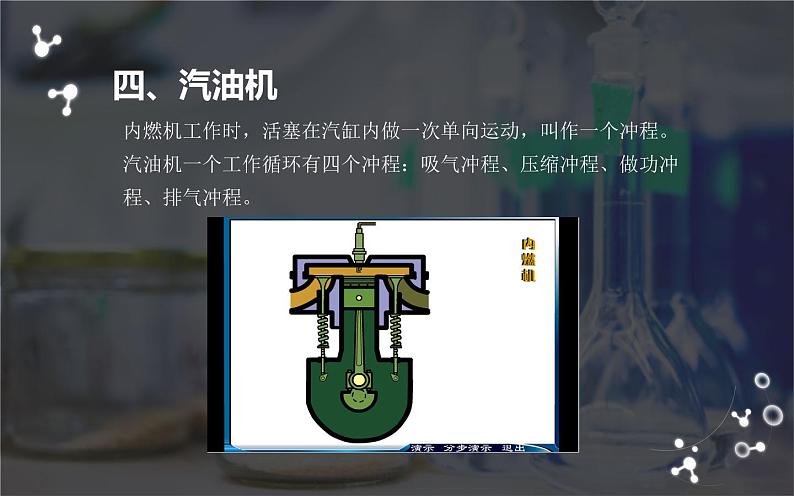

内燃机工作时，活塞在汽缸内做一次单向运动，叫作一个冲程。汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。

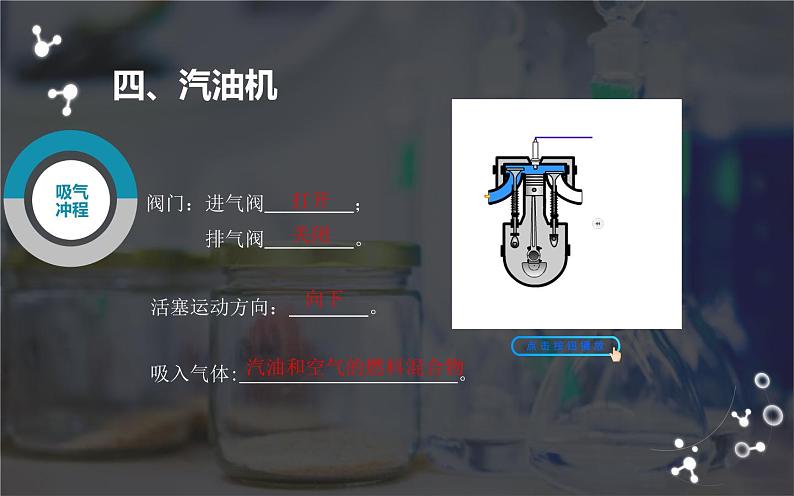

吸入气体: 。
活塞运动方向： 。
阀门：进气阀 ； 排气阀 。
汽油和空气的燃料混合物

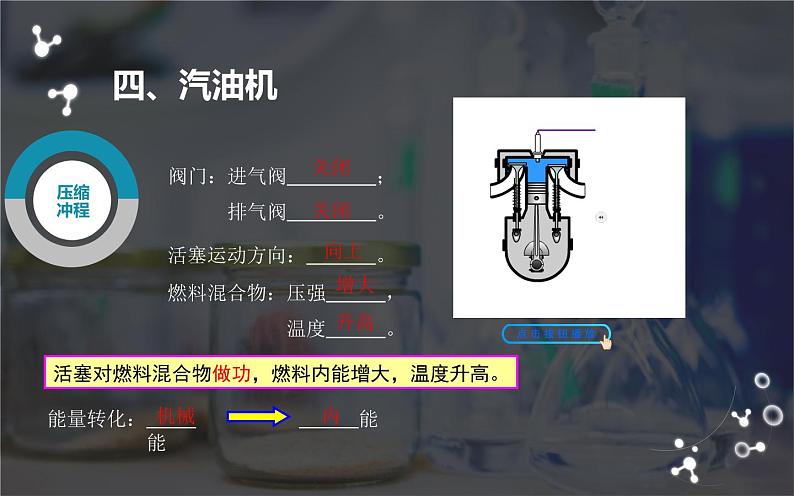

燃料混合物：压强 ， 温度 。
活塞运动方向： 。
活塞对燃料混合物做功，燃料内能增大，温度升高。
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
吸气冲程 压缩冲程 做功冲程 排气冲程
活塞运动方向： 。
吸入气体： 。
空气：压强 ，温度 。
阀门：进气阀 ； 排气阀 。
活塞压缩空气体积对空气做功，空气内能增大，温度升高。超过柴油着火点。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
汽油机和柴油机的异同点比较
都是内燃机，一个工作循环都经历四个冲程
汽车、飞机和小型农业机械
载重汽车、拖拉机、坦克
1.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是( )A.做功10次,飞轮转40周B.做功40次,飞轮转20周C.做功10次,飞轮转20周D.做功20次,飞轮转10周
3.根据汽油机和柴油机的区别，下列说法错误的是（ ）A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷 油嘴B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合C.吸气冲程是内能转化为机械能D.压缩冲程是内能转化为机械能
2.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒 做功_______次,有________个冲程,飞轮转________周。
