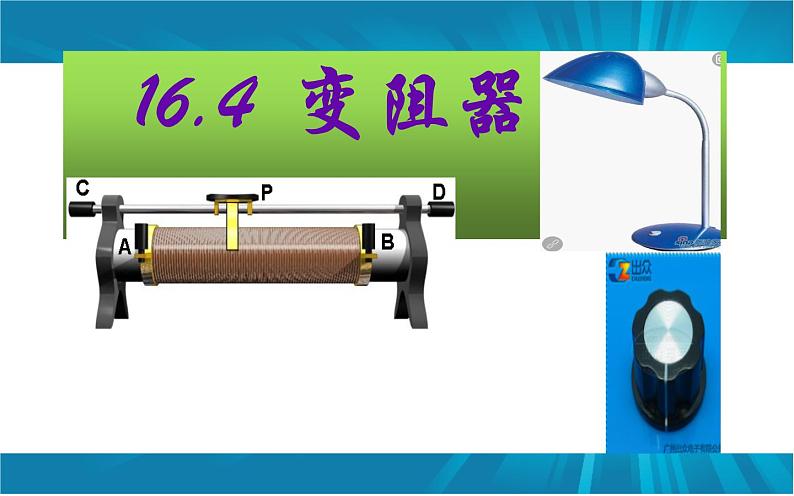

二 、认识滑动变阻器的结构（符号）

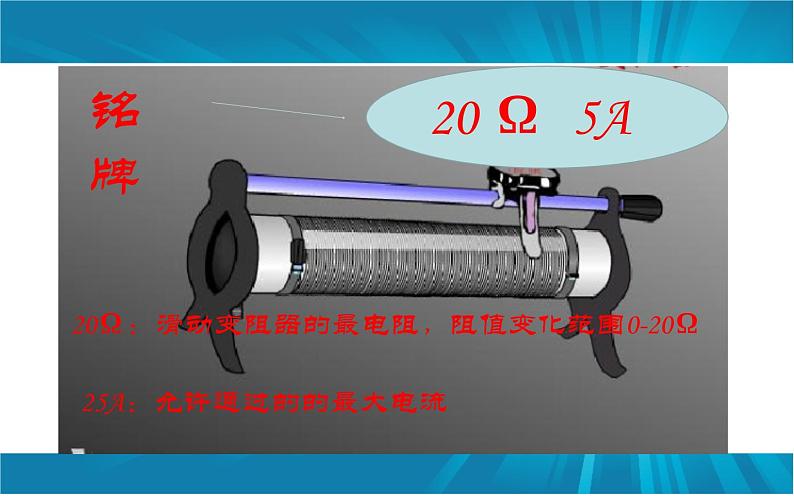

20Ω：滑动变阻器的最电阻，阻值变化范围0-20Ω
25A：允许通过的的最大电流

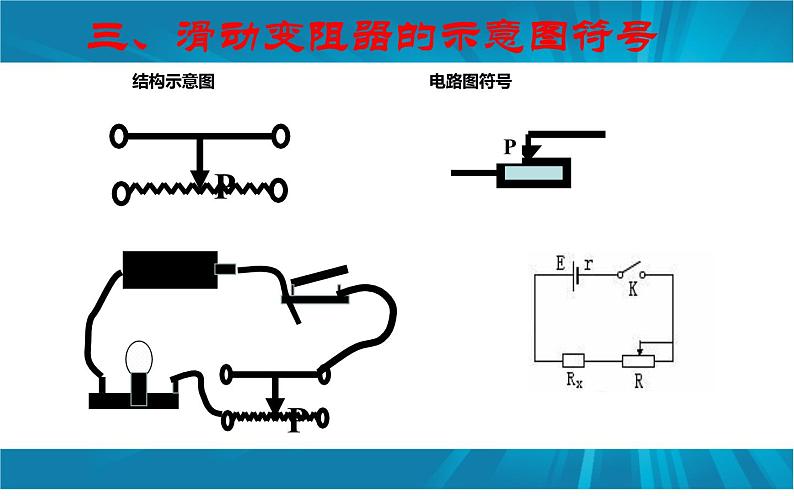

三、滑动变阻器的示意图符号
四 、 滑动变阻器的工作原理

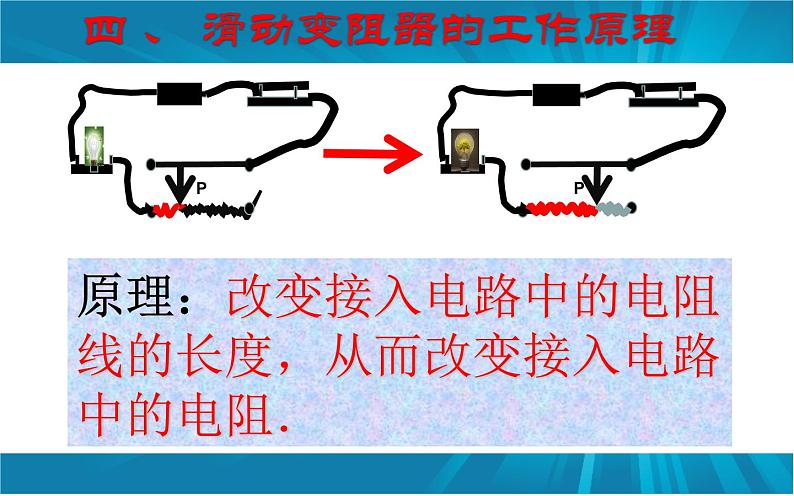

原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．

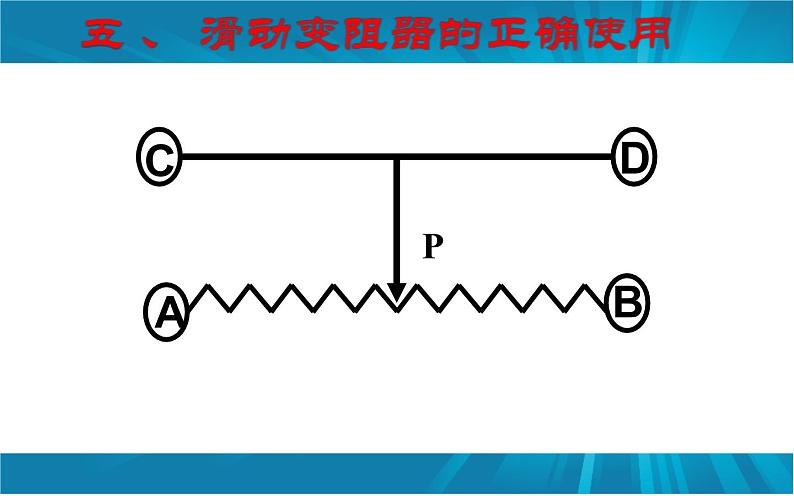

五 、 滑动变阻器的正确使用

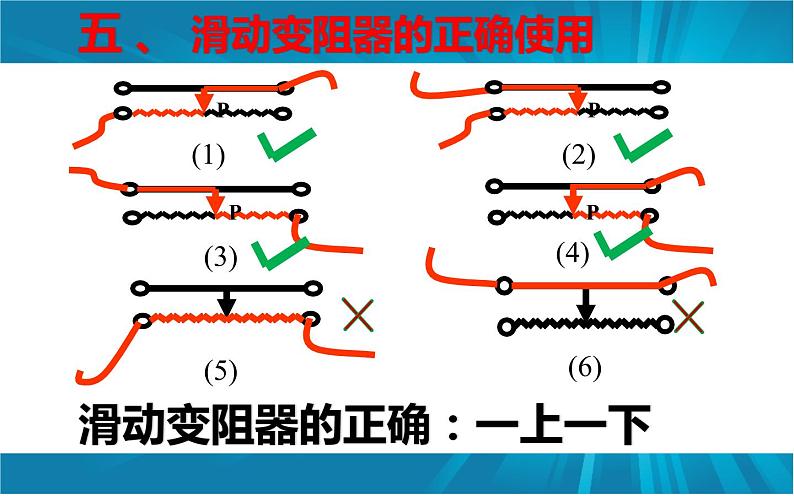

滑动变阻器的正确：一上一下
六 、判断滑动变阻器的电阻变化
1、家庭调光台灯；2、电视机的音量旋钮；3、收音机的音量旋钮；
收音机上的“音量”旋钮是一个电位器，
1、图，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为:（ ）
2、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的M、N两端．
3、如图电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L亮度变化（ ）A．L都变亮B．L变暗C．L亮度不变D．无法判断
4、如图14-1所示，当滑动变阻器滑片向右移动时，下列说法正确的是 （ ）A、连入电路的电阻变小，电路中的电流变大。B、连入电路中的电阻变小，电路中电流变小。C、连入电路的电阻变大，电路中的电流变小。 D、连入电路的电阻变大，电路中电流变大。
2、工作原理：改变接入电路中金属丝的长度从而改变电阻；
3、 接线方法：“一上一下”。
1、滑动变阻器的实物图、电路图符号；
备注： 不能使滑动变阻器电阻变化的接法有2种，其中“同上”电阻为0，而“同下”电阻是大。
4、 电阻变化规律：“远”大“近”小
