人教版2018春广东中考必备物理课件 第二部分专题训练专题一
展开
这是一份人教版2018春广东中考必备物理课件 第二部分专题训练专题一，共23页。

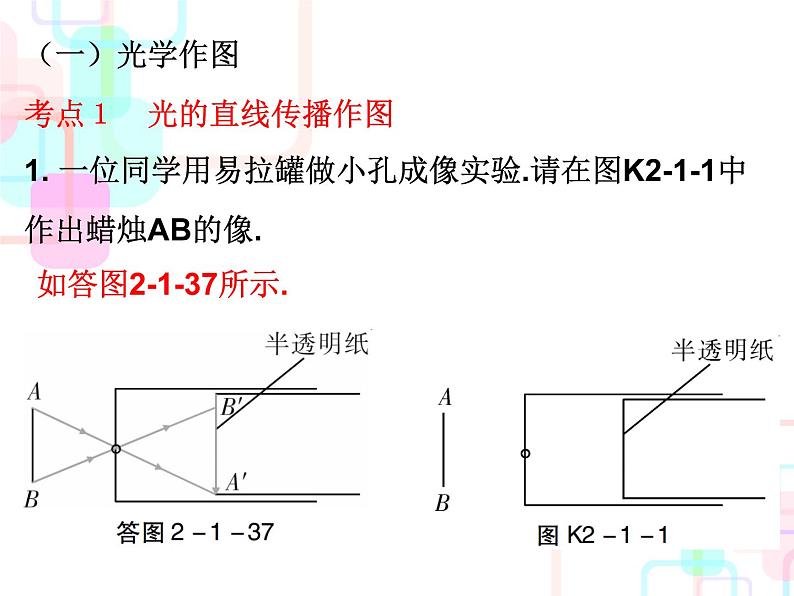

（一）光学作图考点１ 光的直线传播作图1. 一位同学用易拉罐做小孔成像实验.请在图K2-1-1中作出蜡烛AB的像.

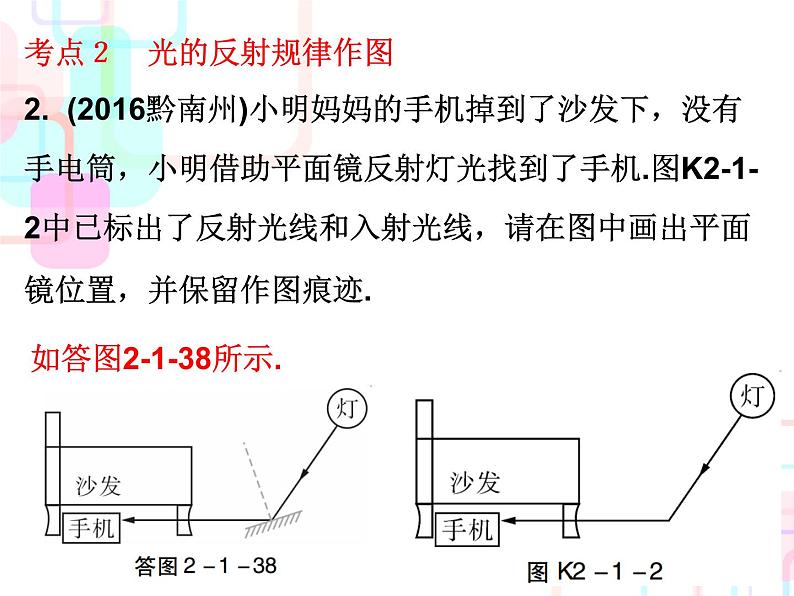

考点２ 光的反射规律作图2. (2016黔南州)小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机.图K2-1-2中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹.

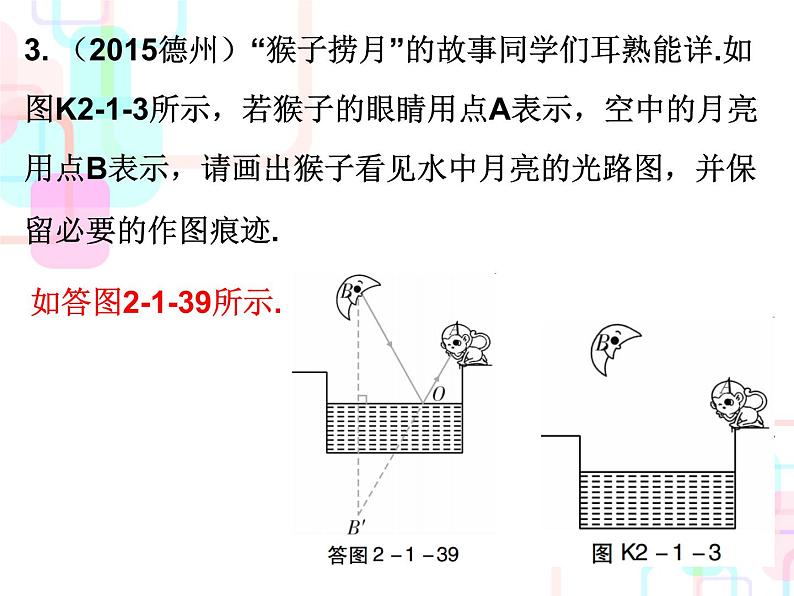

3. （2015德州）“猴子捞月”的故事同学们耳熟能详.如图K2-1-3所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹.

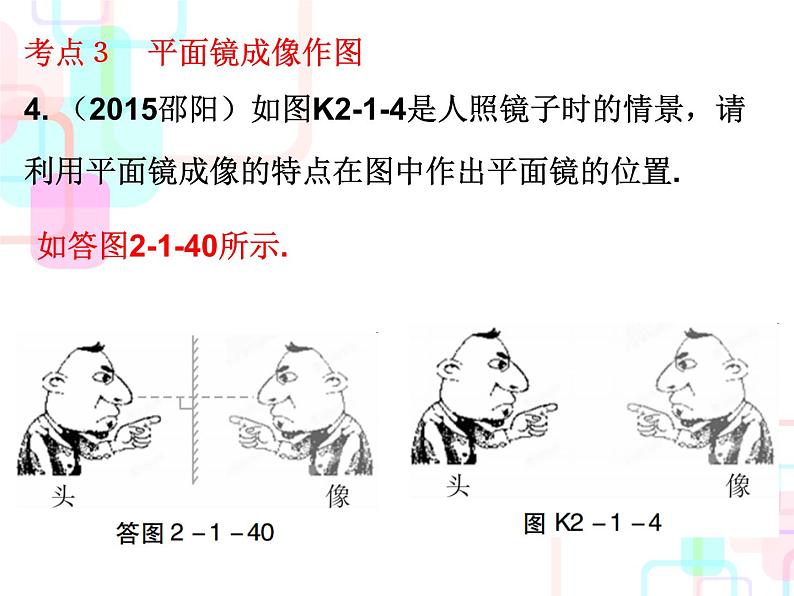

考点３ 平面镜成像作图4. （2015邵阳）如图K2-1-4是人照镜子时的情景，请利用平面镜成像的特点在图中作出平面镜的位置.

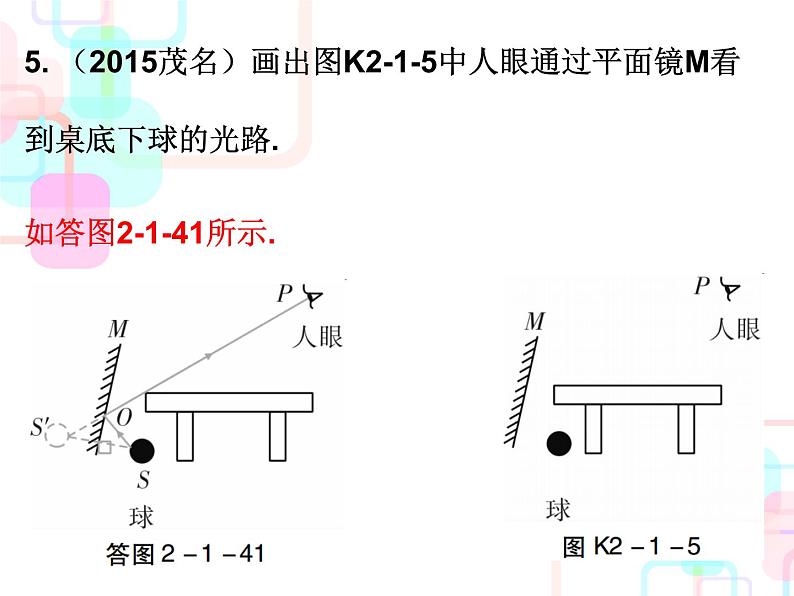

5. （2015茂名）画出图K2-1-5中人眼通过平面镜M看到桌底下球的光路.

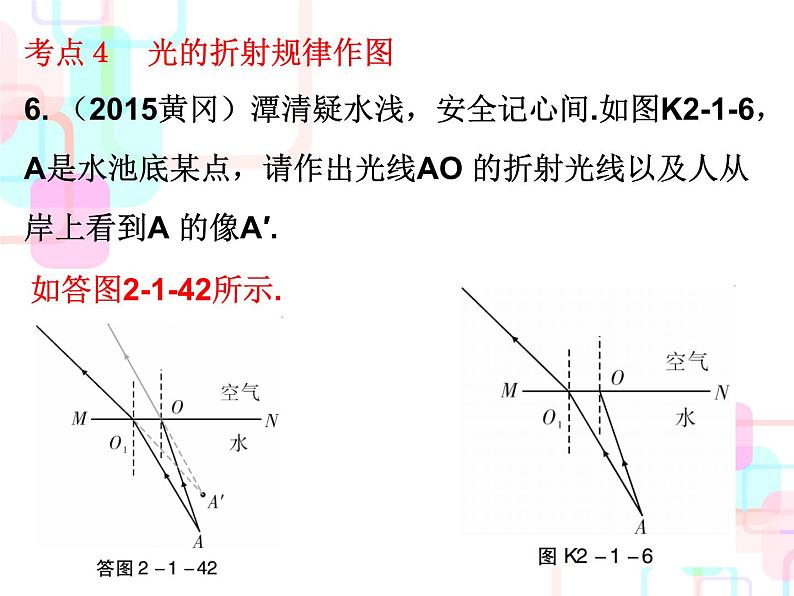

考点４ 光的折射规律作图6. （2015黄冈）潭清疑水浅，安全记心间.如图K2-1-6，A是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′.
7. （2015营口）如图K2-1-7所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线.请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向.
考点５ 透镜作图8. （2015盘锦）如图K2-1-8所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′.
9. (2016葫芦岛)如图K2-1-9所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F. S′是光源S在平面镜中的像.请画出:①光源S的位置；②ab的入射光线;③ab经凹透镜的折射光线.
（二）力学作图考点１ 力的示意图1. （2016滨州）请在图K2-1-10中画出静止在斜面上的物体所受力的示意图.
2. （2016大庆）将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起. 在图K2-1-11中画出小球在最低点时的受力示意图.
考点２ 杆杠作图3. （2016重庆）如图K2-1-12所示，杠杆OA在动力F的作用下可绕O点转动，请画出动力F的力臂l.
4. （2016凉山）图K2-1-13中杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出此力的示意图和力臂.
考点３ 滑轮组组装5. 如图K2-1-14所示滑轮组提升物体时，要求绳子自由端移动速度是物体上升速度的3倍，请在图中画出绕线的方法.
（三）电磁学作图考点１ 基本电路作图1. （2016内江）如图K2-1-15所示, 一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱. 已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图.
2. （2015上海）在图K2-1-16中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处.要求开关S闭合后：①电流方向如图所示；②移动滑动变阻器的滑片P,小灯泡L 变亮时，电压表的示数变大
3. 按照图K2-1-17所示的实物电路，在答题卡相应位置画出对应的电路图.
考点２ 家庭电路作图4. （2016淮安）用笔画线代替导线，将图K2-1-18中的开关和灯泡正确连入家庭电路中.
5. 图K2-1-19甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，他拆开发现指示灯是一个发光二极管，还串联了一个限流电阻.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.
考点３ 电磁作图6. 如图K2-1-20所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．
（一）光学作图考点１ 光的直线传播作图1. 一位同学用易拉罐做小孔成像实验.请在图K2-1-1中作出蜡烛AB的像.
考点２ 光的反射规律作图2. (2016黔南州)小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机.图K2-1-2中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹.
3. （2015德州）“猴子捞月”的故事同学们耳熟能详.如图K2-1-3所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹.
考点３ 平面镜成像作图4. （2015邵阳）如图K2-1-4是人照镜子时的情景，请利用平面镜成像的特点在图中作出平面镜的位置.
5. （2015茂名）画出图K2-1-5中人眼通过平面镜M看到桌底下球的光路.
考点４ 光的折射规律作图6. （2015黄冈）潭清疑水浅，安全记心间.如图K2-1-6，A是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′.
7. （2015营口）如图K2-1-7所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线.请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向.
考点５ 透镜作图8. （2015盘锦）如图K2-1-8所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′.
9. (2016葫芦岛)如图K2-1-9所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F. S′是光源S在平面镜中的像.请画出:①光源S的位置；②ab的入射光线;③ab经凹透镜的折射光线.
（二）力学作图考点１ 力的示意图1. （2016滨州）请在图K2-1-10中画出静止在斜面上的物体所受力的示意图.
2. （2016大庆）将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起. 在图K2-1-11中画出小球在最低点时的受力示意图.
考点２ 杆杠作图3. （2016重庆）如图K2-1-12所示，杠杆OA在动力F的作用下可绕O点转动，请画出动力F的力臂l.
4. （2016凉山）图K2-1-13中杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出此力的示意图和力臂.
考点３ 滑轮组组装5. 如图K2-1-14所示滑轮组提升物体时，要求绳子自由端移动速度是物体上升速度的3倍，请在图中画出绕线的方法.
（三）电磁学作图考点１ 基本电路作图1. （2016内江）如图K2-1-15所示, 一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱. 已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图.
2. （2015上海）在图K2-1-16中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处.要求开关S闭合后：①电流方向如图所示；②移动滑动变阻器的滑片P,小灯泡L 变亮时，电压表的示数变大
3. 按照图K2-1-17所示的实物电路，在答题卡相应位置画出对应的电路图.
考点２ 家庭电路作图4. （2016淮安）用笔画线代替导线，将图K2-1-18中的开关和灯泡正确连入家庭电路中.
5. 图K2-1-19甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，他拆开发现指示灯是一个发光二极管，还串联了一个限流电阻.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.
考点３ 电磁作图6. 如图K2-1-20所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．
