专题10 磁场-备战2021高考物理专项攻关高分秘籍（原卷版）

这是一份专题10 磁场-备战2021高考物理专项攻关高分秘籍（原卷版），共12页。
【经典例题】
【经典例题】
考点一 磁场的理解及安培定则

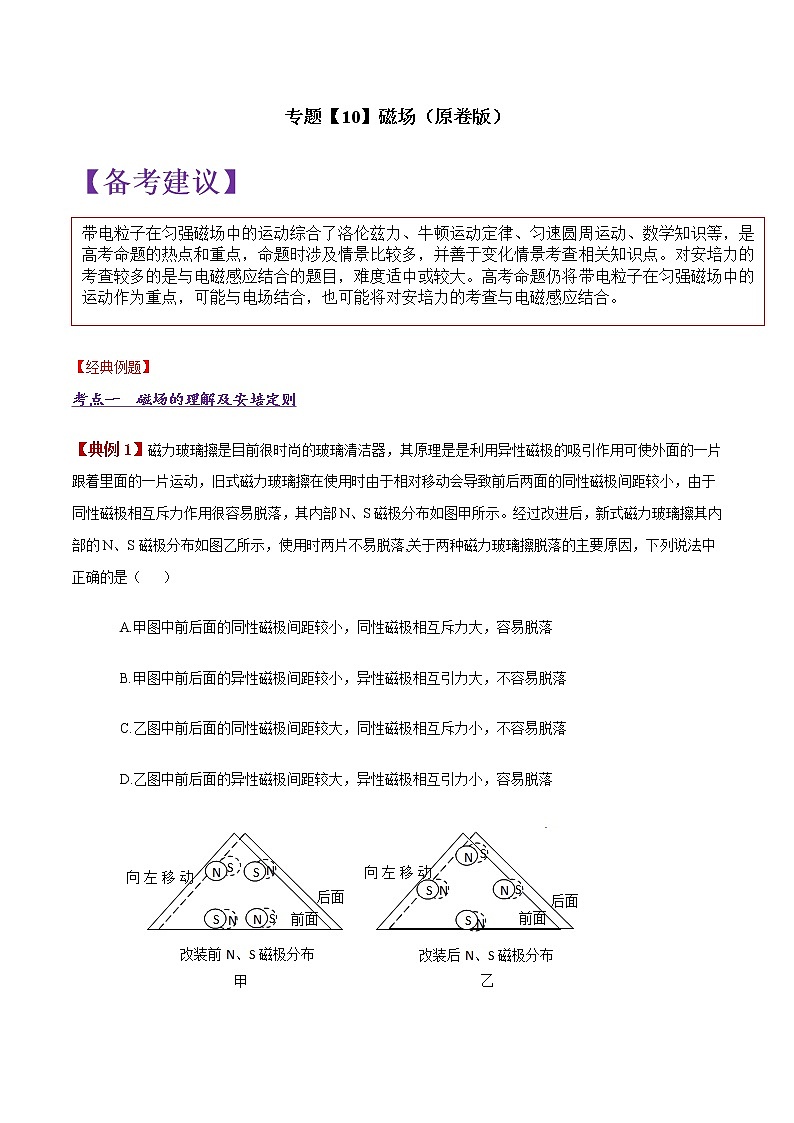

【典例1】磁力玻璃擦是目前很时尚的玻璃清洁器，其原理是是利用异性磁极的吸引作用可使外面的一片跟着里面的一片运动，旧式磁力玻璃擦在使用时由于相对移动会导致前后两面的同性磁极间距较小，由于同性磁极相互斥力作用很容易脱落，其内部N、S磁极分布如图甲所示。经过改进后，新式磁力玻璃擦其内部的N、S磁极分布如图乙所示，使用时两片不易脱落,关于两种磁力玻璃擦脱落的主要原因，下列说法中正确的是（ ）
A.甲图中前后面的同性磁极间距较小，同性磁极相互斥力大，容易脱落
B.甲图中前后面的异性磁极间距较小，异性磁极相互引力大，不容易脱落
C.乙图中前后面的同性磁极间距较大，同性磁极相互斥力小，不容易脱落
D.乙图中前后面的异性磁极间距较大，异性磁极相互引力小，容易脱落

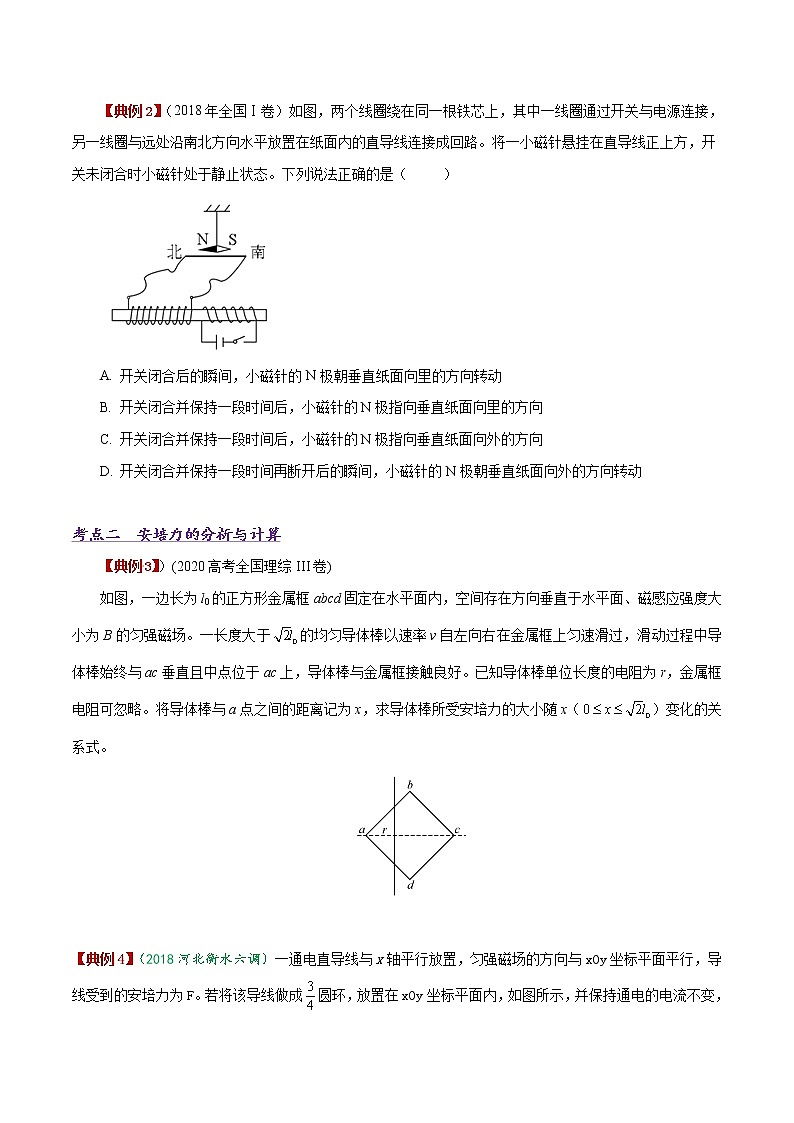

【典例2】（2018年全国Ⅰ卷）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是（ ）
A. 开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动
B. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向
C. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向
D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动
考点二 安培力的分析与计算
【典例3】）(2020高考全国理综III卷)
如图，一边长为l0的正方形金属框abcd固定在水平面内，空间存在方向垂直于水平面、磁感应强度大小为B的匀强磁场。一长度大于的均匀导体棒以速率v自左向右在金属框上匀速滑过，滑动过程中导体棒始终与ac垂直且中点位于ac上，导体棒与金属框接触良好。已知导体棒单位长度的电阻为r，金属框电阻可忽略。将导体棒与a点之间的距离记为x，求导体棒所受安培力的大小随x（）变化的关系式。
【典例4】（2018河北衡水六调）一通电直导线与x轴平行放置，匀强磁场的方向与xOy坐标平面平行，导线受到的安培力为F。若将该导线做成圆环，放置在xOy坐标平面内，如图所示，并保持通电的电流不变，两端点ab连线也与x轴平行，则圆环受到的安培力大小为 ( )
A．F B．
C．D．[来源:Z#xx#k.Cm]
考点三 安培力作用下导体运动趋势的判断
【典例5】一条形磁铁放在水平桌面上，它的上方靠右极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，逐渐增大导电棒中的电流，磁铁一直保持静止。可能产生的情况是( )
A. 磁铁对桌面的压力不变
B. 磁铁对桌面的压力一定增大
C. 磁铁受到摩擦力的方向可能改变
D. 磁铁受到的摩擦力一定增大
考点四 安培力作用下导体的平衡与加速
【典例6】（2019河南八市重点高中联考）如图所示，无限长水平直导线中通有向右的恒定电流I，导线正下方固定一正方形线框。线框中叶通有顺时针方向的恒定电流I，线框边长为L，线框上边与直导线平行，且到直导线的距离也为L，已知在长直导线的磁场中距离长直导线r处的磁感应强度大小为B=kI/r，线框质量为m，则释放线框的一瞬间，线框的加速度可能为
A．0 B．-g C．-g D．g -
【典例7】.(2018·山东省菏泽市上学期期末)如图所示，在倾角为θ＝37°的斜面上，固定一宽为L＝1.0 m的平行金属导轨．现在导轨上垂直导轨放置一质量m＝0.4 kg、电阻R0＝2.0 Ω、长为1.0 m的金属棒ab，它与导轨间的动摩擦因数为μ＝0.5.整个装置处于方向竖直向上、磁感应强度大小为B＝2 T的匀强磁场中．导轨所接电源的电动势为E＝12 V，内阻r＝1.0 Ω，若最大静摩擦力等于滑动摩擦力，滑动变阻器的阻值符合要求，其他电阻不计，取g＝10 m/s2，sin 37°＝0.6，cs 37°＝0.8.现要保持金属棒在导轨上静止不动，求：
(1)金属棒所受安培力的取值范围；
(2)滑动变阻器接入电路中的阻值范围．
考点五 对洛伦兹力的理解
【典例8】(2018·河北衡水检测)(多选)如图所示,匀强磁场的方向竖直向下,磁场中有光滑的水平桌面,在桌面上平放着内壁光滑、底部有带电小球的试管.在水平拉力F的作用下,试管向右匀速运动,带电小球能从试管口处飞出,则( )
A.小球带负电
B.小球运动的轨迹是一条抛物线
C.洛伦兹力对小球做正功
D.水平拉力F不断变大
考点六 带电粒子在匀强磁场中的运动
【典例9】（2020高考全国理综I）一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径。一束质量为m、电荷量为q（q>0）的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率。不计粒子之间的相互作用。在磁场中运动时间最长的粒子，其运动时间为
A．B．C．D．
【典例10】（2019·新课标全国Ⅱ卷）如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于纸面（abcd所在平面）向外。ab边中点有一电子发射源O，可向磁场内沿垂直于ab边的方向发射电子。已知电子的比荷为k。则从a、d两点射出的电子的速度大小分别为
A．，B．，
C．，D．，
考点七 带电粒子在匀强磁场中的多解问题
【典例11】如图所示，正方形容器处在匀强磁场中，一束电子从a孔沿方向垂直射入容器内，结果一部分电子从小孔c射出，一部分电子从小孔d射出，则从c、d两孔射出的电子
A．速度之比
B．在容器中运动的时间之比
C．在容器中运动的加速度大小之比
D．在容器中运动的加速度大小之比
考点八 带电粒子在有界磁场中运动的临界极值
【典例12】（2018年江苏卷）如图所示，真空中四个相同的矩形匀强磁场区域，高为4d，宽为d，中间两个磁场区域间隔为2d，中轴线与磁场区域两侧相交于O、O′点，各区域磁感应强度大小相等．某粒子质量为m、电荷量为+q，从O沿轴线射入磁场．当入射速度为v0时，粒子从O上方处射出磁场．取sin53°=0.8，cs53°=0.6．
（1）求磁感应强度大小B；
（2）入射速度为5v0时，求粒子从O运动到O′的时间t；
（3）入射速度仍为5v0，通过沿轴线OO′平移中间两个磁场（磁场不重叠），可使粒子从O运动到O′的时间增加Δt，求Δt的最大值．
【典例13】(2020高考全国理综III卷)真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m，电荷量为e，忽略重力。为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为
A．B．C．D．
【走进高考】
1.如图所示为速度选择器装置，场强为E的匀强电场与磁感应强度为B的匀强磁场互相垂直。一带电量为＋q，质量为m的粒子（不计重力）以速度v水平向右射入，粒子恰沿直线穿过，则下列说法正确的是
A．若带电粒子带电量为＋2q，粒子将向下偏转
B．若带电粒子带电量为－2q，粒子仍能沿直线穿过
C．若带电粒子速度为2v，粒子不与极板相碰，则从右侧射出时电势能一定增大
D．若带电粒子从右侧水平射入，粒子仍能沿直线穿过
2.（2019·北京卷）如图所示，正方形区域内存在垂直纸面的匀强磁场。一带电粒子垂直磁场边界从a点射入，从b点射出。下列说法正确的是

A．粒子带正电
B．粒子在b点速率大于在a点速率
C．若仅减小磁感应强度，则粒子可能从b点右侧射出
D．若仅减小入射速率，则粒子在磁场中运动时间变短
3.(多选)如图所示，在一等腰直角三角形ACD区域内有垂直纸面向外的匀强磁场，磁场的磁感应强度大小为B.一质量为m、电荷量为q的带正电粒子(不计重力)从AC边的中点O垂直于AC边射入该匀强磁场区域，若该三角形的两直角边长均为2L，则下列关于粒子运动的说法中正确的是( )
图
A.若该粒子的入射速度为v＝eq \f(qBL,m)，则粒子一定从CD边射出磁场，且距点C的距离为L
B.若要使粒子从CD边射出，则该粒子从O点入射的最大速度应为v＝eq \f(\r(2)qBL,m)
C.若要使粒子从AC边射出，则该粒子从O点入射的最大速度应为v＝eq \f(qBl,2m)
D.该粒子以不同的速度入射时，在磁场中运动的最长时间为eq \f(mπ,qB)
4.(多选)如图所示，直线MN与水平方向成60°角，MN的右上方存在垂直纸面向外的匀强磁场，左下方存在垂直纸面向里的匀强磁场，两磁场的磁感应强度大小均为B.一粒子源位于MN上的a点，能水平向右发射不同速率、质量为m(重力不计)、电荷量为q(q>0)的同种粒子，所有粒子均能通过MN上的b点，已知ab＝L，则粒子的速度可能是( )
A.eq \f(\r(3)BqL,6m) B.eq \f(\r(3)BqL,3m )
C.eq \f(\r(3)BqL,2m ) D.eq \f(\r(3)BqL,m)
5.【2017·新课标Ⅱ卷】如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点。大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同的方向射入磁场。若粒子射入速率为，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为，相应的出射点分布在三分之一圆周上。不计重力及带电粒子之间的相互作用。则为
A． B． C． D．
6.如图所示，在边长为L的正方形区域内存在垂直纸面向里的匀强磁场，其磁感应强度大小为B.在正方形对角线CE上有一点P，其到CF、CD距离均为eq \f(L,4)，且在P点处有一个发射正离子的装置，能连续不断地向纸面内的各方向发射出速率不同的正离子．已知离子的质量为m，电荷量为q，不计离子重力及离子间相互作用力．
图
(1)速率在什么范围内的所有离子均不可能射出正方形区域？
(2)求速率为v＝eq \f(13qBL,32m)的离子在DE边的射出点距离D点的范围．
7.如图所示，N、M、P为很长的平行界面，N、M与M、P间距分别为l1、l2，其间分别有磁感应强度为B1和B2的匀强磁场区，Ⅰ和Ⅱ磁场方向垂直纸面向里，B1≠B2，有一带正电粒子的电量为q，质量为m，以某一初速度垂直边界N及磁场方向射入MN间的磁场区域.不计粒子的重力.求：
图
(1)要使粒子能穿过Ⅰ磁场进入Ⅱ磁场，粒子的初速度至少应为多少？
(2)粒子初速度v为多少时，才可恰好穿过两个磁场区域.
8.真空中存在一中空的柱形圆筒，如图12所示是它的一个截面，a、b、c为此截面上的三个小孔，三个小孔在圆形截面上均匀分布，圆筒半径为R.在圆筒的外部空间存在着匀强磁场，磁感应强度大小为B，其方向与圆筒的轴线平行，在图中垂直于纸面向里.现在a处向圆筒内发射一个带正电的粒子，其质量为m，带电荷量为q，使粒子在如图所示平面内运动，设粒子只受磁场力的作用，若粒子碰到圆筒即会被吸收，则：
图12
(1)若要粒子发射后在以后的运动中始终不会碰到圆筒，则粒子的初速度的大小和方向有何要求？
(2)如果在圆筒内的区域中还存在垂直纸面向外的匀强磁场，磁感应强度大小也为B，则为使粒子以后都不会碰到圆筒，粒子的初速度大小和方向有何要求？
9.（2018年全国II卷）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。则（ ）
A. 流经L1的电流在b点产生的磁感应强度大小为
B. 流经L1的电流在a点产生的磁感应强度大小为
C. 流经L2的电流在b点产生的磁感应强度大小为
D. 流经L2的电流在a点产生的磁感应强度大小为
10.（2020四川遂宁二中模拟3）如图所示，线框abcd由四根完全相同的导体捧连接而成，ac也通过同种材质的导体棒连接，其中ab=bc=cd=ad=L，，固定在匀强磁场中，线框所在平面与磁场方向垂直，现将直流电源E连接在线框的a、c两点之间，此时导体棒ab所受安培力大小为F，则整个线框所受安培力的大小为
A．2F
B．
C．
D．3F
.
11.一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置,且两个线圈的圆心重合,如图所示.当两线圈中通以图示方向的电流时,从左向右看,线圈L1将( )
A.不动 B顺时针转动
C.逆时针转动D在纸面内平动
12.【2016·天津卷】电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图1­所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ.一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ.为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g.
图1­
(1)求铝条中与磁铁正对部分的电流I；
(2)若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式；
(3)在其他条件不变的情况下，仅将两铝条更换为宽度b′>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．
