四年级下册8.模拟安装照明电路评课课件ppt

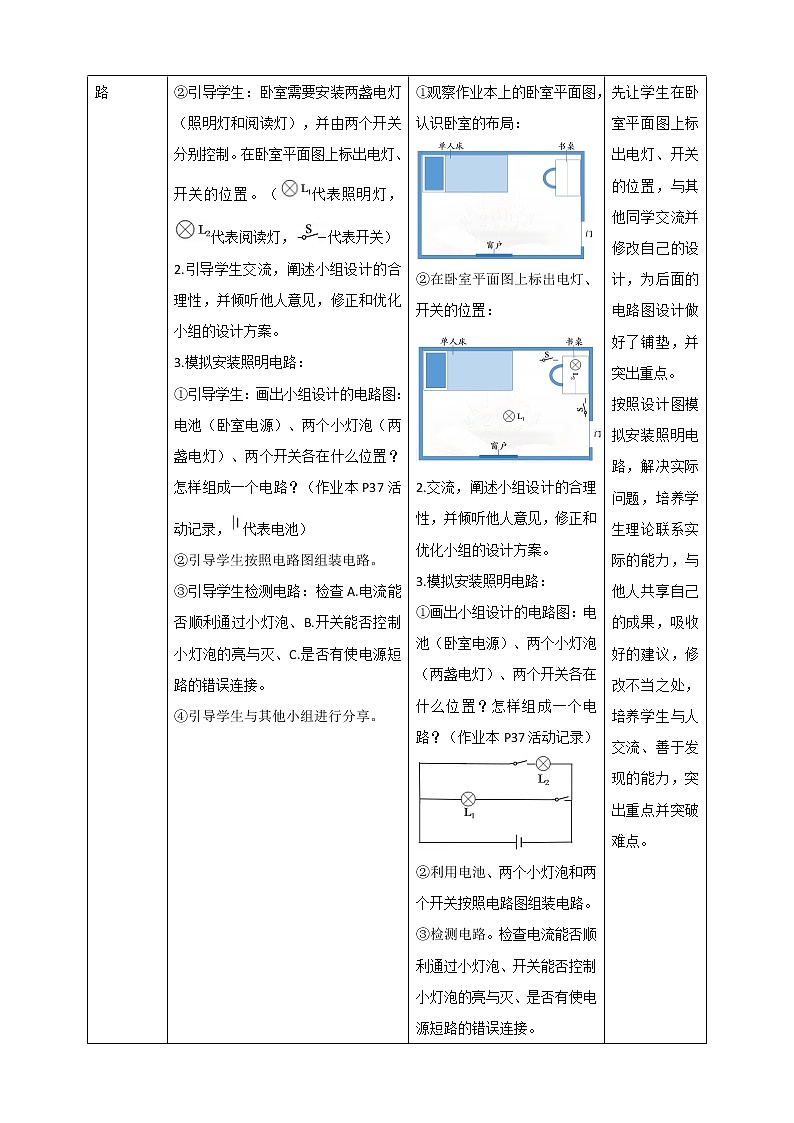

这是一份四年级下册8.模拟安装照明电路评课课件ppt，文件包含28模拟安装照明电路pptx、28《模拟安装照明电路》教学设计doc等2份课件配套教学资源，其中PPT共17页， 欢迎下载使用。
回忆：你的卧室是怎样布置的
你是小小电工，想怎么设计你卧室的照明电路？
探索：设计一个卧室的照明电路
1.小组合作，设计一个卧室的照明电路。
（作业本P37活动记录）

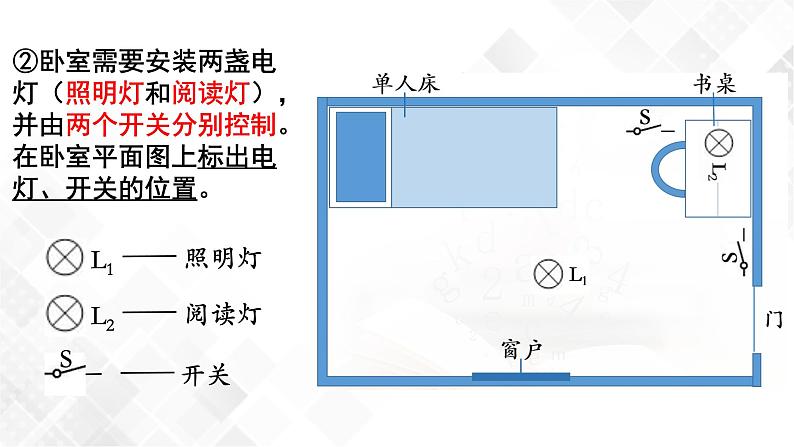

②卧室需要安装两盏电灯（照明灯和阅读灯），并由两个开关分别控制。在卧室平面图上标出电灯、开关的位置。
2.班级交流，阐述小组设计的合理性，并倾听他人意见，修正和优化小组的设计方案。

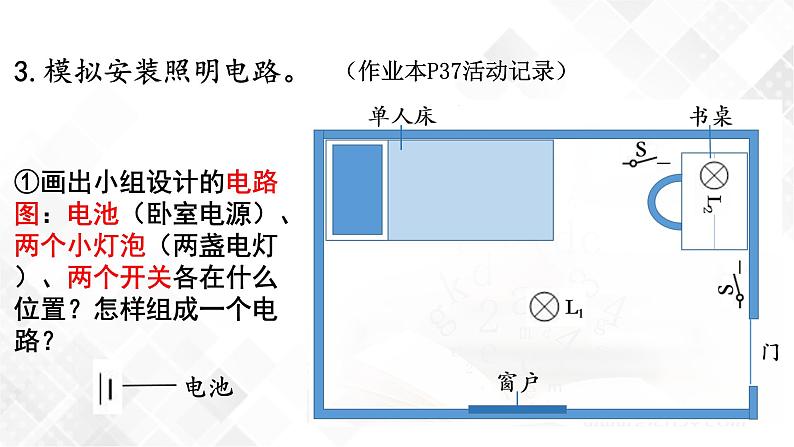

3.模拟安装照明电路。
①画出小组设计的电路图：电池（卧室电源）、两个小灯泡（两盏电灯）、两个开关各在什么位置？怎样组成一个电路？
②按照电路图组装电路。
材料：电池（卧室电源）、两个小灯泡（两盏电灯）、两个开关。
检查A.电流能否顺利通过小灯泡、B.开关能否控制小灯泡的亮与灭、C.是否有使电源短路的错误连接。
④与其他小组进行分享。
尝试设计一个用2个开关控制1盏小灯泡的电路。
1.模拟安装照明电路时，下列做法合理的是（ ）。A.按照电路设计图进行安装，在安装过程中对设计进行微调B.电路组装好后，不需要检查C.没有设计照明电路图，直接组装电路
2.下面是模拟安装照明电路的步骤，请按顺序重新排列。①通过讨论，修正并优化设计方案。②实地考察，设计照明电路图。③检查电路是否正常，是否有错误连接。④按照电路图安装照明电路。正确步骤：（ ）→（ ）→（ ）→（ ）
3.右图是小刚设计的照明电路图。当只闭合开关S1时，灯泡的情况是（ ）。A.L1亮，L2不亮 B.L1不亮，L2亮 C.L1和L2都亮
1.一个简单电路的构成需要电池、导线、灯泡等元件。2.开关可以控制电流的通和断。3.选择不同的材料，可以连接出不同的电路。
