高考物理二轮考点精练专题7.3《电场线》（含答案解析）

这是一份高考物理二轮考点精练专题7.3《电场线》（含答案解析），共10页。

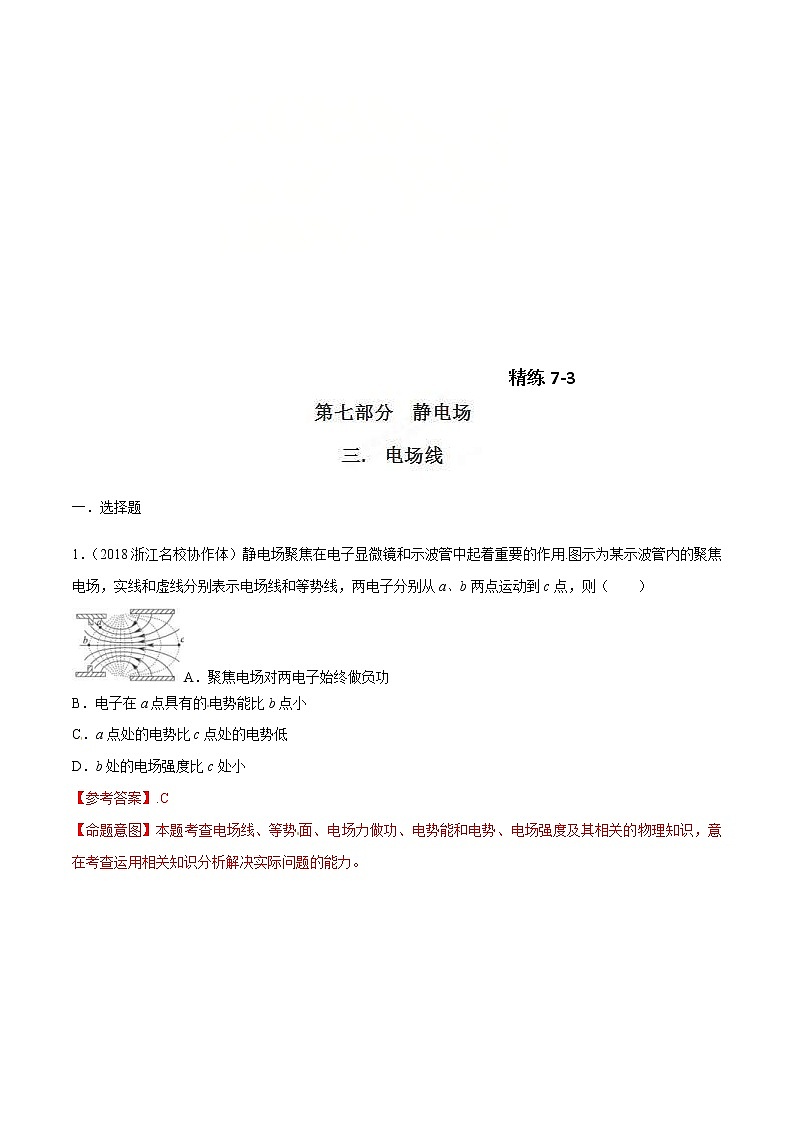

1．（2018浙江名校协作体）静电场聚焦在电子显微镜和示波管中起着重要的作用.图示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线，两电子分别从a、b两点运动到c点，则（ ）
A．聚焦电场对两电子始终做负功
B．电子在a点具有的电势能比b点小
C．a点处的电势比c点处的电势低
D．b处的电场强度比c处小
【参考答案】.C
【命题意图】本题考查电场线、等势面、电场力做功、电势能和电势、电场强度及其相关的物理知识，意在考查运用相关知识分析解决实际问题的能力。

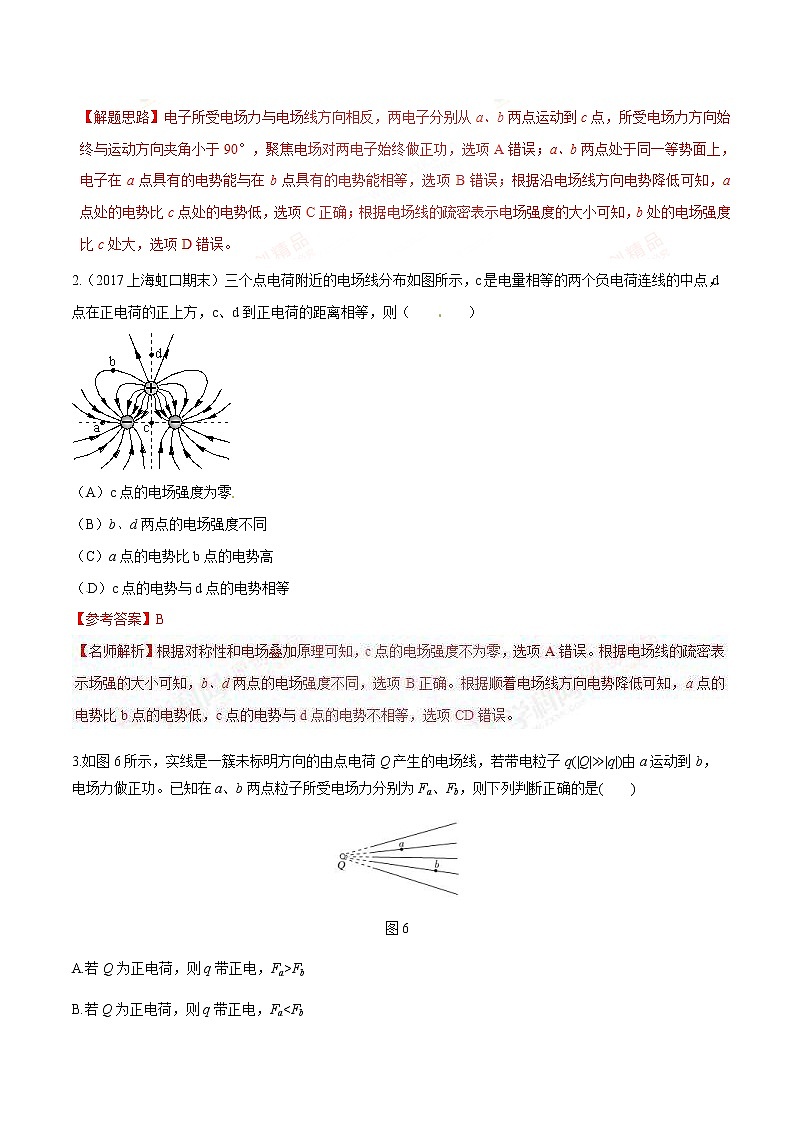

2.（2017上海虹口期末）三个点电荷附近的电场线分布如图所示，c是电量相等的两个负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（ ）
（A）c点的电场强度为零
（B）b、d两点的电场强度不同
（C）a点的电势比b点的电势高
（D）c点的电势与d点的电势相等
【参考答案】B
3.如图6所示，实线是一簇未标明方向的由点电荷Q产生的电场线，若带电粒子q(|Q|≫|q|)由a运动到b，电场力做正功。已知在a、b两点粒子所受电场力分别为Fa、Fb，则下列判断正确的是( )
图6
A.若Q为正电荷，则q带正电，Fa>Fb
B.若Q为正电荷，则q带正电，FaFb
D.若Q为负电荷，则q带正电，FaEO
D.把另一自由电荷从M点静止释放，将沿MON做往复运动
【参考答案】B

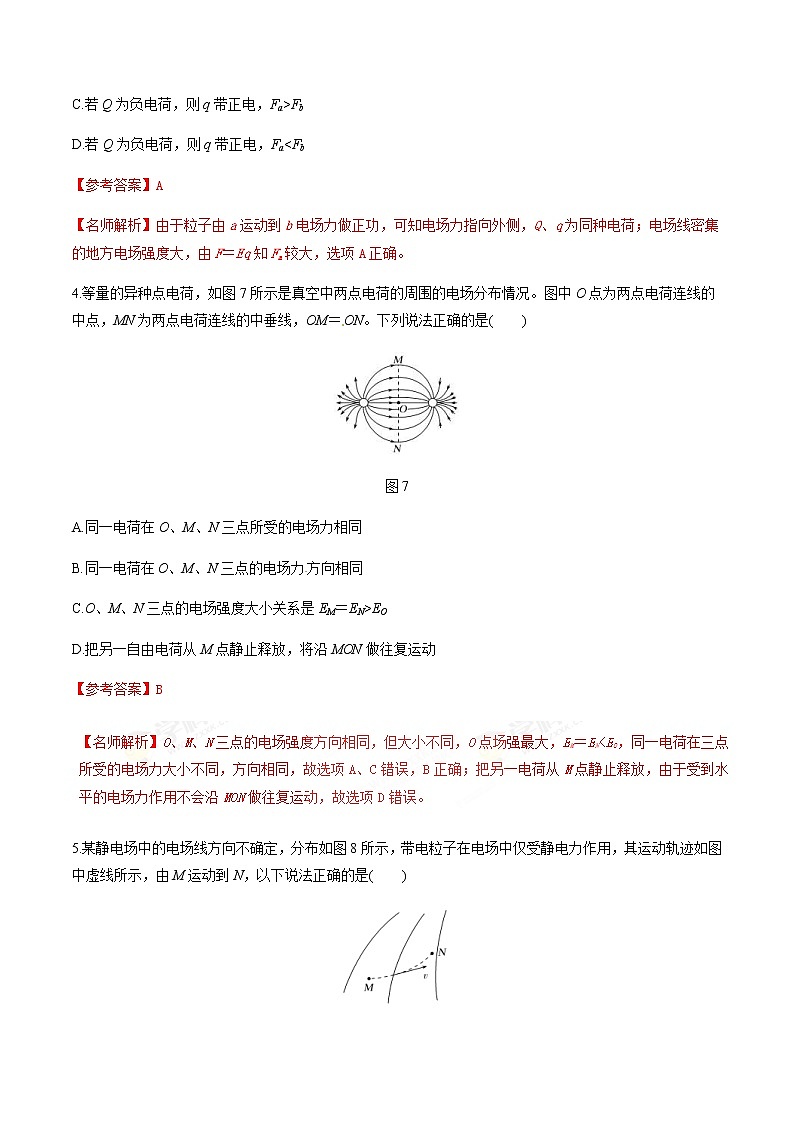

5.某静电场中的电场线方向不确定，分布如图8所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是( )
图8
A.粒子必定带正电荷
B.该静电场一定是孤立正电荷产生的
C.粒子在M点的加速度小于它在N点的加速度
D.粒子在M点的速度大于它在N点的速度
【参考答案】C
【名师解析】带电粒子所受静电力沿电场线的切线方向或其反方向，且指向曲线弯曲的内侧，静电力方向大致向上，因不知电场线的方向，粒子的电性无法确定，所以选项A错误；电场线是弯曲的，则一定不是孤立点电荷的电场，所以选项B错误；N点处电场线密，则场强大，粒子受到的静电力大，产生的加速度也大，所以选项C正确；因静电力大致向上，粒子由M运动到N时，静电力做正功，粒子动能增加，速度增加，所以选项D错误。
6.(2017·河北省保定市高三调研)(多选)如图3所示为一带正电的点电荷和两个带负电的点电荷附近的电场线分布，三个点电荷所带电荷量均相等，M是两负点电荷连线的中点，M、N两点及正点电荷在同一水平线上且M、N两点到正点电荷的距离相等。则下列说法正确的是( )
图3
A.E点的电场强度比F点的大[来源:ZX]
B.E点的电势比F点的高
C.同一正点电荷在M点受到的电场力比在N点的大
D.同一正点电荷在M点的电势能比在N点的小
【参考答案】ACD
7.(多选)某电场的电场线分布如图1所示，以下说法正确的是( )[来源:学.科.网]
图1
A.a点电势高于b点电势
B.c点场强大于b点场强
C.若将一检验电荷＋q由a点移至b点，它的电势能增大
D.若在d点再固定一点电荷－Q，将一检验电荷＋q由a移至b的过程中，电势能减小
【参考答案】AD
8.（2018赣中南五校联考）．如图所示为某一点电荷 Q 产生的电场中的一条电场线,A、B 为电场线上的两点,当电子以某一速度沿电场线由 A 运动到 B 的过程中,动能增加,则可以判断[来源:学.科.网]
A.场强大小 EA>EB B.电势 φA>φB
C.电场线方向由 B 指向 AD.若 Q 为负电荷,则 Q 在 B 点右侧
【参考答案】.C
【名师解析】由于电子以某一速度沿电场线由 A 运动到 B 的过程中，动能增加，故电子所受的电场力方向与速度方向一致,由A指向B（即水平向右）,电子带负电所受电场力与场强方向相反，故场强方向由 B 指向A即电场线方向由 B 指向 A。根据沿着电场线方向电势逐渐降低可知， φAEB，若点电荷为正电荷则有 EAaB，则Q靠近M端且为正电荷
C．无论Q为正电荷还是负电荷一定有EpAφB D．φAEB，A项错误，B项正确；画出过B点的等势线与A所在的电场线交于C点，则有A点的电势高于C点的电势，所以A点的电势高于B点的电势，即φA>φB。C项正确，D项错误。
11．(2016·山东潍坊高三月考)如图所示，一重力不计的带电粒子以某一速度进入负点电荷形成的电场中，且只在电场力作用下依次通过M、N、P三点，其中N点是轨迹上距离负点电荷最近的点。若粒子在M点和P点的速率相等，则( )
A．粒子一定带正电且做匀速圆周运动
B．UMN＝－UNP
C．粒子在N点时的加速度最大、电势能最小
D．粒子在M、P两点时的加速度相同
【参考答案】BC
12. (2016·河南洛阳高三月考)如图所示，实线是一簇未标明方向的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。若带电粒子在运动中只受电场力的作用，对于a，b两点下列判断正确的是( )
A．电场中a点的电势较高
B．带电粒子在a点的动能较大
C．带电粒子在a点的加速度较大
D．带电粒子在a点的电势能较大
【参考答案】BC
13.(黑龙江省大庆市第一中学2016届高三第三次模拟考试理科综合试题)阴极射线示波管的聚焦电场是由电极A1、A2形成，实线为电场线，虚线为等势线，Z轴为该电场的中心轴线，P、Q、R为一个从左侧进入聚焦电场的电子运动轨迹上的三点，则（ ）

A．电极A1的电势低于电极A2的电势
B．电场中Q点的电场强度小于R点的电场强度
C．电子在P点处的动能大于在Q点处的动能
D．电子从P至R的运动过程中，电场力对它一直做正功
【参考答案】AD
【名师解析】沿电场线电势降低，因此电极A1的电势低于电极A2，故A正确；电子从P至R的运动过程中，是由低电势向高电势运动时，电场力做正功，动能增加，电势能减小，故C错误，D正确；据电场线的疏密程度可知，因此Q点电场线比R点电场线密，故Q点的电场强度大于R点的电场强度．故B正确；
故选AD.
考点：电场强度；电场线；电势及电势能
【名师点睛】要能正确根据电场线、等势线的分布情况，判断电势、电势能、电场强度、电场力做功等物理量变化情况；沿电场线电势降低，电场强度的大小与电场线的疏密有关；电场力做正功电势能减小，动能增加.
14.(2016·浙江金华二模)在空间O点固定带正电的点电荷Q，其电场的电场线如图所示，在其电场中的A点有一个带电粒子q(重力不计)。若给带电粒子一个垂直于OA方向的初速度v0，在只受电场力的作用下，以下说法中正确的是( )
A.若q为负电荷，则q一定做圆周运动
B.若q为负电荷，则q可能做匀变速曲线运动
C.若q为正电荷，则q的电势能可能增大
D.若q为正电荷，则q一定做远离O点的变加速曲线运动
【参考答案】D
[来源:Zx.Cm]
15．（2015·江苏物理）两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c是两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（ ）
（A）．a点的电场强度比b点的大
（B）．a点的电势比b点的高
（C）．c点的电场强度比d点的大
（D）．c点的电势比d点的低
【参考答案】 ACD
