2021中考物理专题复习课件 第1部分 基础过关 第15课时 第2讲 欧姆定律及其应用 课件

这是一份2021中考物理专题复习课件 第1部分 基础过关 第15课时 第2讲 欧姆定律及其应用 课件，共48页。PPT课件主要包含了欧姆定律，横截面积，I1＝I2，各支路电流之和，I1＋I2，电压之和，U1＋U2，U1＝U2，R1＋R2，图片素材1等内容，欢迎下载使用。
一、欧姆定律(9年9考)1．早在19世纪20年代，德国物理学家_______就对电流跟电阻和电压之间的关系进行了大量研究，并归纳得出___________。2．内容:导体中的电流，跟导体两端的电压成_____比，跟导体的电阻成_____比。3．公式表达:________。
注意　欧姆定律只适用于纯电阻电路。

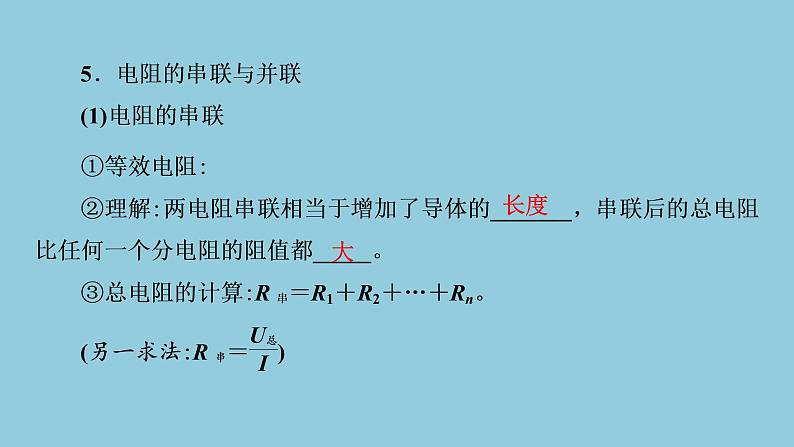

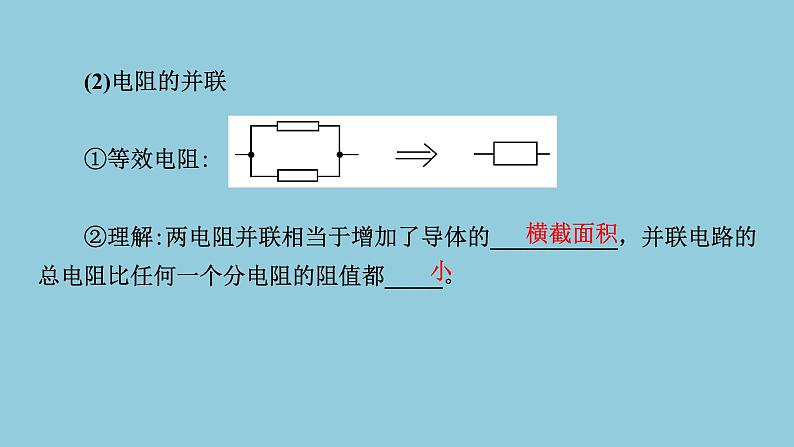

(2)电阻的并联①等效电阻: ②理解:两电阻并联相当于增加了导体的___________，并联电路的总电阻比任何一个分电阻的阻值都_____。

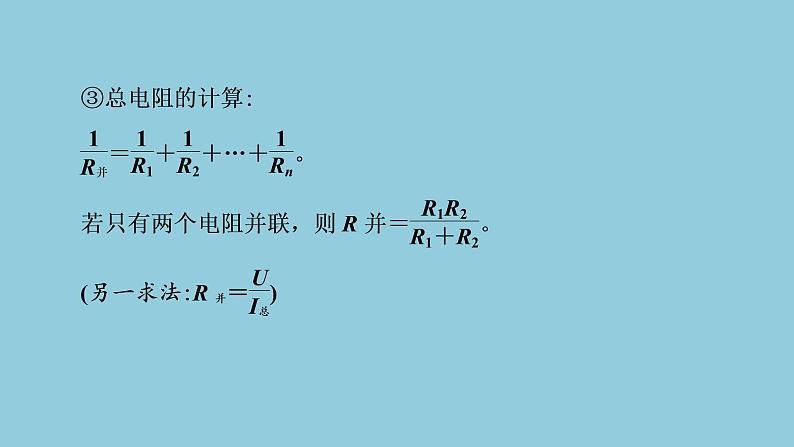

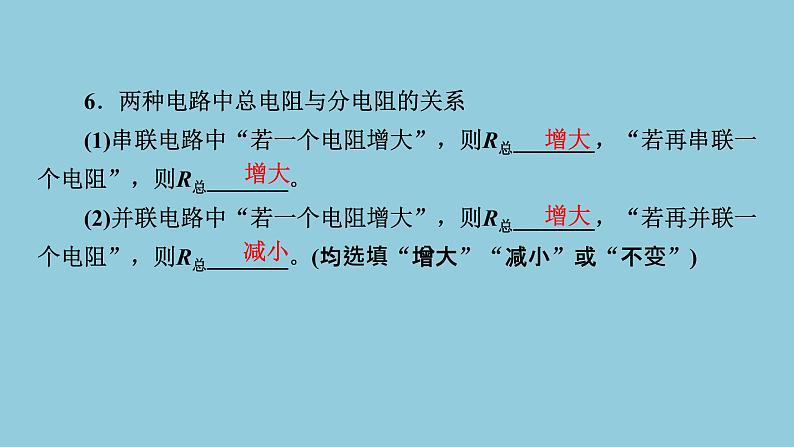

6．两种电路中总电阻与分电阻的关系(1)串联电路中“若一个电阻增大”，则R总_______，“若再串联一个电阻”，则R总_______。(2)并联电路中“若一个电阻增大”，则R总_______，“若再并联一个电阻”，则R总_______。(均选填“增大”“减小”或“不变”)

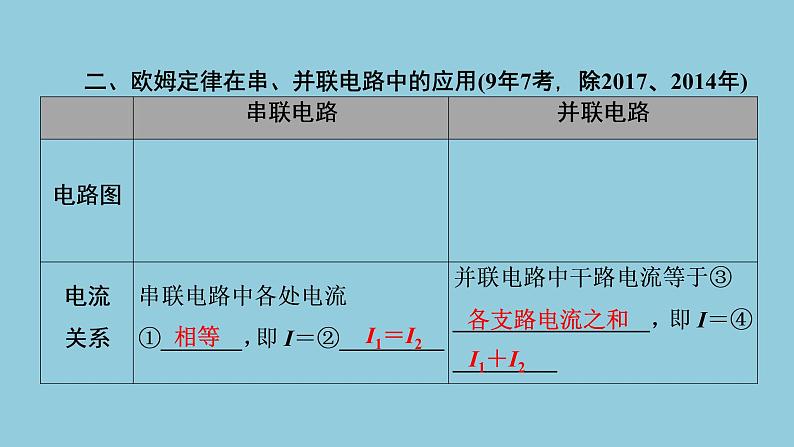

二、欧姆定律在串、并联电路中的应用(9年7考，除2017、2014年)
1．如图1，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时(　　)A．电流表的示数变大 B．滑动变阻器的接入电路的阻值变小 C．电压表的示数变小 D．电压表与电流表的示数的比值变大
图1(RJ图17.4－1)
2．(双选)图2为通过电阻RA、RB的电流与它们两端电压的关系图像，有关该图像，下列说法正确的是(　　)A．RA的阻值小于RBB．RB的阻值为50 ΩC．RA、RB串联时通过它们的电流为0.1 A，则电源电压大于20 V D．RA、RB并联后接在电压为10 V的电源两端，干路的总电流小于0.25 A
图2(HK图15－12)
3．酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，如图3所示是用该种气敏电阻设计的某款酒精浓度检测仪的原理图，R1为气敏电阻，它的阻值随酒精浓度的增大而减小。酒精浓度增大时，电流表的示数将_______，电压表的示数将_______。(均选填“增大”“减小”或“不变”)
含有敏感电阻的动态电路(RJ九年级P79)
4．电压表自身的电阻很大，如图4是3 V与15 V的双量程电压表的内部电路图，其表头G的内阻RG＝60 Ω，满偏电流IG＝1 mA。则电阻R1＝________Ω，电阻R2＝_________Ω，由此可知电压表量程越大，自身电阻越_____。(满偏电流是指针偏转到最大角度时通过表头的电流)
电压表工作原理(HK九年级P102)
对欧姆定律的理解(易错点)
F．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来计算(　　)G．对于同一导体，其两端的电压与通过它的电流成正比(　　)H．对于同一导体，其两端的电压越大，通过它的电流越大(　　)I．通过导体的电流由导体两端的电压与导体的电阻决定(　　)
知识点睛　1．导体的电阻只与导体本身的因素(材料、长度、横截面积和温度)有关，与导体两端的电压和通过的电流无关。2．导体的电阻的大小可以由它两端的电压与通过它的电流的比值计算出来，不管电压与电流如何变化，两者的比值不变(不考虑温度的影响)。灯丝的电阻会随电压的变化而变化，是因为电流的热效应改变了灯丝的温度，从而改变了灯丝的电阻。
1．关于电流、电压、电阻的关系，下列说法正确的是(　　)A．导体两端的电压与导体的电阻成正比B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．导体的电阻是导体本身的性质，与电压、电流无关
由滑动变阻器引起的电路变化例2　(2020广安改编)如图5所示，电源电压不变，R1为定值电阻，R2为滑动变阻器。开关闭合后，电压表测量_________两端的电压，滑片向右移动时，电压表的示数_______，电流表的示数_______，电压表与电流表的示数之比_______(后三空均选填“变大”“变小”或“不变”)。
由开关引起的电路变化例4　如图7所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则电流表的示数_______，电压表的示数_______，电压表的示数与电流表的示数之比_______，电压表的示数与电流表的示数之积_______。(均选填“变大”“变小”或“不变”)
方法指导　解决含有电路图的题目时，首先确认电路的串、并联情况，然后确认各个电表测量的对象，最后进行问题的分析或计算。(1)由可变电阻引起的电路变化:确认过电路的串、并联情况及电表的测量对象后，先分析电阻的变化，再根据欧姆定律确定可变电阻所在电路的电流变化，最后根据欧姆定律确定与可变电阻串联的元件的电压变化；若某元件与可变电阻并联，两支路互不干扰。(2)由开关引起的电路变化:分别确认开关变化前、后电路的串、并联情况及电表的测量对象，分析电表在前后两电路中测量对象的变化，最后根据串、并联电路特点及欧姆定律分析电表示数的变化。
2．(2020营口)如图8所示的电路中，电源电压保持不变，闭合开关S，滑片P向右移动时，下列说法中正确的是(　　)A．电压表V的示数变大，电流表A1、A2的示数都变小B．电压表V的示数与电流表A2的示数的比值不变C．电流表A1与A2的示数的差值变大D．电压表V的示数与电流表A1的示数的乘积变大
3．如图9所示，电源电压不变，忽略灯丝电阻的变化，当滑动变阻器的滑片P向右移动时，下列说法中正确的是(　　)A．灯泡亮度变亮，电流表的示数变小B．灯泡亮度变暗，电压表V的示数不变C．电流表与电压表V的示数之比不变D．电流表的示数变小，电压表V1的示数变大
4．(2020长春)某科技小组为快递公司设计的分拣计数装置的简化电路如图10所示。R1为定值电阻，R2为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)。闭合开关S，激光被遮挡瞬间，下列说法正确的是(　　)A．电阻R2的阻值变小B．通过电阻R2的电流变大C．计数器两端的电压变大D．通过电阻R1与电阻R2的电流之比变小
5．如图11所示的电路中，闭合开关S1、S2，电流表和电压表均有示数。若断开S2，则(　　)A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数变大
简单计算例5　(1)(原创)如图12所示，定值电阻R＝10 Ω，电源电压不变，在a、b间接一个规格为“2.5 V0.5 A”的小灯泡时，小灯泡恰能正常发光，则电阻R两端的电压为____V；若在a、b间换接一个阻值为15 Ω的定值电阻，此时通过定值电阻R的电流为_______A。
欧姆定律的计算(重点)
(2)(2020宿迁)如图13所示，电路中电源电压恒定，定值电阻R1＝20 Ω，只闭合开关S1，电流表的示数为0.3 A，则电源电压为____V；同时闭合开关S1、S2，电流表的示数为0.5 A，则电阻R2的阻值为_____Ω。
方法指导　在电路计算中，首先确认电路的串、并联情况以及电表测量的对象，然后根据欧姆定律进行计算，计算时I、U、R三个量对应的是同一电学元件。电路连接方式改变时，电源电压不变，定值电阻的阻值不变。
6．(原创)如图14所示的电路，灯泡L正常工作时的电压为6 V，电阻为6 Ω，不考虑温度对灯丝电阻的影响，电阻R2＝4 Ω。当开关S1、S2都闭合时，电流表的示数为1.2 A，这时灯泡L正常发光，该电路中电源电压为____V，电阻R1的阻值为_____Ω，电路的总电阻为____Ω；当开关S1、S2都断开时，电阻R2两端的电压为_______V。
复杂计算例6　如图15所示，电源电压保持不变，闭合开关S1、S2，电流表的示数为0.3 A；断开开关S1后，电流表的示数为 0.2 A，电压表的示数为4 V。则电源电压为____V，电阻R2的阻值为_____Ω。
方法指导　当用欧姆定律列出的式子中含有多个未知量时，应考虑联立方程组解题。在列方程时，注意寻找不变的量，利用不变的量列方程(通常定值电阻的阻值和电源电压是不变的)。
7．如图16所示，滑动变阻器R2的滑片在某两点间移动时，电流表的示数在1～2 A之间变化，电压表的示数在6～9 V之间变化。则定值电阻R1的阻值是____Ω，电源电压为_____V。
例7　如图17是两个定值电阻R1、R2的电流和电压的关系图像。由图可知，当把电阻R1、R2串联在某一电路中时，通过两电阻的电流之比I1:I2＝_______，加在两电阻两端的电压之比U1:U2＝_______；当把电阻R1、R2并联在某一电路中时，通过两电阻的电流之比I1:I2＝_______，加在两电阻两端的电压之比U1:U2＝_______。
串、并联电路中的比值关系(易错点)
8．在如图18所示的电路中，闭合开关S，电流表A1、A2的示数之比I1:I2＝2∶1，则电阻之比R1:R2＝_______，电流表A1、A3的示数之比I1:I3＝_______。
9．如图19所示电路，电源电压不变，电阻R1＝10 Ω。当开关 S1闭合、S2断开，①、②都是电流表时，表①、表②的示数之比为 2∶5，则电阻R2的阻值为_____Ω；当开关S1、S2都闭合，①、②都是电压表时，表①、表②的示数之比是_______。
例8　(2019淮安)如图20(a)所示是电阻甲和乙的I－U图像，(b)、(c)是它们的部分电路连接示意图，下列说法错误的是(　　)A．当电阻乙两端的电压为2.5 V时，它的阻值和甲的阻值相等B．图(b)中，当电压U为3 V时，乙的电阻为5 Ω C．图(c)中，当电压U为2 V时，干路总电流为0.6 A D．图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小
欧姆定律在图像题中的应用(易错点)
10.(2019丹东)如图21所示是电阻R和灯泡L的I－U图像，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6 A，则电源电压为____V；若将电阻R和灯泡L并联接在电压为6 V的电源上，此时灯泡L的电阻为_______Ω，干路电流为_______A。
11．(2019昆明)如图22甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内阻为RG保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA。则灵敏电流计的阻值是______Ω，当电流计的示数是9 mA时，它所在的环境温度是______℃。
12．(2020永州)如图23甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U－I”关系图像，如图乙所示。下列说法正确的是(　　)A．Ⅱ为R2的“U－I”图像B．当R2＝R1时，电路中电流的大小为0.2 AC．电源电压为8 VD．R1的阻值为30 Ω
命题点1　动态分析由滑动变阻器引起的电路变化1．(2014备用卷，14题)2012年黄麻市体育中考有一个项目是坐位体前屈。学校的测量坐位体前屈成绩的装置如图24所示，测试时需要从刻度尺上读数。物理活动小组利用实验室器材对该仪器进行了改进，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中，表盘上的长度刻度值均匀的是(　　)
由敏感电阻引起的电路变化2．(2017备用卷，12题)如图25所示，一闭合电路竖直固定在一辆光滑绝缘的小车上，电路中R0为定值电阻，R为压敏电阻，其阻值随所受压力的增大而减小。闭合开关S，将物体M放在小车上与压敏电阻接触，当小车由静止突然向右运动时，下列说法正确的是(　　)A．电流表的示数减小B．电压表的示数减小C．电流表的示数不变D．电压表的示数增大
3．(2018,14题)(双选)为了研究热敏电阻对电路的影响，小李设计了如图26所示的电路。电源电压保持不变，R为定值电阻，Rt为热敏电阻，其阻值随温度的升高而减小。闭合开关S后，小李在热敏电阻Rt上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是(　　)A．电流表的示数变小 B．电压表的示数变大C．电压表与电流表的示数之比变小 D．电路的总功率变小
命题点2　欧姆定律的相关计算简单计算4．(2012,6题)在如图27所示的电路中，电源电压为12 V。闭合开关后，电流表的示数为0.4 A，电压表的示数为8 V，则电阻R2的阻值是_____Ω。将滑动变阻器R1的滑片向右移动，电压表的示数将变_____。
欧姆定律在图像题中的应用5．(2014,6题)如图28是小灯泡L和电阻R的I－U关系图像，由图像可知，电阻R的阻值为_____Ω，若将它们并联在电压为2 V的电源两端，电路中的总电流为________A。
6．(2018备用卷，14题)(双选)在如图29甲所示电路中，电源电压不变，R0为定值电阻。滑动变阻器的滑片P从a端移到b端的过程中，电压表与电流表的示数变化规律如图乙所示。下列说法正确的是(　　)A．电源电压为4.0 VB．定值电阻R0的阻值为10 ΩC．滑动变阻器的调节范围为0～20 ΩD．当滑片P位于b端时，电路的总功率最大
