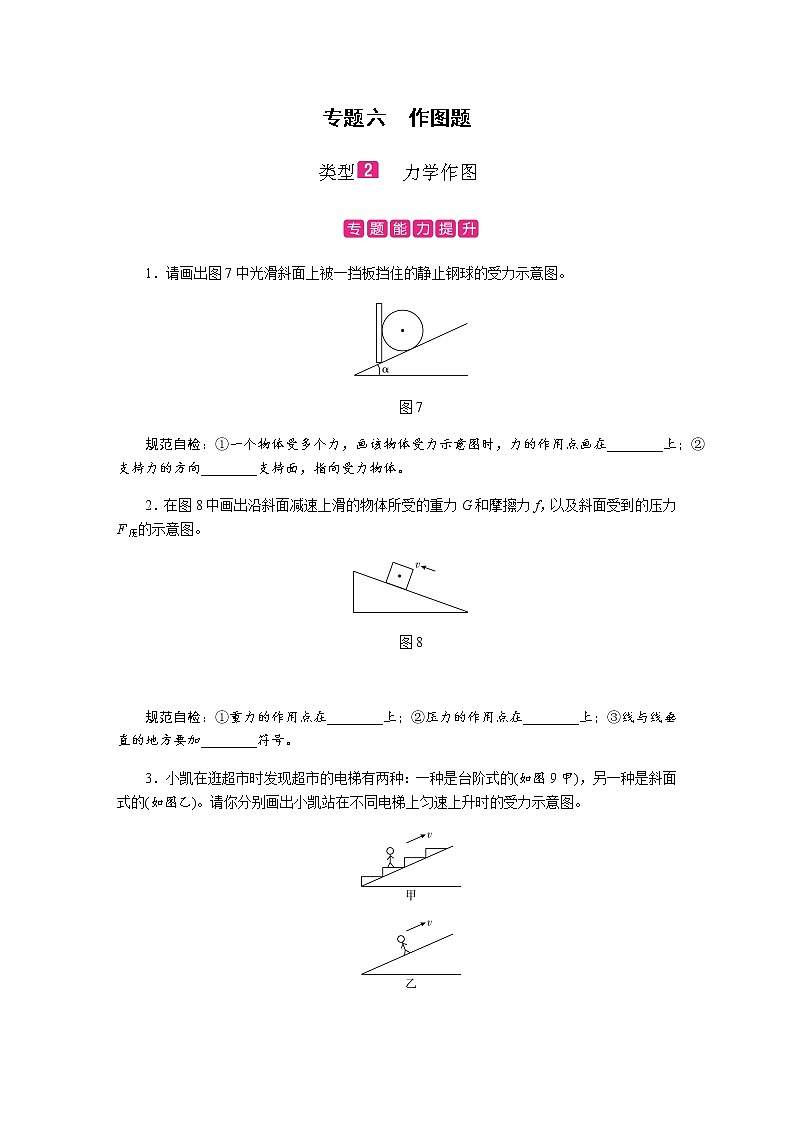

1．请画出图7中光滑斜面上被一挡板挡住的静止钢球的受力示意图。
图7
规范自检：①一个物体受多个力，画该物体受力示意图时，力的作用点画在________上；②支持力的方向________支持面，指向受力物体。
2．在图8中画出沿斜面减速上滑的物体所受的重力G和摩擦力f，以及斜面受到的压力F压的示意图。
图8
规范自检：①重力的作用点在________上；②压力的作用点在________上；③线与线垂直的地方要加________符号。
3．小凯在逛超市时发现超市的电梯有两种：一种是台阶式的(如图9甲)，另一种是斜面式的(如图乙)。请你分别画出小凯站在不同电梯上匀速上升时的受力示意图。
图9
规范自检：①大小相等的力，长度应________；②重力的符号是________，摩擦力的符号是________，其他力的符号用F加下标来区分。

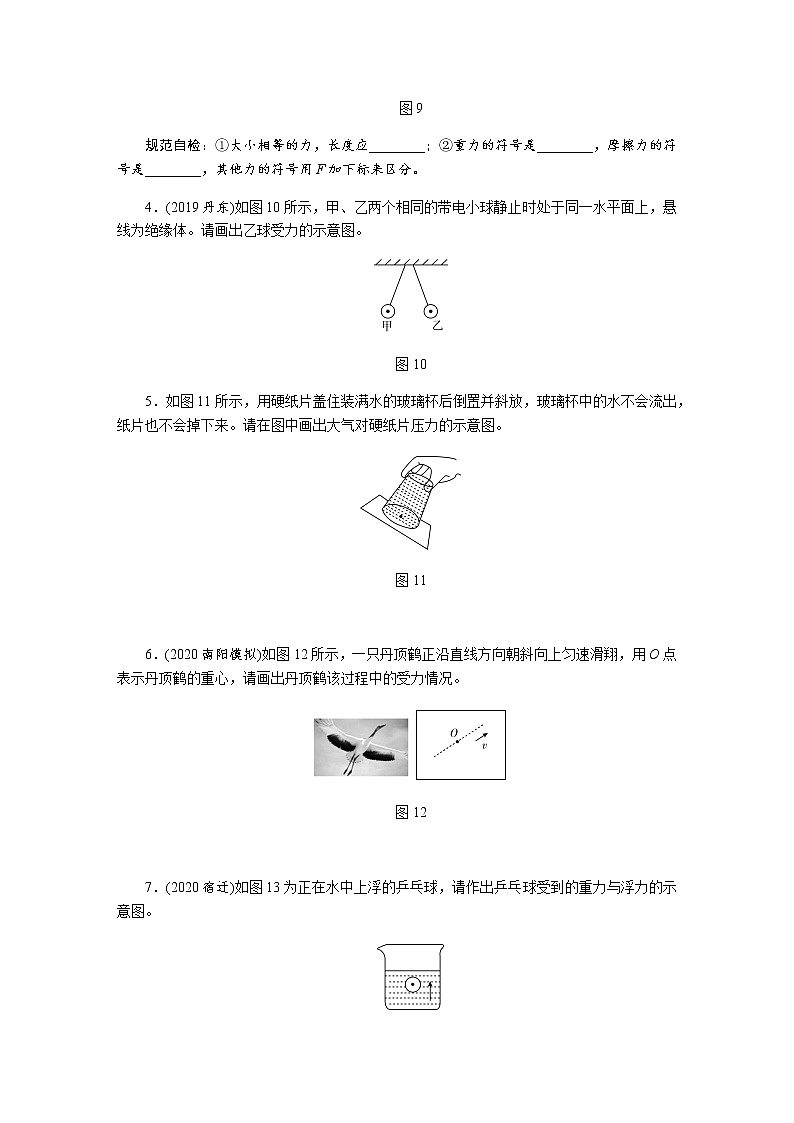

4．(2019丹东)如图10所示，甲、乙两个相同的带电小球静止时处于同一水平面上，悬线为绝缘体。请画出乙球受力的示意图。
图10
5．如图11所示，用硬纸片盖住装满水的玻璃杯后倒置并斜放，玻璃杯中的水不会流出，纸片也不会掉下来。请在图中画出大气对硬纸片压力的示意图。
图11
6．(2020南阳模拟)如图12所示，一只丹顶鹤正沿直线方向朝斜向上匀速滑翔，用O点表示丹顶鹤的重心，请画出丹顶鹤该过程中的受力情况。
图12
7．(2020宿迁)如图13为正在水中上浮的乒乓球，请作出乒乓球受到的重力与浮力的示意图。
图13
规范自检：①可确定力的大小关系时，要用________来表示力的大小关系。

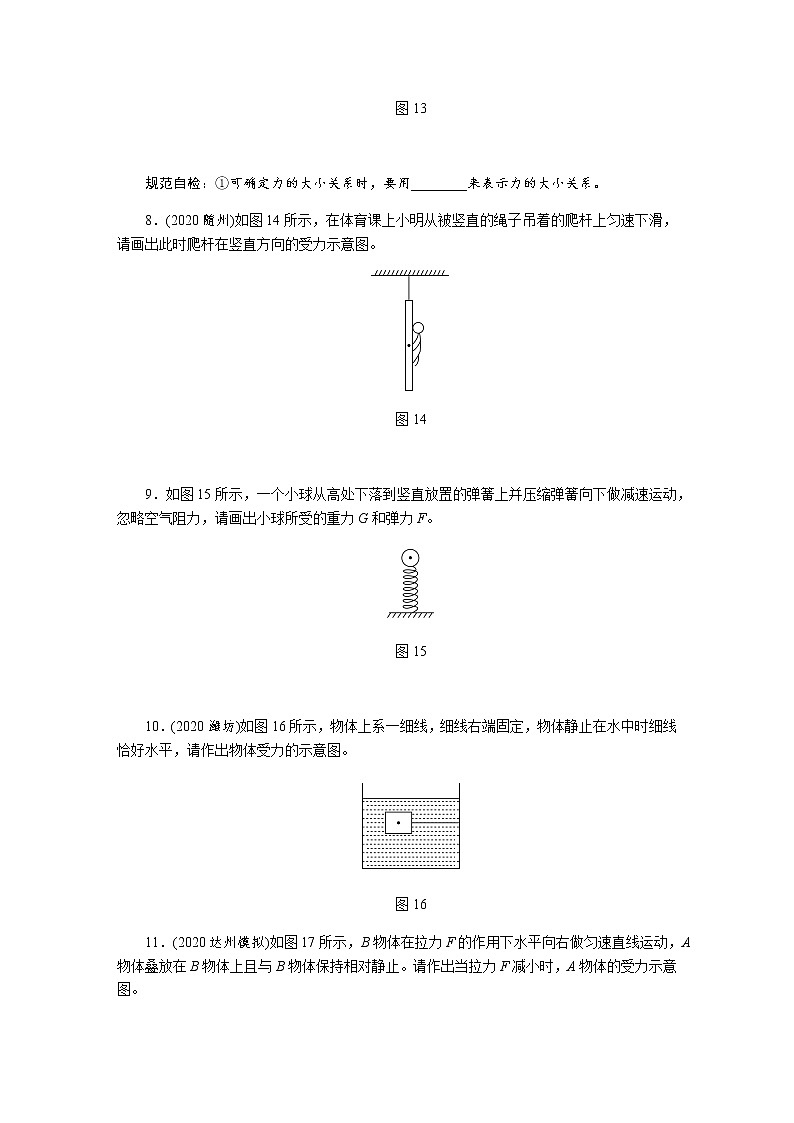

8．(2020随州)如图14所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。
图14
9．如图15所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，请画出小球所受的重力G和弹力F。
图15
10．(2020潍坊)如图16所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。
图16
11．(2020达州模拟)如图17所示，B物体在拉力F的作用下水平向右做匀速直线运动，A物体叠放在B物体上且与B物体保持相对静止。请作出当拉力F减小时，A物体的受力示意图。
图17
12．(2020成都)深蹲运动是靠腿部肌肉收缩产生动力，克服人体上部的重力G，从而达到锻炼的目的(如图18甲)。图乙是将人体抽象为杠杆的示意图，O为支点，请在图乙中画出G的示意图及其力臂l。(A点为人体上部的重心)
图18
规范自检：①杠杆的力臂用两端带箭头的实线(或加大括号的虚线)表示，通常用字母“________”标示；②力臂________于力的作用线，交点处加________符号。
13．(2020本溪)如图19甲是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆。图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在图乙中画出阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
图19
规范自检：①力的延长线用________线；②力臂与力的作用线的交点处要加________符号。
参考答案
类型2 力学作图
专题能力提升
1．如图7所示 2.如图8所示

图7 图8
规范自检：①重心 ②垂直 规范自检：①重心 ②受力面 ③直角
3．如图9所示
图9
规范自检：①相同 ②G f
4．如图10所示 5.如图11所示

图10 图11
6．如图12所示 7.如图13所示

图12 图13
规范自检：①线段的长短
8．如图14所示 9.如图15所示

图14 图15
10．如图16所示 11.如图17所示

图16 图17
12．如图18所示 13.如图19所示

图18 图19
规范自检：①l ②垂直 直角 规范自检：①虚 ②直角
