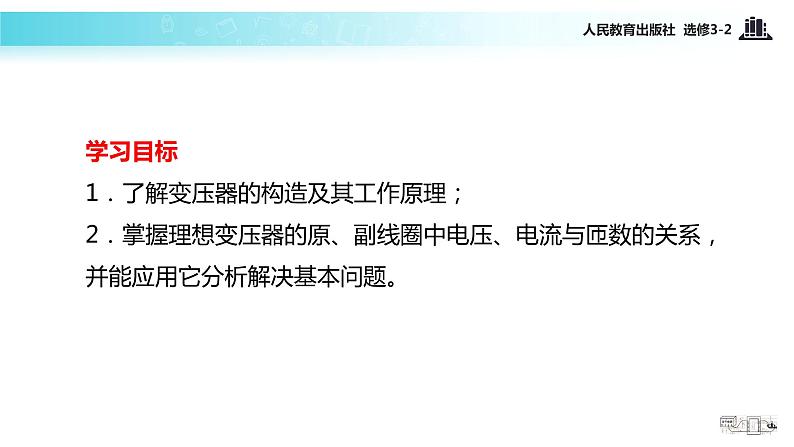

学习目标1．了解变压器的构造及其工作原理； 2．掌握理想变压器的原、副线圈中电压、电流与匝数的关系，并能应用它分析解决基本问题。

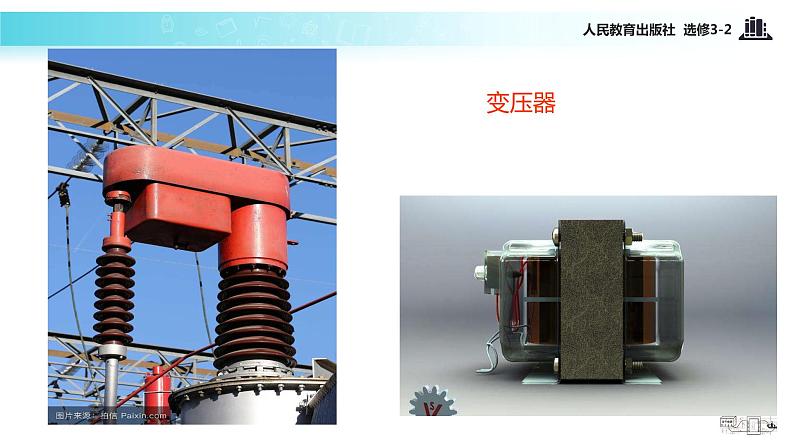

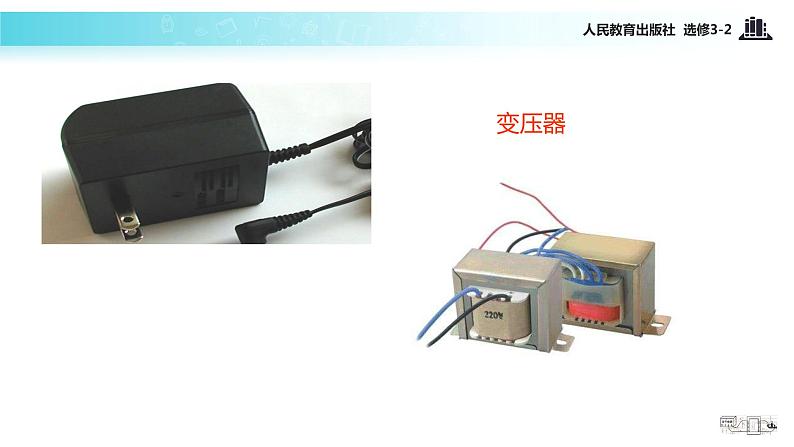

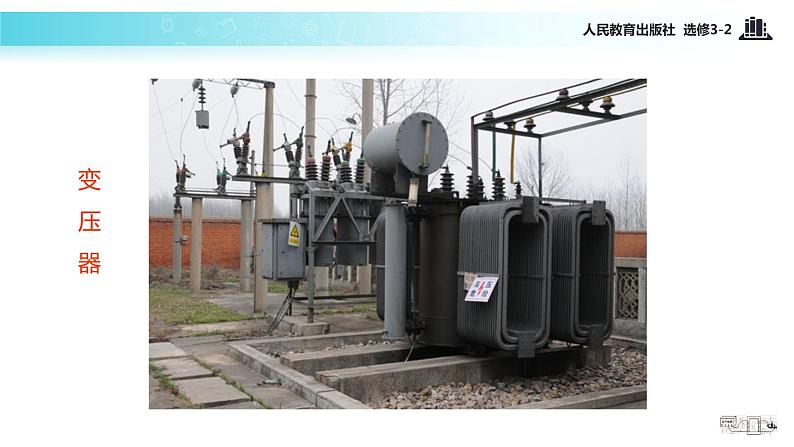

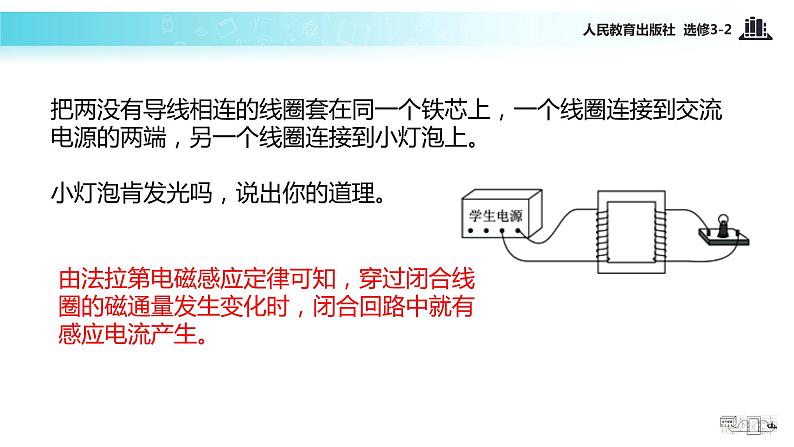

把两没有导线相连的线圈套在同一个铁芯上，一个线圈连接到交流电源的两端，另一个线圈连接到小灯泡上。小灯泡肯发光吗，说出你的道理。
由法拉第电磁感应定律可知，穿过闭合线圈的磁通量发生变化时，闭合回路中就有感应电流产生。

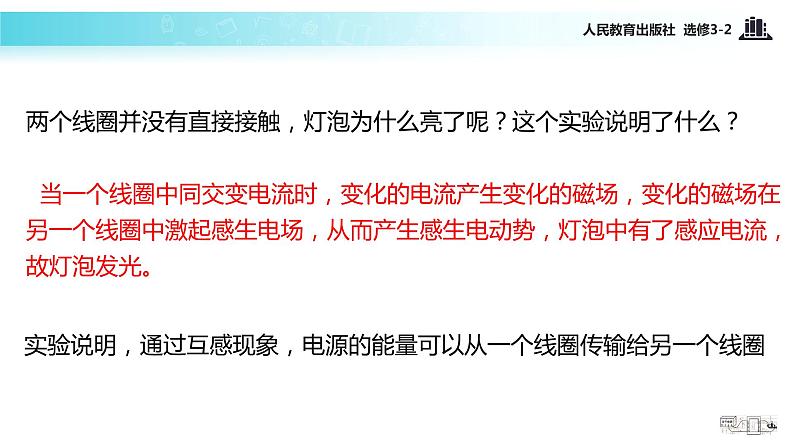

两个线圈并没有直接接触，灯泡为什么亮了呢？这个实验说明了什么？ 当一个线圈中同交变电流时，变化的电流产生变化的磁场，变化的磁场在另一个线圈中激起感生电场，从而产生感生电动势，灯泡中有了感应电流，故灯泡发光。
实验说明，通过互感现象，电源的能量可以从一个线圈传输给另一个线圈
变压器是由闭合铁芯和绕在铁芯上的两个线圈组成。一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）。两个线圈都是绝缘导线绕制成的。铁芯由涂有绝缘漆的硅钢片叠合而成。

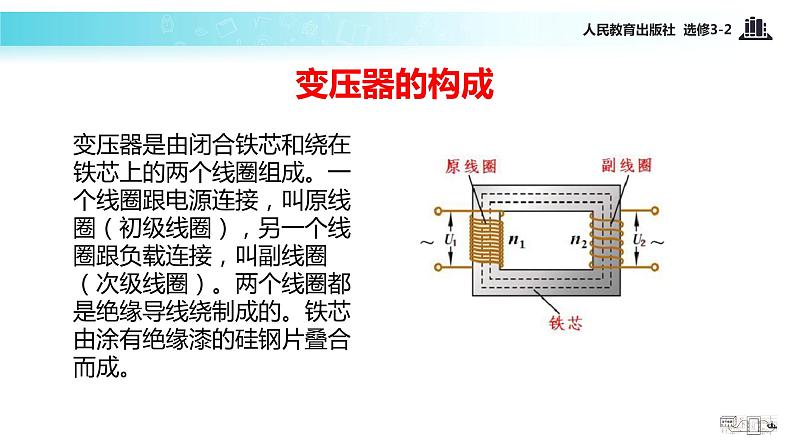

变压器的结构示意图和符号
互感现象时变压器工作的基础。通断电、接交流电时灯泡会亮，所以其原理是互感，当原线圈接交变电源后，在闭合的铁芯内产生了变化的磁通量，它通过副线圈并使副线圈两端产生感应电动势。若副线圈是闭合的，它同样要在闭合的铁芯内产生变化的磁通量，在原线圈中同样产生感应电动势。
按课本图5.4-1实验①保持原线圈电压和匝数不变，改变副线圈匝数，研究副线圈匝数对副线圈电压的影响； ②保持原线圈电压和副线圈匝数不变，改变原线圈匝数，研究原线圈匝数对副线圈电压的影响。
结论：原线圈电压和匝数不变时，副线圈匝数越多，副线圈电压越大。原线圈电压和副线圈匝数不变时，原线圈匝数越少，副线圈电压越高。 在实验误差范围内，原副线圈电压比跟原副线圈的匝数比成正比。
变压器线圈两端的电压与匝数的关系
电流通过变压器线圈是会发热，铁芯在交变磁场的作用下也会发热。所以，变压器工作时存在能量损失。没有能量损失的变压器叫做理想变压器。
只适用于理想变压器。实际上变压器的工作效率都很高，在一般的计算中，可以把实际变压器视为理想变压器。
理想变压器原线圈的输入功率与副线圈的输出功率有什么关系？因为理想变压器没有能量损失，所以P出=P入
原副线圈中的电流I1与I2有什么关系？
如果副线圈的电压高于原线圈的电压，这样的变压器叫升压变压器；如果副线圈的电压低于原线圈的电压，这样的变压器叫降压变压器。 升压变压器，n2＞n1，降压变压器，n2＜n1。升压变压器，I2I1。
在绕制升压变压器原副线圈时，副线圈导线应比原线圈导线粗一些好，还是细一些好？降压变压器呢？因为升压变压器，I2I1，所以副线圈导线要比原线圈导线粗一些。
课后请大家阅读教材47页“科学漫步”，了解互感器的工作原理和应用。
练习：1、理想变压器原、副线圈的电流为I1、I2，电压为U1、U2，功率为P1、P2，关于它们的关系，正确的是 （ ）A．I2由I1决定 B．U2与负载有关C．P1由P2决定 D．U1由U2决定
