展开北师大版九年级数学上册

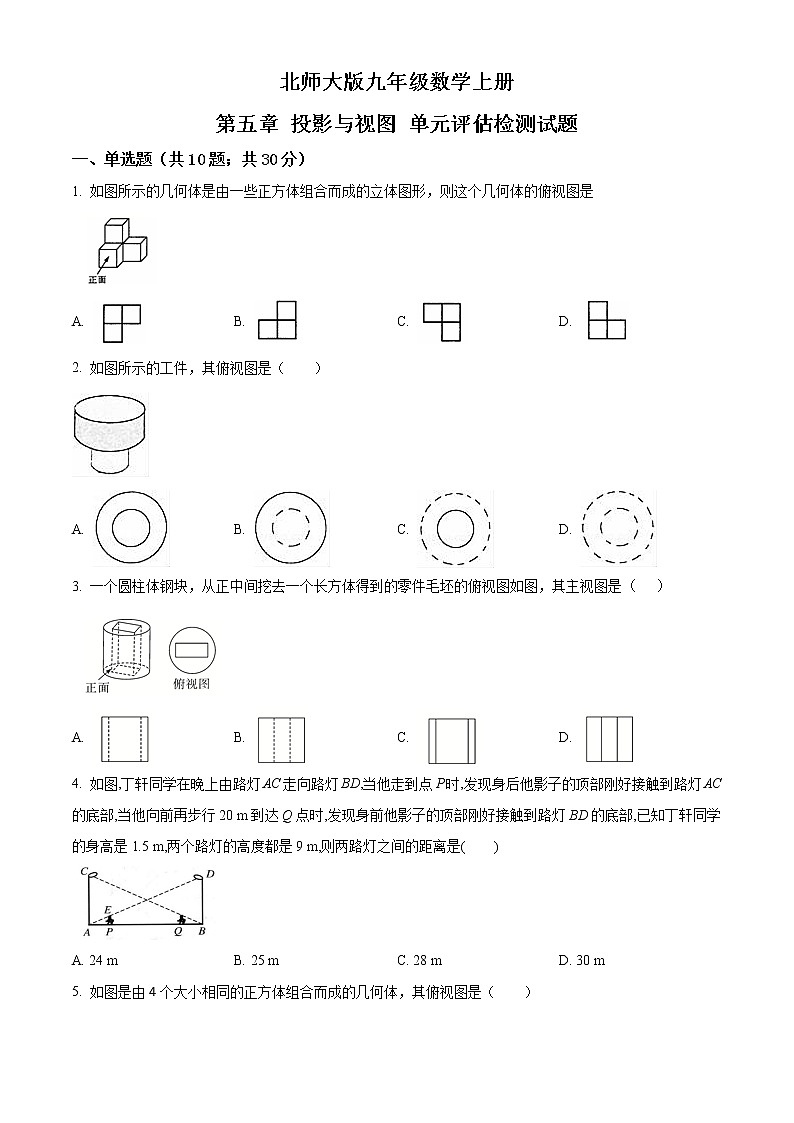

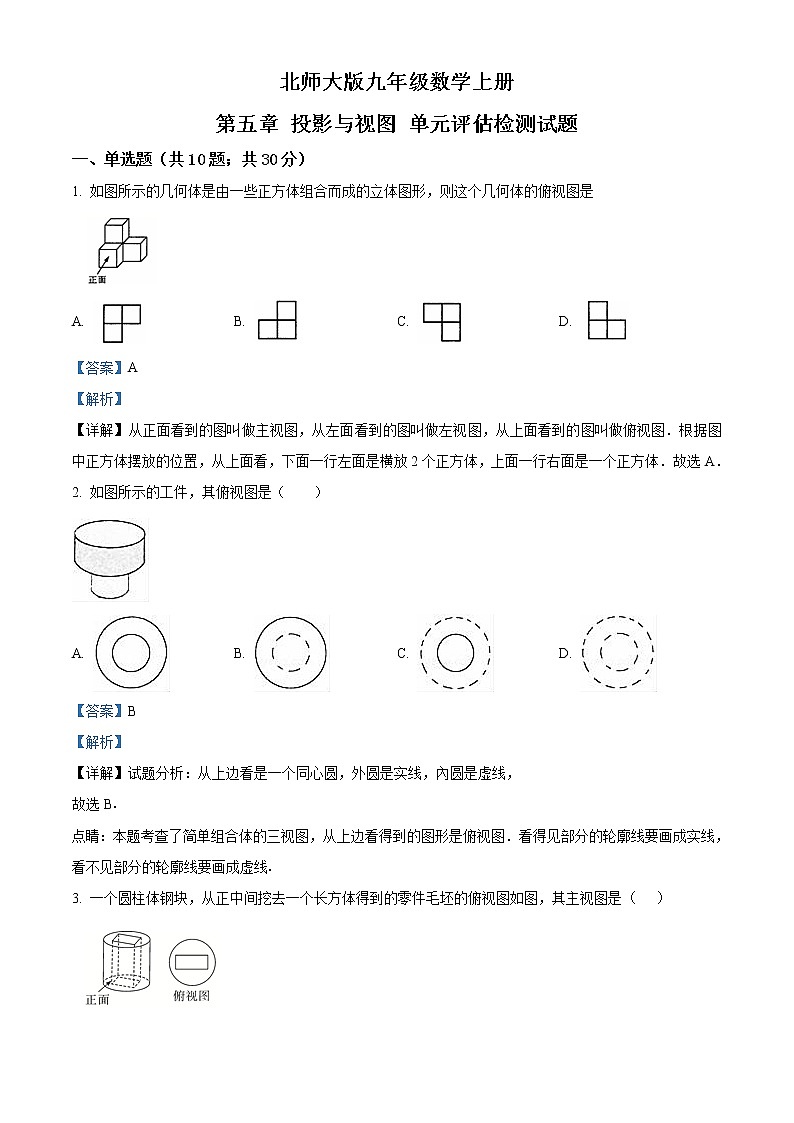

第五章 投影与视图 单元评估检测试题
一、单选题（共10题；共30分）
1. 如图所示的几何体是由一些正方体组合而成的立体图形，则这个几何体的俯视图是
A. B. C. D.
2. 如图所示的工件，其俯视图是（ ）
A. B. C. D.

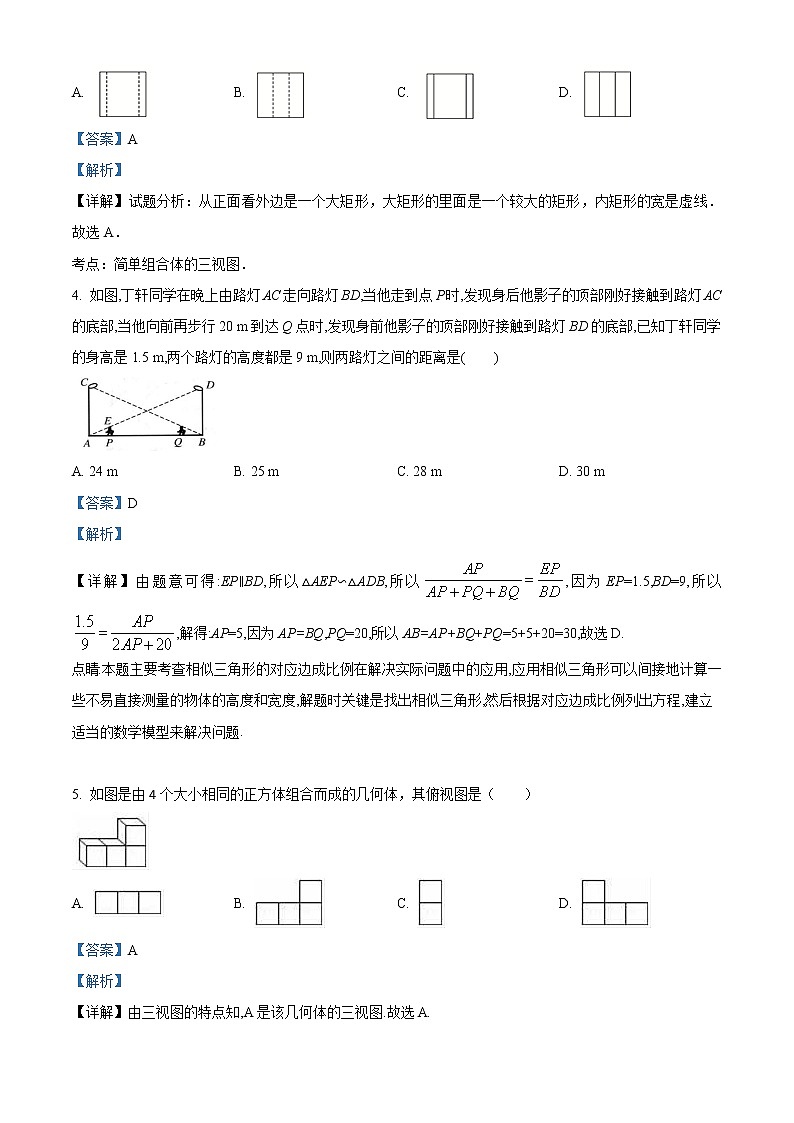

3. 一个圆柱体钢块，从正中间挖去一个长方体得到的零件毛坯的俯视图如图，其主视图是（ ）
A. B. C. D.
4. 如图,丁轩同学在晚上由路灯AC走向路灯BD,当他走到点P时,发现身后他影子的顶部刚好接触到路灯AC的底部,当他向前再步行20 m到达Q点时,发现身前他影子的顶部刚好接触到路灯BD的底部,已知丁轩同学的身高是1.5 m,两个路灯的高度都是9 m,则两路灯之间的距离是( )
A. 24 m B. 25 m C. 28 m D. 30 m
5. 如图是由4个大小相同的正方体组合而成的几何体，其俯视图是（ ）
A B. C. D.
6. 如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是14，则排球的直径是( )
A. 7 cm B. 14 cm C. 21 cm D. 21cm
7. 如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图从正面看是
A B. C. D.
8. 小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（ ）
A. 三角形 B. 线段 C. 矩形 D. 正方形
9. 如图是由五个相同的小立方块搭成的几何体，则它的俯视图是（ ）
A. B. C. D.
10. 如图所示的工件的主视图是【 】
A. B. C. D.
二、填空题（共8题；共24分）
11. 如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是_______．
12. 物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是________现象．
13. 如图，小明在A时测得某树的影长为3米，B时又测得该树的影长为12米，若两次日照的光线互相垂直，则树的高度为_________米.
14. 如图，左边是一个由5个棱长为1的小正方体组合而成的几何图，现在增加一个小正方体，使其主视图如右，则增加后的几何体的左视图的面积为________．
15. 如图，在A时测得某树的影长为4米，在B时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.
16. 如图所示的几何体是由一些小正方体组合而成的，若每个小正方体的棱长都是1，则该几何体俯视图的面积是________
17. 如图，正三棱柱底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．
18. 如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，数学兴趣小组的同学进行了如下测量某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为3米，落在地面上的影子BF的长为8米，而电线杆落在围墙上的影子GH的长度为米，落在地面上的影子DH的长为6米，依据这些数据，该小组的同学计算出了电线杆的高度是______米
三、解答题（共9题；共66分）
19. 如图所示的是从上面看12个小立方体所搭几何体的平面图形，小正方形中的数字表示在该位置的小立方体的个数，请画出从正面和左面看这个几何体的形状．
20. 如图是用5个棱长为1厘米的小立方块搭成的几何体，请画出从正面、左面、上面看得到的图形．
21. 用若干个小立方块搭成一个几何体，使它从正面看与从左面看都是如图的同一个图．通过实际操作，并与同学们讨论，解决下列问题：
（1）所需要的小立方块的个数是多少？你能找出几种？
（2）画出所需个数最少和所需个数最多的几何体从上面看到的图，并在小正方形里注明在该位置上小立方块的个数．
22. 已知一个几何体从上面看到的形状如图所示，请画出这个几何体从正面和左面看到的形状（小正方形中的数字表示在该位置中小立方体的个数）．
23. 小红想利用阳光下的影长测量学校旗杆AB的高度．如图，他在某一时刻在地面上竖直立一个2米长的标杆CD，测得其影长DE=0.4米．
（1）请在图中画出此时旗杆AB在阳光下的投影BF．
（2）如果BF=1.6，求旗杆AB高．
24. 如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．
25. 由几个相同的边长为1的小立方块搭成的几何体的俯视图如图，方格中的数字表示该位置的小立方块的个数．
（1）请在图方格纸中分别画出该几何体的主视图和左视图；
（2）根据三视图，这个几何体的表面积为多少个平方单位？（包括面积）
26. 下列物体是由六个棱长为1cm的正方体组成如图的几何体．
（1）求出该几何体体积和表面积；
（2）分别画出从正面、左面、上面看到的立体图形的形状．
27. 由几个小立方体叠成的几何体的主视图和左视图如图所示，求组成几何体的小立方体个数的最大值与最小值，并画出相应的俯视图.
