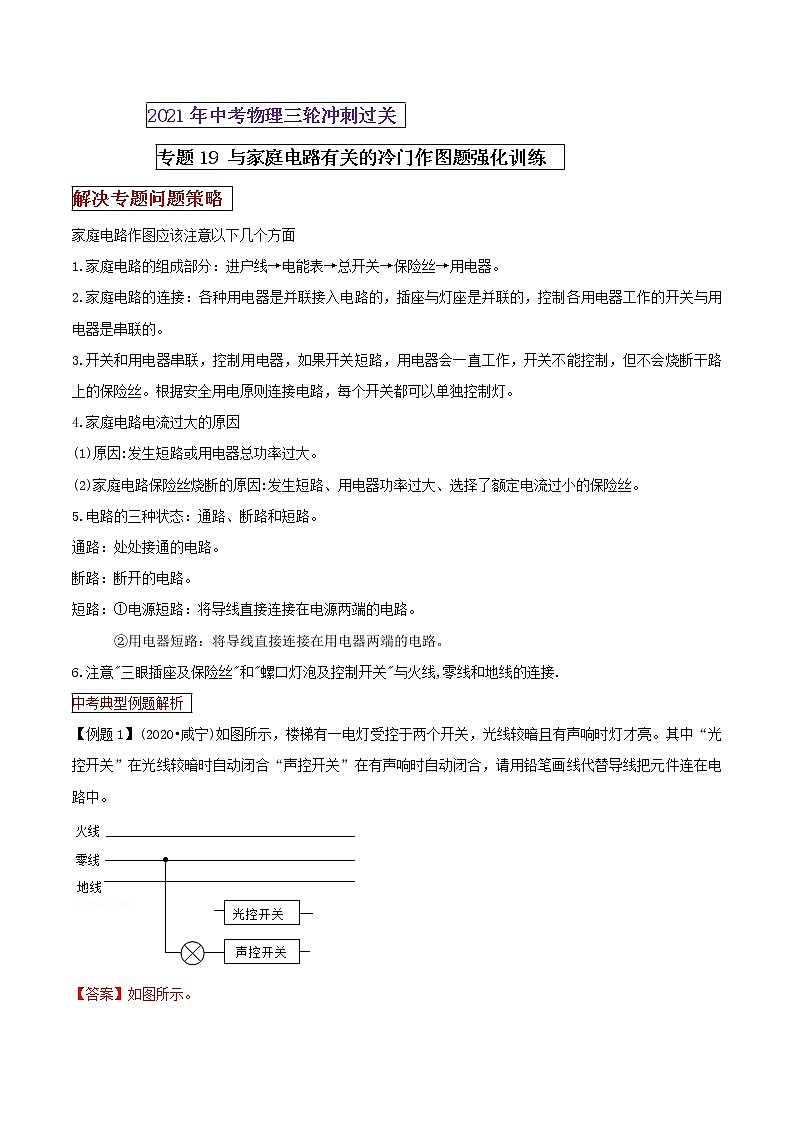

2021年中考物理三轮冲刺过关 专题19 与家庭电路有关的冷门作图题强化训练（教师版含解析）

这是一份2021年中考物理三轮冲刺过关 专题19 与家庭电路有关的冷门作图题强化训练（教师版含解析），共8页。

解决专题问题策略
家庭电路作图应该注意以下几个方面
1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。根据安全用电原则连接电路，每个开关都可以单独控制灯。
4.家庭电路电流过大的原因
(1)原因:发生短路或用电器总功率过大。
(2)家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝。
5.电路的三种状态：通路、断路和短路。
通路：处处接通的电路。
断路：断开的电路。
短路：①电源短路：将导线直接连接在电源两端的电路。
②用电器短路：将导线直接连接在用电器两端的电路。
6.注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.
中考典型例题解析

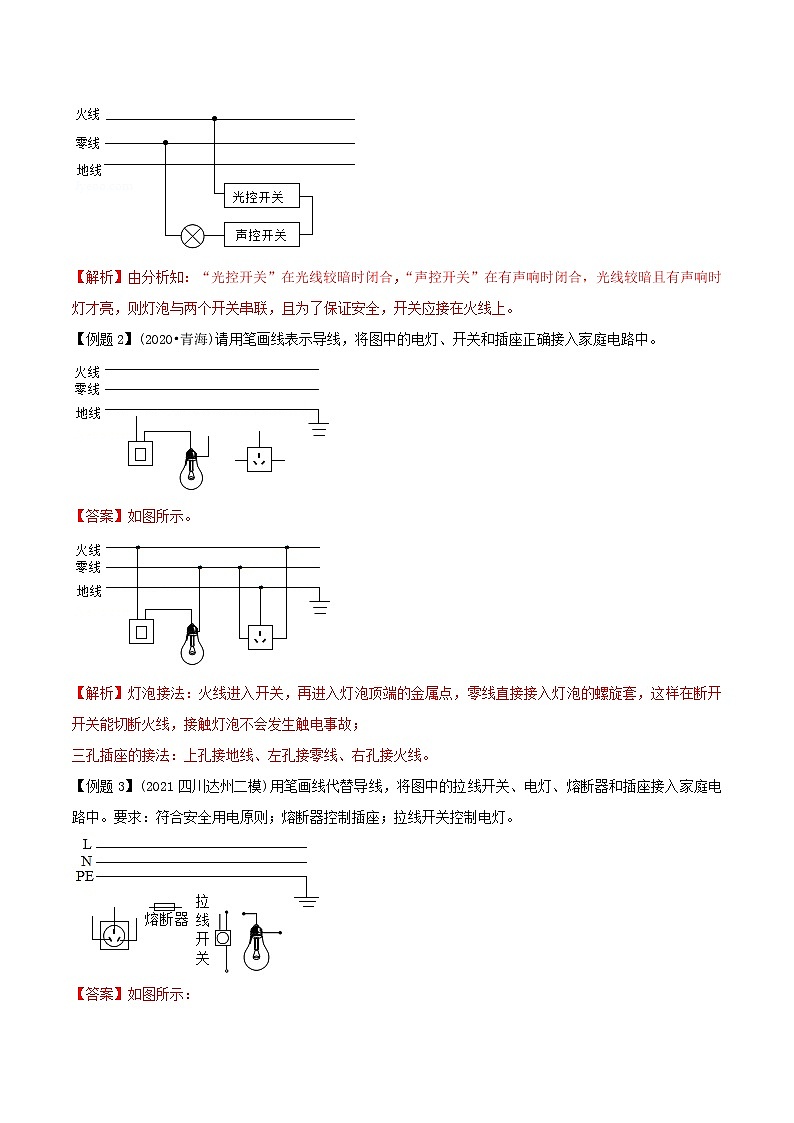

【例题1】(2020•咸宁)如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。
【答案】如图所示。
【解析】由分析知：“光控开关”在光线较暗时闭合，“声控开关”在有声响时闭合，光线较暗且有声响时灯才亮，则灯泡与两个开关串联，且为了保证安全，开关应接在火线上。
【例题2】(2020•青海)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【答案】如图所示。
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。

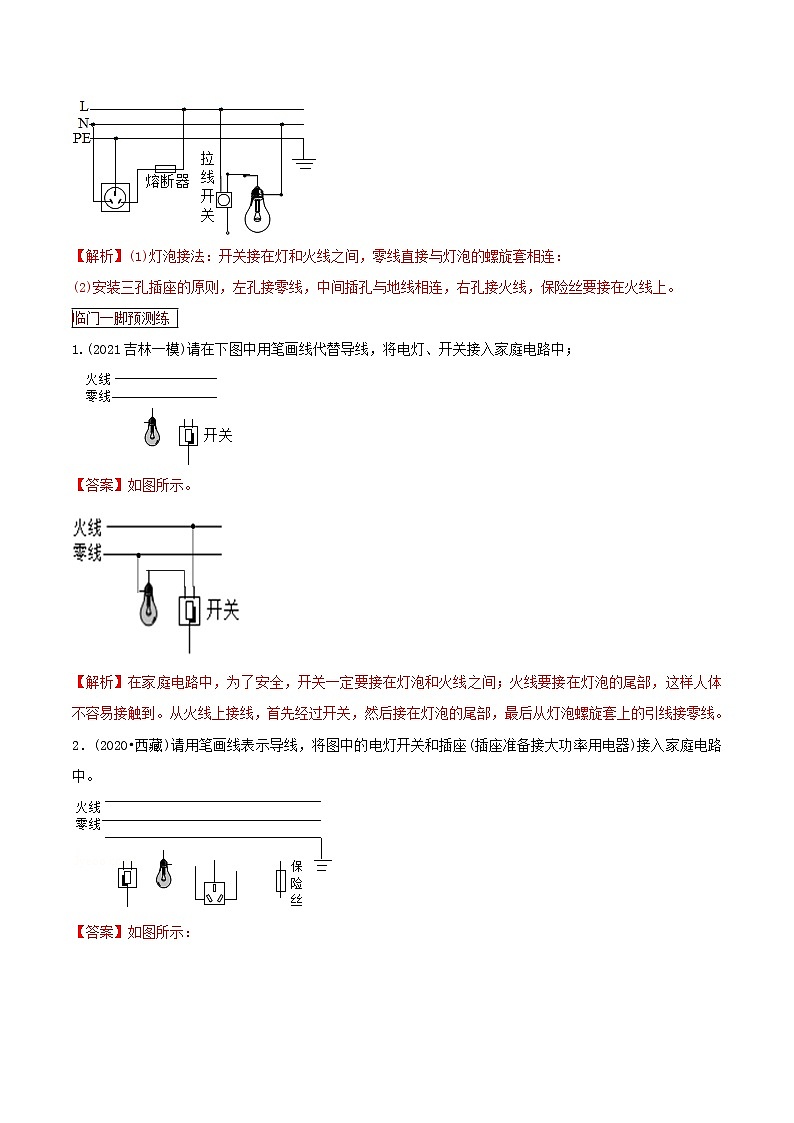

【例题3】(2021四川达州二模)用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】如图所示：
【解析】(1)灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
(2)安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上。
临门一脚预测练
1.(2021吉林一模)请在下图中用笔画线代替导线，将电灯、开关接入家庭电路中；

【答案】如图所示。
【解析】在家庭电路中，为了安全，开关一定要接在灯泡和火线之间；火线要接在灯泡的尾部，这样人体不容易接触到。从火线上接线，首先经过开关，然后接在灯泡的尾部，最后从灯泡螺旋套上的引线接零线。
2．(2020•西藏)请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。
【答案】如图所示：
【解析】电灯的开关要接在火线和灯泡之间，火线首先进入开关，然后进入灯泡顶端的金属点，螺旋套接在零线上。插座的三孔要按照“左零右火上接地”的原则。
3.(2020湖南岳阳)请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中(开关控制灯泡)。
【答案】如图所示.
【解析】根据安全用电原则可知，开关一端接火线，另一端接灯泡的顶端，螺旋套接零线。
4．(2020•金昌)一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】如图所示：
【解析】要求开关S只控制两盏灯且每盏灯都能正常发光，则两个灯泡是并联的，且与插座之间也是并联的；开关同时控制两个灯泡，灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。两孔插座的接法，左边接零线，右边接火线。
5.(2020湖北咸宁)如图乙所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮｡其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中｡
【答案】如图所示.
【解析】“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，光线较暗且有声响时灯才亮，则灯泡与两个开关串联.
6．(2020•扬州)如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
【答案】如图所示：
【解析】由题知，只闭合开关S，风扇能单独工作，灯和风扇为并联；若只闭合开关S，灯泡不亮，由此可知S1在灯所在支路上，S在干路上。
7.(2021福建二模)如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
【答案】如图所示：
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
三孔插座：上孔接地线；左孔接零线；右孔接火线。如图所示。
8．(2020苏州)按照要求作图：如图甲，请把节能灯正确接人到家庭电路中。
【答案】如图所示.
【解析】灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套.
9.(2020四川自贡)生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
【答案】如图所示.
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；开关接在指示灯、插座和火线之间控制火线使用更安全；由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分担电源的电压；三孔插座的接法是左零右火上接地。
10.(四川攀枝花二模)由于在疫情期间，小明和家人都在家中，用电比较多，经常开了很多用电器导致跳闸，所以小明想研究家庭电路中的结构，如图所示，请用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】如图所示.
【解析】灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上。
11．(2021云南二模)请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
【答案】如图所示：
【解析】首先辨别图中三根线地线、火线、零线．
(1)灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
