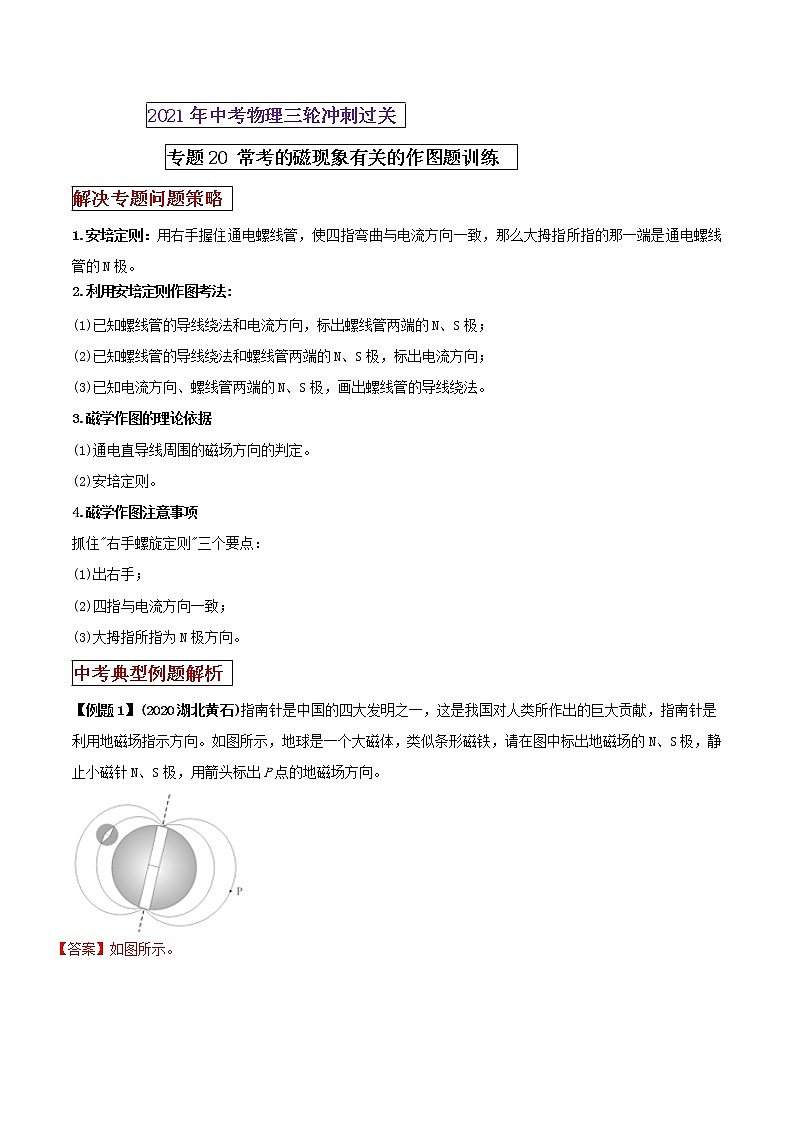

2021年中考物理三轮冲刺过关 专题20 常考的磁现象有关的作图题强化训练（教师版含解析）

这是一份2021年中考物理三轮冲刺过关 专题20 常考的磁现象有关的作图题强化训练（教师版含解析），共8页。

解决专题问题策略
1.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
2.利用安培定则作图考法:
(1)已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；
(2)已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；
(3)已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。
3.磁学作图的理论依据
(1)通电直导线周围的磁场方向的判定。
(2)安培定则。
4.磁学作图注意事项
抓住"右手螺旋定则"三个要点：
(1)出右手；
(2)四指与电流方向一致；
(3)大拇指所指为N极方向。
中考典型例题解析
【例题1】(2020湖北黄石)指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地磁场指示方向。如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。
【答案】如图所示。

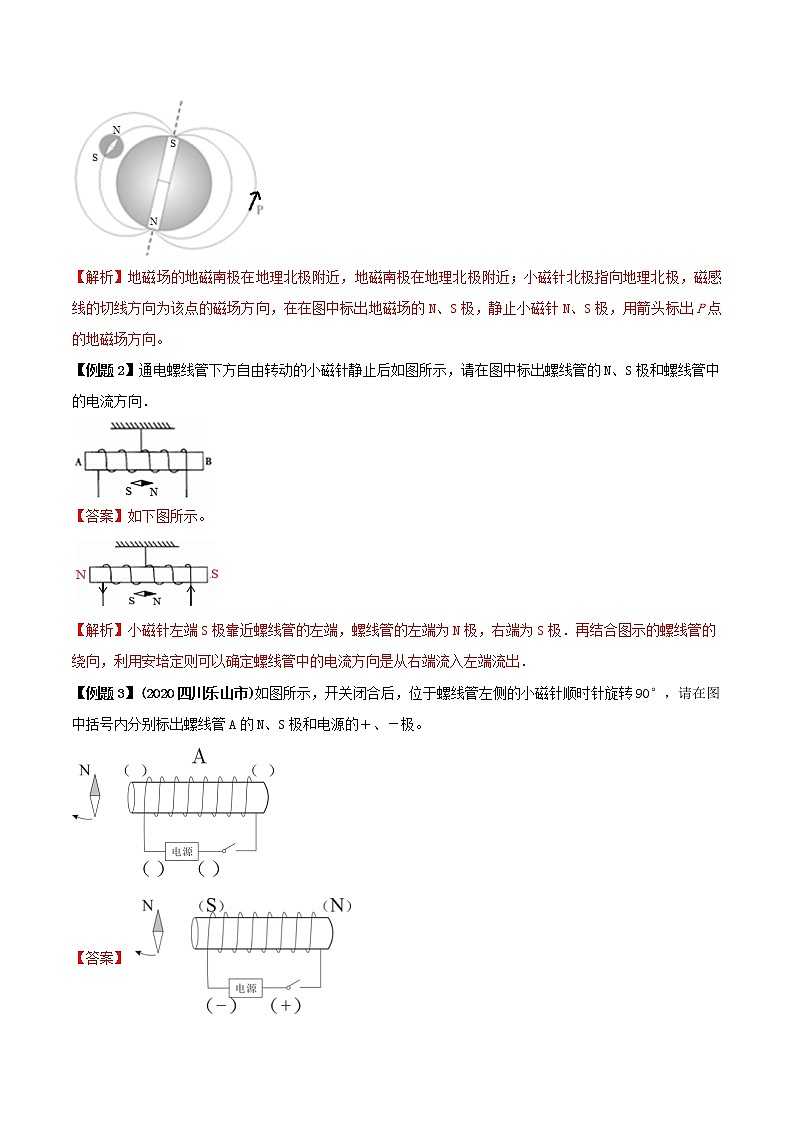

【解析】地磁场的地磁南极在地理北极附近，地磁南极在地理北极附近；小磁针北极指向地理北极，磁感线的切线方向为该点的磁场方向，在在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。
【例题2】通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．
【答案】如下图所示。
【解析】小磁针左端S极靠近螺线管的左端，螺线管的左端为N极，右端为S极．再结合图示的螺线管的绕向，利用安培定则可以确定螺线管中的电流方向是从右端流入左端流出．
【例题3】(2020四川乐山市)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
【答案】

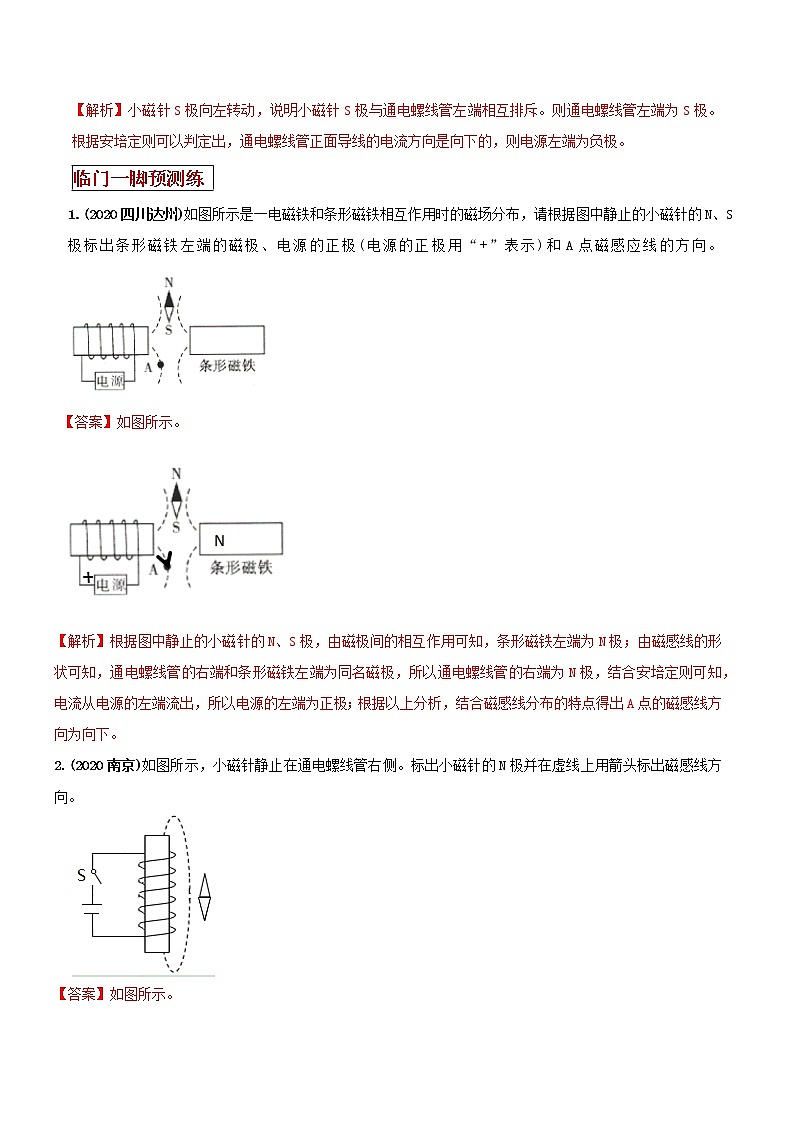

【解析】小磁针S极向左转动，说明小磁针S极与通电螺线管左端相互排斥。则通电螺线管左端为S极。根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极。
临门一脚预测练
1.(2020四川达州)如图所示是一电磁铁和条形磁铁相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“+”表示)和A点磁感应线的方向。
【答案】如图所示。
【解析】根据图中静止的小磁针的N、S极，由磁极间的相互作用可知，条形磁铁左端为N极；由磁感线的形状可知，通电螺线管的右端和条形磁铁左端为同名磁极，所以通电螺线管的右端为N极，结合安培定则可知，电流从电源的左端流出，所以电源的左端为正极；根据以上分析，结合磁感线分布的特点得出A点的磁感线方向为向下。
2.(2020南京)如图所示，小磁针静止在通电螺线管右侧。标出小磁针的N极并在虚线上用箭头标出磁感线方向。
【答案】如图所示。
【解析】闭合开关后，由图可知电流从螺线管的上侧流入、下侧流出；右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端为N极、上端为S极；当小磁针静止时，根据磁极间的作用规律可知，小磁针的上端为N极、下端为S极；在磁体周围，磁感线从磁体的N极出发回到S极，所以图中磁感线的方向是指向上的。
3．(2019贵州黔东南)将图中的电磁铁连入你设计的电路中(在方框内添加电源和滑动变阻器)，使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
【答案】如图所示。
【解析】小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长。
4.(2020贵州毕节)将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。
【答案】如图所示。
【解析】通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，如图所示，电流方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极，所以先从螺线管的后面开始绕螺线管.
5.(2021山西二模)电源接通后，螺线管内部小磁针静止时N极指向如图所示。请在图上标出电源的正负极，通电后的N、S极和开关闭合时螺线管外部小磁针N极的偏转方向。

【答案】如图所示：
【解析】(1)螺线管内小磁针的N极指向表示该点的磁场方向(即内部磁感线方向)，而在磁体内部磁感线从S极出发到N极，所以，根据图示可知螺线管的左侧为S极、右侧为N极；
(2)由右手螺旋定则可知，电流由螺线管左侧流入，所以电源左侧为正极、右侧为负极；
(3)由于同名磁极相互排斥，所以右侧小磁针的N极将顺时针转动。
6．(2020湖南衡阳)如图所示，当开关S闭合后，弹簧测力计示数变大。请标出水磁体A的下端和通电螺线管B的上端的极性。
【答案】如图所示.
【解析】根据安培定则可知，螺线管B的上端为N极，下端为S极；当开关S闭合后，弹簧测力计示数变大，则A的下端受到了B的上端的吸引力的作用，根据异名磁极相互吸引可知，A的下端为S极.
7.(2020福建)通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
【答案】如图所示。
【解析】磁体外部的磁感线从N极出发回到S极，由安培定则可知电流从螺线管的下端流入，电源的下端是正极.
8.(2021江西一模)小磁针放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线并标出电流的方向.
【答案】如图所示。
【解析】由图中小磁针的N、S极可以判断出螺线管A的右端是N极，螺线管B的左端是S极，由安培定则可知，电流从A螺线管左端流入，右端流出；再用右手握住螺线管B，大拇指指向右侧，可判断螺线管B外侧线圈中电流方向由上至下，画出B螺线管的绕线.如图.
9.(2021四川成都一模)小磁针静止时的指向如图所示，在图中标出通电螺线管的N极和电源正极．
【答案】如图所示。
【解析】小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极。
10.(2021福建一模)如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极。

【答案】如图所示：

【解析】已知通电螺线管的磁极，根据磁极间的相互作用，可判断出小磁针的磁极，再由右手螺旋定则来得出电流方向，进而确定电源的正负极。由图知，螺线管的磁极为：左N、右S，则由异名磁极相互吸引可知小磁针的磁极为：左S、右N，由右手螺旋定则可知，电流从右端流入、左端流出，电源右侧为正极、左侧为负极。
