2021年中考物理压轴培优练《专题10电路故障》学生版

这是一份2021年中考物理压轴培优练《专题10电路故障》学生版，共7页。

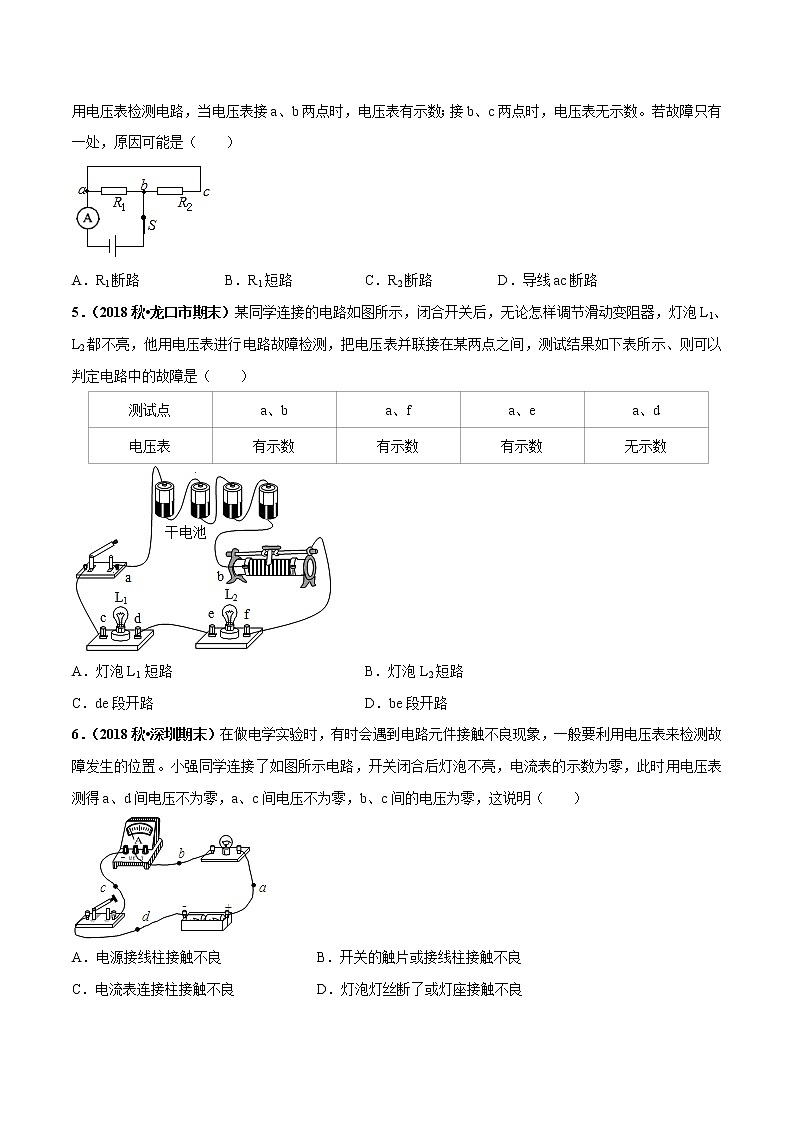

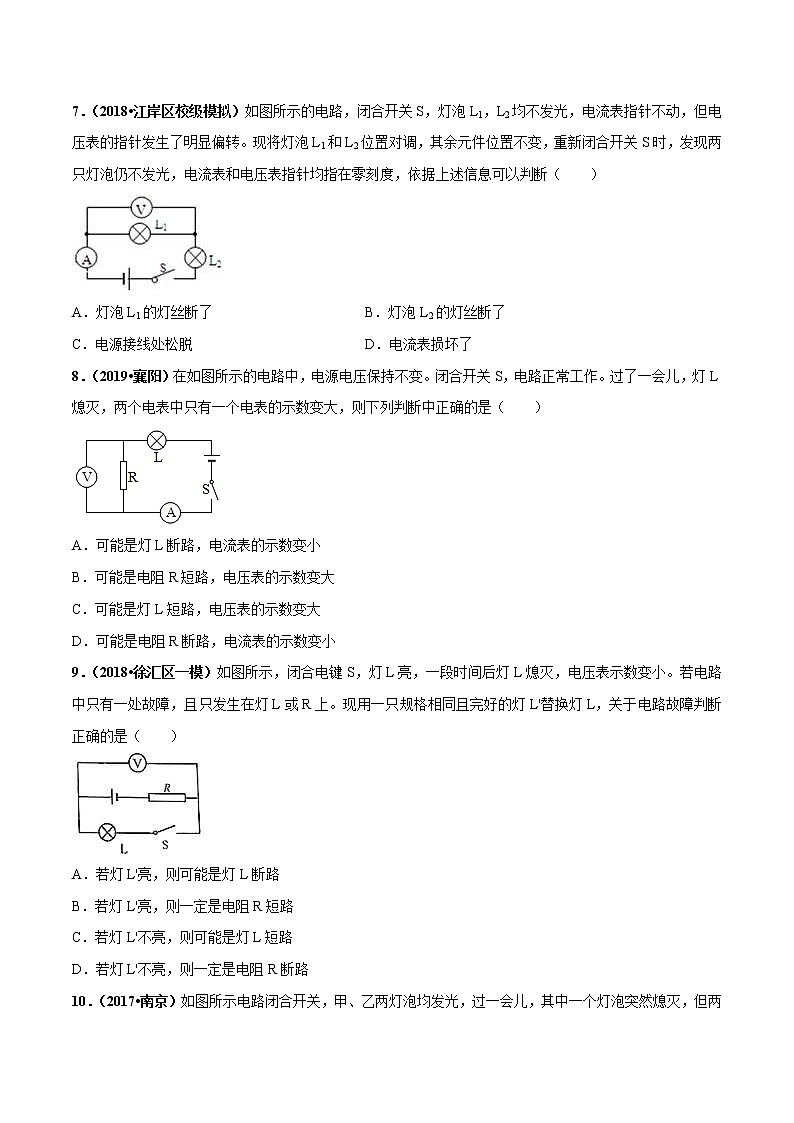

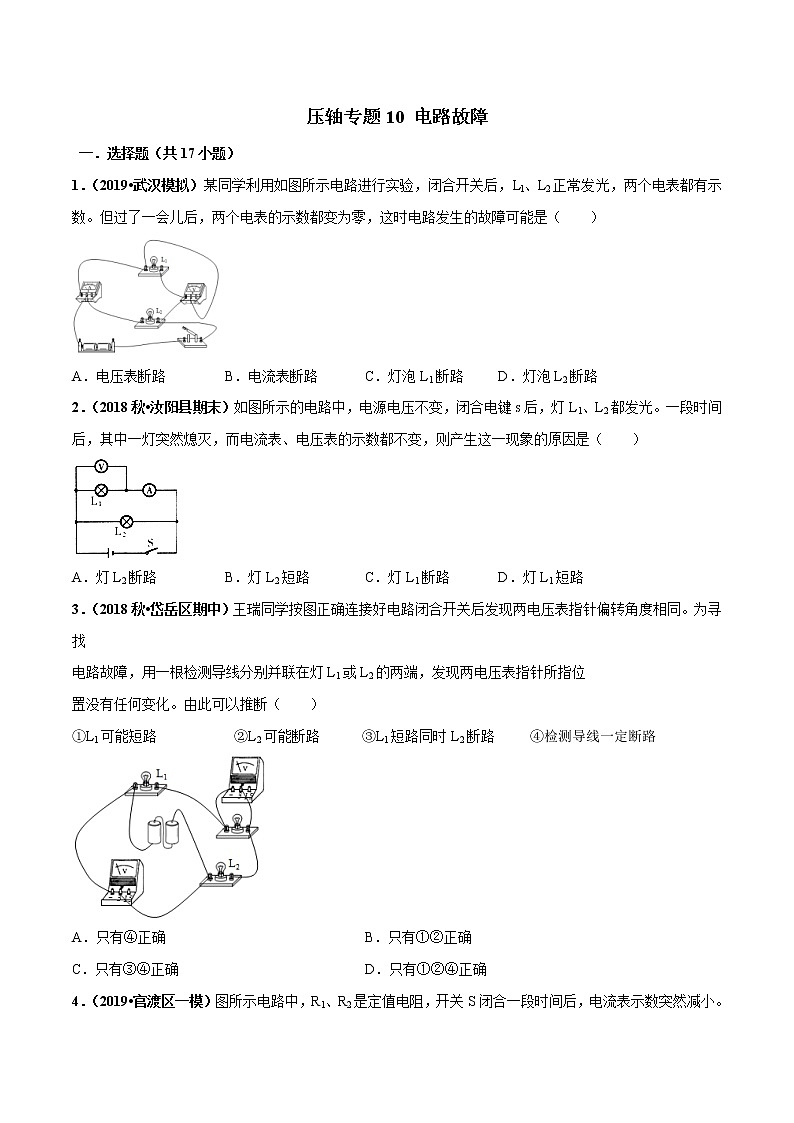

压轴专题10 电路故障 一．选择题（共17小题）1．（2019•武汉模拟）某同学利用如图所示电路进行实验，闭合开关后，Ll、L2正常发光，两个电表都有示数。但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是（　　）A．电压表断路 B．电流表断路 C．灯泡L1断路 D．灯泡L2断路2．（2018秋•汝阳县期末）如图所示的电路中，电源电压不变，闭合电键s后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（　　）A．灯L2断路 B．灯L2短路 C．灯L1断路 D．灯L1短路3．（2018秋•岱岳区期中）王瑞同学按图正确连接好电路闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（　　）①L1可能短路           ②L2可能断路      ③L1短路同时L2断路     ④检测导线一定断路A．只有④正确 B．只有①②正确 C．只有③④正确 D．只有①②④正确4．（2019•官渡区一模）图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小。用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数。若故障只有一处，原因可能是（　　）A．R1断路 B．R1短路 C．R2断路 D．导线ac断路5．（2018秋•龙口市期末）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮，他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如下表所示、则可以判定电路中的故障是（　　） 测试点a、ba、fa、ea、d电压表有示数有示数有示数无示数A．灯泡L1 短路 B．灯泡L2短路 C．de段开路 D．be段开路6．（2018秋•深圳期末）在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压不为零，b、c间的电压为零，这说明（　　）A．电源接线柱接触不良            B．开关的触片或接线柱接触不良 C．电流表连接柱接触不良            D．灯泡灯丝断了或灯座接触不良7．（2018•江岸区校级模拟）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，电流表指针不动，但电压表的指针发生了明显偏转。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表和电压表指针均指在零刻度，依据上述信息可以判断（　　）A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了 C．电源接线处松脱 D．电流表损坏了8．（2019•襄阳）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是（　　）A．可能是灯L断路，电流表的示数变小        B．可能是电阻R短路，电压表的示数变大 C．可能是灯L短路，电压表的示数变大        D．可能是电阻R断路，电流表的示数变小9．（2018•徐汇区一模）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（　　）A．若灯L'亮，则可能是灯L断路            B．若灯L'亮，则一定是电阻R短路 C．若灯L'不亮，则可能是灯L短路            D．若灯L'不亮，则一定是电阻R断路10．（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（　　）A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路11．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（　　）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路12．（2018•南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（　　）A．甲灯短路 B．乙灯短路 C．甲灯断路 D．乙灯断路13．（2019•连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（　　）A．L1短路 B．L2短路 C．L1断路 D．L2断路14．（2018•长沙）小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab＝0：Uac＝0：Ucd＝6v；Uad＝6V；如果电路只有一处故障，则故障可能为（　　）A．L1断路 B．L1短路 C．L2断路 D．L2短路15．（2016•来宾）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（　　）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路16．（2016•湖里区模拟）如图所示，电路连接良好，电源电压为6V．闭合开关后，小灯泡L1、L2都不亮。用电压表检测后，得到的结果是：Uab＝6V，Ubc＝0V，Uac＝6V．则下列说法正确的是（　　）A．一定是L1发生故障 B．一定是L2发生故障 C．若只有一个灯发生故障，则一定是L1 短路 D．若两个灯同时发生故障，则L2一定短路17．（2019•凉山州）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（　　）A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路二．填空题（共4小题）18．（2018•金山区一模）如图所示的电路中，电源电压保持不变。当电键S闭合后，小灯不亮，电压表V有示数，已知小灯L、电阻R中仅有一个出现了故障。则：①电路中的故障可能是　   　；②为了进一步确定故障，采用以下三种方法进行判断：A．将电流表串联到电路中，观察电流表的示数；B．将原有电压表V改接在小灯L两端，观察电压表的示数；C．用完好的小灯L’替换电阻R，观察电压表的示数。请判断以上三个方案中可行的是　   　（选填字母“A、B、C”）。19．（2019•上海一模）如图电路中有用电器R1、R2，闭合电键电路正常工作。一段时间后，发现电流表示数有变化。已知故障只发生在用电器上。请根据题意写出可能的故障情况。（1）如电流表示数变小且不为零，则故障是　   　；（2）如电流表示数变小且为零，则故障是　   　。20．（2019•长宁区一模）如图的电路中，电源电压为U且保持不变。闭合电键S，发现有一只电表示数为零，若已知电路中有一处故障，且只发生在电阻R1或R2处，则①请写出电路中可能发生的故障及相应电表的示数情况；　   　；　   　②移动滑片P，发现两电表的示数均不发生变化，则电路中发生的故障是　   　。21．（2019•虹口区一模）在如图所示的电路中，电源电压为U且保持不变。闭合电键S，发现电压表的示数不变，已知电阻R1、R2中仅有一个出现了故障。请根据相关信息写出电压表的示数及相对应的故障。　   　。
